液晶手写板擦写专用芯片-----QX2603（外围一个电感，二个电容，其中输入电容可省）

概述
QX2603 是一款液晶手写板擦写专用芯片，内部集成了升压、擦写驱动、按键去抖动以及低功耗待机等多个功能模块
QX2603工作电压范围宽,在2.1V~4.2V 范围内都可以工作，输出电压稳定且可调，当FB脚接地时，输出电压的调整是通过内部熔丝修调来实现的，调整范围为27V~40V;当FB外接电阻时,输出电压由外围电阻决定。
QX2603 采用峰值电流检测，固定周期的非同步升压工作模式，工作电流低。
QX2603 的输出信号为单通道单波擦写信号，芯片内置的软启动电路和放电电路可控制擦写信号的上升时间和下降时间，可以满足多种规格的液晶手写板的应用需求。

特点
输入电压范围:2 .1V~4.2V

输出电压(FB接地):27V~40V
输出电压精度(FB接地):2 %
输出电压(FB外接电阻):5 .0V~40V
待机电流：小于l uA.

工作峰值电流：小 于1 0mA
软启动:20ms
放电时间:200ms

擦写脉冲宽度：600ms
封装:SOT23-6

应用领域
液晶手写板

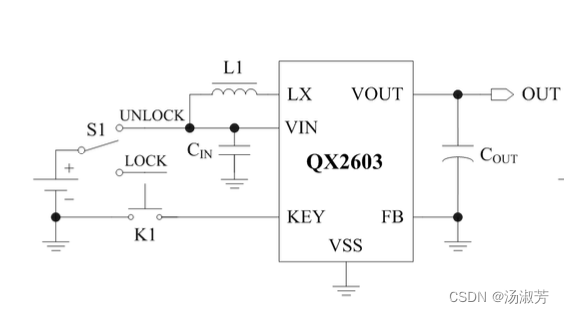

典型应用电路图：
