1 前言

    之前我们做过同轴换热器的仿真，里面涉及到一根螺纹管。今天我们用ICEM CFD对螺纹管进行全六面体网格划分，本案例受simwe仿真论坛dh06楼主的帖子启发，感谢楼主对中国CAE事业做的贡献(原帖地址：

http://forum.simwe.com/forum.php?mod=viewthread&tid=1013348&highlight=%E8%9E%BA%E7%BA%B9%2B%E7%BD%91%E6%A0%BC)。

2 模型描述

    螺纹管总长96mm，中径22mm，螺距40mm，为简化工作量，采用单螺纹。几何模型包括入口INLET_IN、出口OUTLET_IN、壁面WALLS_IN和流体域FLUID。

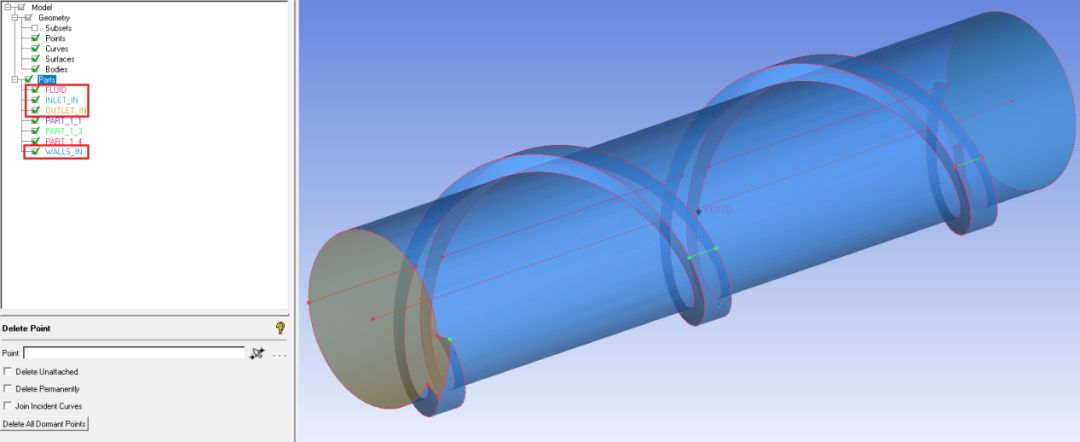

图1 单螺纹管几何模型

3 网格划分详细步骤

    第一步，建立2D planar块(block)，并且将块关联入口或者出口，这里我们关联到出口，建好block的效果如图2所示。
