1.路由跑流拓扑图：
在这里插入图片描述
如图所示：

TestCenter的管理口的IP是192.168.0.100，需要将PC端连接的网卡的IP配置到同一个网段进行TC的配置管理。
使用了TC的两个port，port1/1连接网段为203的路由器的LAN接口， OLT上行口配置default vlan203，OLT上行口连接到路由器的LAN接口，OLT PON口连接到ONU的WAN侧，port1/2连接ONU的LAN口。
流量上行：从TC的port1/2到port1/1，也就是从ONU的LAN口到WAN口；
流量下行：从TC的port1/1到port1/2，也即是从ONU的WAN口到LAN口。
TC的Port1/1 对应流的配置时，需设置SRC_IP：192.168.203.100，Dst_IP：192.168.203.18，Gateway：192.168.203.1（随便配置）；
TC的Port1/2 对应流的配置时，需设置SRC_IP：192.168.1.200，Dst_IP：192.168.203.100，Gateway：192.168.1.1；
TC ：TestCenter

二、ONU配置
需要建立一条VLANID为203的WAN连接，建立后获取的IP需要对TC的port1（接上联口）配置里的IP对应起来(与WANIP同网段)。TC的port2（接设备lan口）配置与lan侧IP同一网段。

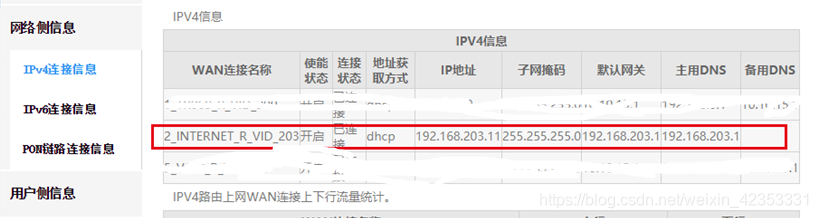

WAN连接信息：
在这里插入图片描述
三、TestCenter配置指南
打开Spirent TestCenter Application
