catia如何将曲面加厚变为实体_Catia教程之曲面上阵列孔（上）

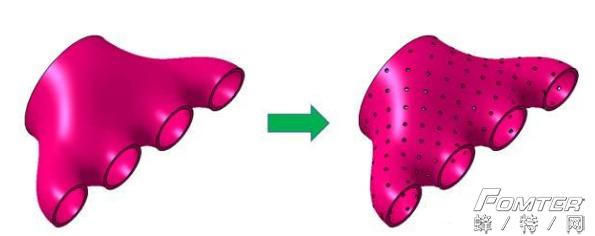

有人问我，怎么把零件从左边那样变成右边那样。

如果能在这个零件的表面上做出点阵，那么过这些点，沿着曲面的法线方向挖一下就能做出这些孔来。这部分我们通过UDF+Loop完全可以实现。

不知道Loop怎么用的：

1.看这篇文章——戳我呀戳我呀戳我呀

2.Online(帮助文档)有Loop的详细用法和实例

好啦！问题现在变成了如何在曲面上做出这些点阵。

你说你想一个一个点画？

如果你觉得农药不好玩，零食不好吃，或者女朋友不漂亮(哦我忘了，你是单身狗)的话，你当然可以这么做！

而俺们正常的懒人，遇到这种问题总会去想一些“投机取巧”的方法偷懒。

提到点阵，我们似乎可以做一个点，再用阵列的命令做出来。然后再往曲面上一投影。

完美！

但天杀的CATIA里面的阵列只能在平面中进行。所以！既然我们不能把阵列掰弯，那就只好把曲面掰直了。

CATIA GSD模块中，确实是有这么个曲面展平的命令

。也许你觉得它很鸡肋，但除了它，你别无选择。

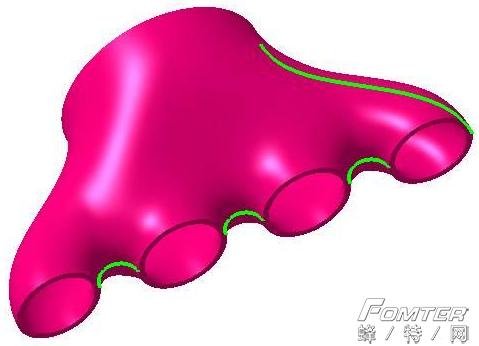

什么，你问咋展开？如果是我的话，我会先把下面这些绿线地方切开

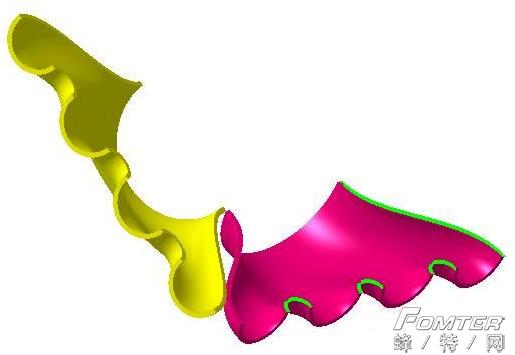

然后翻过来拍扁。

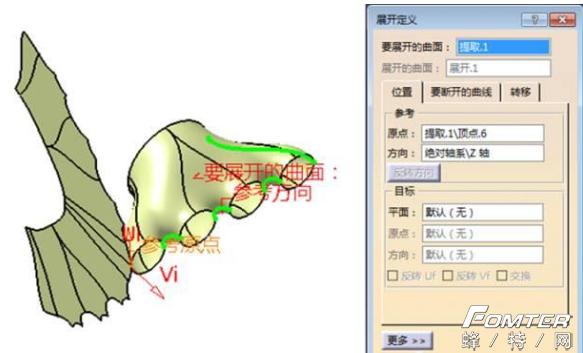

展开命令也是一样的：你需要告诉它从哪断开，以及拍扁到哪个平面上。

哦对了，你不要天真地以为这是在实体上直接做的，我们可是把实体的外表面提取出来，然后对这个面进行展平操作的~

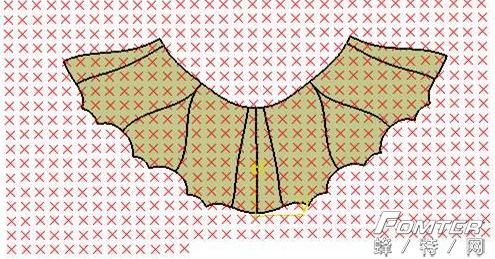

展平之后，就用阵列做个点阵，然后投影上去吧！

我可没说这个展平的曲面像个小蝙蝠~

再然后，GSD里还有个命令

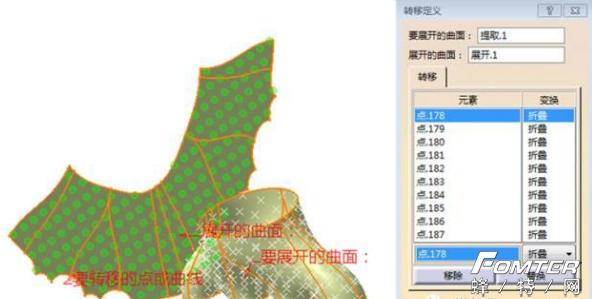

，翻译成了“传送”，你们打游戏的管它叫TP？

那它能干什么呢？这么说吧，曲面怎么展平，它就能怎么给掰弯回去。

而且，它还可以带着展平曲面上的元素一起回去，比如我们的点阵。

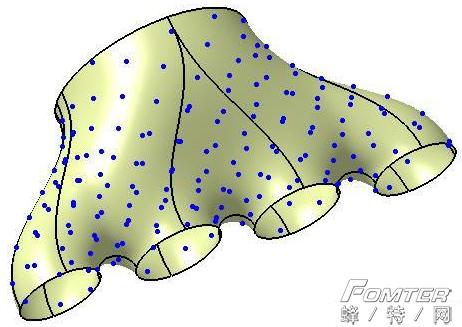

最终，我们得到了这么个玩意！

可谓是密集恐惧症者的福音了吧！
