干油润滑： 适用于润滑点多，分布范围广，给油频率高的大型机组和生产线。 一、概述

该电气控制柜适用于双线干油集中润滑系统的全自动控制。具有干油润滑监控及自动控制功能，是确保润滑系统正常供送润滑脂的必要设备。

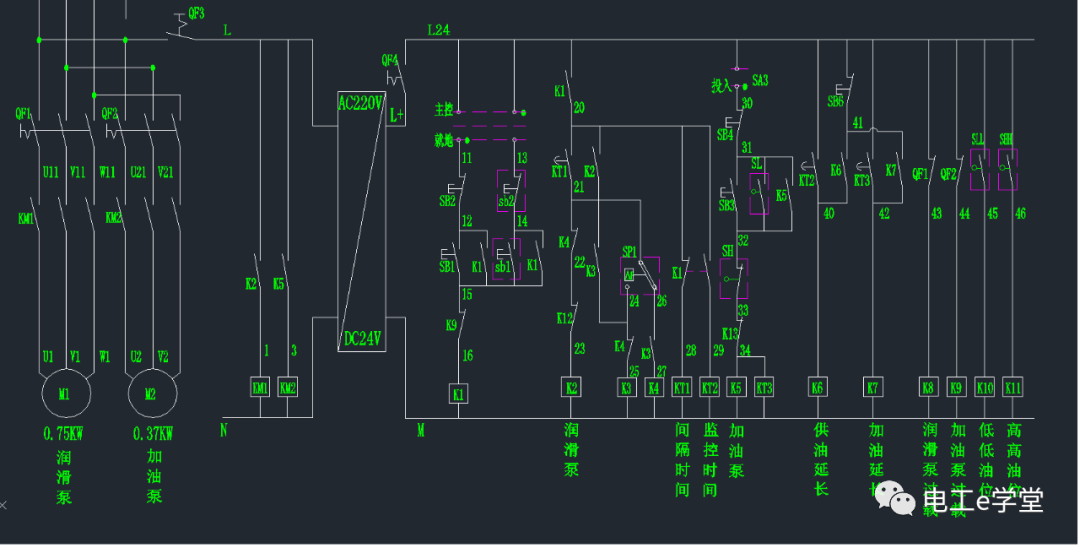

二、使用条件1 主回路电源：3N4Ф    50HZ    AC380V2 控制回路电源：DC24V3 海拔高度不超过1000米。4 周围空气温度：不高于70摄氏度，不低于负10摄氏度。5 周围空气湿度：最湿月平均最大相对温度为90％，同时该月月平均最低温度为25摄氏度。并考虑到温度变化发生在元器件表面的凝露。6 无显著震动和冲击的地方。7 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘气体与尘埃(包括导电尘埃)。8 垂直安装，其安装倾斜度不大于5度。 三、电气控制原理     该全自动干油润滑(双线)系统控制原理如下图所示。接通电源之前，用户根据使用条件确定供油监控时间继电器KT2和供油间隔时间继电器KT1延时动作值。接通空气开关后，电源指示灯HL1亮，表明回路已接通，可以投入正常运行。

1．润滑泵控制：

控制方式分为主控—就地，主控方式由主操作台控制润滑系统的投入和停止；就地方式由机旁操作箱控制系统的投入和停止。

投入运行，供油间隔时间继电器KT1得电计时。到达设定延时值后，泵开始工作，向一条主管道(线A)供送润滑脂，并且监控供油时间继电器KT2得电，开始计时。当主管道A压力达到设定值时，管路末端压力操纵阀SP1(A线)发出信号，换向阀自动换向泵向另一条主管道B供送润滑脂，并且监控供油时间继电器KT2得电，开始计时。当主管道B压力达到设定值时，管路末端压力操纵阀SP1(B线)发出信号，换向阀自动换向并停泵，一个润滑周期结束，供油间隔时间继电器KT1得电计时，系统如此周而复始按设定时间间隔定时供送润滑脂。如果在预定时间内未能完成润滑工作，供油时间继电器KT2动作，自动切断润滑泵电源，并发出供油时间延长报警。此时操作人员应该进行检查排除故障。

2．加油泵控制：

投入前根据现场条件设定加油监控时间继电器KT3的延时动作值。润滑泵工作时，一旦贮油筒内的润滑脂容量降到低油位指示器S时，加油泵电机自动启动，向贮油筒内充填润滑脂。同时加油时间监控时间继电器KT3也开始计时。当贮油筒内的润滑脂容量达到高油位SH时，加油泵自动停止工作。

加油泵起动后未能在KT3设定时间内完成加油工作，系统发出加油时间过长报警，并停止加油。贮油筒内的润滑脂容量降到最低容量的极限，贮油筒上的低低油位指示器SLL即发出信号，并停止润滑泵工作。贮油筒内的润滑脂容量达到到最大容量的极限，贮油筒上的高高油位指示器SHH即发出信号，并停止润滑泵工作。也可以通过“起动加油泵”按钮SB3和“停止加油泵”按钮SB4随时向润滑泵加油。

3．报警

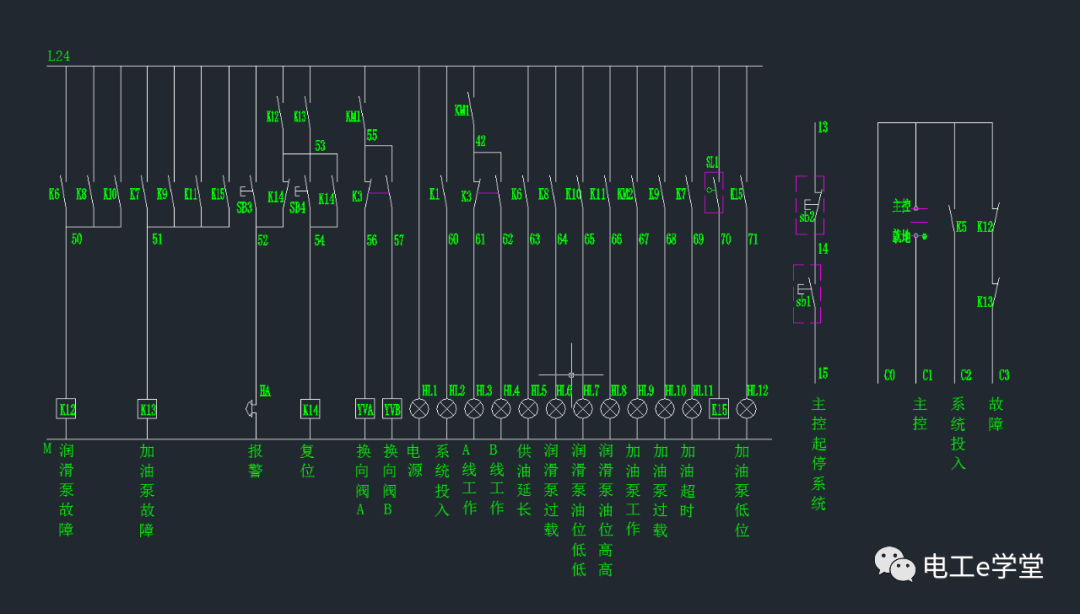

本装置有监控时间、润滑泵油位过低、润滑泵油位过高、润滑泵电流过载、加油时间延长、加油泵过载、加油泵油位低的报警。

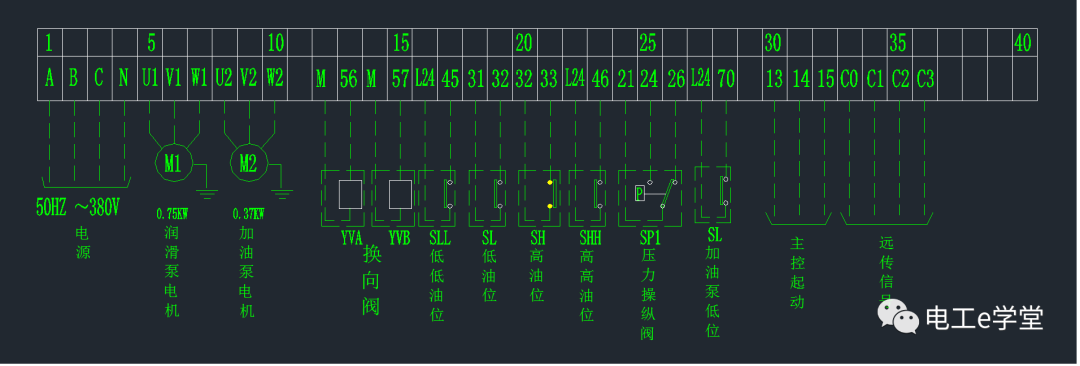

四、注意事项1．电气控制柜在使用前必须校对其额定电压是否与使用的电压相符。2．必须按外部接线图正确接线。3．如果换向阀动作不正确，可将末端压力操纵阀信号“24和26”换接。4．经常进行定期检查，保证报警指示系统正常可靠。 开关柜二次回路原理图详解！电焊机电流那么大为什么不会电人？电工单人上夜班是否违反安全规定？箱式变电站知识大全交一直一交变频器主回路详解读懂此文，你才算真正了解继电器！为什么电流互感器不允许开路，电压互感器不允许短路？电机离心开关的工作原理及故障排查电气控制柜二次回路布线工艺图解二次回路电路原理图及讲解(五)二次回路电路原理图及讲解(四)二次回路电路原理图及讲解(三)二次回路电路原理图及讲解(二)二次回路电路原理图及讲解(一)电工识图第三讲：工频与变频切换电路电工识图第二讲：经典的单按钮启停电路电工识图第一讲：双电源自动切换电路 更多原创文章
