原标题:AutoForm入门操作流程
AutoForm可用于钣金件的成型、拉延、修边、冲孔、翻边、整形等分析,同时也可以
根据产品边界计算出比较准确的修边线。
目前Autoform主要用于以下方面。
一、前期产品报价阶段:
坯料展开、
快速建模、
产品成形性判定
板料尺寸预估
二、模具开发阶段:
工艺成形性判定
拉延筋分布状态确定
板料尺寸形状大致确定

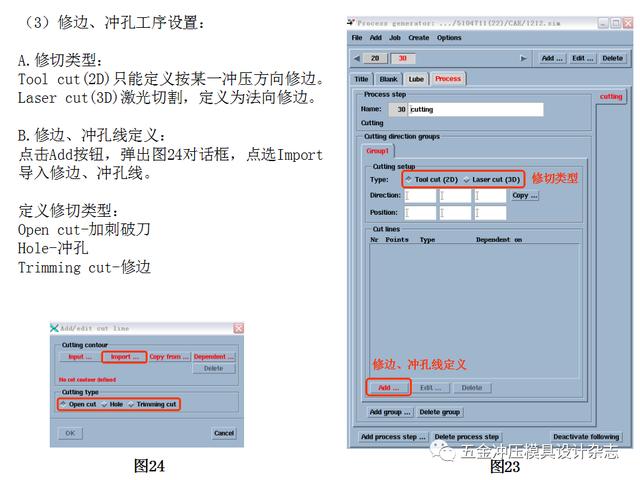

修边线优化

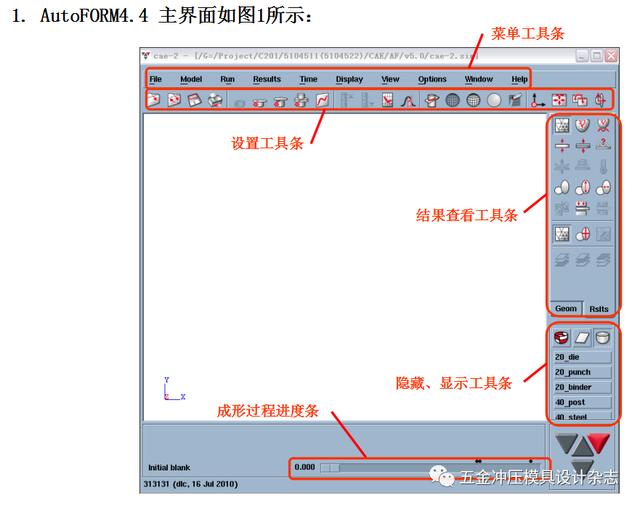

二、操作流程
2. CAE分析所需要的条件:

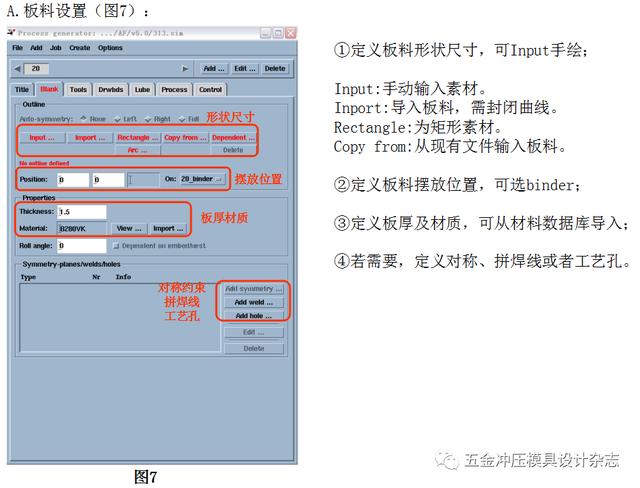

1)板料(Blank):
板料线需串联成一条线,可直接在软件中编辑板料形状及大小。
2)材质(Material)、板厚(Thickness)、板厚基准侧
可从产品信息中获取此条件。

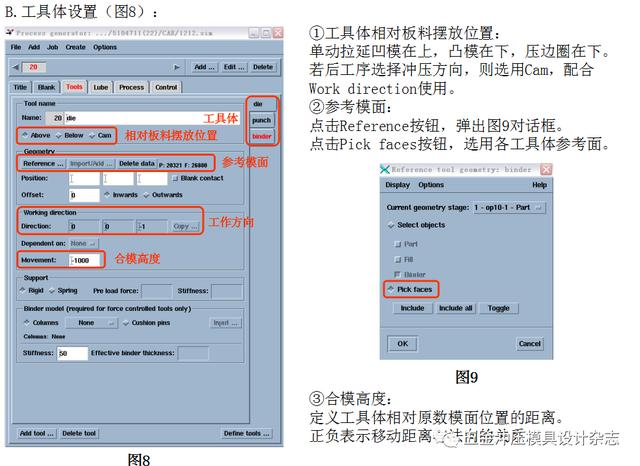

3)工具体(Tools):
拉延工序包括上模(Die)、下模(Punch)、压边圈(Binder)等;
成形工序包括下模仁(Post)、压料板(Pad)、刀块(Steel)等;

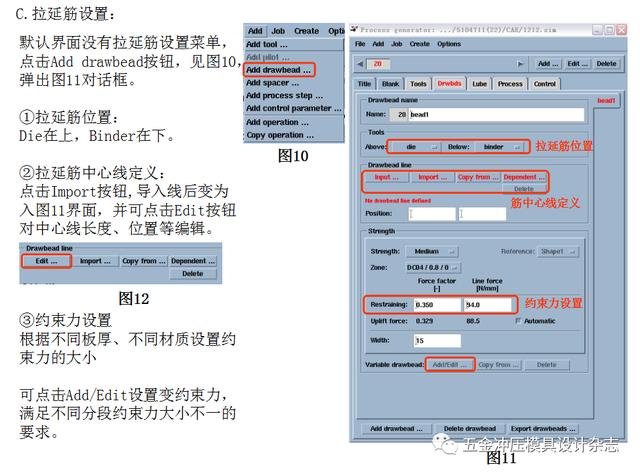

4)拉延筋中心线(Drawbead):
单独串联成一条线,可分段设置约束力的大小,以控制不同区域进料速度。

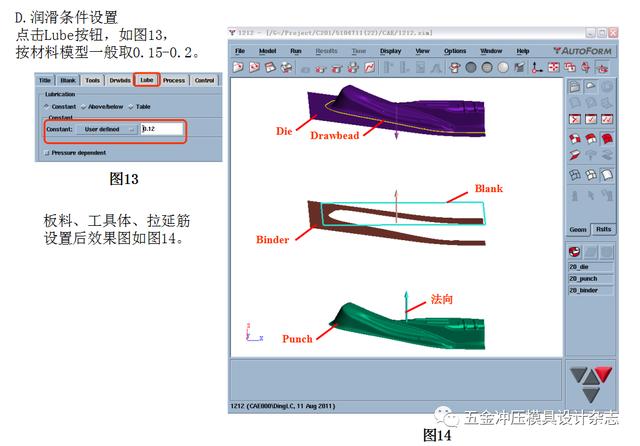

5)润滑条件(Lube):
摩擦系数,一般取0.2(根据不同的材质模型一般在0.15-0.2之间)。

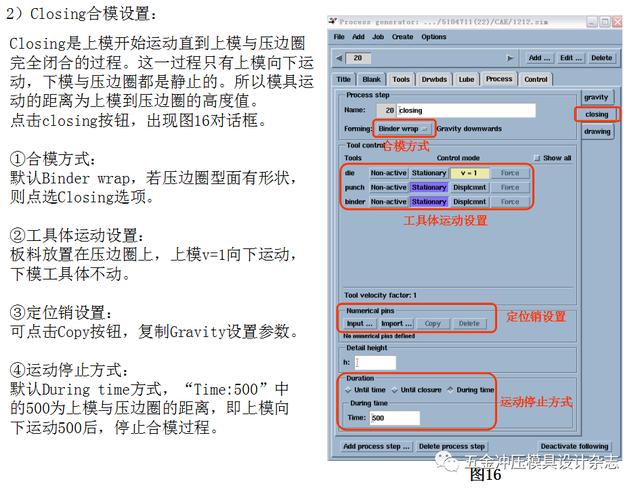

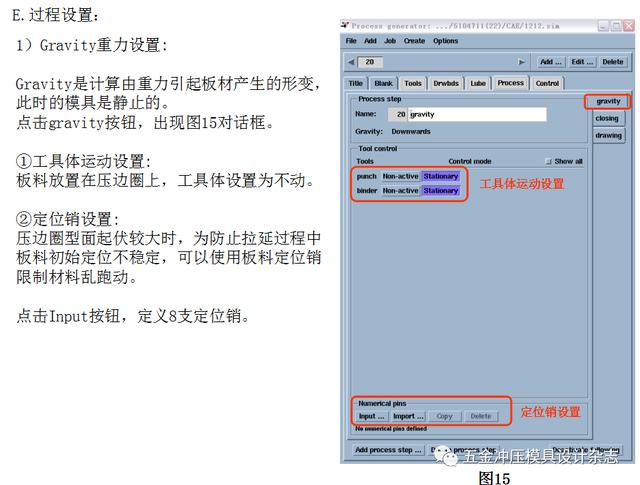

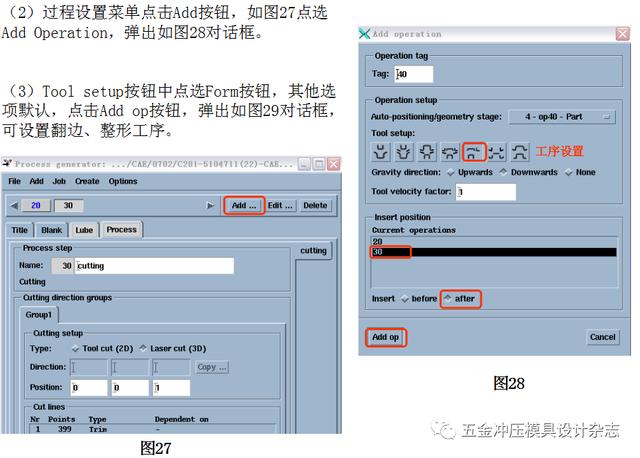

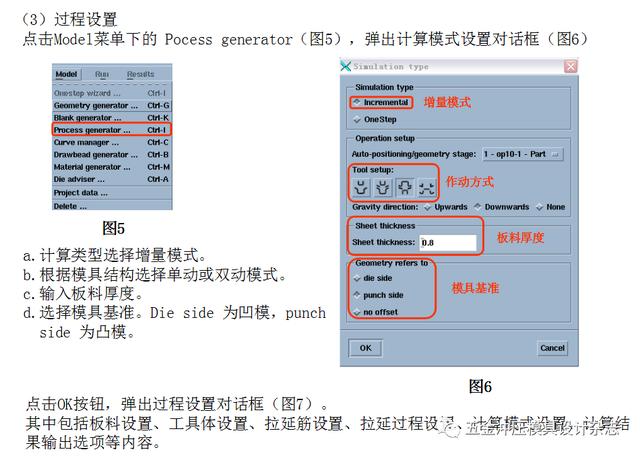

6)过程设置(Process):
设置工具体运功过程。

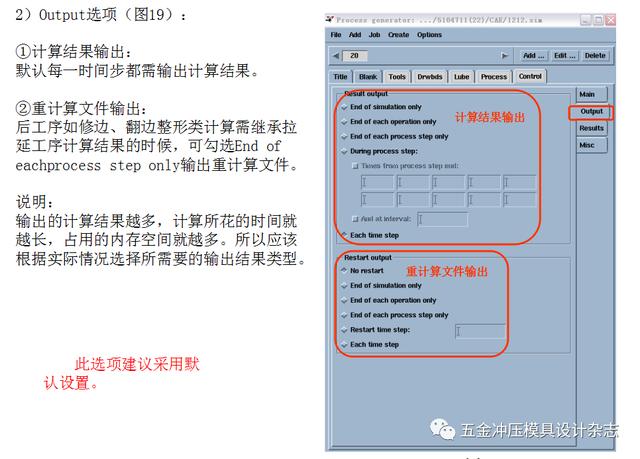

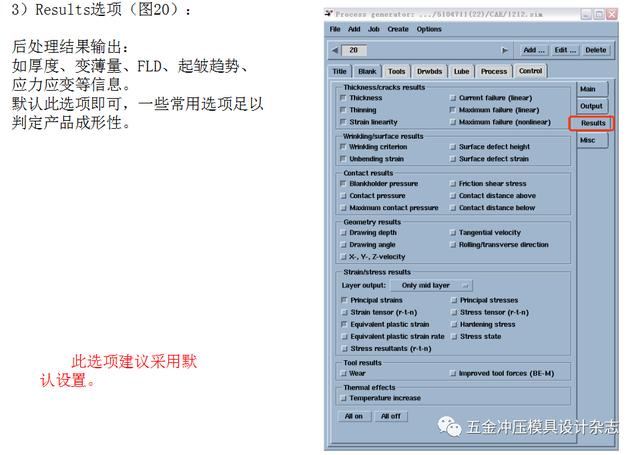

7)控制参数(Control):
控制网格参数以及输出结果、输出文件等(一般按软件默认设置)。

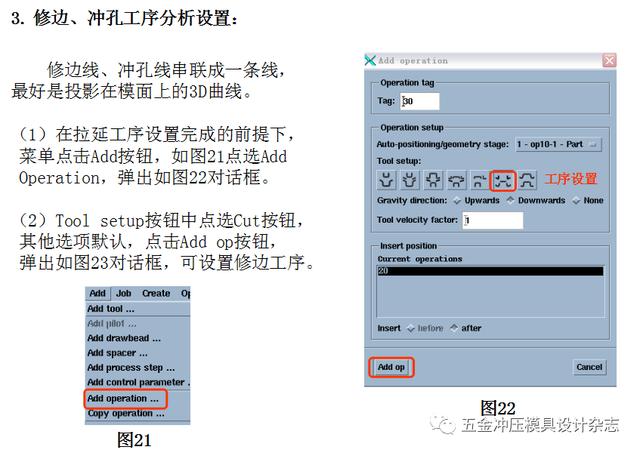

3. 拉延工序分析设置:

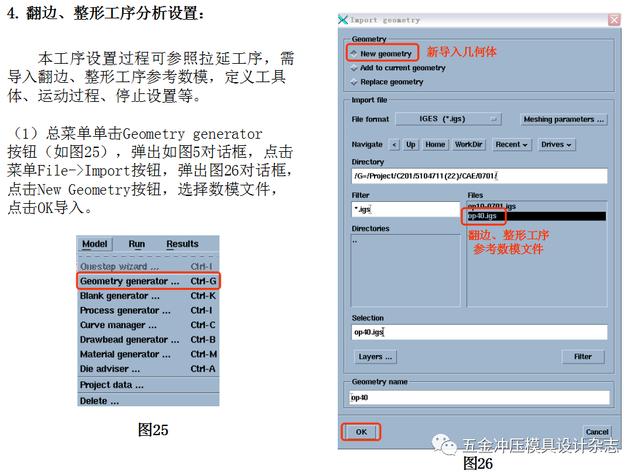

(1)导入工具体igs文件。

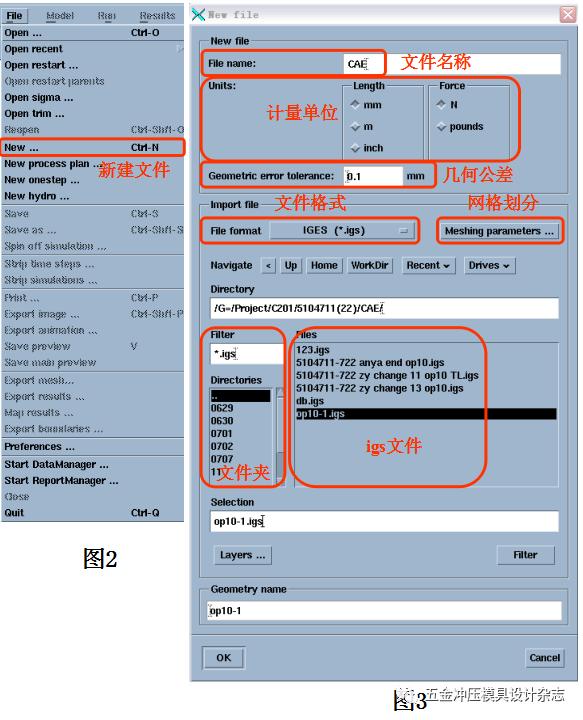

选择File菜单下的New选项(图2),
弹出新建文件设置对话框(图3)。
输入文件名称;
选择计量单位,为mm/N;
设置几何公差,默认;
选择文件格式类型,常用igs;
选择网格划分参数,默认;
选择数模路径及文件,点击OK。
数模工具体输入到AutoForm 中。
如图4所示。
(2)几何体检查

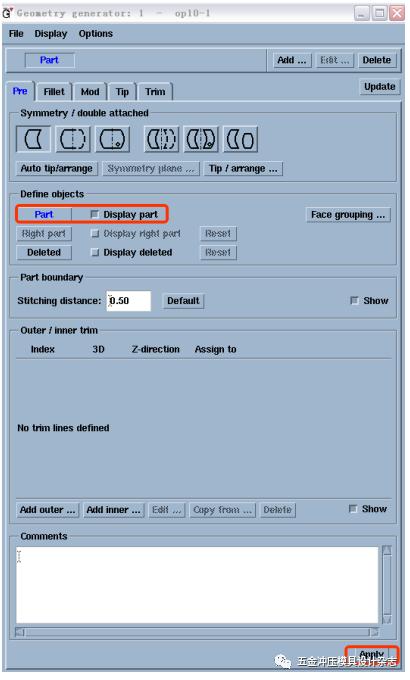

导入igs文件后自动弹出图5对话框。
点击Apply按钮,配合Display Part按钮,检查几何体是否含有自由边及缺损面。
