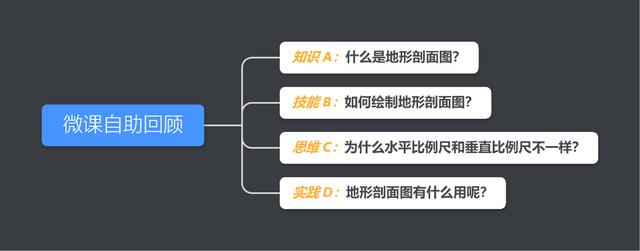

激好奇4个问题

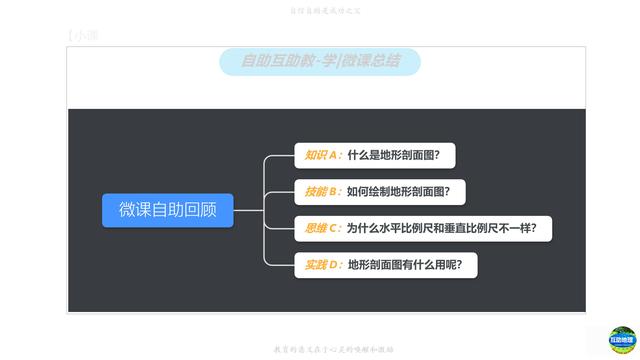

1.什么是地形剖面图?

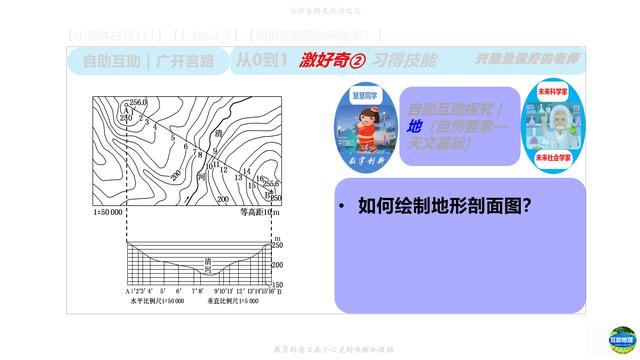

2.如何绘制地形剖面图?
3.绘制原理是什么?为什么水平比例尺和垂直比例尺不一样?相邻点绘制注意些什么呢?

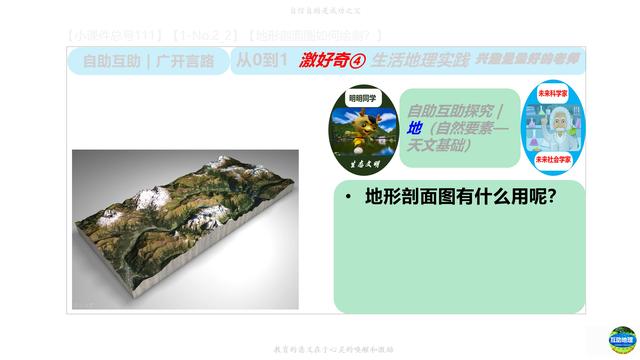

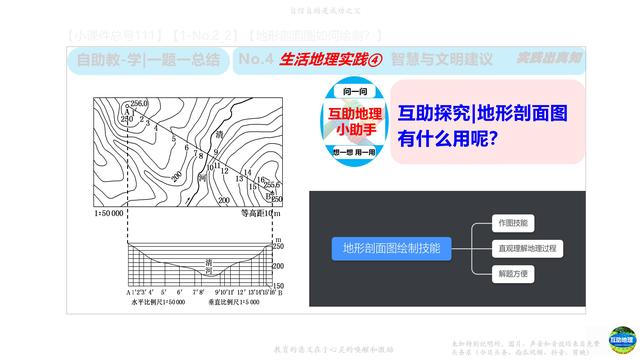

4.地形剖面图有什么用呢?
轻点拨、聊应用
![5c63fa53e6d566fce16dc5f7338372a7.png](https://img-blog.csdnimg.cn/img_convert/5c63fa53e6d566fce16dc5f7338372a7.png)

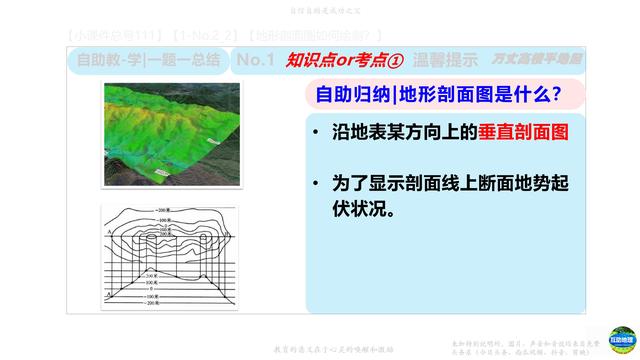

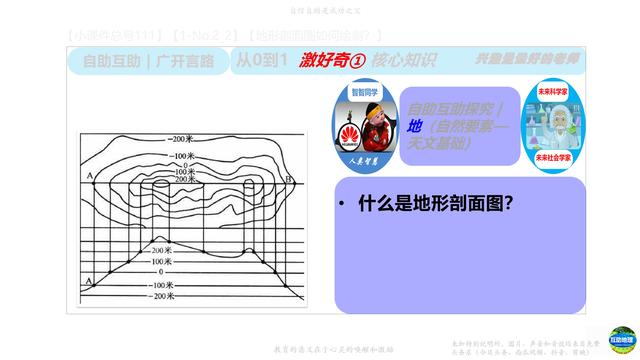

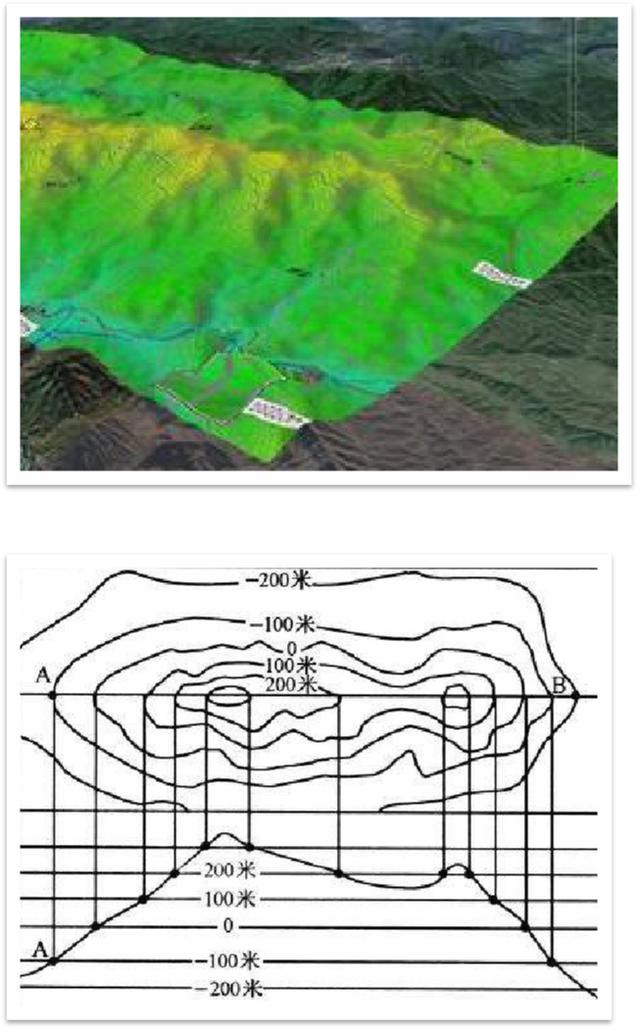

沿地表某方向上的垂直剖面图
为了显示剖面线上断面地势起伏状况。
![a465c8f4254da178ea814f60cfed8e4e.png](https://img-blog.csdnimg.cn/img_convert/a465c8f4254da178ea814f60cfed8e4e.png)

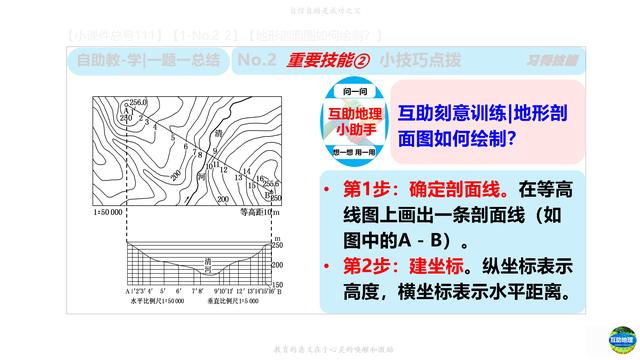

第1步:确定剖面线。在等高线图上画出一条剖面线(如图中的A-B)。
第2步:建坐标。纵坐标表示高度,横坐标表示水平距离。

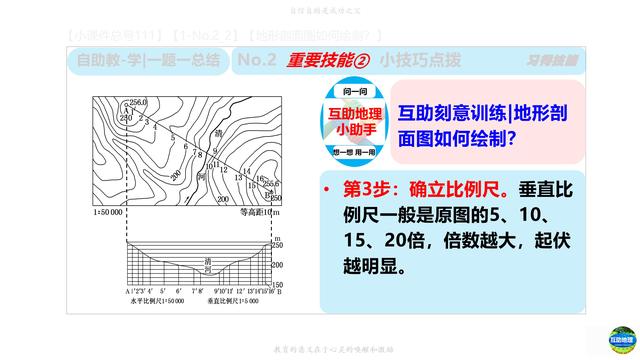

第3步:确立比例尺。垂直比例尺一般是原图的5、10、15、20倍,倍数越大,起伏越明显。

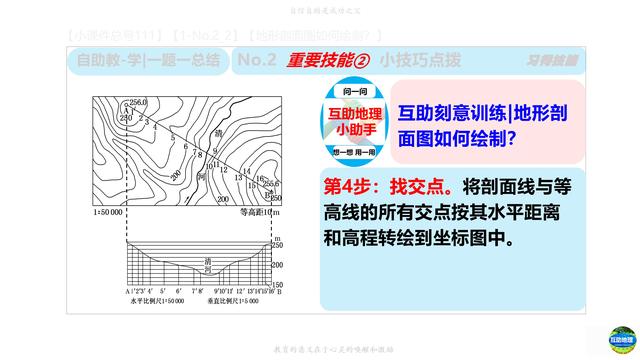

第4步:找交点。将剖面线与等高线的所有交点按其水平距离和高程转绘到坐标图中。

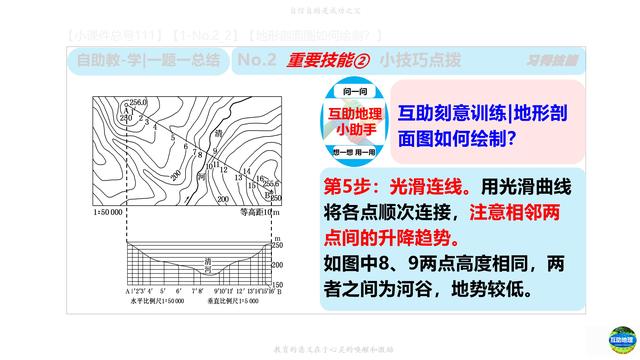

第5步:光滑连线。用光滑曲线将各点顺次连接,注意相邻两点间的升降趋势。
如图中8、9两点高度相同,两者之间为河谷,地势较低。

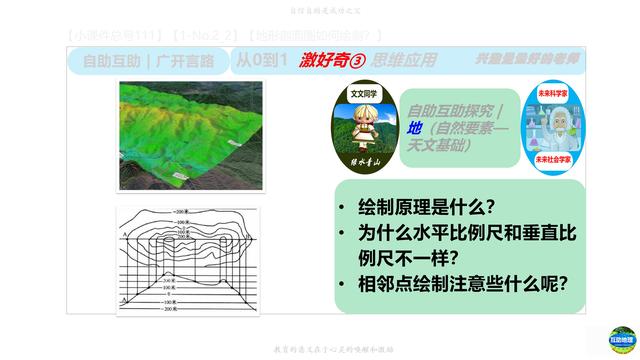

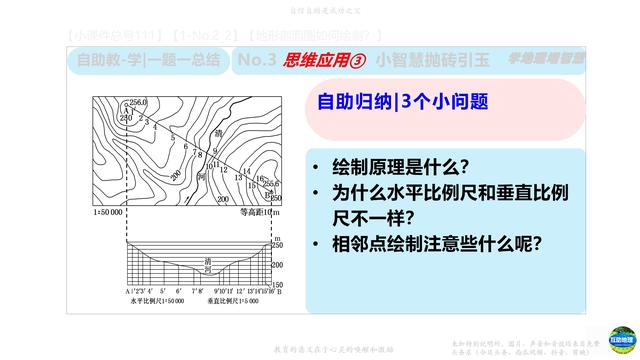

绘制原理是什么?
为什么水平比例尺和垂直比例尺不一样?
相邻点绘制注意些什么呢?
![3d945c00e695e7ebacbbfd90ad6174aa.png](https://img-blog.csdnimg.cn/img_convert/3d945c00e695e7ebacbbfd90ad6174aa.png)
![8fc4e314e083ecc2ea13e451aff57f80.png](https://img-blog.csdnimg.cn/img_convert/8fc4e314e083ecc2ea13e451aff57f80.png)

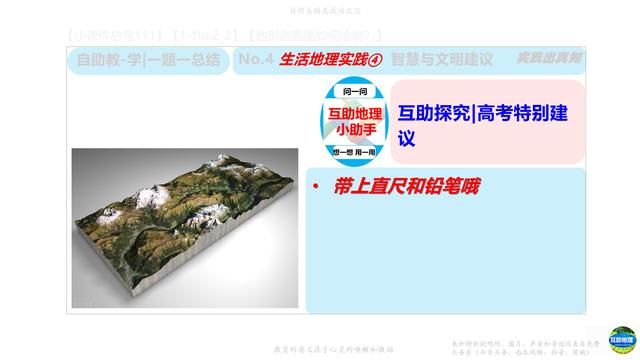

带上直尺和铅笔哦
以下是课件,供大家下载参考。
关注“陈老师互助地理”,免费分享讲义、课件和微课小视频。欢迎留言,有问必答。
