由于产品是塑料件的原因，在注塑机中处于熔融状态，在填充入模具前与冷却后会发生收缩，在设计模具时必须对其乘缩水率

那么，工作中我们如何对产品进行缩水的设置？

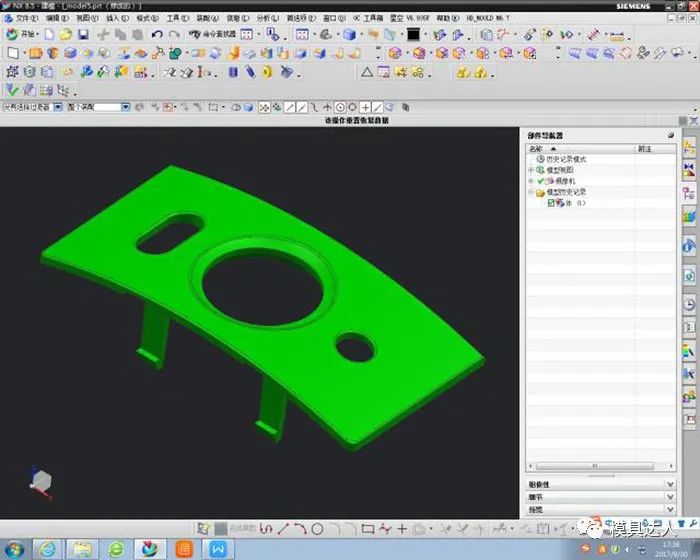

1先用UG软件打开一个产品

2 我们首先要了解这个产品的材料，比如产品具体是abs，pp，pom....不同的塑性材质其变形量也是不一样。

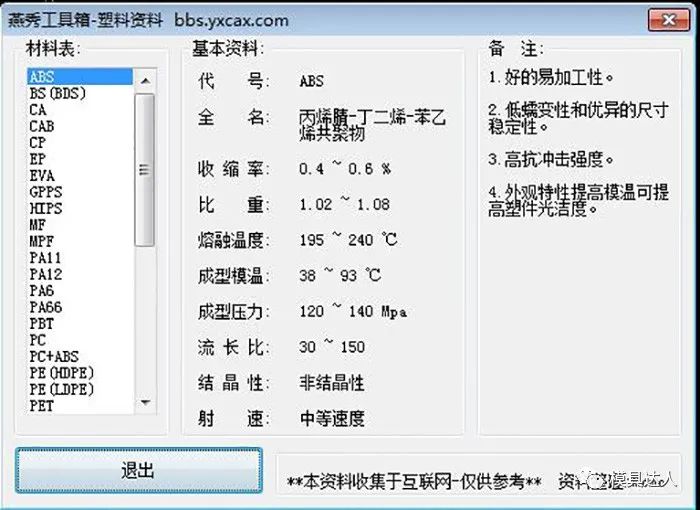

3我们确定材料后，可以通过客户或资料确定其变形量，也就是缩水率。

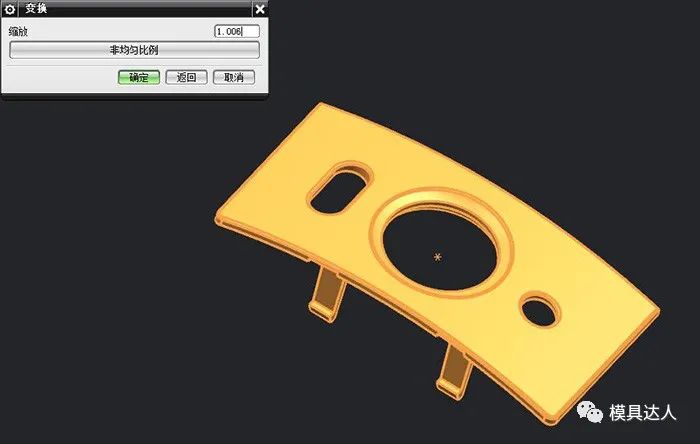

4 通过ug软件的变换功能对产品进行缩放比的设置

找到产品的一个基准点。通常我们会选取一些特殊的或重要的点位

并点击确定，复制。这时，我们就会得到另外一个设置完缩水的产品

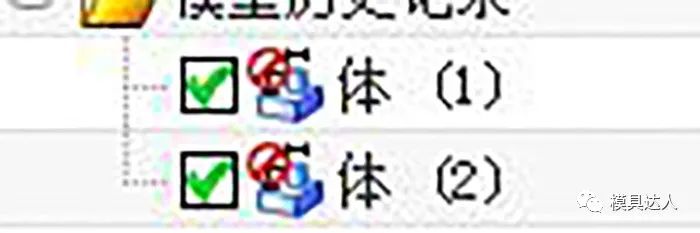

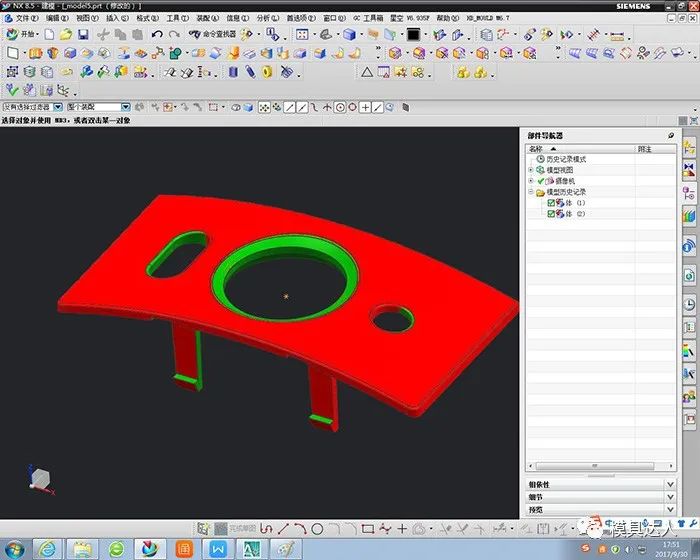

这时，我们可以看到师徒界面中，出现两个产品并且在右侧不见导航器中也明确显示出体1和体2

5 此时我们已经对产品进行了缩水率的设置。

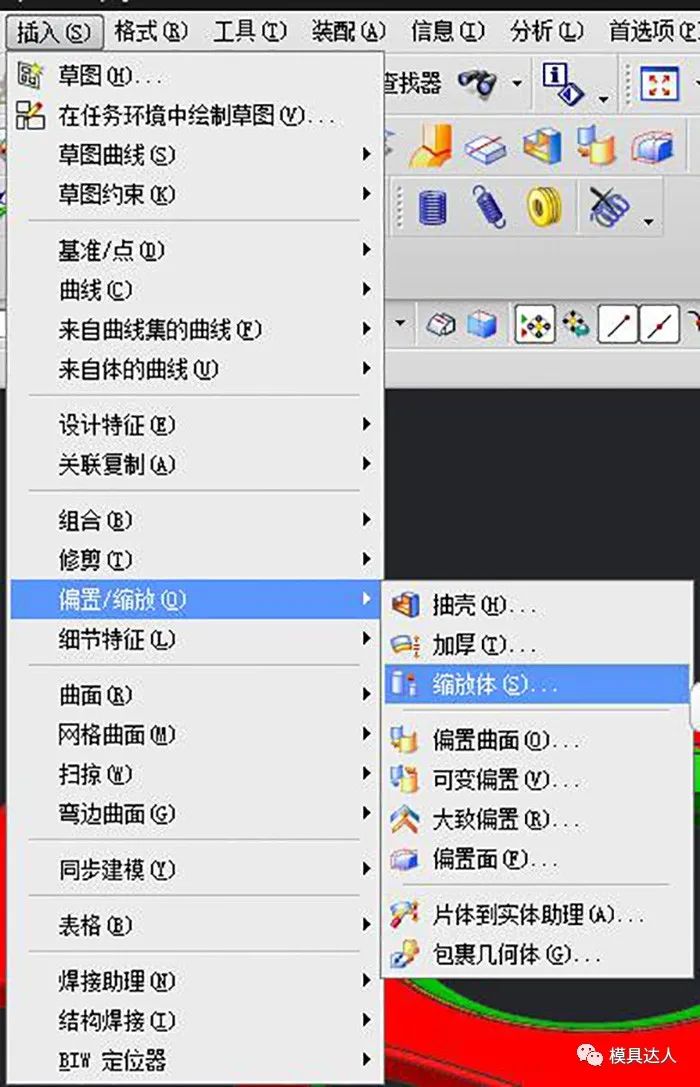

当然，产品的缩水率设置我们也可以通过ug中另外一个功能进行设置：缩放体。

产品的缩水率设置是我们模具设计的第一步，是至关重要的一步！
