74ls160应用电路图(一)

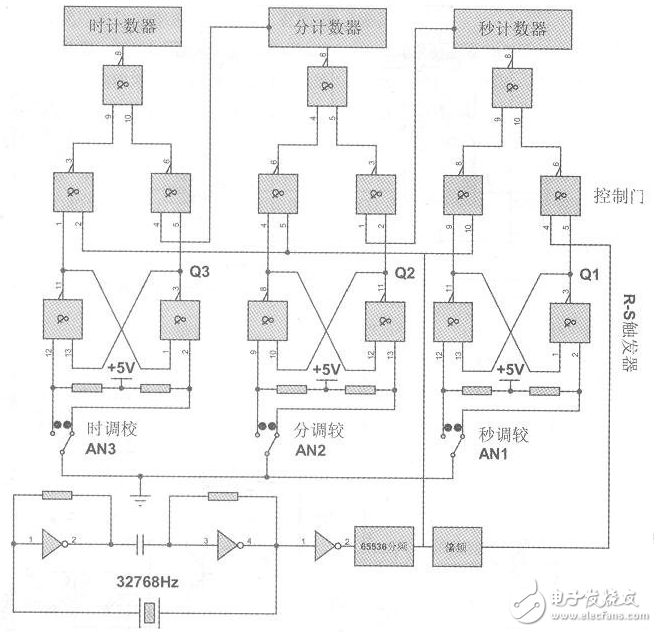

数字钟是计数电路的一种典型应用，其构成原理框图如下图所示。它主要由三部分组成：

(1)秒脉冲发生电路

它由32768Hz的石英晶体振荡器和若干级分频电路构成，振荡器产生32768Hz的方波，由于使用了晶体，振荡频率准确且稳定，经过216=65536分频后，再经过2倍频，得到秒脉冲信号，该秒脉冲信号经过控制门进入秒计数器进行计数。

(2)时间校准电路

时间调整由3个开关AN1、AN2、AN3以及3个R-S触发器构成。当3个开关都拨到右边时，R-S触发器的输出Q1、Q2、Q3都为1，因此控制门的3个右边门开启，秒、分、时脉冲可以正常进入相应计数器进行计数。当某开关拨到左边时，R-S触发器翻转，例如当“秒调整”开关拨到左边，Q1-0、，控制门的右门关、左门开，秒脉冲不能通过，而0．5s的脉冲信号却可以进入秒计数器实现“秒调整”。分、时的调校原理与此相同，使用R—S触发器的目的是为了消除开关抖动产生的影响。

(3)时、分、秒计数电路

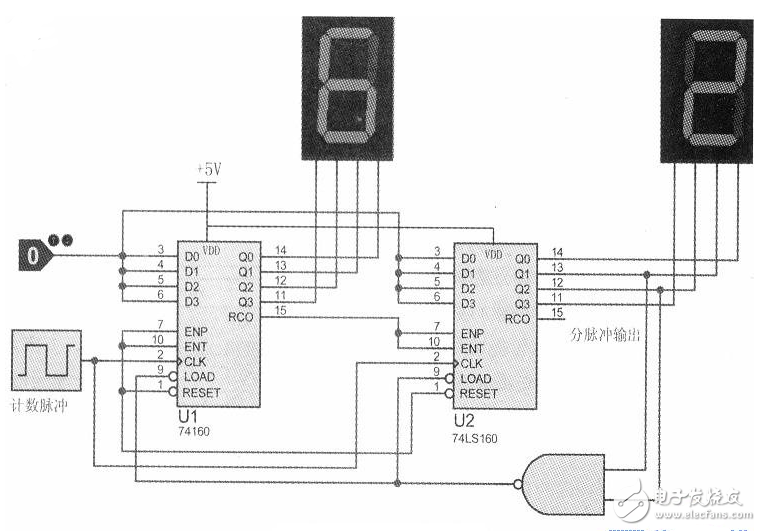

采用两片74LS160按下图所示连接，可以构成作60分频计数，用于数字钟中的秒计数器。
