无论是高德地图、百度地图还是其它基于地图服务的互联网Web地图，是无法获取服务器端的矢量数据的。web地图只提供了有限的地图模版。好在百度、高德陆续推出了在线自定义地图，用户可以通过设置不同图层的色彩配置个性地图。尽管如此，仍然不能满足专业地图的制作需求。比如下面效果的二维三维地图。在线地图的自定义操作比较简单。下面介绍一下，如果将小范围的在线切片数据转换为GIS矢量数据。

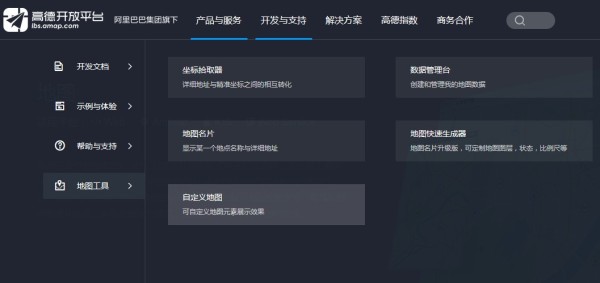

1、这里以高德地图为例。首先进入到高德自定义地图站点。方法是在百度搜索【高德地图api】，进入后页面如下所示：

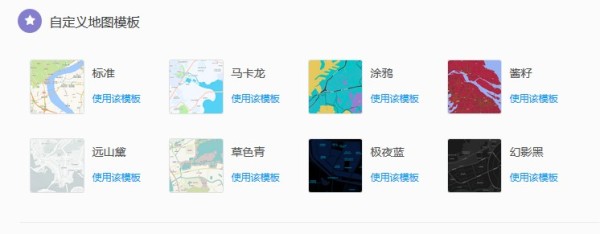

2、如果没有帐号，先注册帐号，注册完成后登录进入自定义地图页面。默认提供了几种默认模版。如下图所示：

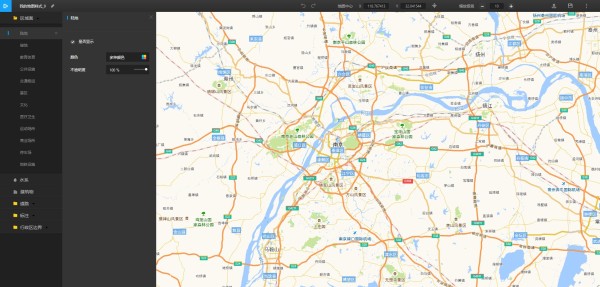

3、这里选择【标准】地图模版，即上面的第一个模版。点击【使用该模版】进入页面。效果如下图所示：

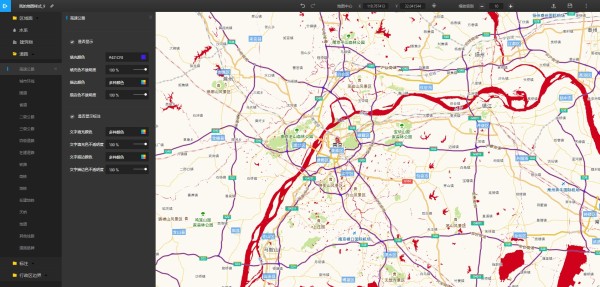

4、此时，你应该已经明白该如何操作了。左侧的一级面板里列出了各种类型的标签、线状和面状图层，你可以自定义每个图层的颜色、透明度和可见性。这些便是高德自定义地图提供的所有能够自定义的功能，也是最大限度的功能了。例如，你可以把水系设置为红色，高速公路设置为紫色。

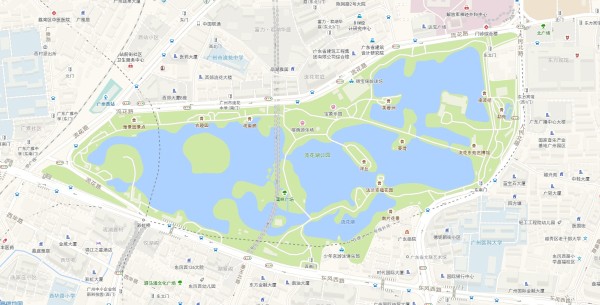

5、掌握了基本的设置方法。接下来开始配置我们需要的自定义地图，为数据的矢量化做准备。这里以广州的【流花湖o公园为例】。首先导航至此公园，并调整你想要的地图比例尺。

6、我们的思路是，提取所需要的每一个图层。需要做的事情是：讲所有图层都设置为不可见，则背景为白色。然后将每个所需的图层逐个设置为黑色，并截图保存。这样做得目的是可在GIS软件里实现自动矢量化。这里以建筑物和道路为例。截图效果如下图所示：

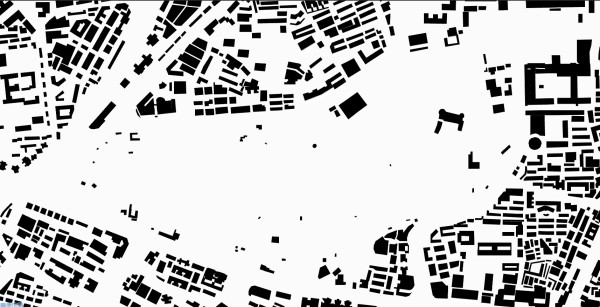

建筑物图层：

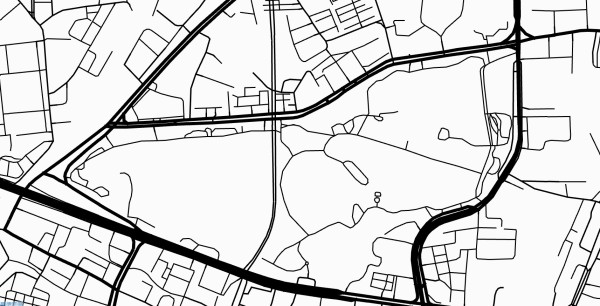

道路图层：

7、依次提取其它图层：

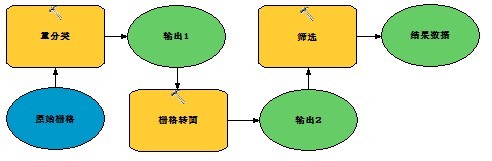

8、提取完成后，在ArcGIS中建模进行自动矢量化。思路是：选择每个图层的任何一个波段，然后使用【重分类】将底色(白色)和要素(黑色)进行二值化。然后使用【栅格转面】将栅格转换为矢量。最后使用【筛选】提取目标要素。模型如下图所示：

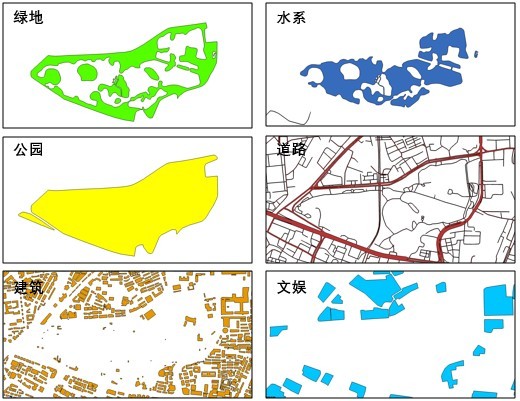

9、提取完成后，部分结果图层如下图所示：

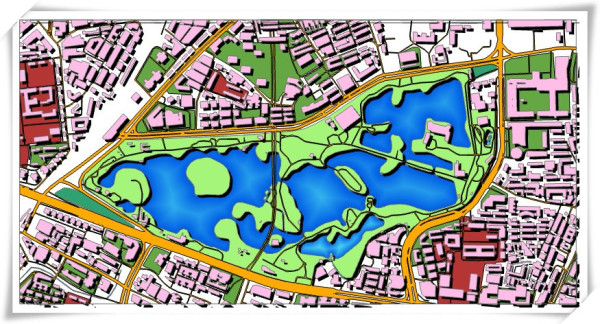

10、基于以上数据可以制作二维或者三维地图。如下图为ArcGIS制作的简单二维图。
