gis模型导出su_【小技巧】快速生成城市建筑Sketchup模型

作者：徐半仙 / 微信公众号：空间规划小课堂

如果给你城市片区的CAD

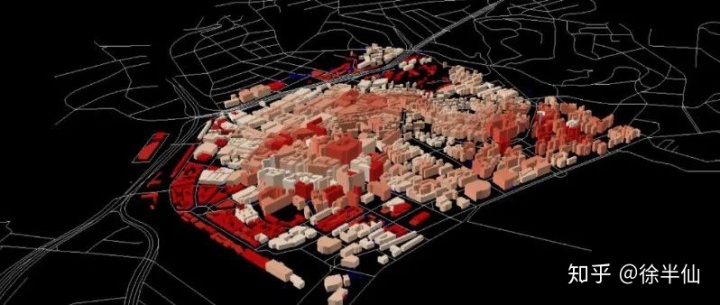

建成下面的模型你需要多久？

今天讲解下如何在有建筑轮廓的情况下

如何快速建成以下效果城市模型

首先我们打开Arcsene或者Arcgis

将建筑底图加载进来

找到floor字段，我们可以看到层数信息

接下来我们新建字段,字段名称为高度

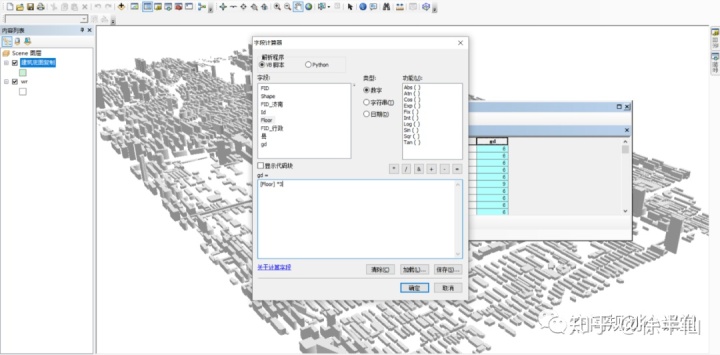

运行字段计算器—FLOOR*3

意思为建筑层数乘以层高，得到建筑高度

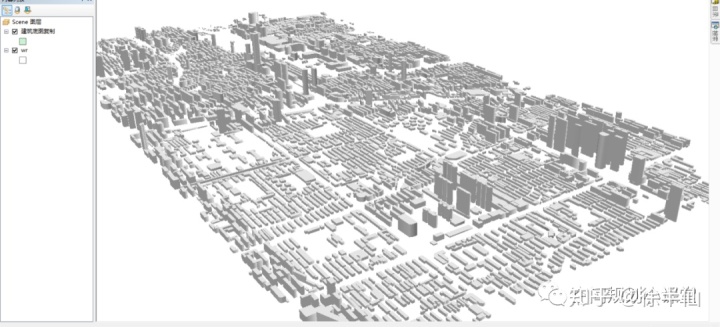

我们可以对建筑进行拉伸看一下效果

（此步骤可省略）

我们可以看到建筑的三维信息

具体gis三维效果演示可以参考以下链接

一键制作任意城市建筑场地模型-gis小技巧（文末附各大城市矢量建筑底图）

2020-04-11

接下来进行最重要的一步

我们需要将shp格式转换为skp格式

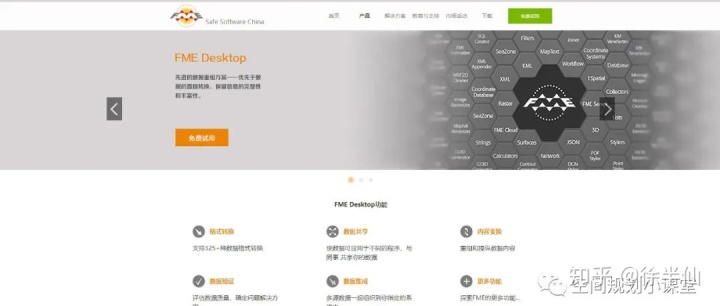

使用软件FEM

1 添加源格式shp

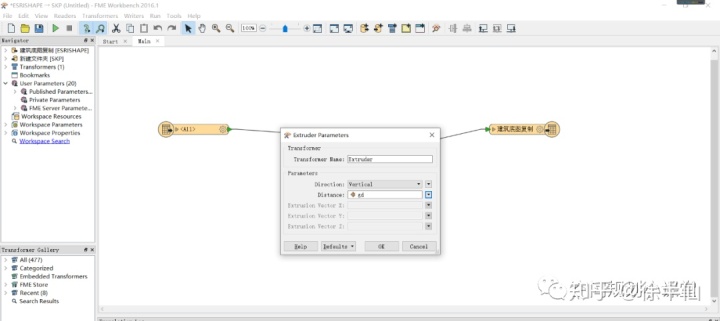

2.添加转换器extruder

（Direction选择vertical,Distance选择新建的高度字段）

3.添加输出格式skp

4.点击运行即可

整个操作过程加转换完成在两分钟左右

FME基础转换知识点链接如下

【FME专题】基础面板及基础转换初识

2020-05-10

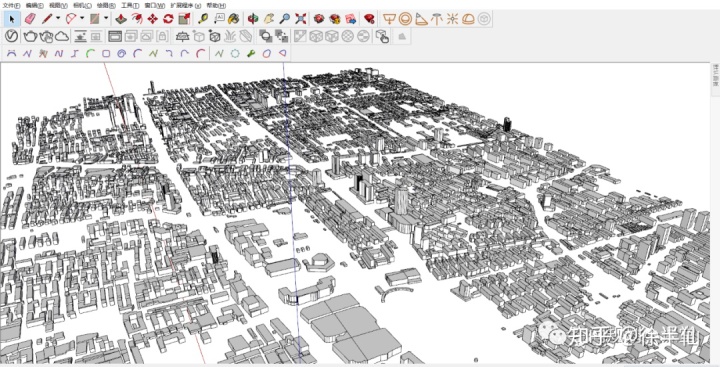

我们找到保存的文件夹打开skp文件

我们可以看到建筑

手动彩蛋

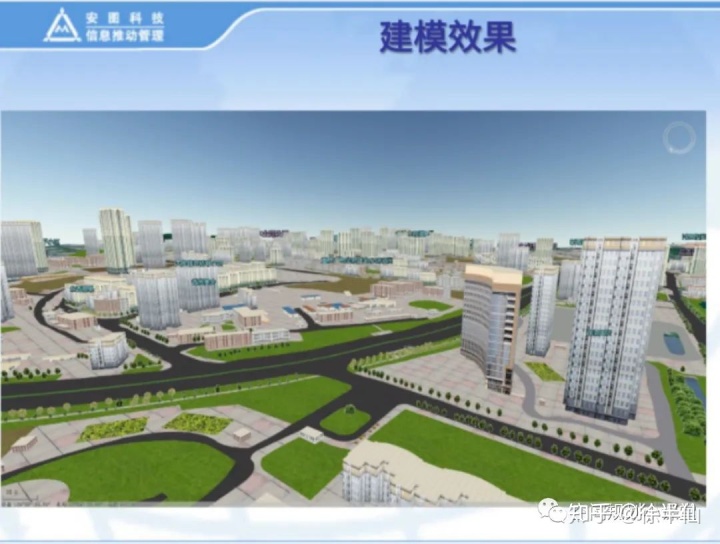

我们来看一下官方建模效果

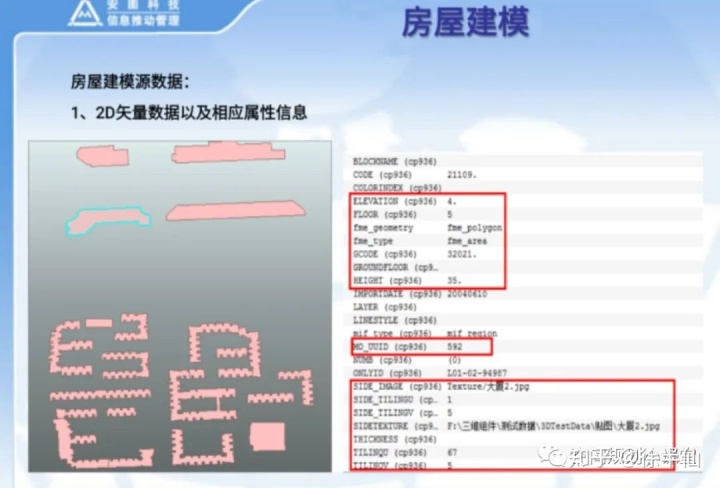

通过现有CAD方案进行模型创建

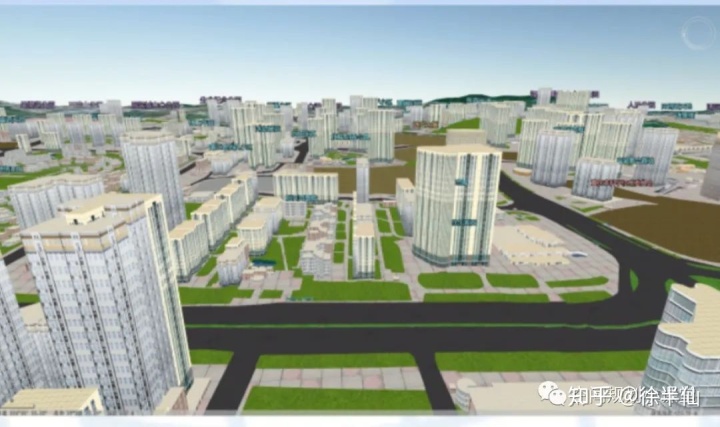

创建效果如下，我们可以看到

建筑模型、材质、绿化铺装都可以自动生成

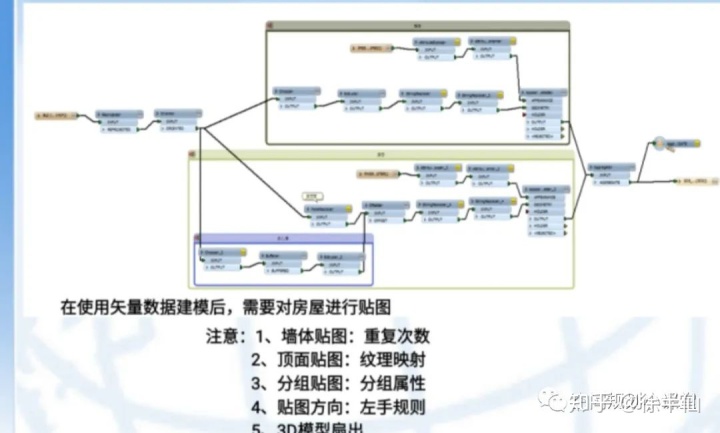

在FME中的操作流程如下

以下为操作步骤的流线

而流线是基本通用的

意思说我们需要将CAD在输入端导入

然后稍微调整后，点击运行即可生成

听起来是不是很诱人？？？

如果你看到这了

那么恭喜你

接下来我将会对以上建模流程进行探索

在确定建模模板可以套用后

会在公众号空间规划小课堂分享操作模板​
