硬件: Nordic nrf52840 SoC
软件: Nordic nRF5_SDK_15.2.0_9412b96
1. 蓝牙 perihperal 设备广播自定义数据设定
蓝牙广播相关数据结构定义于 ble_advertising.h

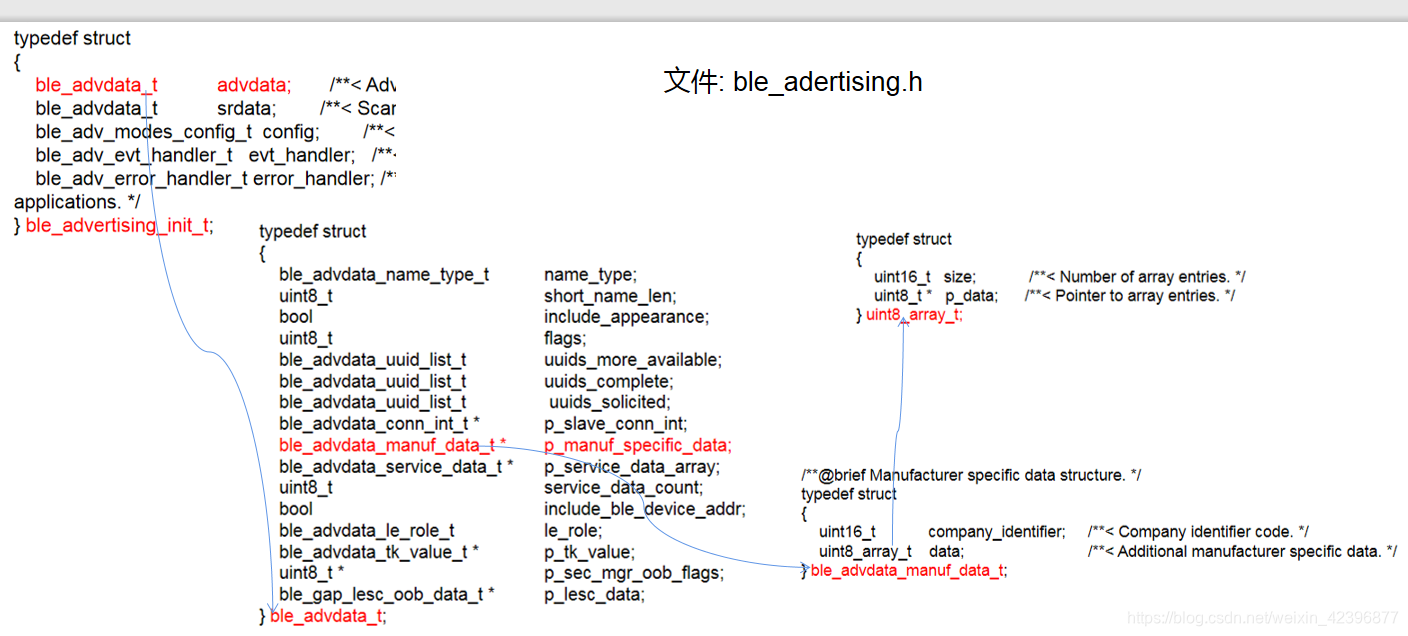

以下为相关数据结构关联示意图
参考样例
static void advertising_init(void)
{
uint32_t err_code;
ble_advertising_init_t init;
memset(&init, 0, sizeof(init));
// define manufacture data of sensor category
char data_of_sensor_category[] = 0x20;
uint8_array_t array_category;
array_category.size = 1;
array_category.p_data = data_of_sensor_category;
ble_advdata_manuf_data_t device_category;
device_category.company_identifier = 0x31;
device_category.data = array_category;
init.advdata.p_manuf_specific_data = &device_category;
init.advdata.name_type = BLE_ADVDATA_FULL_NAME;
init.advdata.include_appearance = false;
init.advdata.flags = BLE_GAP_ADV_FLAGS_LE_ONLY_LIMITED_DISC_MODE;
init.srdata.uuids_complete.uuid_cnt = sizeof(m_adv_uuids) / sizeof(m_adv_uuids[0]);
init.srdata.uuids_complete.p_uuids = m_adv_uuids;
init.config.ble_adv_fast_enabled = true;
init.config.ble_adv_fast_interval = APP_ADV_INTERVAL;
init.config.ble_adv_fast_timeout = APP_ADV_DURATION;
init.evt_handler = on_adv_evt;
err_code = ble_advertising_init(&m_advertising, &init);
APP_ERROR_CHECK(err_code);
ble_advertising_conn_cfg_tag_set(&m_advertising, APP_BLE_CONN_CFG_TAG);
}

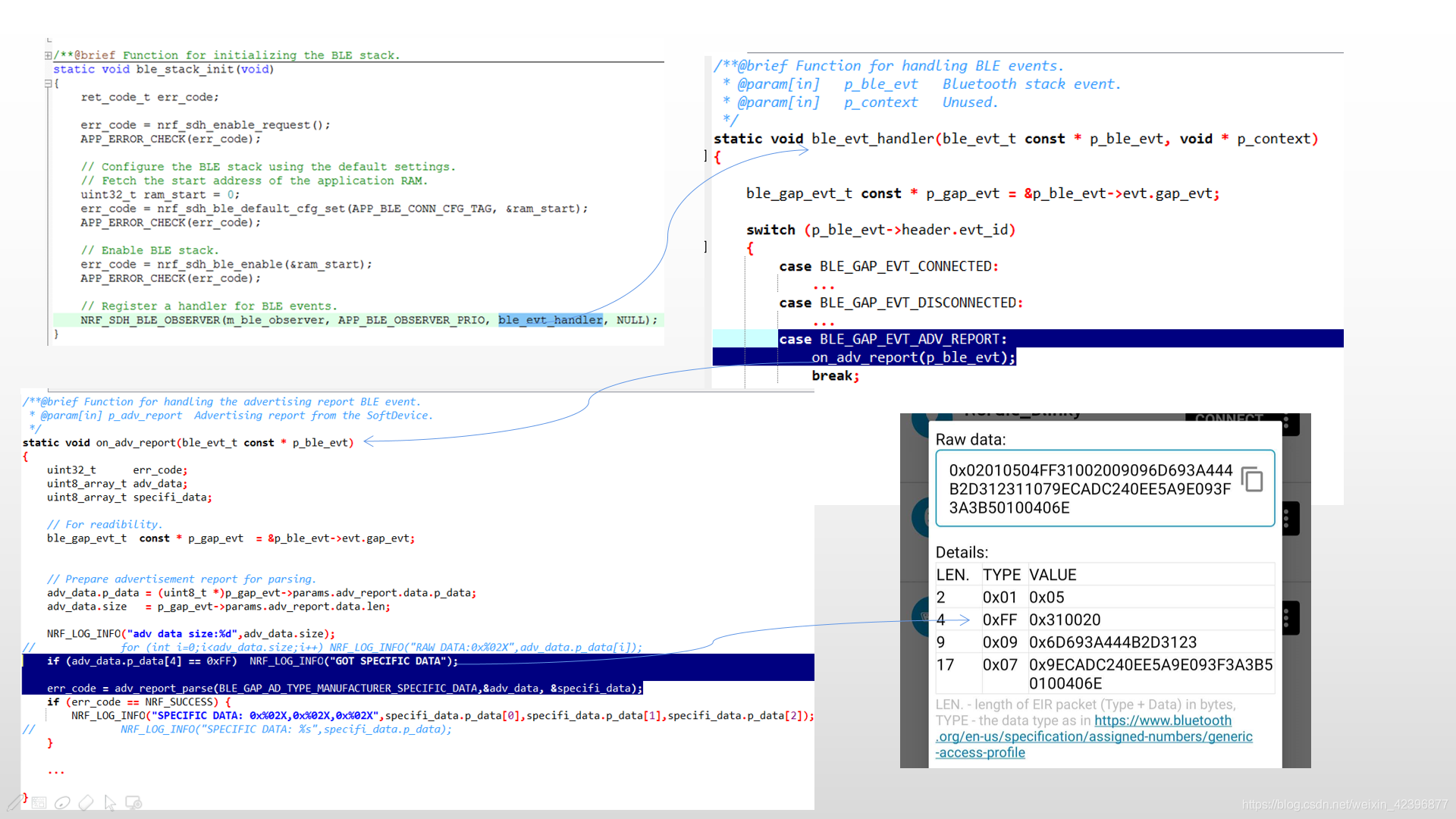

2. 蓝牙 Central 设备获取蓝牙广播中的自定义数据
说明: 蓝牙广播原始数据使用 Nordic nRF Connect Android 版本软件获取;
3. adv_report_parse() 数据分析函数
static uint32_t adv_report_parse(uint8_t type, uint8_array_t * p_advdata, uint8_array_t * p_typedata)
{
uint32_t index = 0;
uint8_t * p_data;
p_data = p_advdata->p_data;
while (index < p_advdata->size)
{
uint8_t field_length = p_data[index];
uint8_t field_type = p_data[index + 1];
if (field_type == type)
{
p_typedata->p_data = &p_data[index + 2];
p_typedata->size = field_length - 1;
return NRF_SUCCESS;
}
index += field_length + 1;
}
return NRF_ERROR_NOT_FOUND;
}
/**@defgroup BLE_GAP_AD_TYPE_DEFINITIONS GAP Advertising and Scan Response Data format
* @note Found at https://www.bluetooth.org/Technical/AssignedNumbers/generic_access_profile.htm
* @{ */
#define BLE_GAP_AD_TYPE_FLAGS 0x01 /**< Flags for discoverability. */
#define BLE_GAP_AD_TYPE_16BIT_SERVICE_UUID_MORE_AVAILABLE 0x02 /**< Partial list of 16 bit service UUIDs. */
#define BLE_GAP_AD_TYPE_16BIT_SERVICE_UUID_COMPLETE 0x03 /**< Complete list of 16 bit service UUIDs. */
#define BLE_GAP_AD_TYPE_32BIT_SERVICE_UUID_MORE_AVAILABLE 0x04 /**< Partial list of 32 bit service UUIDs. */
#define BLE_GAP_AD_TYPE_32BIT_SERVICE_UUID_COMPLETE 0x05 /**< Complete list of 32 bit service UUIDs. */
#define BLE_GAP_AD_TYPE_128BIT_SERVICE_UUID_MORE_AVAILABLE 0x06 /**< Partial list of 128 bit service UUIDs. */
#define BLE_GAP_AD_TYPE_128BIT_SERVICE_UUID_COMPLETE 0x07 /**< Complete list of 128 bit service UUIDs. */
#define BLE_GAP_AD_TYPE_SHORT_LOCAL_NAME 0x08 /**< Short local device name. */
#define BLE_GAP_AD_TYPE_COMPLETE_LOCAL_NAME 0x09 /**< Complete local device name. */
#define BLE_GAP_AD_TYPE_TX_POWER_LEVEL 0x0A /**< Transmit power level. */
#define BLE_GAP_AD_TYPE_CLASS_OF_DEVICE 0x0D /**< Class of device. */
#define BLE_GAP_AD_TYPE_SIMPLE_PAIRING_HASH_C 0x0E /**< Simple Pairing Hash C. */
#define BLE_GAP_AD_TYPE_SIMPLE_PAIRING_RANDOMIZER_R 0x0F /**< Simple Pairing Randomizer R. */
#define BLE_GAP_AD_TYPE_SECURITY_MANAGER_TK_VALUE 0x10 /**< Security Manager TK Value. */
#define BLE_GAP_AD_TYPE_SECURITY_MANAGER_OOB_FLAGS 0x11 /**< Security Manager Out Of Band Flags. */
#define BLE_GAP_AD_TYPE_SLAVE_CONNECTION_INTERVAL_RANGE 0x12 /**< Slave Connection Interval Range. */
#define BLE_GAP_AD_TYPE_SOLICITED_SERVICE_UUIDS_16BIT 0x14 /**< List of 16-bit Service Solicitation UUIDs. */
#define BLE_GAP_AD_TYPE_SOLICITED_SERVICE_UUIDS_128BIT 0x15 /**< List of 128-bit Service Solicitation UUIDs. */
#define BLE_GAP_AD_TYPE_SERVICE_DATA 0x16 /**< Service Data - 16-bit UUID. */
#define BLE_GAP_AD_TYPE_PUBLIC_TARGET_ADDRESS 0x17 /**< Public Target Address. */
#define BLE_GAP_AD_TYPE_RANDOM_TARGET_ADDRESS 0x18 /**< Random Target Address. */
#define BLE_GAP_AD_TYPE_APPEARANCE 0x19 /**< Appearance. */
#define BLE_GAP_AD_TYPE_ADVERTISING_INTERVAL 0x1A /**< Advertising Interval. */
#define BLE_GAP_AD_TYPE_LE_BLUETOOTH_DEVICE_ADDRESS 0x1B /**< LE Bluetooth Device Address. */
#define BLE_GAP_AD_TYPE_LE_ROLE 0x1C /**< LE Role. */
#define BLE_GAP_AD_TYPE_SIMPLE_PAIRING_HASH_C256 0x1D /**< Simple Pairing Hash C-256. */
#define BLE_GAP_AD_TYPE_SIMPLE_PAIRING_RANDOMIZER_R256 0x1E /**< Simple Pairing Randomizer R-256. */
#define BLE_GAP_AD_TYPE_SERVICE_DATA_32BIT_UUID 0x20 /**< Service Data - 32-bit UUID. */
#define BLE_GAP_AD_TYPE_SERVICE_DATA_128BIT_UUID 0x21 /**< Service Data - 128-bit UUID. */
#define BLE_GAP_AD_TYPE_LESC_CONFIRMATION_VALUE 0x22 /**< LE Secure Connections Confirmation Value */
#define BLE_GAP_AD_TYPE_LESC_RANDOM_VALUE 0x23 /**< LE Secure Connections Random Value */
#define BLE_GAP_AD_TYPE_URI 0x24 /**< URI */
#define BLE_GAP_AD_TYPE_3D_INFORMATION_DATA 0x3D /**< 3D Information Data. */
#define BLE_GAP_AD_TYPE_MANUFACTURER_SPECIFIC_DATA 0xFF /**< Manufacturer Specific Data. */
/**@} */
