介绍

exFAT 文件系统（Microsoft 扩展 FAT 文件系统）是作为一系列行业标准 FAT 文件系统而开发的，广泛用于可移动介质和嵌入式系统中的内置存储。因此，它是基于 FAT 文件系统设计的，以便于在现有系统中实现。本文档主要描述这些文件系统之间的差异。exFAT 文件系统具有 FAT 文件系统的一些优点，如下所示。

开头为 0x 的数字为十六进制数字，其他数字为十进制数字。

假设每个单元的前缀K、M、G和T分别为2¹⁰, 2²⁰,2³⁰,2⁴⁰.

本文档中包含的程序代码片段是用C语言编写的，但语法并不严格。

32位值和16位值任意混合在程序代码片段中。程序员需要了解由于类型转换而导致的数据丢失以及如何避免它。此外，每种数据类型都假定为unsigned。不要进行有符号计算，否则可能会导致意想不到的结果。

exFAT 卷

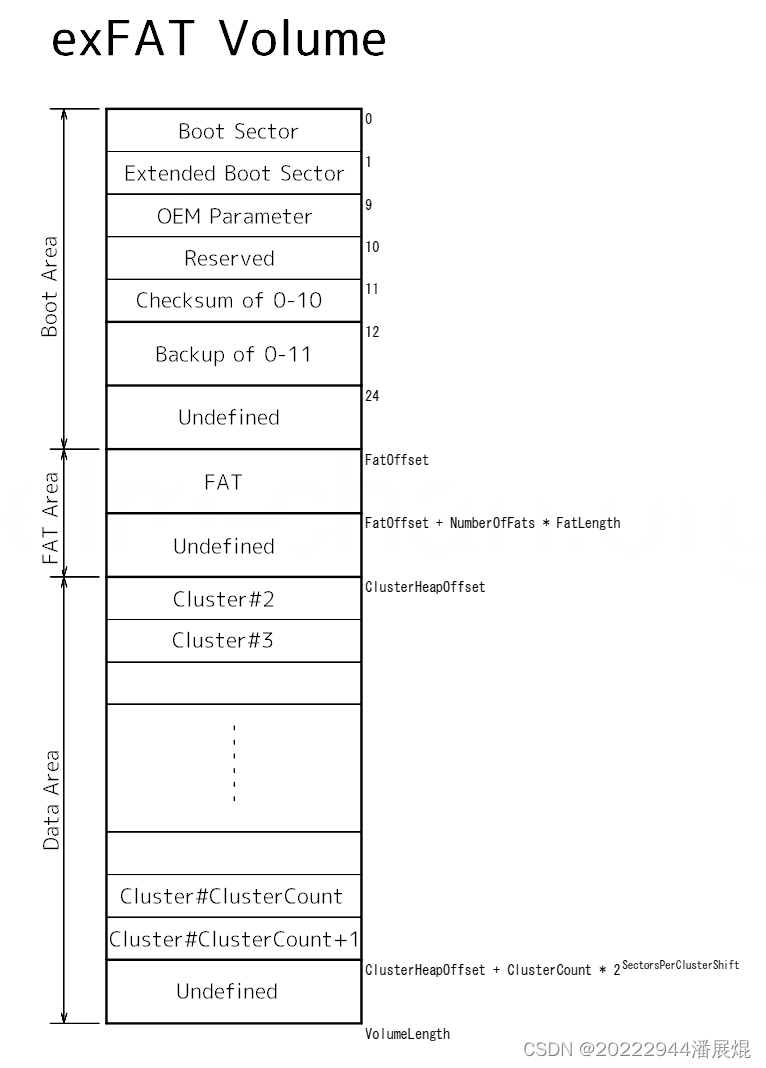

exFAT 卷由三个区域组成。每个区域按如下顺序位于卷上：（exFAT 卷映射）
在这里插入图片描述

引导区（卷配置参数）
FAT 区域（仅适用于碎片簇链）
数据区（文件、目录和一些系统结构）

引导扇区

引导扇区（扇区 0）

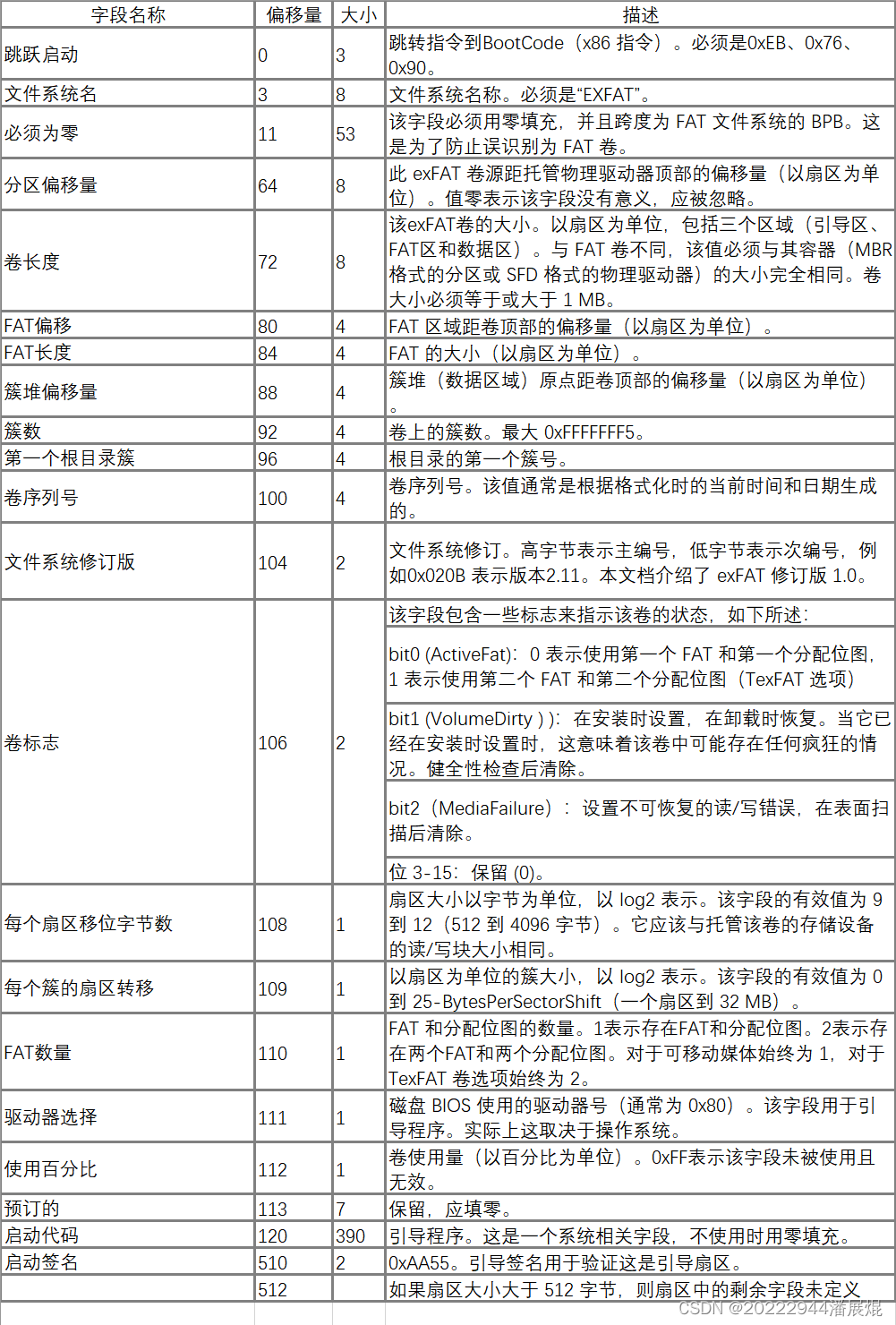

卷配置参数与 FAT 文件系统一样记录在引导扇区中。exFAT引导扇区实际上是在12个连续的扇区块中，并且两组引导扇区（主引导扇区和备份引导扇区）设置在exFAT卷顶部的引导区域中。每个簇的边界、大小和数量都明确记录在引导扇区中，卷识别中没有任何不清楚的地方。
在这里插入图片描述

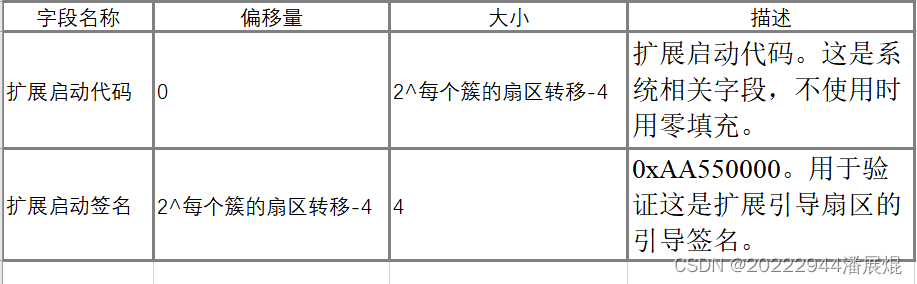

扩展引导扇区（扇区 1-8）：

在这里插入图片描述
扇区 9 包含 OEM 参数，扇区 10 保留供将来使用。这些扇区的内容取决于系统，不用时用零填充。扇区11包含从扇区0到扇区10（包括扇区10）的32位校验和值。这 11 个扇区作为简单的字节数组以字节为单位进行计算，但 0号扇区的 卷标志 和卷使用率被排除在计算之外。

/* 计算32位校验和 */
uint32_t sum32 (const void* p, uint32_t n)
{
    uint32_t sum = 0;
    const uint8_t *dp = (const uint8_t*)p;

    do {
        sum = ((sum & 1) ? 0x80000000 : 0) + (sum >> 1) + *dp++;
    } while (--n);

    return sum;
}

FAT 和分配位图

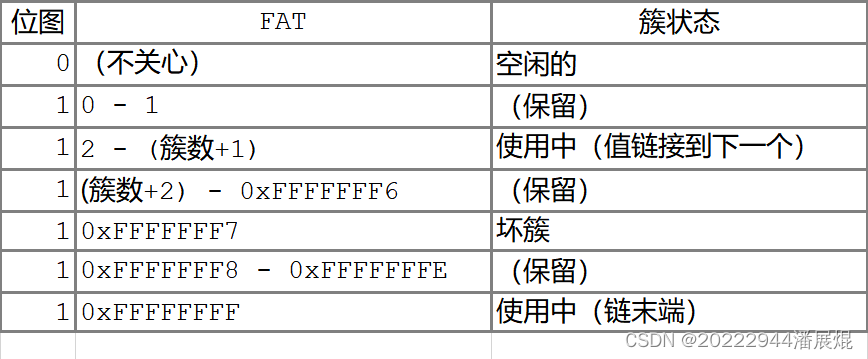

exFAT的 FAT 条目的大小与 FAT32 FAT 条目相同，但每个条目中的所有位均被使用。exFAT采用分配位图来管理簇分配状态，无论是否空闲。分配位图的第一位（第一个字节的0号位）对应于2号簇。位值 1 表示该集群正在使用中，不能用于新的分配。位值为 0 表示簇空闲，此时的FAT 条目的值没有任何意义。这是 exFAT 文件系统与 FAT 文件系统的显着区别，FAT 文件系统在 FAT 条目中用零表示空闲簇。下表显示了簇的状态和相应的条目。**在特殊情况下，即使簇正在使用，FAT 条目中的值也可能没有任何意义。**这在目录操作中进行了描述。
在这里插入图片描述
分配位图被记录在数据区域中，并且其分配信息（起始簇和大小）被记录为根目录上的特殊目录条目（在目录条目中描述）。分配位图的大小变为 (簇数 + 7) / 8 字节。

大写表

在 exFAT 文件系统中，文件名的处理方式与 FAT 文件系统的 LFN 扩展名相同。记录时保留大小写信息，并在不区分大小写的情况下进行匹配。exFAT 卷在卷上有一个用于大写转换的大写表，而它是通过 FAT 文件系统中的系统转换表完成的。也许，这是为了将来新的角色定义。然而，这些变化与现有系统之间的兼容性如何尚不清楚。大写表至少需要支持 ASCII 字母字符，非 ASCII 字符是可选的。根据对Windows格式化的exFAT卷的研究，它似乎与Windows上的FAT文件系统相同，但未来并不是一成不变。

大写表似乎仅支持 BMP，其中对应于 U+0000 - U+FFFF。它以压缩形式记录在卷上。下面的函数是提取压缩表并创建大小写转换表。

oid load_upcase (
    uint16_t dst[],  /* Output table for U+0000 - U+FFFF */
    uint16_t src[],  /* Compressed table to input */
    uint16_t n_src   /* Size of compressed table [items] */
)
{
    uint16_t c, si, di;

    /* Fill output table with default values */
    c = 0; do dst[c] = c; while (++c);

    si = di = 0;
    do {
        c = src[si++];        /* Get an up-case character */
        if (c == 0xFFFF && si < n_src) {
            di += src[si++];  /* When U+FFFF appeared, skip the codes indicated by next item */
        } else {
            dst[di++] = c;    /* Store the up-case character */
        }
    } while (si < n_src);
}

大写表记录在数据区中，其分配信息（起始簇和大小）记录在根目录上的特殊目录项（下面将对此进行描述）中。

目录条目

条目类型

根目录记录在数据区中。 第一个簇号存储在 第一个根目录簇 中。目录项的大小为32字节。这些与 FAT 文件系统相同。目录的最大长度为 256 MB（最多有8 M 个条目），而 FAT 文件系统为 2 MB。每个条目的第一个字节代表该条目的类型。分为四个位域如下图

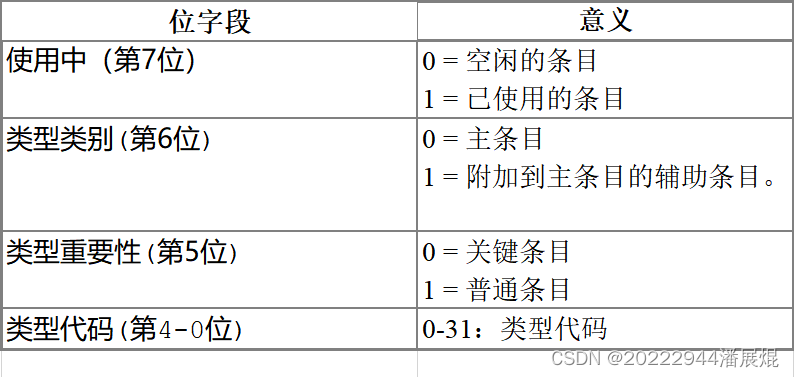

条目类型字节中的位字段

在这里插入图片描述

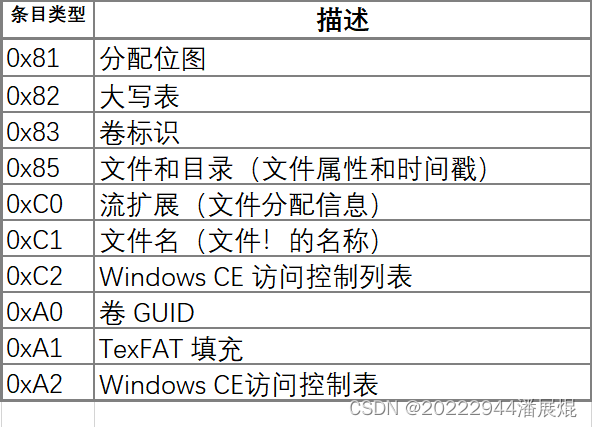

因此条目类型字节提供了有关条目的信息，但实际上重要的是它的值来标识条目类型。下表显示了定义的值和条目类型。表中的最后四种条目类型对于通用用途是可选的，或者未为 exFAT 1.00 定义，因此本文档中未对它们进行描述。
在这里插入图片描述条目类型是每种类型的条目的唯一公共字段，其他字段是为每种条目类型单独定义的。要删除条目，请清除 EntryType 的使用中(第7位) 位，而不是像 FAT 文件系统那样存储 0xE5。如果 EntryType 为零，则目录中所有后续条目都保证为零。

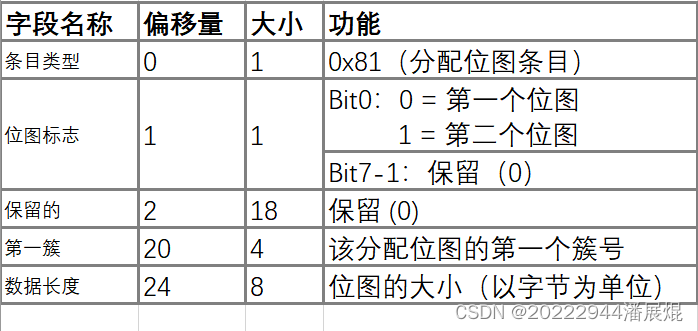

分配位图条目

包含分配位图的分配信息。该条目独立记录在根目录中。
在这里插入图片描述

大写表条目

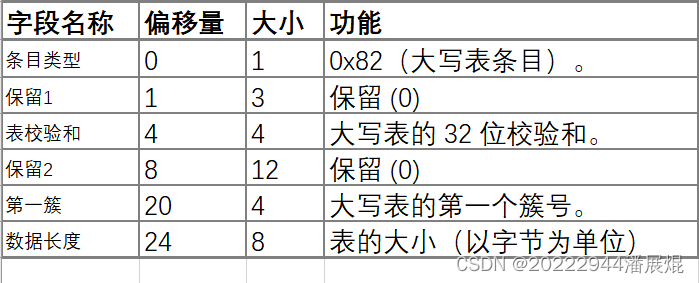

包含大写表的分配信息。该条目独立记录在根目录中。
在这里插入图片描述

卷表条目

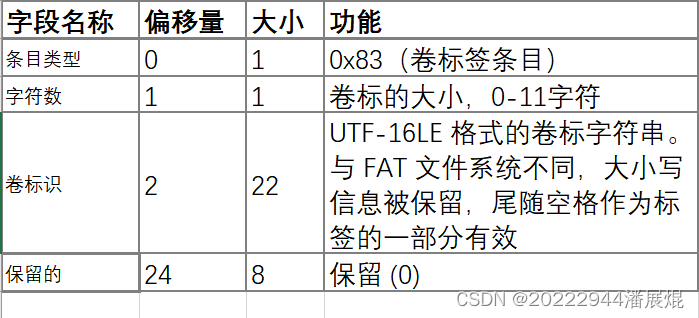

包含该卷的卷标签。该条目独立记录在根目录中。如果该条目的大小字段为零或该条目不存在，则该卷没有卷标。文件名允许的任何字符（包括点）都可以用作卷标。
在这里插入图片描述

文件和目录条目

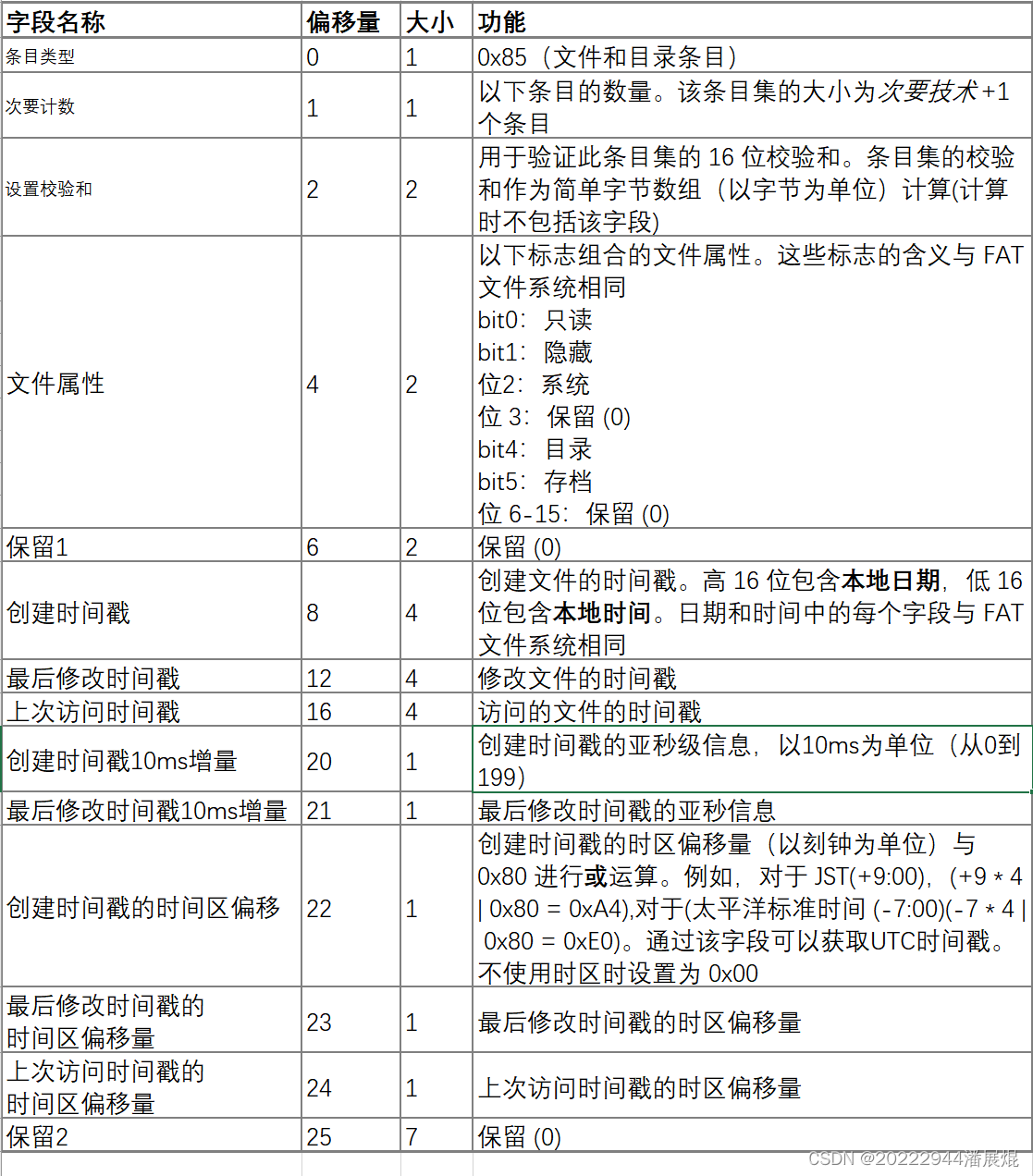

这是组成条目集的条目类型之一。它表示条目集的开始并包含文件属性和时间戳。条目集是一组连续的目录条目，用于记录文件或子目录的元数据。它按照该条目（1 个条目）、流扩展条目（1 个条目）和名称扩展条目（1-17 个条目）的顺序在目录上设置，以便条目集跨越 3 到 19 个条目。
在这里插入图片描述

流扩展入口

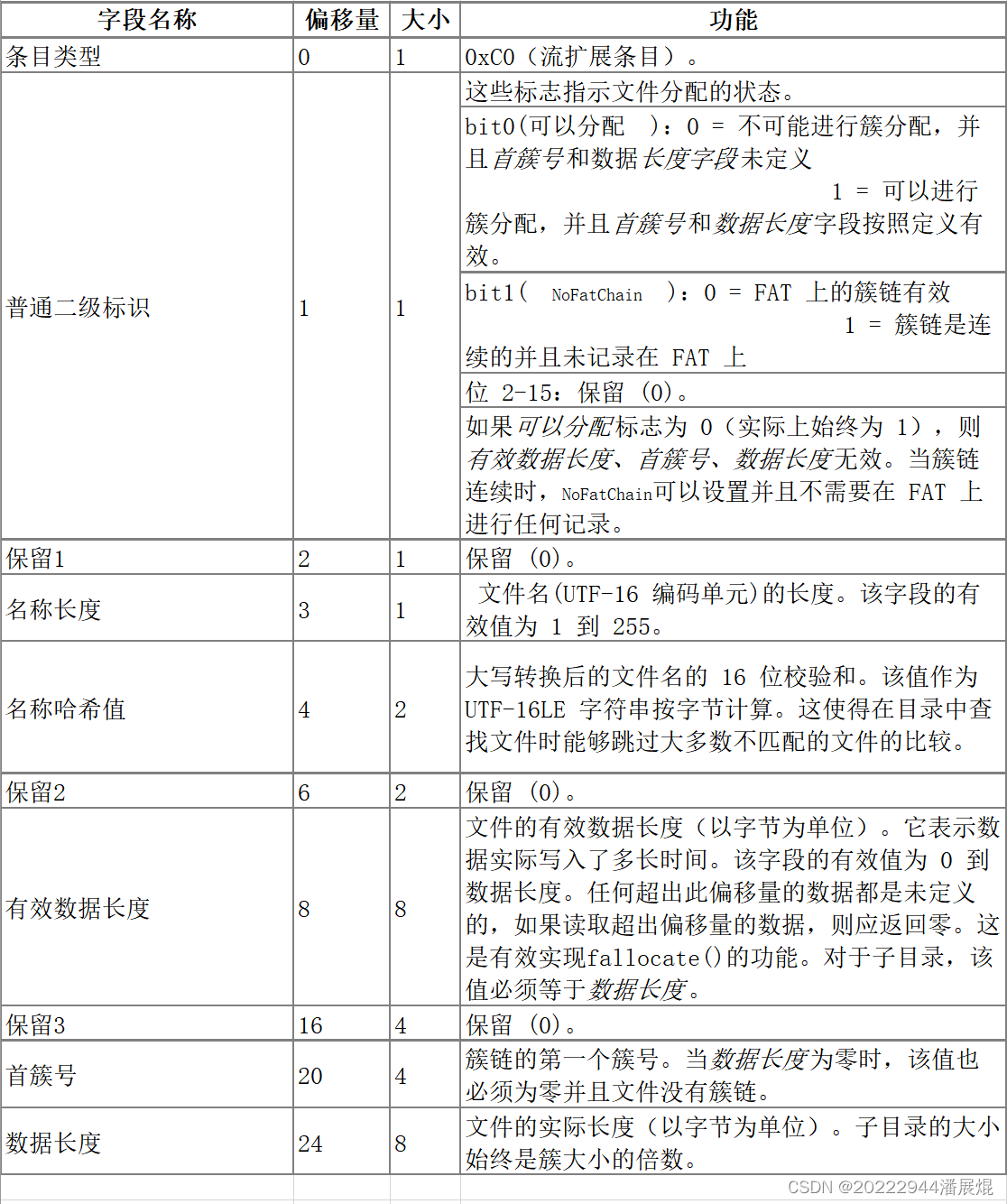

这是组成条目集的条目类型之一。它包含文件分配信息。
在这里插入图片描述

文件名条目

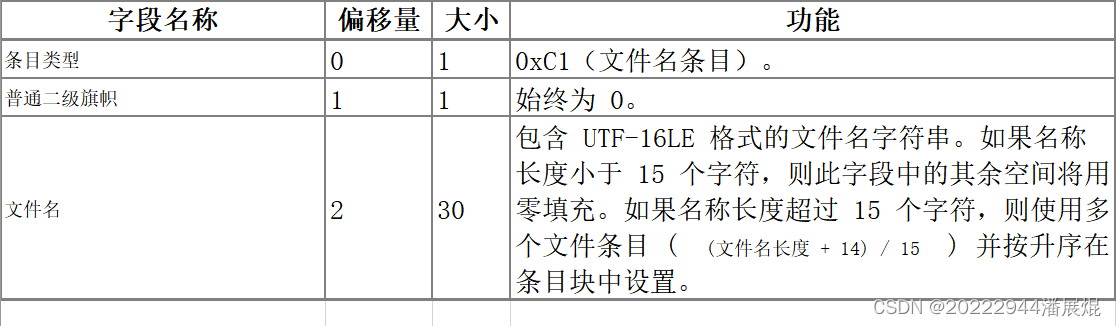

这是组成条目集的条目类型之一。它包含文件名字符串。除了控制字符（U+0000 到 U+001F、U+007F）和“ * / : < > ? \ | 之外的任何字符都可以作为 FAT 文件系统的 LFN 扩展名。exFAT 文件系统不支持FAT 文件系统支持的文件别名(SFN, short file name)。
在这里插入图片描述

目录操作

创建文件

要创建文件，请在目录中找到一块空闲条目并创建该文件的条目集。条目集具有存档属性并将数据长度字段设置为零作为初始值。AllocationPossible位始终为 1，NoFatChain位最初被清除。

当任何数据写入文件并分配新簇时，簇号将设置为FirstCluster并设置NoFatChain位。此后，只要簇链是连续的，就不会向 FAT 条目写入任何数据。当簇链在簇分配上出现碎片时，在 FAT 上创建有效的簇链并清除NoFatChain位。这仅适用于文件和子目录。任何其他数据（根目录、分配位图和大写表）在 FAT 上始终具有有效的簇链。
