前面我们分享了柱图美颜术、旋风图、双层饼图、各种漂亮的百分比图、复合饼图、滑珠图、圆环图和电池百分比图,今天分享一个用条件格式制作的百分比图。

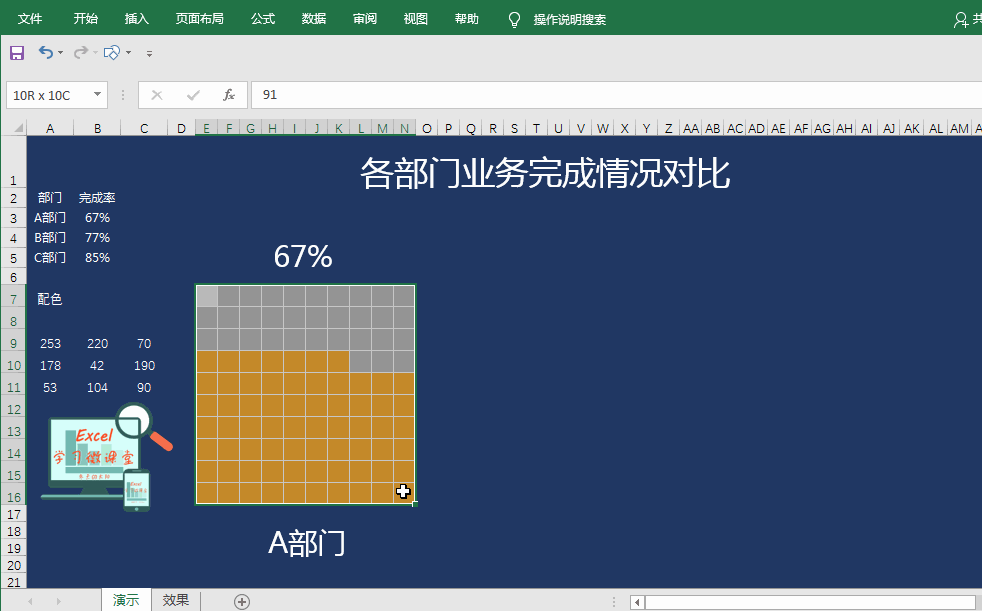

一、效果图
![6b5dd365d2b9fecd4dcd61f438bc5cf9.gif](https://i-blog.csdnimg.cn/blog_migrate/927859cea9fae53b4276b47694c65fc2.gif)
二、制作步骤
1、 设置底框。调整E:N列的宽度与行基本一样,将E7:N16区域的100个单元格设为灰色底纹白色边框,并从E16起填入1-100的数据。

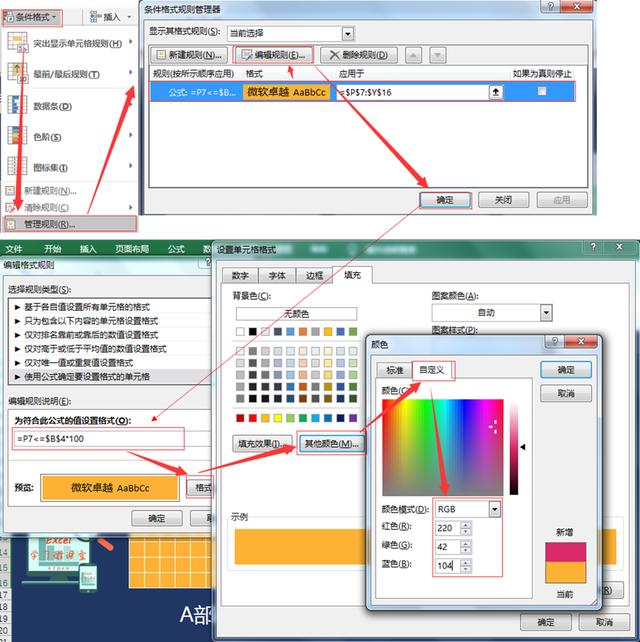

2、 设置数据有效性。选中E7:N16→【开始】→【条件格式】→【新建规则】→在弹出的【新建格式】对话框中选择【使用公式确定要设置格式的单元格】→在【为符合此公式的值设置格式】设格式的公式为【=E7<=$B$3*100】→点【格式】→在弹出的【设置单元格格式】对话框中点【其他颜色】→【自定义】输入自定义颜色的RGB值→【确定】即可实现单元格的颜色根据完成率数据的变化而变化。
![985ac187e287a4e51c337f9f581d6804.png](https://i-blog.csdnimg.cn/blog_migrate/2a9bdee85c22516e886854532bc41820.jpeg)
3、 隐藏数据。选中E7:N16→右键【设置单元格格式】→【数据】→【自定义】设置自定义格式为英文状态下的3个分号【;;;】即可隐藏数据。

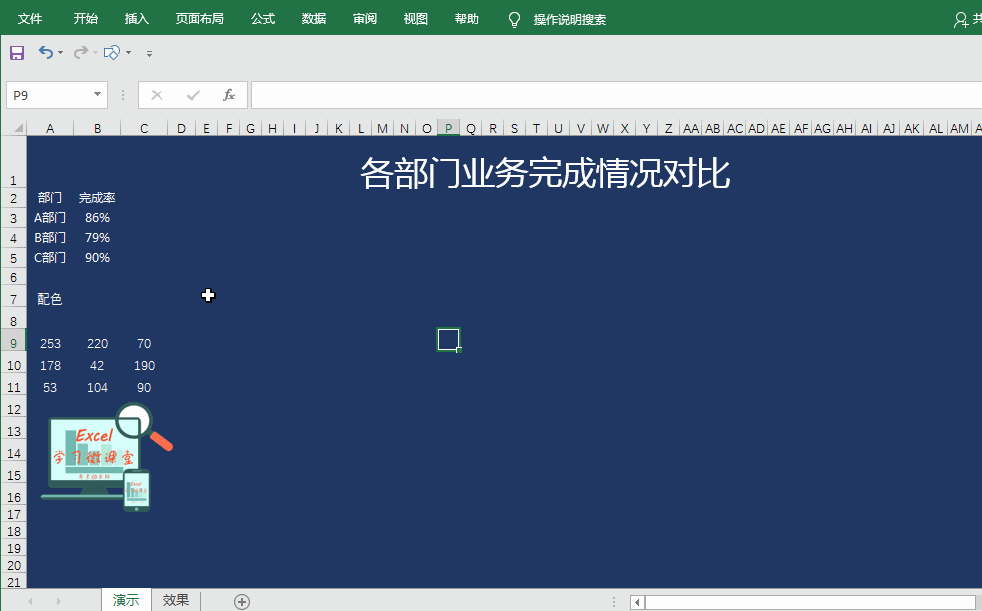

4、 添加部门和数据标签。点【插入】→【
