本文介绍激光扩束镜的基础知识及应用。激光扩束镜由两个子元件构成，其作用是增大光束直径，减小聚焦光斑，提高能量密度。文中详细解释了扩束镜的工作原理、类型及其在激光加工中的重要性。
引言

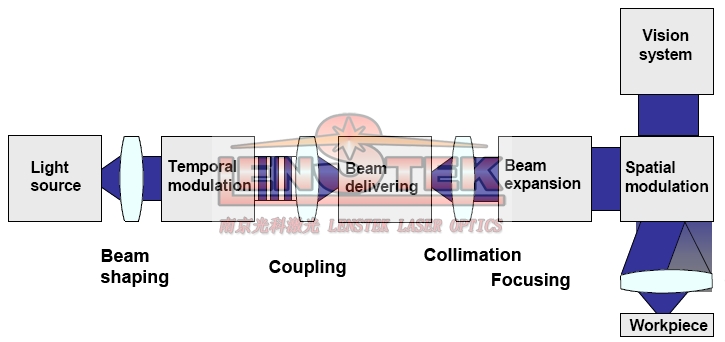

本文将指导你理解和掌握激光扩束镜的基础知识和应用。在复杂的激光光学系统中，如下图所示光学元件扮演者重要的角色，例如激光扩束镜。
激光扩束镜的作用：减小聚焦光斑
在激光打标或激光切割中，越小的光斑就可以获得更高的能量密度。激光的光斑束腰1/e2，是这样计算的。
在公式中很容易看到，光束的直径d1如果越大，光斑的尺寸就越小。而激光扩束镜就是要完成将光束直径变大。
与望远镜一样，激光扩束镜是无焦点光学系统Afocal Optical System。激光扩束镜有两个子元件组成，分别是入射元件和出射元件。经过装配后，两个元件的焦点重合在一起，也就是F in 和F out焦点重合。
激光扩束镜的放大率M是两个焦距的比值。
从而可以知道，激光发散角的倍率减小为：
激光扩束镜的基本类型：
激光扩束镜主要有两种形式或类型。

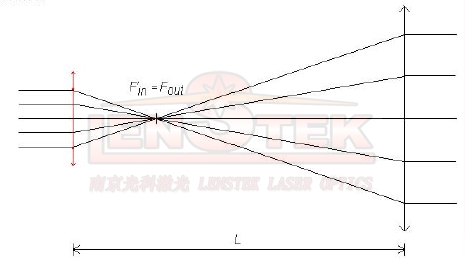

两个正透镜组成的开普勒形式

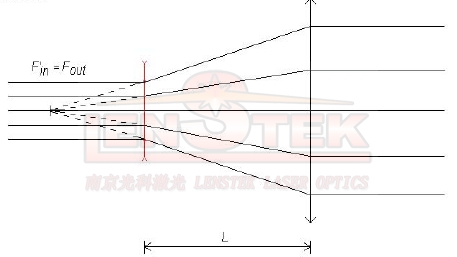

一个负透镜和一个正透镜组成的伽利略形式
如下图所示：
南京光科激光提供了广泛的激光扩束镜系统
