10. 多重结构配置的激光束扩大器

导论：

设计一个激光束扩展器，使用的波长为，输入光束直径为100mm，输出光束直径为20mm，且输入光束与输出光束平行。条件（1）：只使用两片镜片。（2）设计必须是伽利略式的（没有内部焦点）。（3）镜片之间间隔不能超过250mm。（4）只允许使用一片非球面。（5）系统必须在=0.6328时测试。

设计流程：

该设计涉及到的不仅是改善像差，还需要两个不同波长。但是，系统不能同时在两个波长处使用，因此我们可以在测试时移动共轭面。

1. 系统建模

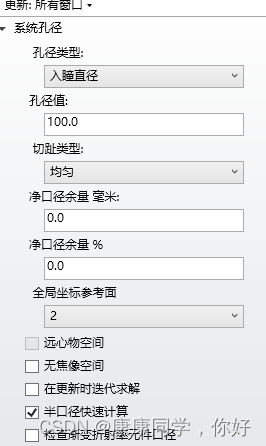

设置系统类型、孔径值；视场为零视场；波长设为1.053um；

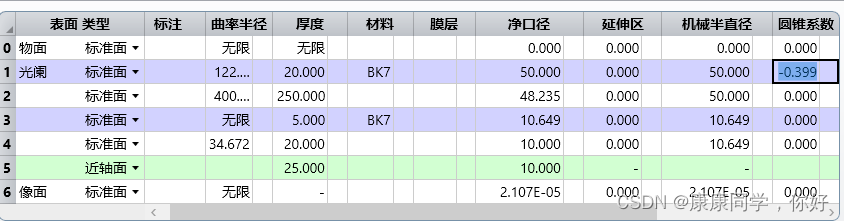

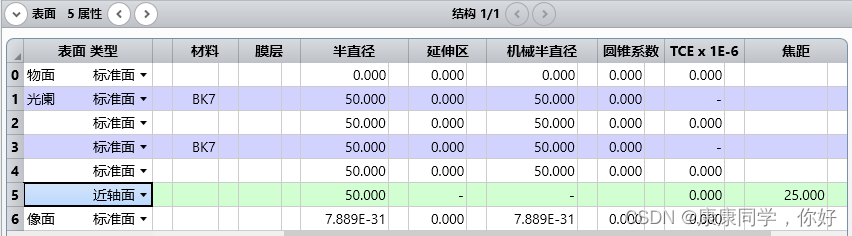

2.在LDE中输入初始结构；如下图。注意近轴镜片的使用是为了有平行光能到焦点。

2.优化；

首先建立评价函数。

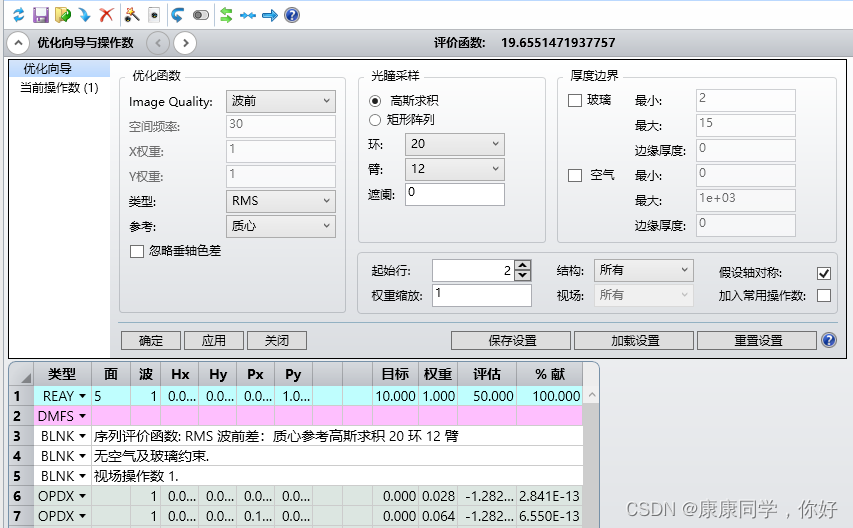

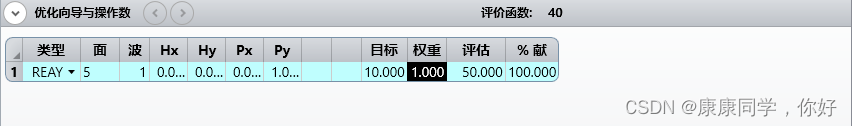

打开评价函数编辑器。在第一行将操作数改为REAY;REAY操作数是用真实的Y约束用来控制所要求的5:1的光束压缩比。在“面”输入5，即选择近轴面（这里我们所要控制光高的面），在“Py”中输入1.00再输入一个目标值10，，这会给我们一个20mm直径的平行输出光束。权重为1，更新后如下图。

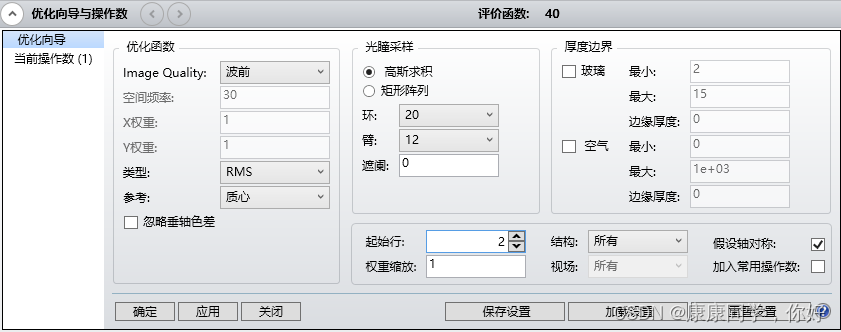

默认优化导向设置，起始行为2

把1、2、4面设为变量

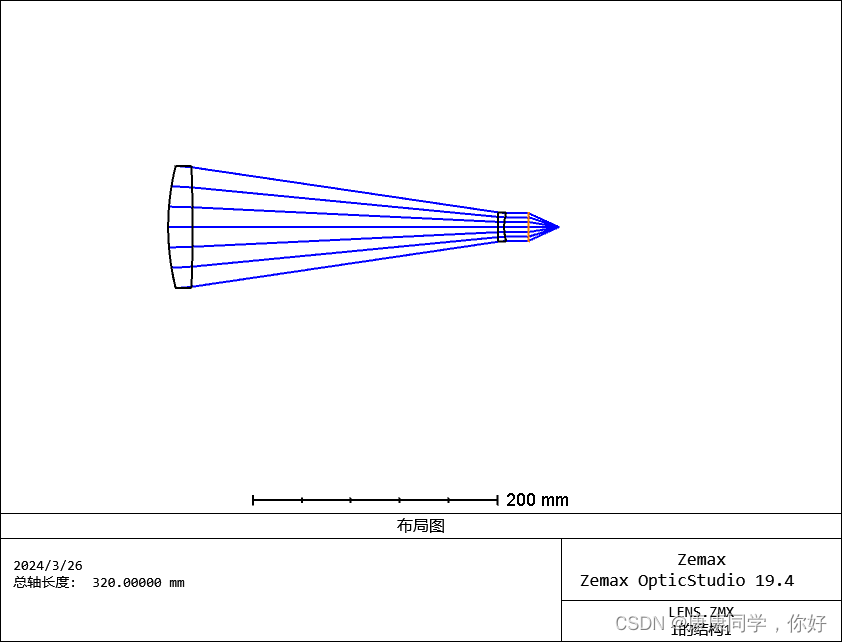

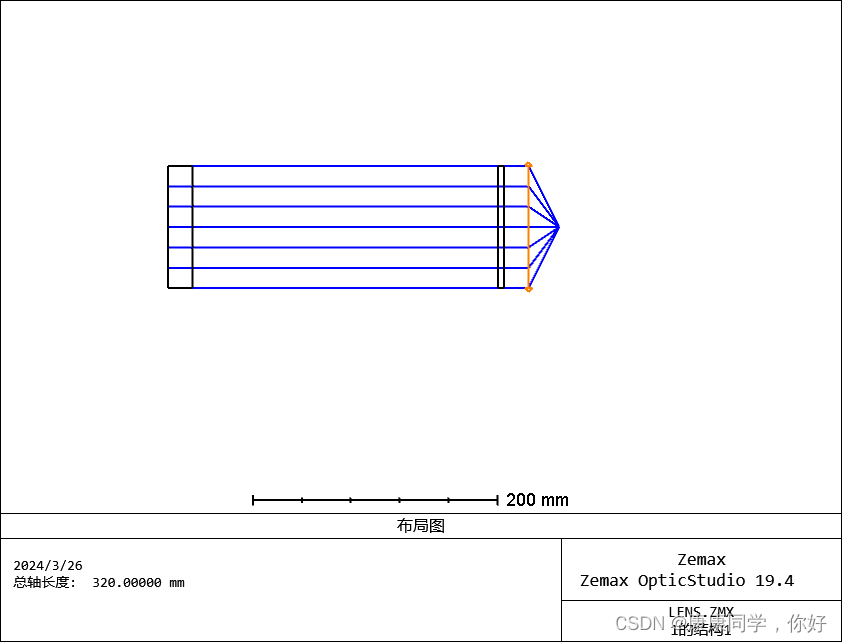

优化并查看2d图

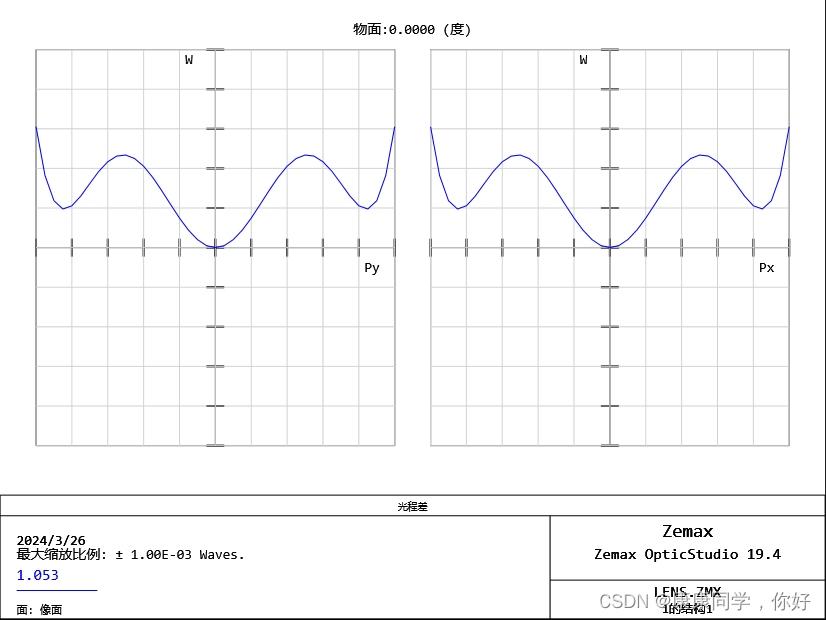

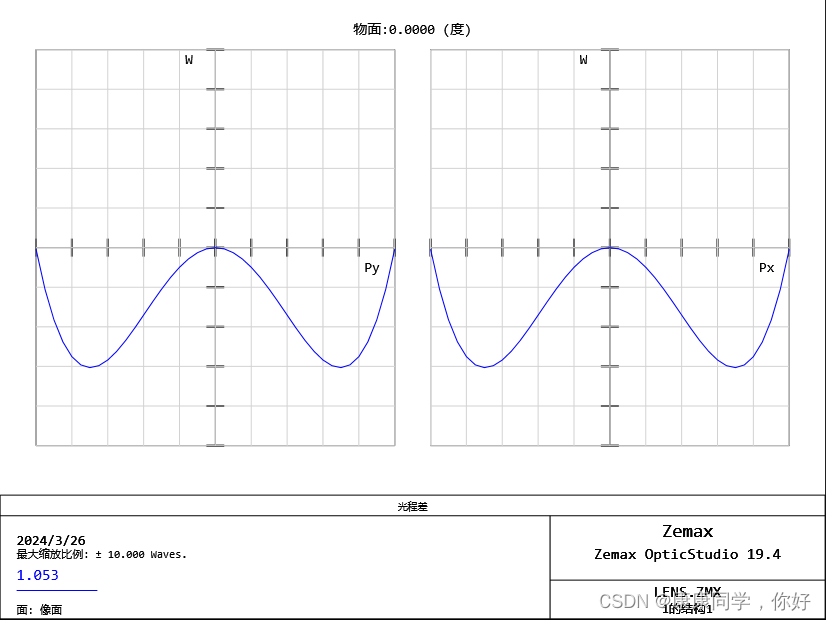

查看光程差图

大约有6个波长的波差，性能较差。主要像差是球差。。有一种非常有效的排除球差的方法。移动光标至第一面圆锥系数列改为变量。再次优化

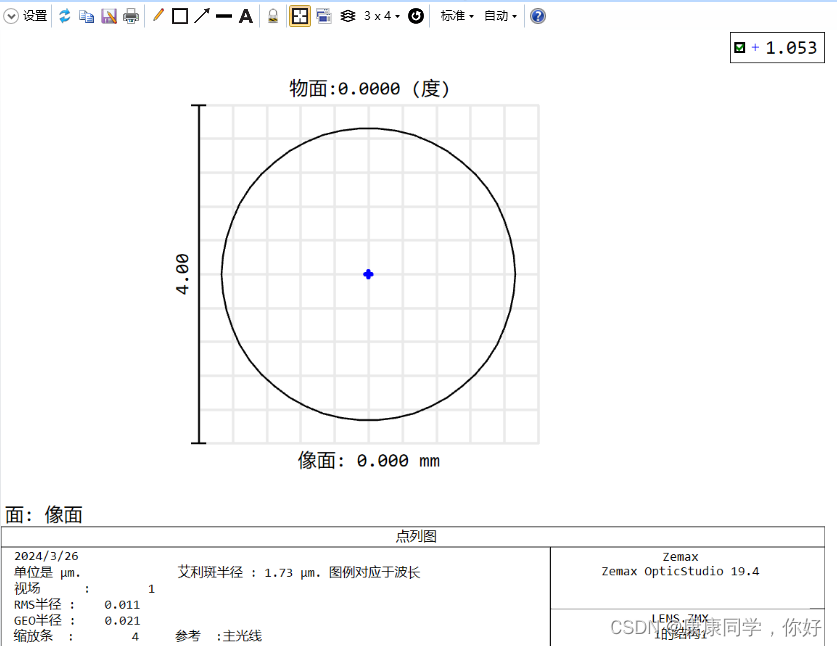

系统到达衍射极限。

取消变量。把波长换为0.6328um

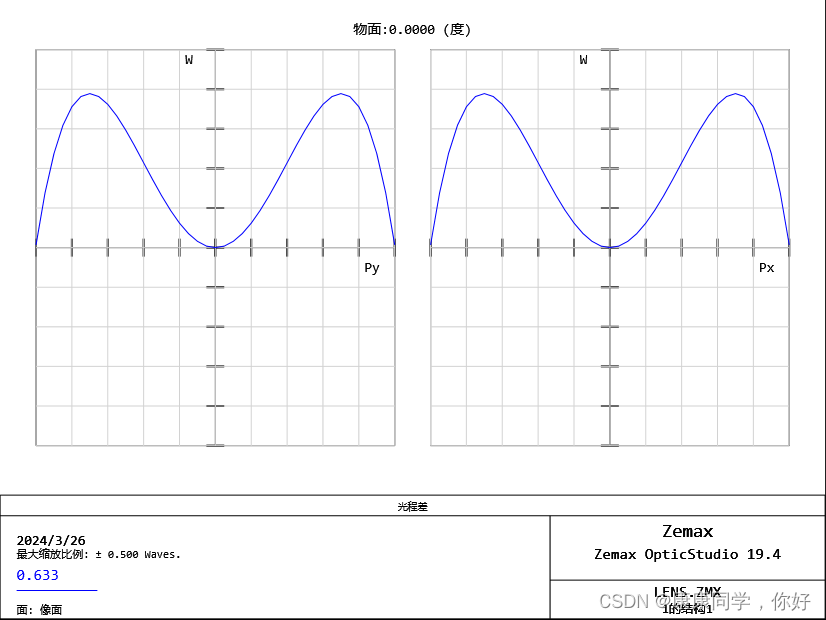

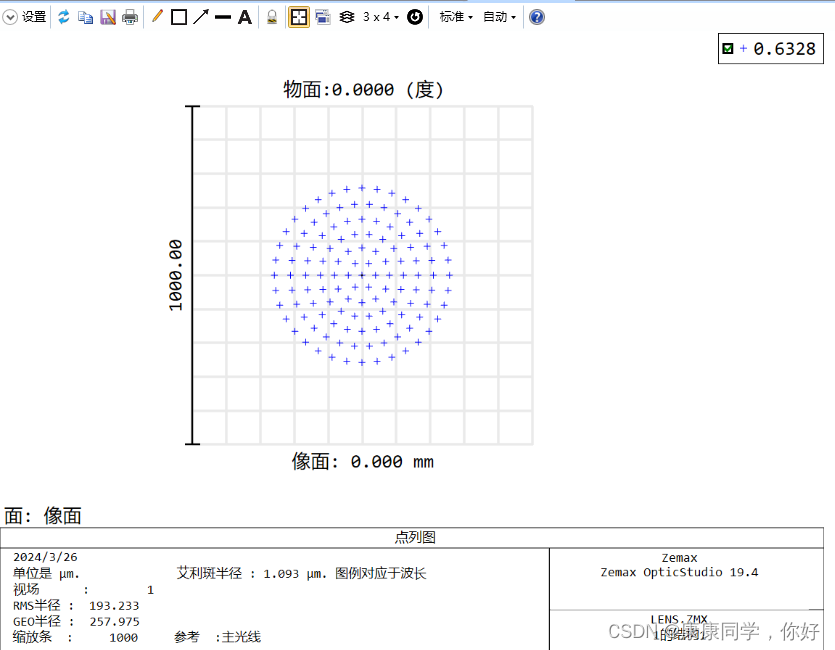

由于玻璃色散性能非常差，像差明显离焦。

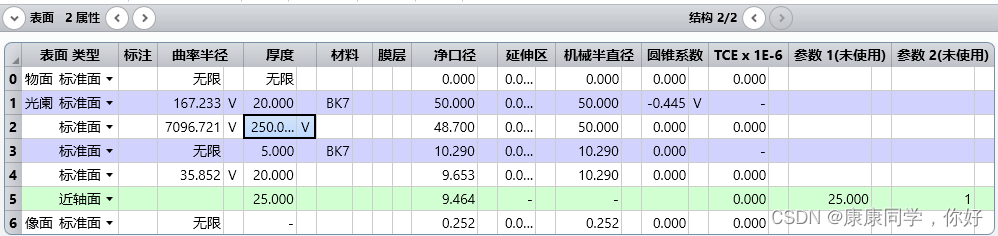

可以通过调整镜片间隔来改正它，将第2面的厚度250mm设为变量，优化。

4.使用多重结构配置功能。

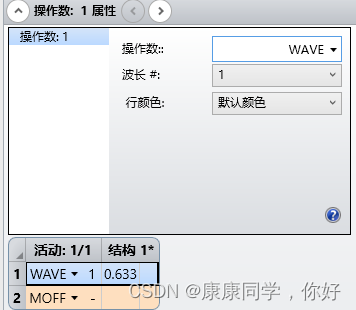

打开多重结构编辑器（F7）插入一行。选择操作数为WAVE，波长为1,；WAVE使得我们可以为每个配置定义不同的波长。在第1个结构中输入1.053、第二个结构中输入0.6828。

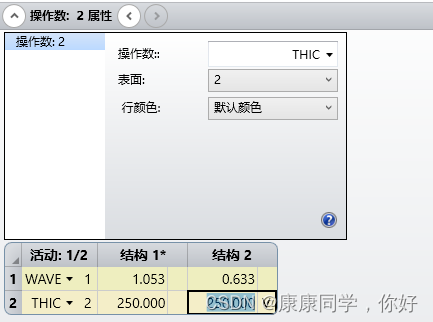

在第二行中双击选择THIC操作数，THIC操作数可让我们为每一个配置定义不同的厚度。在结构1和结构2中输入250mm，并使结构2第2面厚度为变量。

返回评价函数编辑器，把优化导向起始值改为1并点击应用。

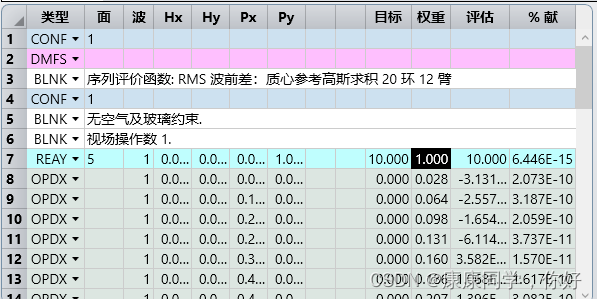

现在需要将原先输入的REAY约束加入新的多配置评价函数中，在评价函数的第1行写着1的CONF操作数，次操作数将当前活动的结构配置改变为1，在CONF和第一个OPDX间插入新的一行将该操作数类型改变为REAY。任何在CONF1下的操作数都将被限制在此配置中。在CONF2下不需要任何操作数，因为在两个波长处都已有了5:1的光束压缩比。

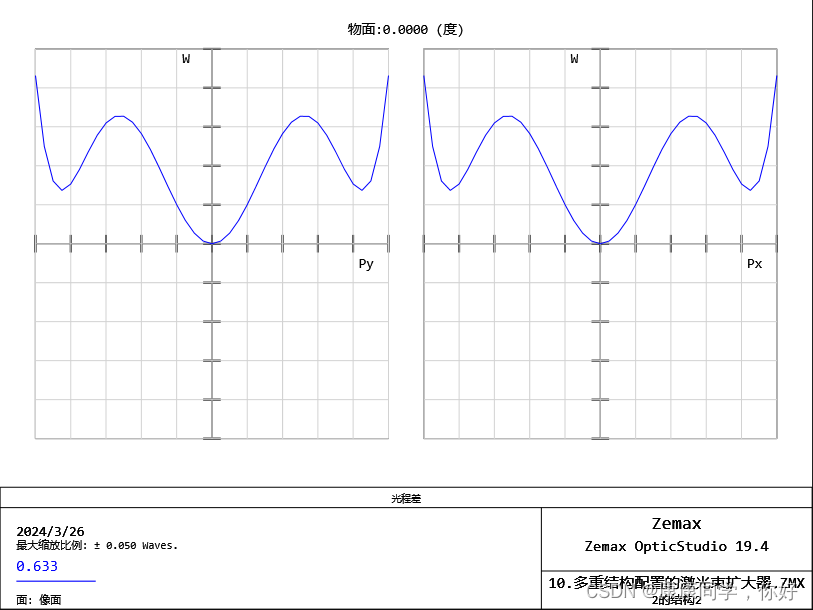

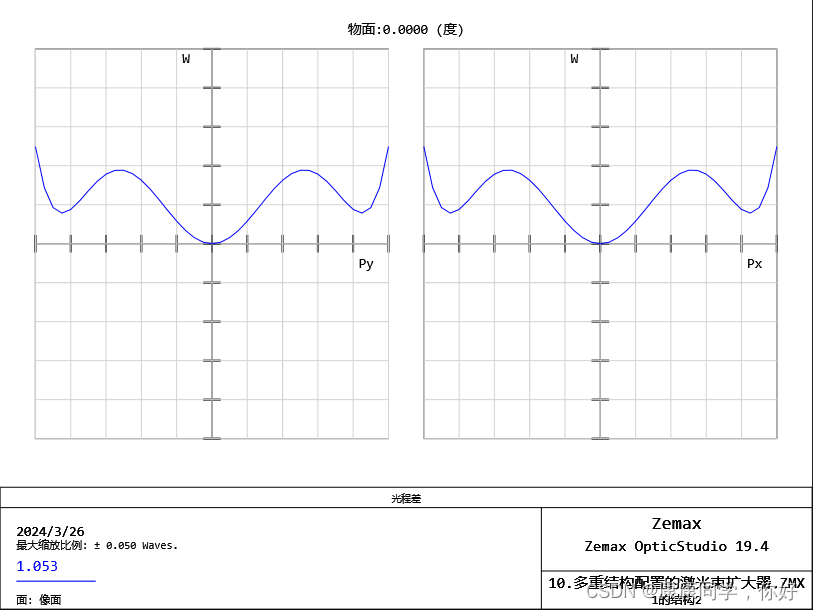

设置变量并优化，查看光扇图，两种结构下像差表现都很好。

总结：学习了近轴面的使用，近轴面的使用是为了有平行光能到焦点。学习了多重建构建立（F7）,操作数REAY控制像高，用来压缩光线；操作数WAVE为每一种配置（结构）定义不同波长。THIC为每一种配置定义不同厚度。
