晶振作为时钟电路中必不可少的信号传递者,单片机要想正常运作就需要晶振存在。因此,在电子电路设计中也少不了晶振的参与。一个好的晶振电路设计,是能够为电子提供最好的空间利用率,同时发挥最大的功能性作用。
振荡原理
振荡器是一个没有输入信号的带选频网络的正反馈放大器。从能量的角度来说,正弦波振荡器是通过自激方式把直流电能转换为特定频率和幅度的正弦交变能量的电路。对于任何一个带有反馈的放大电路,都可以画成下图所示结构:
▲图1 振荡器
当增益满足∣f∣×∣a∣≥1,且相位条件满足α+β=2π时,构成正反馈环路,起振条件得以满足。上图即构成一个振荡器。

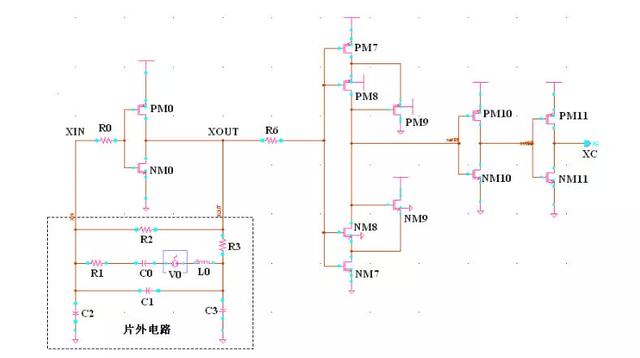

晶振原理

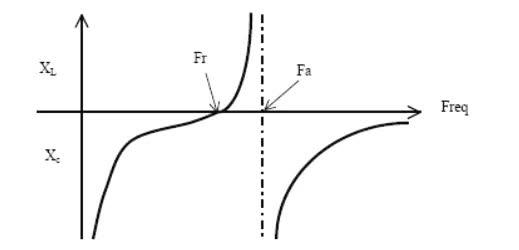

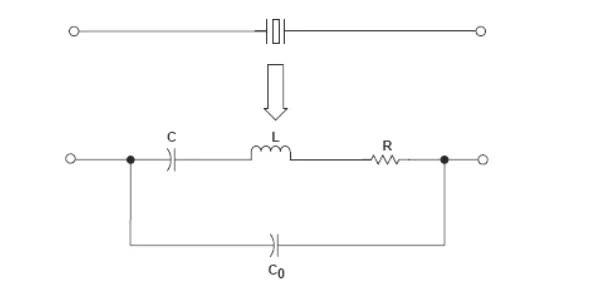

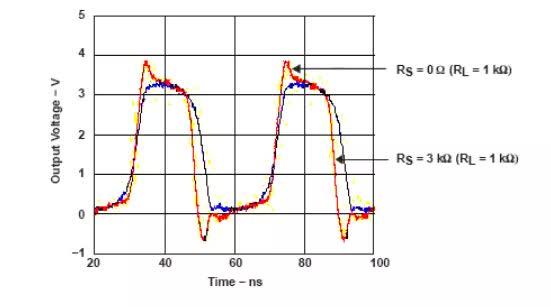

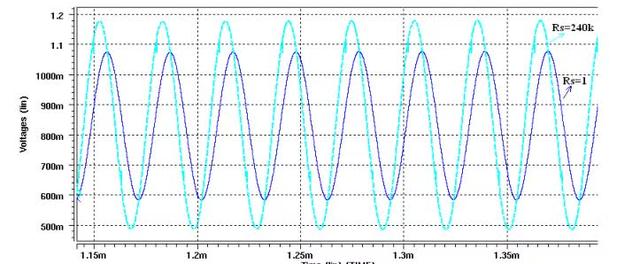

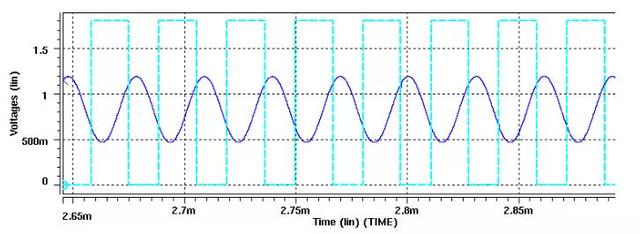

当在晶体两端加上一定的交变电场,晶片就会产生机械形变,石英晶体振荡器是利用石英晶体的压电效应制的一种谐振器件,若在石英晶体的两个电极上加一电场,晶片就会产生机械变形。同时这个机械形变又会产生相应的交变电压,并且其特征频率下的振幅比其他频率点的振幅大得多。根据这个特点,为了得到低的起振电压和短的起振时间
