CAD

图块

全攻略——第三期

在图块全攻略这套课程里

通过前两期的学习

我们已经掌握了如何创建块、插入块

CAD图块全攻略第一期——插入块和定义块 - 建筑会馆的文章 - 知乎

建筑会馆：CAD图块全攻略第一期——插入块和定义块​zhuanlan.zhihu.com

以及如何给块定义属性

CAD图块全攻略第二期——如何制作图框，方便每次调用！ - 建筑会馆的文章 - 知乎

建筑会馆：CAD图块全攻略第二期——如何制作图框，方便每次调用！​zhuanlan.zhihu.com

基本掌握了以后

就可以来点高级的了

想要学习就耐下心来哦

序章 关于动态块

首先我们来看一个很官方的定义：动态块包含规则或参数，用于说明当块参照插入图形时如何更改块参照的外观。

用处：你可以使用动态块插入可更改形状、大小或配置的一个块，而不是插入许多静态块定义中的一个，来达到提高效率的目的。

好嘛我知道你懒得看定义，那就来看一个直观的例子：

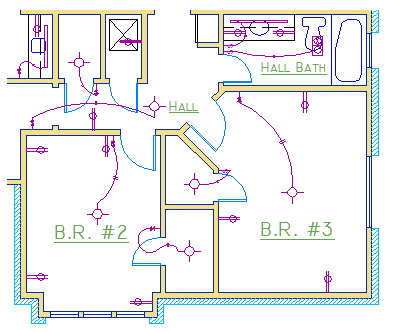

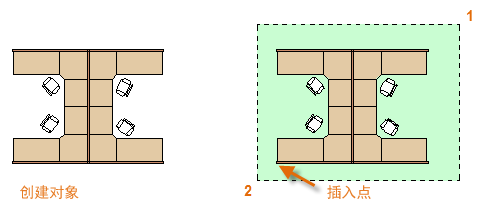

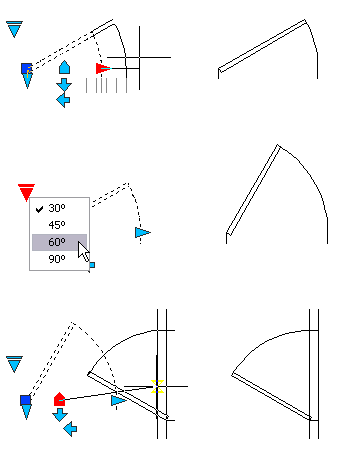

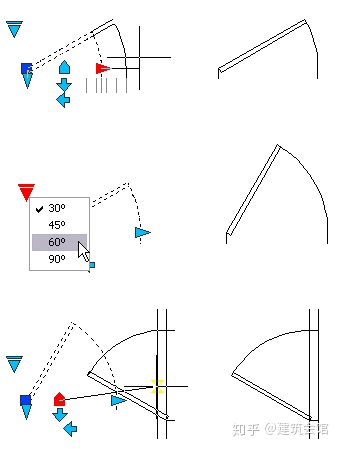

例如，我们可以创建一个可改变大小的门挡，而无需创建多种不同大小的内部门挡。

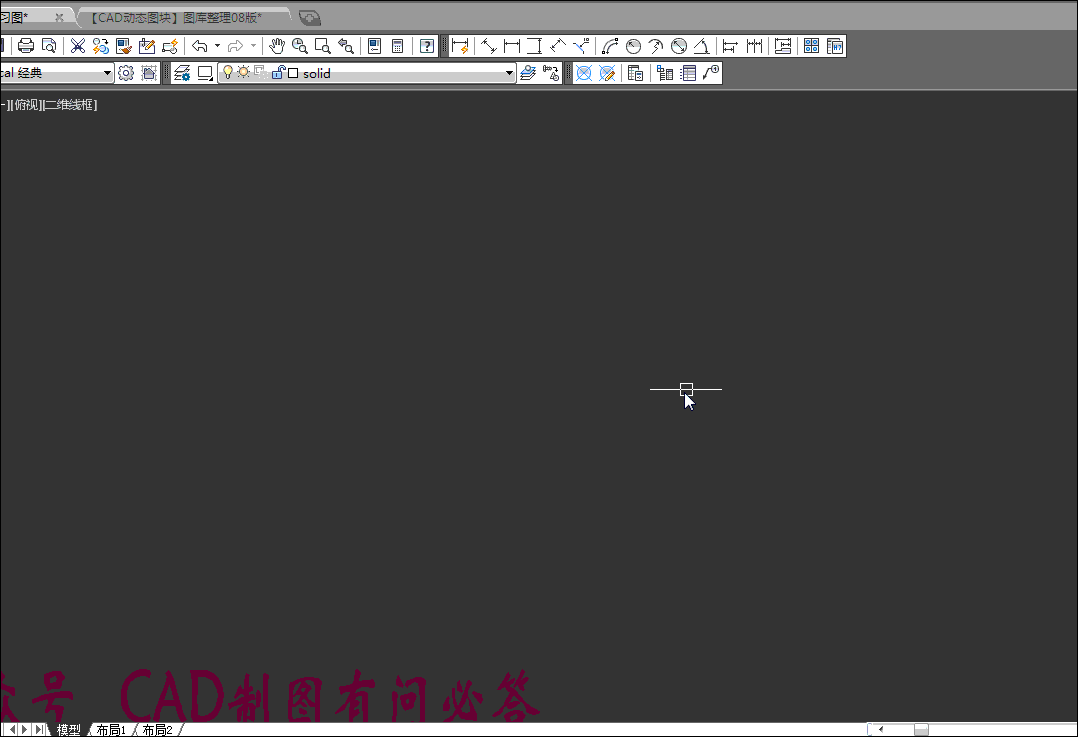

动态图演示：

第一章 创建动态块的步骤

演示看过了，我们现在来学习怎么创建动态块。

前面转载过欧特克官方的一个简单例子，是让金箍棒变长变粗的动态块，点击蓝色字体可以直达→

图文教学 | 金箍棒动态块​mp.weixin.qq.com

什么？为什么要用这么污的例子？这就是个谜了

为了更全面的学习动态块，我们先来一个相对复杂一点的例子。

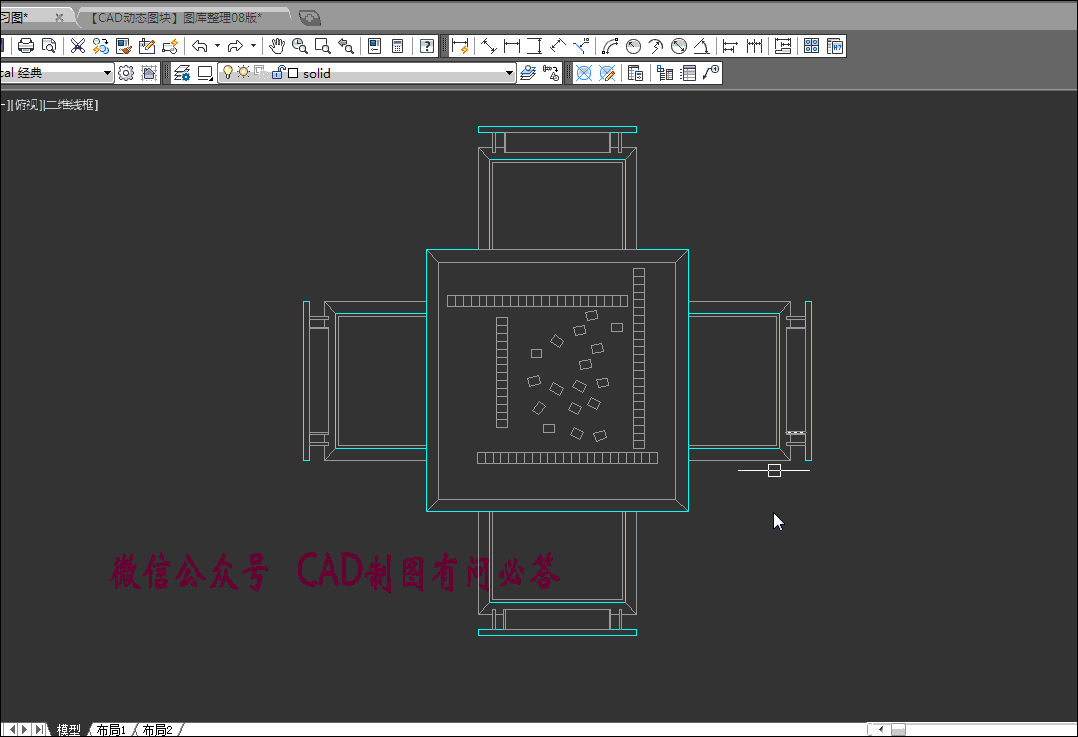

先来看效果：

目标分析

在这个例子中，我们注意到有这几个功能：

点击可以移动位置。

点击桌子可以旋转方向。

点击桌子的大小可以伸缩。

点击桌子的大小可以伸缩。

准备：创建块

1. 首先我们绘制好第一个桌子的类型【中式麻将桌】：

2、然后选中这个桌子，输入命令B，把它变成块，然后选中它单机右键，在快编辑器中打开：

第一步、实现点击移动位置

在块编辑器打开后，就会出现【块编写选项板】，这个板板有我们需要的大多数功能，值得好好研究一番！

点击块编写选项板-基点，然后选一个位置放置基点，这样就实现了第一个功能！

什么？

基点放在哪？

你开心就好！

第二步、实现点击旋转方向

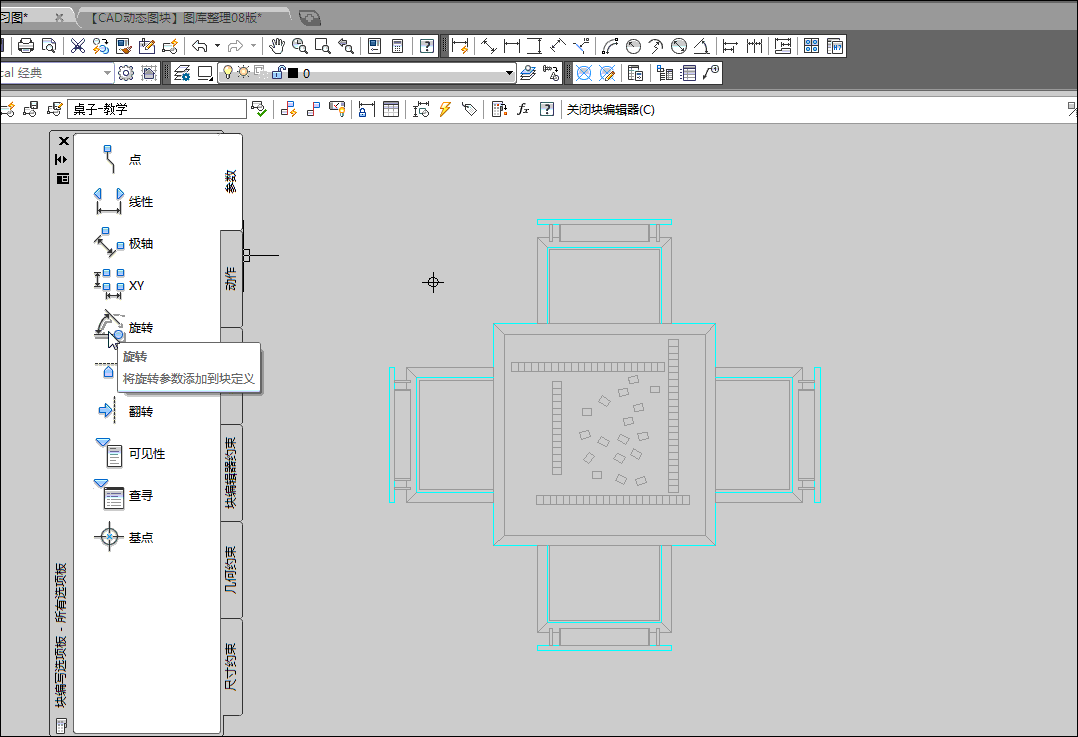

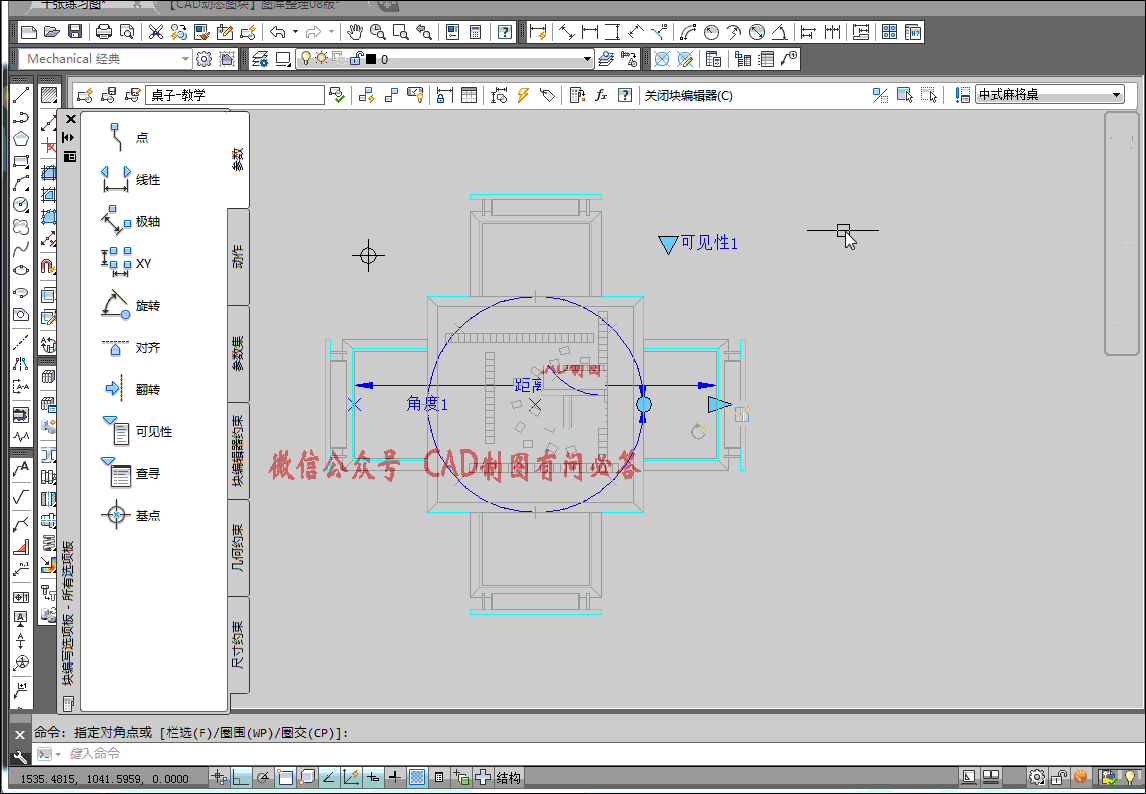

1. 点击【块编写选项板】-【参数】-【旋转】来设置一个角度参数，先找到旋转中心单击鼠标，再找到第二点单机鼠标。第二点可以随意放，你开心就好，到时候会显示再第二点的位置。
2. 点击【块编写选项板】-【动作】-【旋转】选择刚刚设置的角度参数，空格，在选择旋转对象（桌子），空格，这样你就可以闭着眼旋转了！

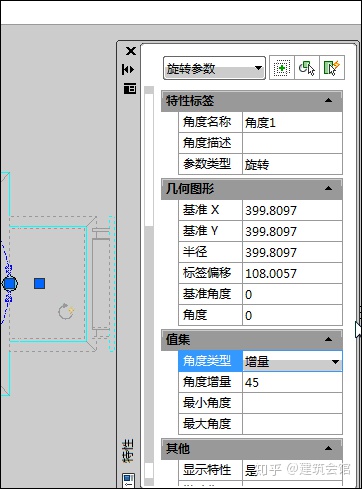

3. 如果你不想闭着眼旋转，可以选中角度参数，按下快捷键Ctrl+1，找到值集，来设置一个角度增量，让它以一定角度的倍数来旋转；

或者设置一个列表，让它按照你规定的角度旋转！

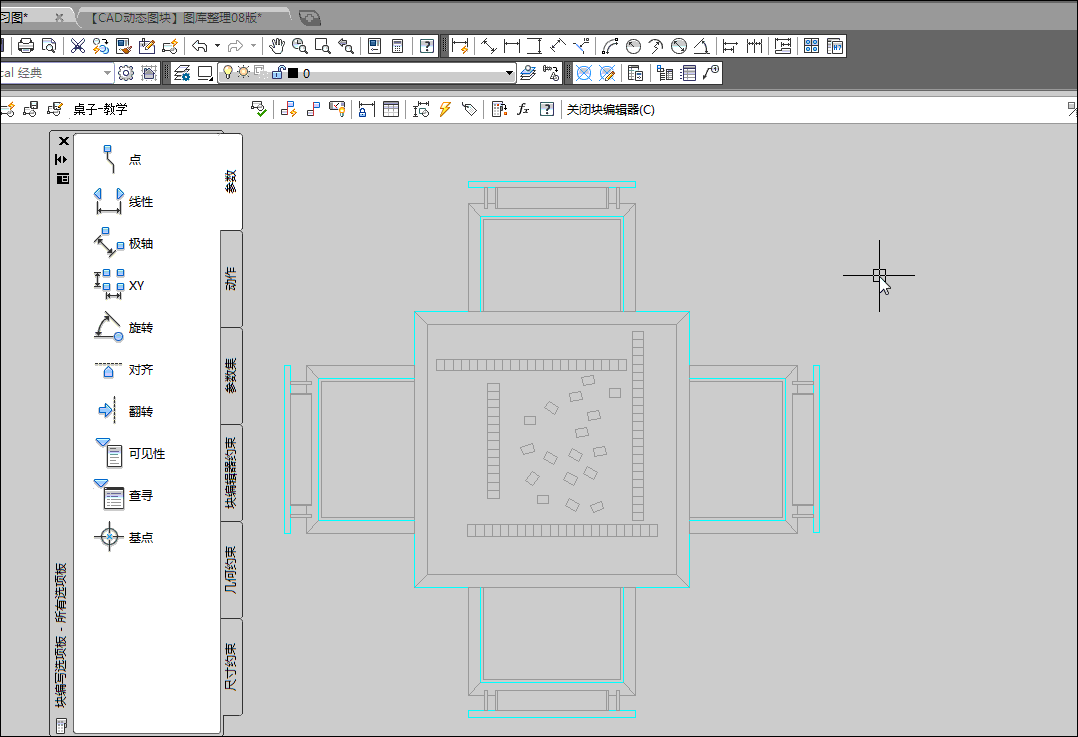

别急，下面是动态图演示

技巧预警

发现了没，设置动作的两步套路：

1.先设置参数，设置好以后会有黄色的感叹号。

2.再设置动作，设置时选择第一步设置的参数，这样感叹号就消失了。

其实就是这么很简单的两步，简单摸索一下你就是大神！

第四步、实现点击换张桌子

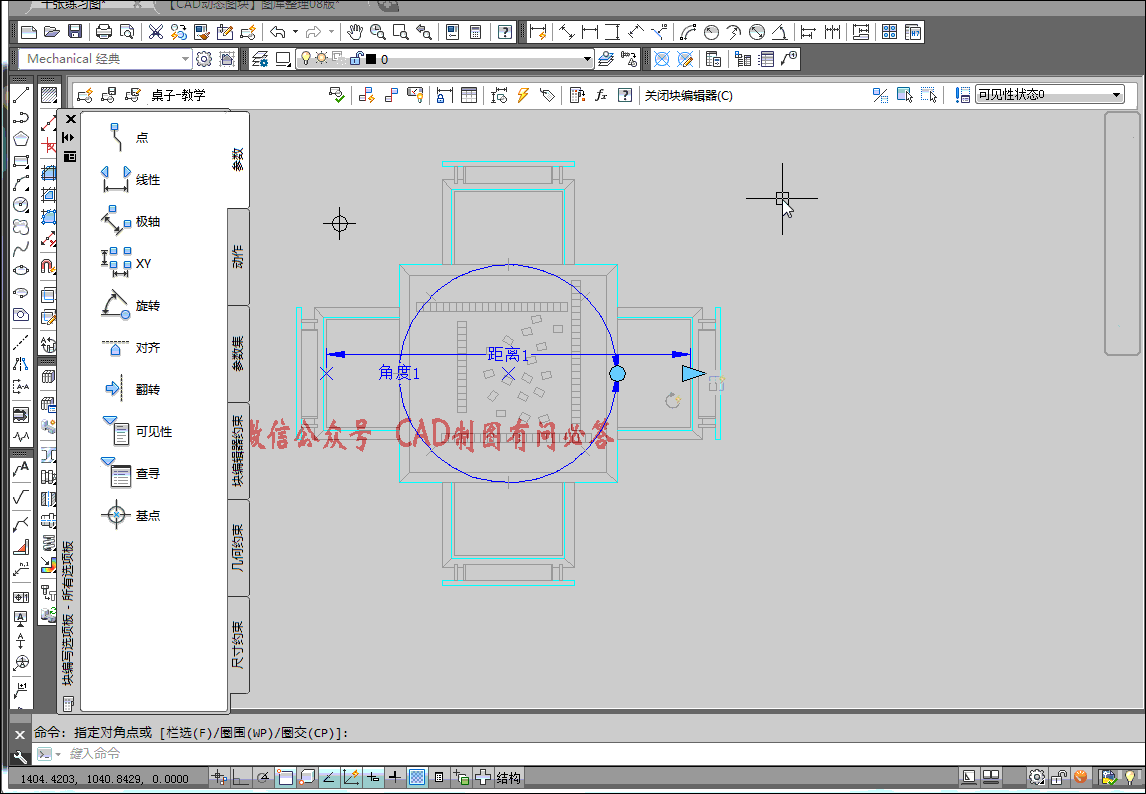

1、点击【块编写选项板】-【参数】-【可见性】来设置一个可见性参数，随便找一个点，单机鼠标，让

安静的躺在那里。

2、单击【管理可见性状态】，将当前的可见性命名为【中式麻将桌】，再新建一个【西式麻将桌】！

3、新建好以后点确定，切换到西式麻将桌状态，然后点击【使不可见】，我们把中式的四把椅子隐藏掉！

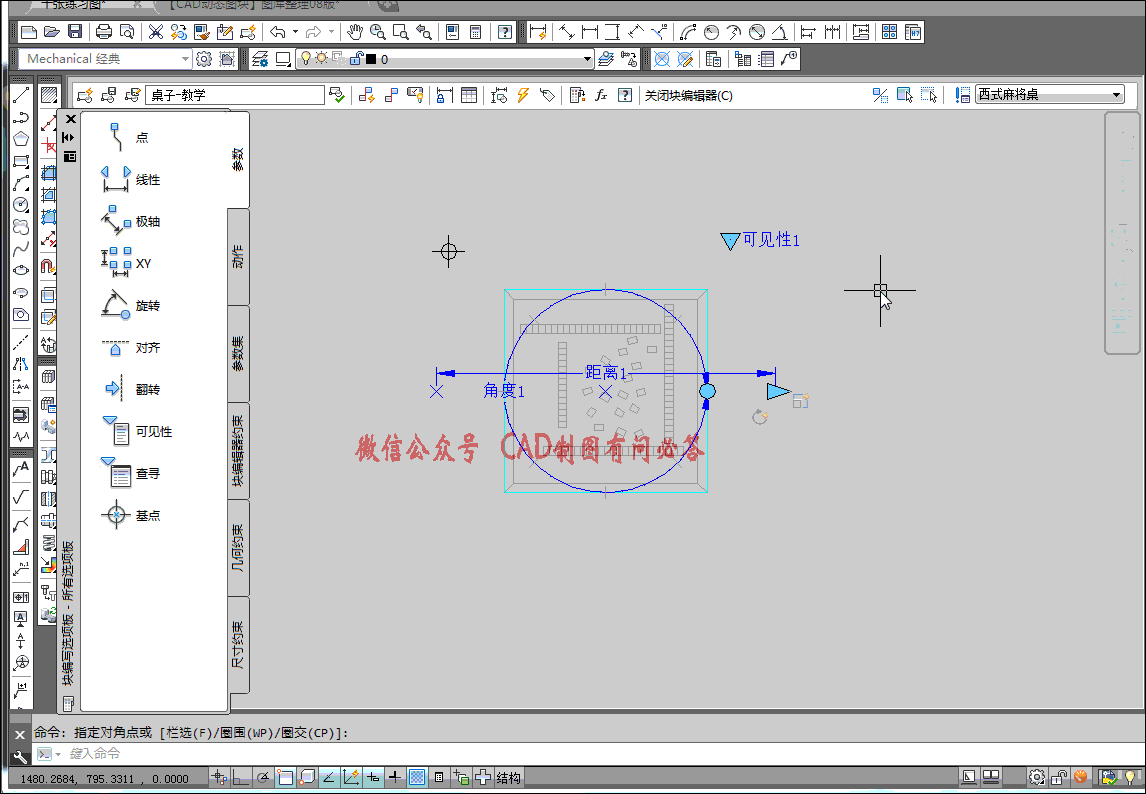

别急，下面是动态图演示

4、让我们随意勾勒几笔，绘制四把西式的椅子，摆在麻将桌的四周

1. 5、这样西式麻将桌就做好了，再切换到中式麻将桌看一下！发现椅子重合了！

6、这时处于中式麻将桌状态，所以再点击【使不可见】，选中西式的四把椅子把它隐藏掉！为了方便选择，我把它移动了一下，不过要记得隐藏后再移动回来！

7、让我们保存一下，看看使用效果：

老司机忠告

为了讲解需要，CAD是最后才设置的可见性状态，实际应用中一定要先设置可见性，再设置动态！否则你会返工
