比率差动保护试验

最新推荐文章于 2023-11-20 13:19:33 发布
VIP文章 最新推荐文章于 2023-11-20 13:19:33 发布
阅读量6.6k 收藏 9
点赞数 1
分类专栏： 电气 文章标签： 电学
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_42477517/article/details/114983807
版权

差动保护原理：

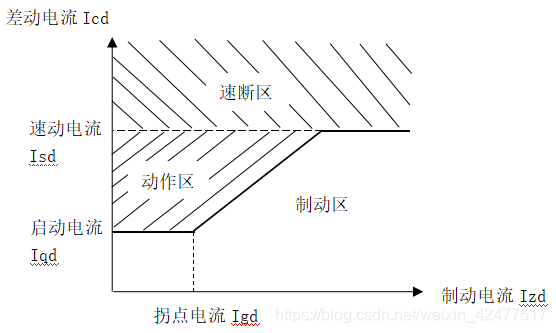

比率差动动作区间图

比率制动系数S--图中斜率

差动电流

制动电流

K--差动平衡系数，为高压侧、低压侧二次额定电流比

I1--高压侧二次电流

I2--低压侧二次电流

有的保护装置采用分相差动，即同相做一组差动计算
