ENSP演示:配置LACP模式的链路聚合

一、LACP模式链路聚合简介
以太网链路聚合是指将多条以太网物理链路捆绑在一起成为一条逻辑链路,从而实现增加链路带宽的目的。链路聚合分为手工模式LACP模式

LACP模式需要有链路聚合控制协议LACP的参与。当需要在两个直连设备间提供一个较大的链路带宽而设备支持LACP协议时,建议使用LACP模式。LACP模式不仅可以实现增加带宽、提高可靠性、负载分担的目的,而且可以提高Eth-Trunk的容错性、提供备份功能

LACP模式下,部分链路是活动链路,所有活动链路均参与数据转发。如果某条活动链路故障,链路聚合组自动在非活动链路中选择一条链路作为活动链路,参与数据转发的链路数目不变。

二、配置注意事项
1、一个Eth-Trunk接口中的成员接口必须是以太网类型和速率相同的接口。
2、Eth-Trunk链路两端相连的物理接口的数量、速率、双工方式、流控配置必须一致。
3、如果本端设备接口加入了Eth-Trunk,与该接口直连的对端接口也必须加入Eth-Trunk,两端才能正常通信。
4、两台设备对接时需要保证两端设备上链路聚合的模式一致。

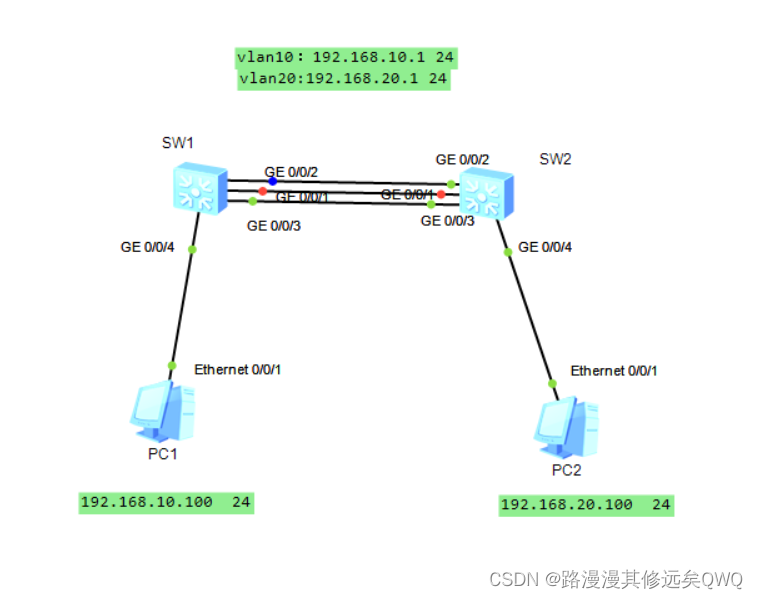

如图所示:SW1和SW2通过以太网连接,希望Sw1和Sw2之间能够提供较大的链路带宽来使相同VLAN间互相通信在这里插入图片描述

优点:
两条活动链路具有负载分担的能力。
两设备间的链路具有1条冗余备份链路,当活动链路出现故障时,备份链路 替代故障链路,保持数据传输的可靠性。
同VLAN间可以相互通信。

思路:

1.创建Eth-Trunk,配置Eth-Trunk为LACP模式,实现链路聚合功能。
2.将成员接口加入Eth-Trunk。
3.配置系统优先级,确定主动端,按照主动端设备的接口选择活动接口。
4.配置活动接口上限阈值,实现保证带宽的情况下提高网络的可靠性。
5.配置接口优先级,确定活动链路接口,优先级高的接口将被选作活动接口。
6.创建VLAN并将接口加入VLAN。

三、操作步骤
1、在Sw1上创建Eth-Trunk1并配置为LACP模式。Sw2的配置与SW1类似,不再赘述

[HUAWEI] sysname SwitchA
[SW1] interface eth-trunk 1   //创建ID为1的Eth-Trunk接口
[SW1-Eth-Trunk1] mode lacp   //配置链路聚合模式为LACP模式
[SW1-Eth-Trunk1] quit

2、配置SW1上的成员接口加入Eth-Trunk1。SW2的配置与SW1类似,不再赘述

[SW1] interface gigabitethernet 0/0/1
[SW1-GigabitEthernet0/0/1] eth-trunk 1   //将GE0/0/1接口加入Eth-Trunk1中
[SW1-GigabitEthernet0/0/1] quit
[SW1] interface gigabitethernet 0/0/2
[SW1-GigabitEthernet0/0/2] eth-trunk 1   //将GE0/0/2接口加入Eth-Trunk1中
[SW1-GigabitEthernet0/0/2] quit
[SW1] interface gigabitethernet 0/0/3
[SW1-GigabitEthernet0/0/3] eth-trunk 1   //将GE0/0/3接口加入Eth-Trunk1中
[SW1-GigabitEthernet0/0/3] quit

3、在SW1上配置系统优先级为100,使其成为LACP主动端

[SW1] lacp priority 100   //系统LACP优先级缺省为32768,修改SwitchA的优先级大于SwitchB的优先级,作为主动端

4、在SW1上配置活动接口上限阈值为2

[SW1] interface eth-trunk 1
[SW1-Eth-Trunk1] max active-linknumber 2   //链路聚合组活动接口数的上限阈值缺省是8,修改活动接口数的上限阈值为2
[SW1-Eth-Trunk1] quit

5、SW1上配置接口优先级确定活动链路

[SW1] interface gigabitethernet 0/0/1
[SW1-GigabitEthernet0/0/1] lacp priority 100   //接口LACP优先级缺省为32768,修改GE0/0/1接口的LACP优先级为100,作为活动接口
[SW1-GigabitEthernet0/0/1] quit
[SW1] interface gigabitethernet 0/0/2
[SW1-GigabitEthernet0/0/2] lacp priority 100   //接口LACP优先级缺省为32768,修改GE0/0/2接口的LACP优先级为100,作为活动接口
[SW1-GigabitEthernet0/0/2] quit

6、创建VLAN并将接口加入VLAN。 创建VLAN10和VLAN20并分别加入接口。SW2的配置与SW1类似,不再赘述。

[SW1] vlan batch 10 20
[SW1] interface gigabitethernet 0/0/4
[SW1-GigabitEthernet0/0/4] port link-type trunk   //设置接口链路类型为trunk,接口缺省链路类型不是trunk口
[SW1-GigabitEthernet0/0/4] port trunk allow-pass vlan 10
[SW1-GigabitEthernet0/0/4] quit
[SW1] interface gigabitethernet 0/0/5
[SW1-GigabitEthernet0/0/5] port link-type trunk   //设置接口链路类型为trunk,接口缺省链路类型不是trunk口
[SW1-GigabitEthernet0/0/5] port trunk allow-pass vlan 20
[SW1-GigabitEthernet0/0/5] quit

配置Eth-Trunk1接口允许VLAN10和VLAN20通过。SW2的配置与SW1类似,不再赘述。

[SW1] interface eth-trunk 1
[SW1-Eth-Trunk1] port link-type trunk   //设置接口链路类型为trunk,接口缺省链路类型不是trunk口
[SW1-Eth-Trunk1] port trunk allow-pass vlan 10 20
[SW1-Eth-Trunk1] quit

7、验证配置结果

[sw1]dis eth-trunk 1
Eth-Trunk1's state information is:
Local:
LAG ID: 1                   WorkingMode: STATIC
Preempt Delay: Disabled     Hash arithmetic: According to SIP-XOR-DIP
System Priority: 100        System ID: 4c1f-ccb0-0dc3
Least Active-linknumber: 1  Max Active-linknumber: 2
Operate status: up          Number Of Up Port In Trunk: 2
--------------------------------------------------------------------------------
ActorPortName          Status   PortType PortPri PortNo PortKey PortState Weight
GigabitEthernet0/0/1   Unselect 1GE      100     2      305     10100010  1
GigabitEthernet0/0/2   Selected 1GE      100     3      305     10111100  1
GigabitEthernet0/0/3   Selected 1GE      32768   4      305     10111100  1

Partner:
--------------------------------------------------------------------------------
ActorPortName          SysPri   SystemID        PortPri PortNo PortKey PortState
GigabitEthernet0/0/1   0        0000-0000-0000  0       0      0       10100011
GigabitEthernet0/0/2   32768    4c1f-cc39-1ba7  32768   3      305     10111100
GigabitEthernet0/0/3   32768    4c1f-cc39-1ba7  32768   4      305     10111100

PC1pingPC2

PC>ping 192.168.20.1

Ping 192.168.20.1: 32 data bytes, Press Ctrl_C to break
From 192.168.20.1: bytes=32 seq=1 ttl=255 time=31 ms
From 192.168.20.1: bytes=32 seq=2 ttl=255 time=15 ms
From 192.168.20.1: bytes=32 seq=3 ttl=255 time=15 ms
From 192.168.20.1: bytes=32 seq=4 ttl=255 time=31 ms
From 192.168.20.1: bytes=32 seq=5 ttl=255 time=16 ms

--- 192.168.20.1 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 15/21/31 ms

当SW1的G0/0/1口断开时,链路状态

[sw1-GigabitEthernet0/0/1]undo shutdown
Info: Interface GigabitEthernet0/0/1 is not shutdown.
[sw1-GigabitEthernet0/0/1]q
[sw1]dis eth-trunk 1
Eth-Trunk1's state information is:
Local:
LAG ID: 1                   WorkingMode: STATIC
Preempt Delay: Disabled     Hash arithmetic: According to SIP-XOR-DIP
System Priority: 100        System ID: 4c1f-ccb0-0dc3
Least Active-linknumber: 1  Max Active-linknumber: 2
Operate status: up          Number Of Up Port In Trunk: 2
--------------------------------------------------------------------------------
ActorPortName          Status   PortType PortPri PortNo PortKey PortState Weight
GigabitEthernet0/0/1   Unselect 1GE      100     2      305     10100010  1
GigabitEthernet0/0/2   Selected 1GE      100     3      305     10111100  1
GigabitEthernet0/0/3   Selected 1GE      32768   4      305     10111100  1

Partner:
--------------------------------------------------------------------------------
ActorPortName          SysPri   SystemID        PortPri PortNo PortKey PortState
GigabitEthernet0/0/1   0        0000-0000-0000  0       0      0       10100011
GigabitEthernet0/0/2   32768    4c1f-cc39-1ba7  32768   3      305     10111100
GigabitEthernet0/0/3   32768    4c1f-cc39-1ba7  32768   4      305     10111100
