GB/T12464 普通木箱包装标准规定(国家标准)

1  范围普通木箱

GB/T12464-2016

本标准规定了普通木箱的分级、类型、基本要求、结构与尺寸、构件加工要求、试验与检验等。本标准适用于内装物质量在200 kg以下，内尺寸长、宽、高之和在2.6 m或体积1 II13以下普通木箱(以下简称木箱)的设计、生产制造与检验。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修订单)适用于本文件。

    GB/T 1931木材含水率测定方法

    GB /T 4857(所有部分) 包装  运输包装件基本试验

    GB/T 7284 框架木箱

    GB/T 18926包装容器 木构件

    GB/T 20241 单板层积材

    GB/T 24311组合式包装箱用胶合板

    GB/T 25820 包装用钢带

YB/T 5002 -一般用途圆钢钉

3 分级

木箱按内装物在容器内的载荷情况和流通环境条件的不同分为两级。

一级：主要用于内装物在容器内的载荷状态为集中载荷，或流通环境复杂，转载次数多，流通过程中可能遭受到较大的外力危害时。

二级：主要用于内装物在容器内的载荷状态为均布载荷，或流通环境较好，转载次数少，流通过程中可能遭受的外力不大的情况时。

4 类型

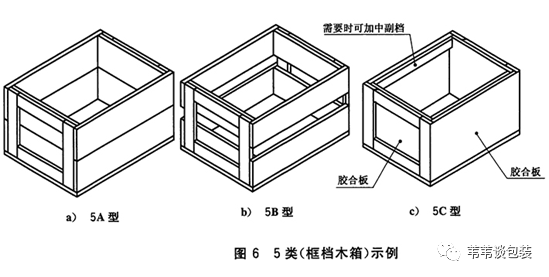

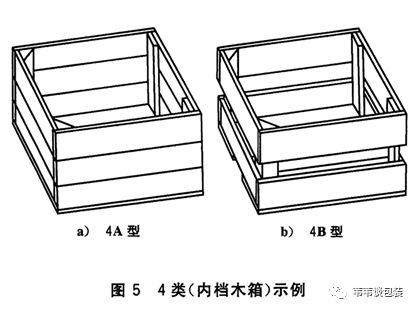

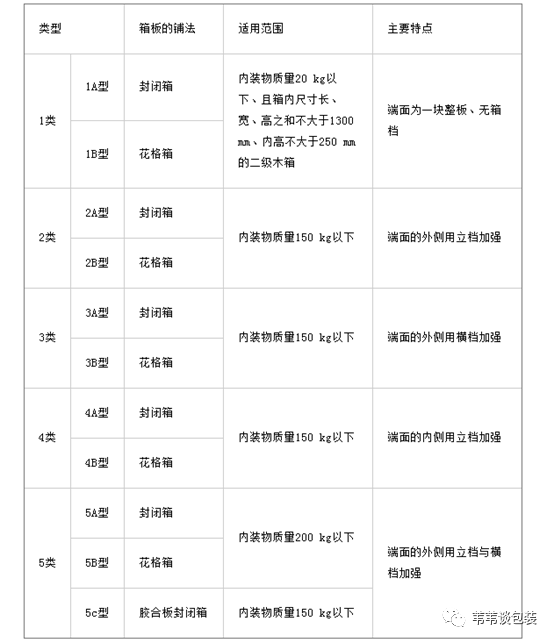

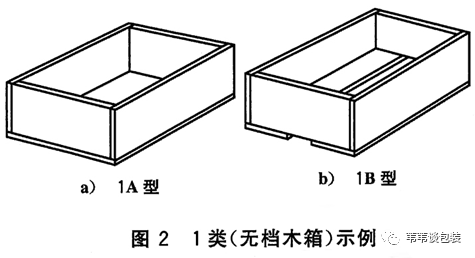

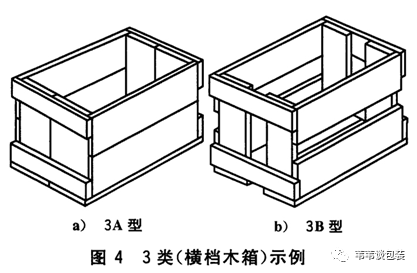

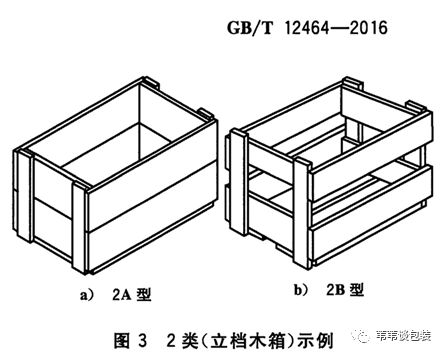

木箱由侧面、端面、底和盖组成，木箱各部分的名称如图1所示。木箱按端板和端档结构的不同分类如表1所示，各类型木箱的结构见图2～图6。

GB/T12464-2016

5 基本要求

5.1  材料

5.1.1  木材

5.1.1.1  种类

    木箱用材以落叶松、松木、桦木、榆木、枫杨、荷木等为主，也可以使用强度相同或更大的树种，包括符合GB/T 20241规定的结构用单板层积材(LVL)。

5.1.1.2含水率

    木材的含水率一般不大于20%，但外箱档与B型箱的木材的含水率可在24%以下。

5.1.1.3缺陷

    木材的允许缺陷限度按GB/T 18926的规定。

5.1.1.4尺寸偏差

    木构件的宽度与厚度尺寸不大于20 mm时，其偏差为-1 mm～+2mm;大于20 mm时，其偏差为±2 mm。

5.1.1.5木材的许用强度

    木箱用木材的许用强度应符合GB/T 7284的规定。

5.1.1.6木材的防虫害处理

    必要时，应对木材(LVL除外)进行药物熏蒸、加热等防虫害处理。

5.1.2胶合板

    胶合板一般选用GB/T 24311中规定的合格品或性能与之同等以上的其他胶合板。

5.1.3金属件

5.1.3.1钢钉

    钢钉按YB/T 5002的规定，根据情况也可以使用涂胶钉、倒刺钉、托盘钉、自动钉钉机用钉及U型钉等。

5.1.3.2钢带

    钢带的质量应符合GB/T 25820的规定。

5.1.3.3护棱

    护棱的材质与钢带相同，需要时可进行防锈处理。

5.2  间隙

    为防止内装物因接触木箱内面而引起损伤，设计时应留出适当间隙或可在其间充填缓冲材料。

5.3尺寸

    木箱的尺寸用内尺寸或外尺寸表示，内尺寸按如下规定：

    内长：两端面内面之间的距离；

    内宽：两侧面内面之间的距离；

    内高：盖和底内面之间的距离。

    外尺寸可根据木箱的内尺寸和木箱结构进行推算。

6 结构与尺寸

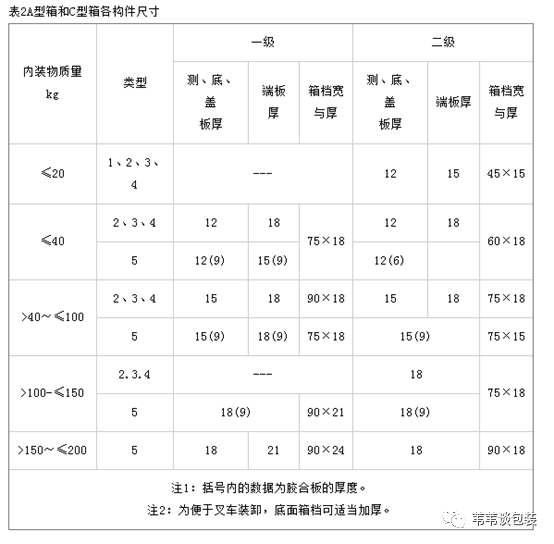

6.1  A型箱和C型箱各构件尺寸

A型箱和C型箱各构件尺寸按表2的规定。

6.2 B型箱构件尺寸

6.2.1 B型箱的箱板厚度

   B型箱的箱板厚度可采用以下任何一种方法确定：

   a)  根据花格比率(木板间隙占各面总宽的比倒)，按表3的规定相应增加A型箱的板厚。

   b)如果采用与A型箱相同的板厚，则应按花格比率相同的百分比缩短表4规定的箱档之间的 间距。

GB/T 12464-2016

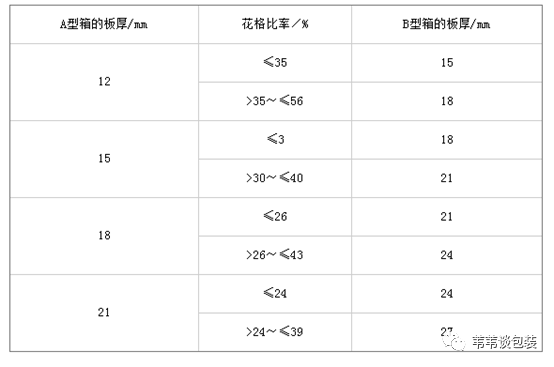

表3B型箱的箱板厚度

6.2.2 B型箱的箱档厚度

   B型箱的箱档厚度与A型箱的相同，但B型箱的箱板厚度超过表2规定的箱档厚度时，其箱档的厚度也应与表3规定的板厚相同。

6.3箱档之间的间距

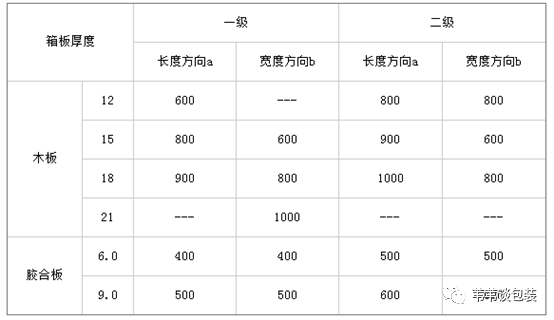

相邻箱档之间的最大间距按表4的规定。

   表4箱档之间的间距        单位为毫米

6.4木箱的加强

6.4.1加强箱档

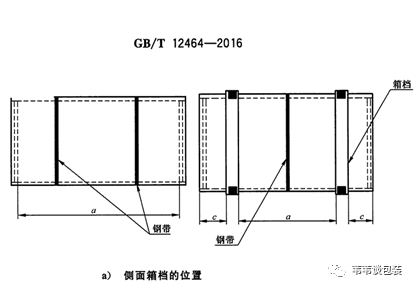

   箱档之间的间距超过表4的规定时，应使用加强箱档，加强箱档的尺寸与其他箱档的尺寸相同。对于二级木箱，且板厚不大于15 mm时，可以用钢带代替围档。侧档的数量与位置由表4和图7确定，侧面最靠两端的箱档距端面的距离c应不大于150 mm，或箱长的1/6以下。盖档与底档的数量和位置

与侧档相同，根据需要底档可以加厚。

6.4.2钢带

6.4.2.1 钢带的间距在600 mm以内；对于箱板厚度在15 mm以下、箱板为胶合板的二级木箱，钢带的间距在450 mm以内。两端钢带距木箱端部的距离应在箱长的1/6以下，但不应超过150 mm。

6.4.2.2当木箱有围档时，应在围档与围档的中间捆扎钢带，但当围档之间的距离小于表4给定间距的70%时，也可以不用钢带。

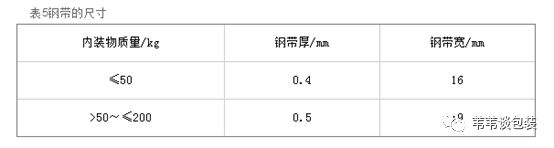

6.4.2.3钢带用捆扎机械牢固地捆在木箱上，钢带的尺寸按表5的规定。

6.4.3护棱

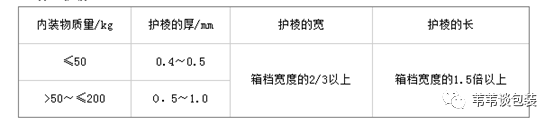

   侧档与底档、侧档与盖档接合部应用护棱加固，其尺寸按表6的规定。

   表6  护棱

GB/T 12464-2016

6.4.4其他加固方式

   当内装物较轻，而且木箱体积较小时，也可以用塑料打包带捆扎。

7构件加工要求

7.1拼板

7.1.1拼板最窄宽度：一级木箱不小于50 mm，二级木箱不小于30 mm并置于拼合中间，每个箱面只允许一块，拼合的板、档厚度应适当搭配。

7.1.2拼合的边线应相互平行，拼合的角度应为直角。单板两端倾斜度不大于2 mm，单板的钉钉部位不应有死节、虫眼。斜形板的小面宽度不小于大面宽度的二分之一。

7.1.3生产过程中的拼缝应密合。箱板长度1000 mm以下的，缝隙不大于3 mm；超过1000 mm的不大于5mm。

7.2钉接

   钉钉的方法应符合GB/T 7284的规定。

7.3木箱组装

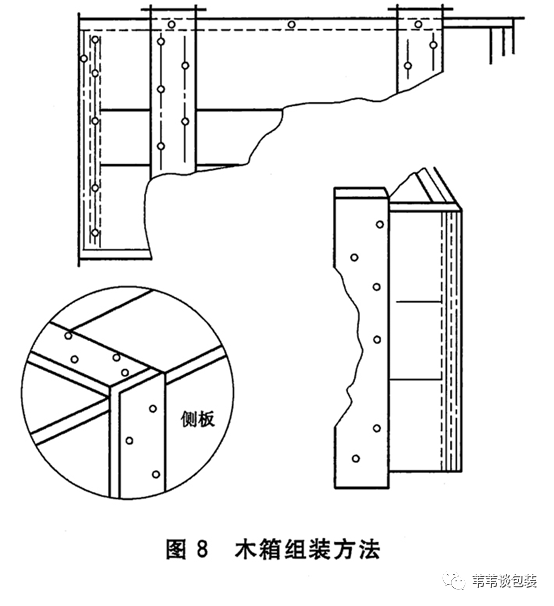

   木箱的组装方法是先将侧面安装在端面上，然后再将底和盖装在侧面和端面上，见图8。

8 试验与检验

图8木箱组装方法

8.1试验

木箱性能试验应根据内装物实际流通环境按GB/T 4857(所有部分)进行相关试验，木箱用木材含水率应按GB/T 1931规定的方法试验。

8.2检验

木箱的检验包括其结构与尺寸、材料及钉钉和组装的方法应符合第5章、第6章和第7章的规定。
