一、概述

  目前合肥地区已经形成了色选机产业集群，从整机制造到各种色选机用零部件产业都已经十分完善，作为色选机的核心部件，盒装阀目前没有一个很官方的行业标准，目前种类多，外形各异。
  目前做盒装阀的主要是国内厂家，国内的品牌有美亚（自用），中科，旭伟、晶程、坤汉等。在电磁小阀之前，盒装阀一直是国内色选机用阀的主力，但是随着电磁小阀的推广使用，目前盒装阀的市场正在萎缩。盒装阀在我的理解里，就是将国外一些单体阀做了拼装，按照驱动设计的路数，将一定数量的阀口组装在一起（通常为16口阀），这种组合在一定程度上提高阀的一致性和可靠性，同时也将阀的安装简化了；但是这种架构也导致这种阀体积较大，阀的损坏只能换整只阀，不利于维护且对组装的环境及精度都有要求。因此在电磁小阀被引进国内之后，主流色选机厂家基本都在逐渐淘汰这种盒装阀。目前一些头部色选机厂家已经全面使用电磁小阀，例如，美亚、中科。
  下面结合自己的实际使用经验对目前色选机使用的主流盒装阀进行一个分析。

二、盒装阀

1、盒装阀介绍

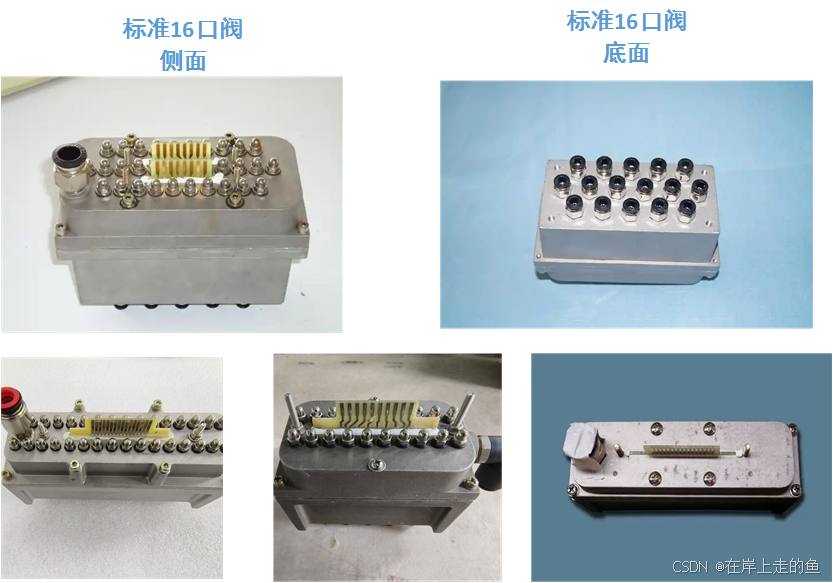

●结构分析

  目前市场上盒装阀市场占有率依然很大，但是优于没有统一的标准，所以外形、阀口数、驱动等方面都各不相同通过。

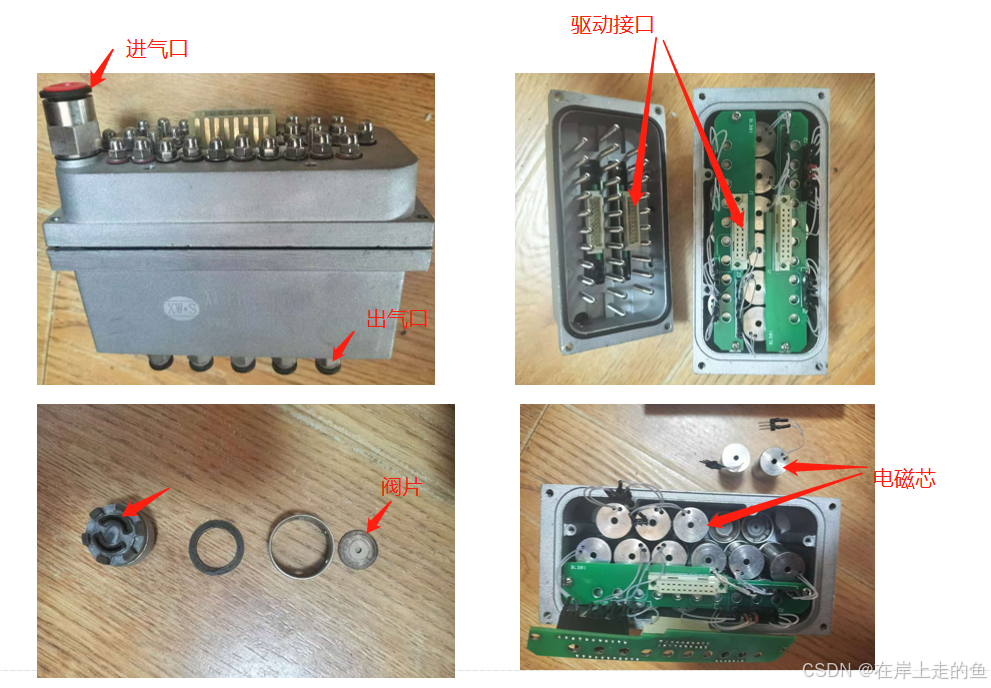

内部结构如下所示：

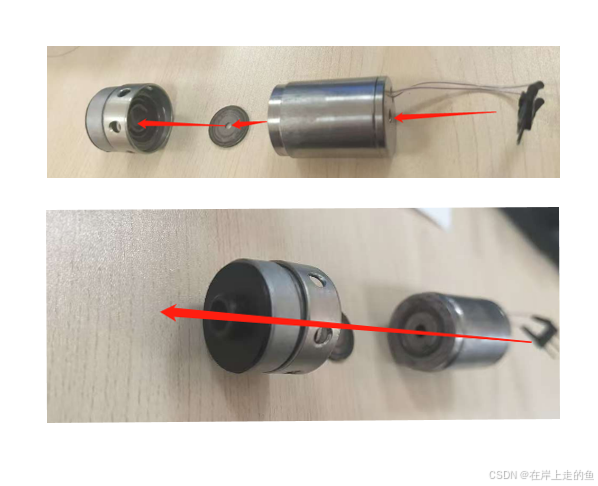

如上所示，盒装阀的结构相较于电磁小阀比较复杂，主要体现在电磁芯的设计和组装上面，电磁芯中间有一个气孔，这个气孔对于阀门的关断至关重要，当阀的进气通道内充满高气压后，高气压通过这个气孔才能把阀片压闭合，这样阀口才能关断。因此在装时必须保证磁芯气孔、阀片中心、出气组件在同一直线上，如下图所示：

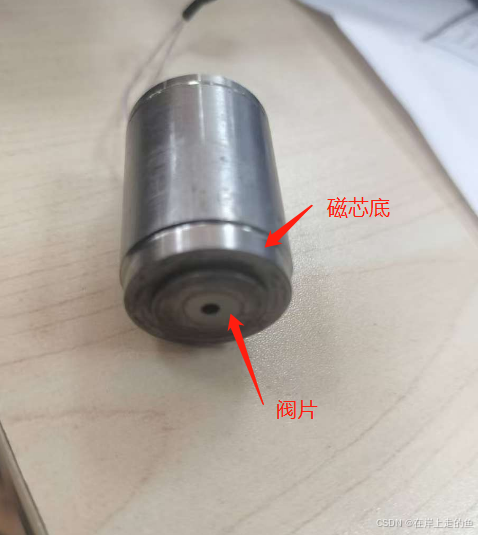

通过拆解盒装阀，发现盒装阀的阀片是带有磁性的，在自然状态下阀片与磁芯的下端处于吸紧状态，因此阀口自然状态下应该是处于常开状态。如下图所示：
通过如上拆解分析，可见盒装阀的结构和工艺要求还是非常高的。

●工作原理

  目前不管是盒装阀还是电磁小阀，驱动方式有两种，一种是PWM驱动，一种是高低压配合驱动。通过上面的分析可以知道盒装阀自然状态下处于常开状态，阀门的完全关断需要外部高压充满整个气流通路（“这就是气压不稳定时或者低气压时盒装阀容易漏气的原因”），所以盒装阀的开启需要磁芯充电积蓄能量将阀片吸气，阀门开通，此时阀片是悬浮吸到磁芯底端（“电磁小阀是阀片杠杆式翘起”），此过程需要均匀稳定足够大的磁力，而电磁小阀只要能吸气来阀片就可以了，因此盒装阀理论控制精度要高于电磁小阀。
  因为目前市场上，盒装阀的驱动主要是高低压驱动，所以这里只对高低压驱动进行简单分析。

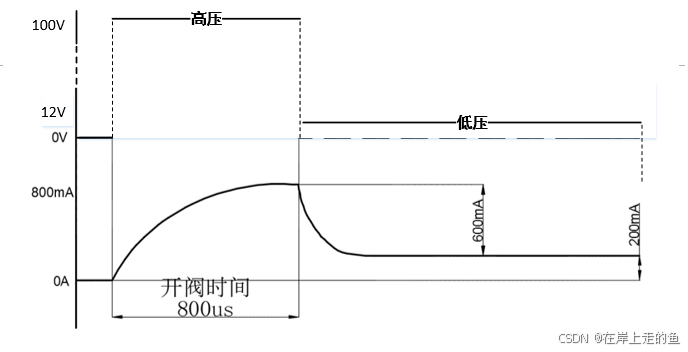

高低压驱动的原理如下：

  上面的驱动电压波形分为开阀阶段和阀开维持阶段，上图阀开维持阶段的时间为800us，这个时间其实不是固定的，与驱动的能力的有关。理论上这要阀片灵敏度足够好，阀芯能量越大阀片开启的速度就越快，目前已经能将开启时间最快压缩到100us左右。
  至于驱动电流800mA和200mA,800mA是启动电流，200mA是保持电流。这两组参数会因阀芯电阻的阻值变化而变化，但是驱动电流的大致波形是一样的。目前市场上线圈阻值基本都是13欧姆，开启电流最大能给到2.0A，保持电流能给到不超过1000mA。

●优点

 ● 能够直接买到各种齐全的驱动
 ● 没有技术壁垒和专利保护
 ● 国产品牌多，可选择性强，能够实现各种定制化

2、应用场景

  使用场景，目前市场上主流的电磁小阀有50L/min、85L/min、100L/min和150L/min两种。
 ● 50L的阀可以选的品种有：米、茶叶等
 ● 85L的阀可以选的品种有：杂粮、小颗粒矿石、种草药等
 ● 100L的阀可以选的品种有：辣椒、普通颗粒矿石等
 ● 150L的阀可以选的品种有：建筑垃圾、大颗粒矿石等
当然，什么流量的阀用于什么物料分选不是绝对的，有时小流量的也可以通过并口实现对大物料的分选。
