想要熟练应用电动机，除了基本的操作，还要对它的工作原理有深入了解，而电磁感应及磁路规律，就是掌握诸如：异步电动机、伺服电动机、步进电动机和直线电动机等工作原理的关键。今天咱们就来说说电流和磁场之间的关系。

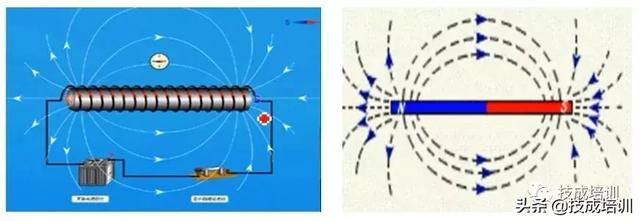

磁场是由电流产生的，有电流必有磁场，见图A

图A

1、通电直导线周围产生磁场

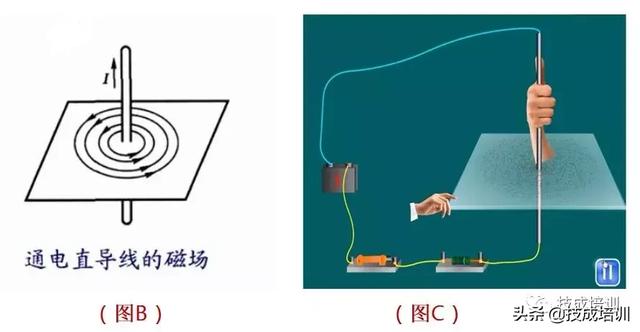

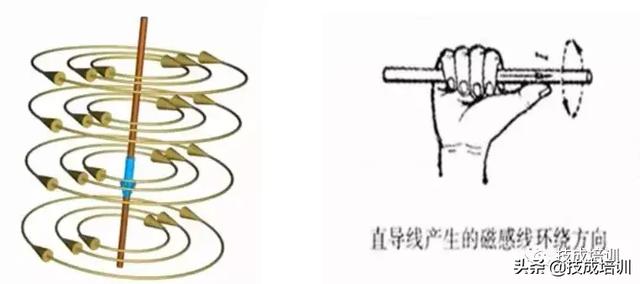

安培定则1用于判定通电直导线产生磁场的方向；用右手握住通电直导线，大拇指指向电流方向，则四指的指向就是磁力线的环绕方向。见图B、C

通电直导线产生的磁场是立体的

2、通电螺线管产生的磁场

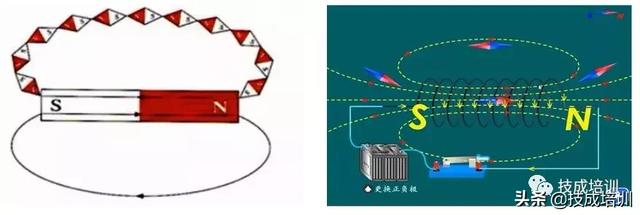

螺线管通电之后，表现出来的磁性和条形磁铁的磁性是一样的。

安培定则2用于判定通电螺线管磁场的方向；用右手握住通电螺线管，使四指弯曲与电流方向一致，而大拇指所指的那一端就是螺线管的N极。

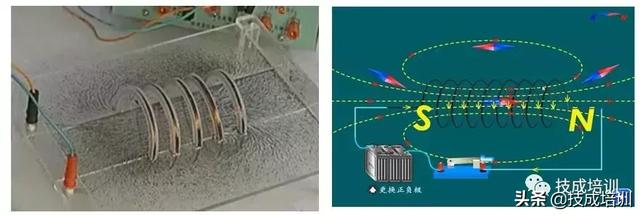

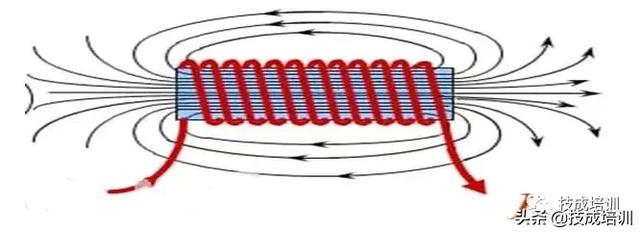

通电螺线管外部的磁力线和条形磁铁相似，内部的磁力线跟螺线管的轴线平行。

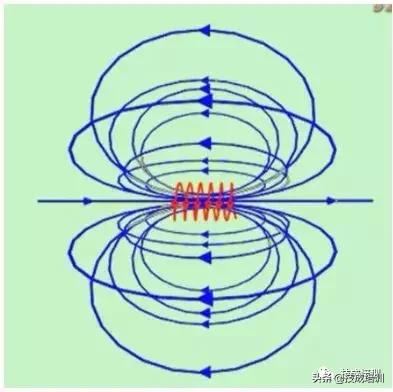

通电螺线管的磁力线是立体的。

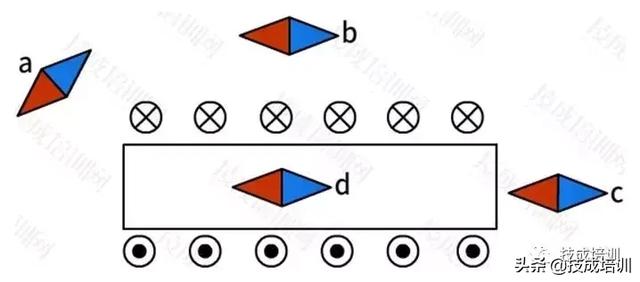

3、小磁针在磁场中的方向

小磁针放入磁场中，磁针的N极所指方向就是磁场的方向(也就是磁力线的方向)。

4、螺线管内放入铁质材料

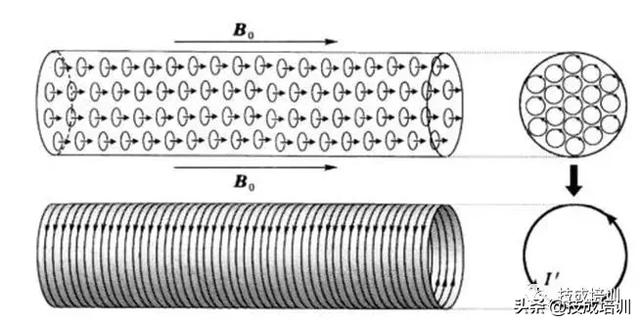

在通电螺线管内插入铁质材料或其他良导磁材料，线圈内部的磁力线密度(也称磁通密度)会提高数千倍。在螺线管两端课产生强大的N极和S极的磁力。

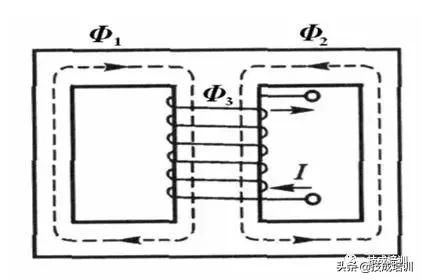

通电螺线管产生的磁力线的路径：

通电螺线管产生的磁力线进过磁阻最小的路径，即顺着铁芯的结构走。

2)、当电流通过导线时，导线下方的磁针N极转向读者，试判断导线AB中得电流方向。

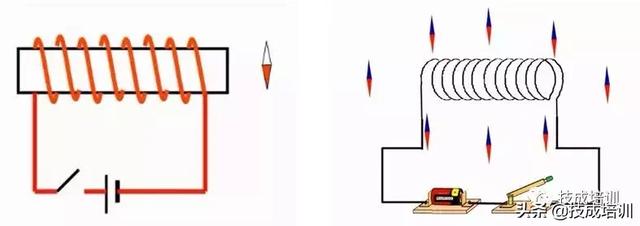

3)、判定下图开关接通后，小磁针的指向。

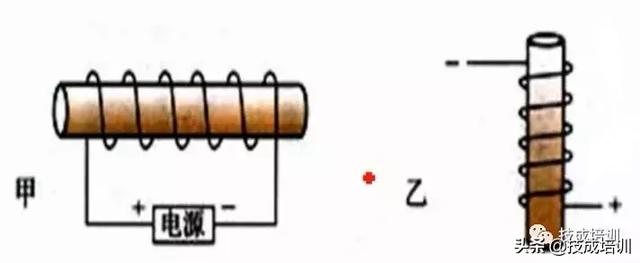

4)、判定下图那端为N极。

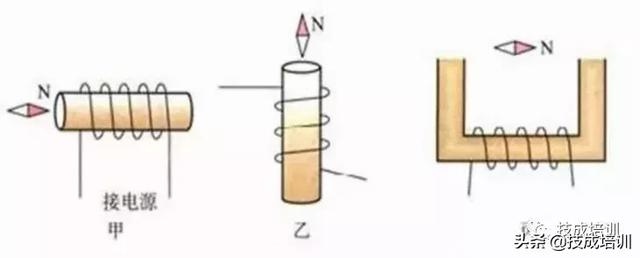

5)、根据小磁针的指向，判定线圈中电流的方向。
