滑道桥架(细节决定成败和多草图处理)

大家好，我是UG编程清梦，今天给大家分享下NX10.0-滑道桥架，希望对大家有所帮助。另外需要更多UG编程资料的朋友，可以关注私信 “UG"或者 ”UG教程 “领取。文字制作不易，望大家收藏起来，或者转发到自己空间。方便以后学习！
下面进入今天的主题

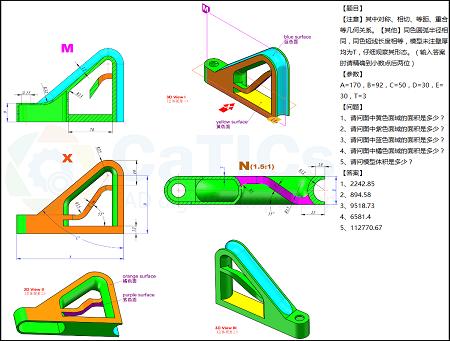

分析：重点为多草图处理，形态简单，均需要使用草图处理，首先将实体进行一下分割，每个部分再思考如何使用草图来完成。

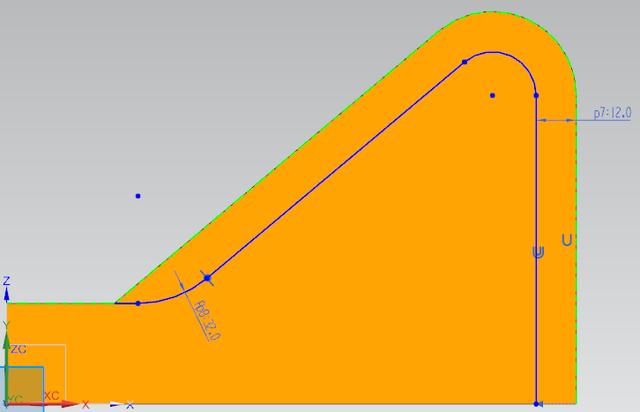

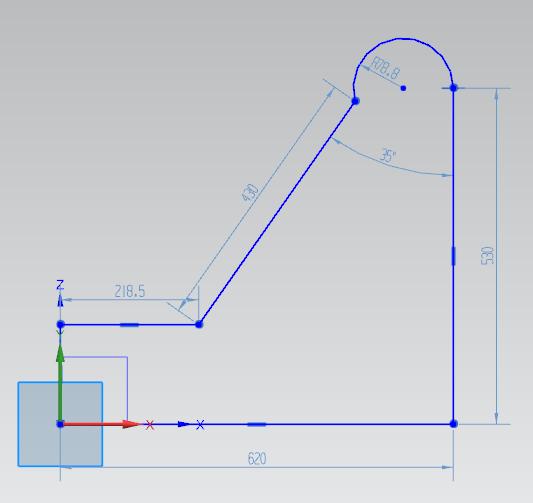

主体外形，根据图纸视图形态，在ug里选择xz基准面为主体绘制平面，利用z一次完成下图轮廓

选择圆弧和直线相切约束，d标注按照图纸标注位置进行标注，直至完全约束

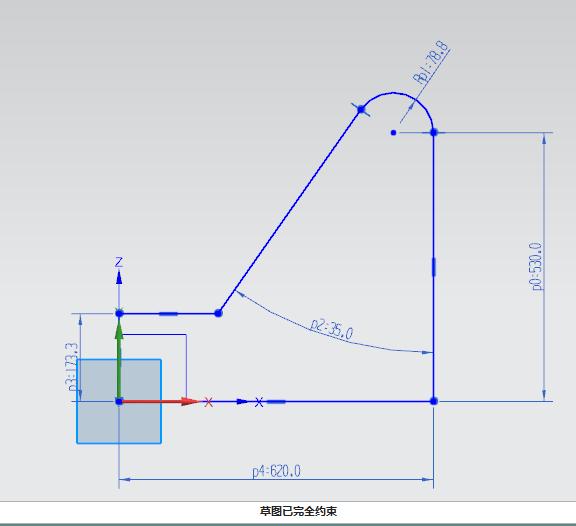

Q完成草图，编辑参数，按照图纸尺寸进行草图尺寸修改

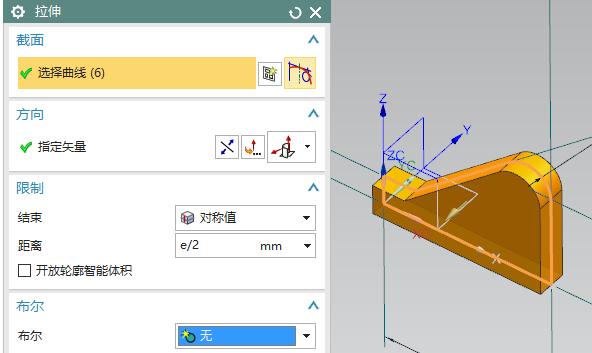

X拉伸，区域边界，直接选择封闭区域内部，进行对称拉伸，确定后，部件导航器里，右键拉伸，选择使草图为内部进行处理，净化绘图空间

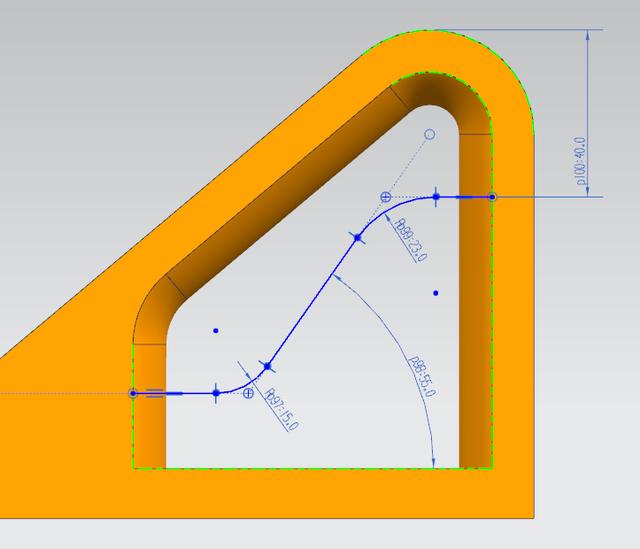

X拉伸，直接选择基准面，该草图比较简单，可以直接修改数据，所以可以不使用编辑参数，直接执行拉伸命令，偏置曲线，过滤器为相切曲线，直接选择实体棱边，进行偏置，左侧圆弧和直线利用L完成直接捕捉对齐位置的端点进行绘制，f进行圆角，d标注，直接修改数据

Q完成草图，直接对称拉伸，添加偏置，数据任意求差

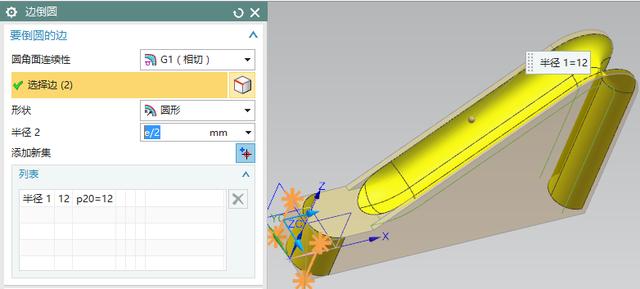

边倒圆，添加集合，做两组圆角，相切曲线，直接选择即可

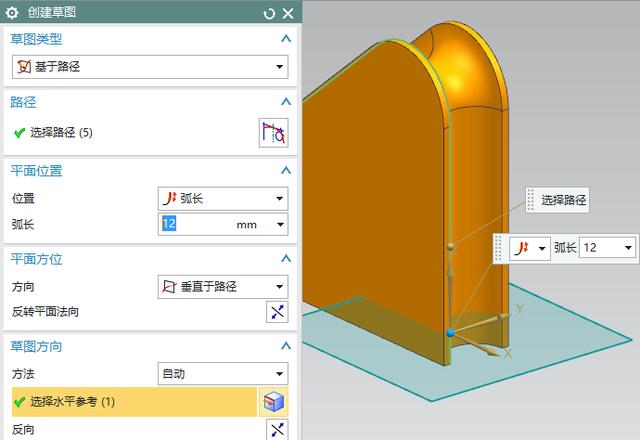

草图，路径方式，由于中间没有任何面，所以选择该方式，据图纸12高度，设置为弧长，也就是直线距离为12mm，修改草图方向

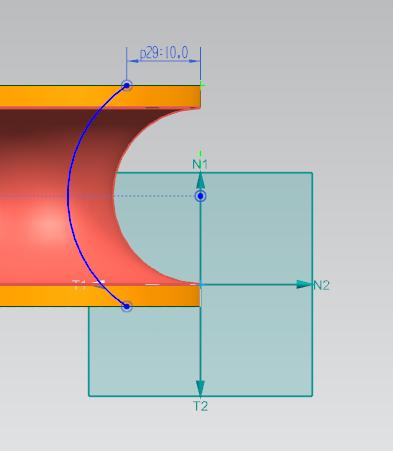

确定进入草图，a圆心方式绘制草图，约束圆心到N1轴，实现棱边对齐，基准坐标系中的x轴，实现中间对称；圆弧两头端点绘制时可以直接选择线上点，也

可以使用点到线约束，约束到棱边上，d标注距离，q完成草图。

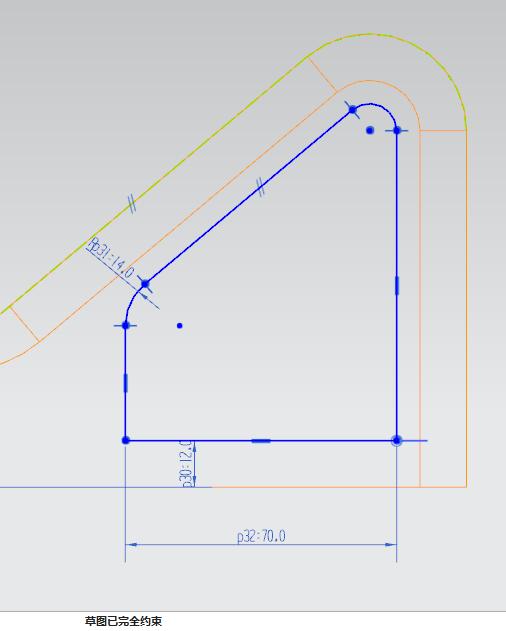

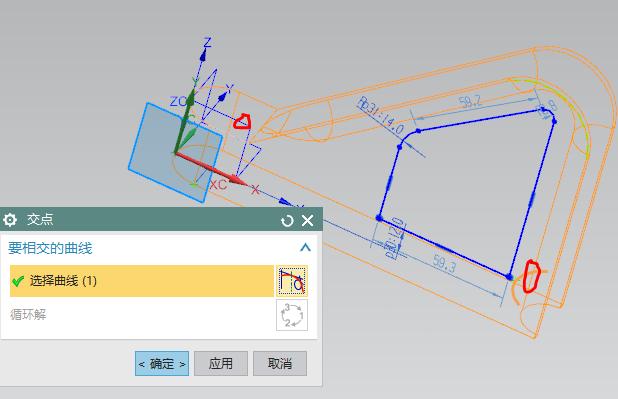

草图，选择xz基准面，利用z完成下图中轮廓线，f进行圆角，标注12和r14，交点，利用草图平面和上一圆弧打出交点，实现右侧定位

点到线上约束，实现右侧直线与极限点位对齐

平行约束，d标注宽度，实现草图完全约束。

Q完成草图，对称拉伸求差，完成中间空腔，便于抽壳

沿引导线扫掠，这个命令要求截面线必须和引导线开始或者结束位置对齐，否则不能完成扫掠，这就是圆弧绘制选择基于引导线的原因，注意上一草图不能隐藏，此处的需要借用为引导线，也可以使用实体棱边

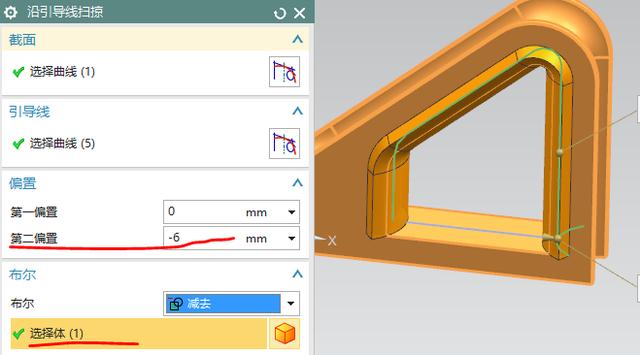

扫掠操作，添加偏置，直接求差，扫掠没有这个功能

抽壳，设置t为主厚度，添加备选面，使得连接位置填充为实体

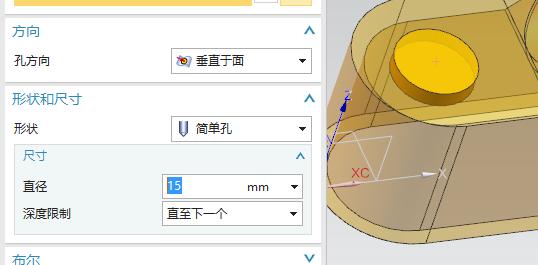

孔，直接捕捉圆心打孔

隐藏多余草图，净化建模空间

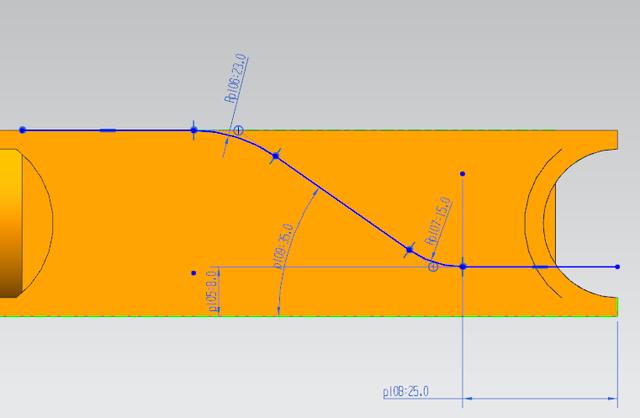

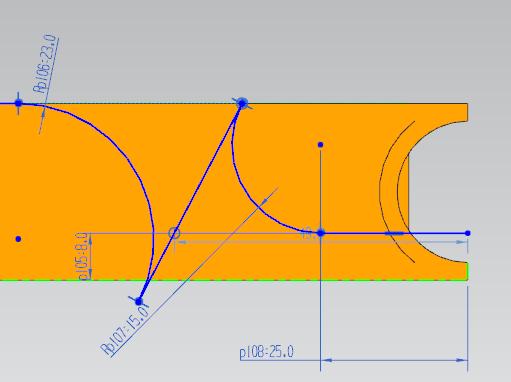

草图，选择xz基准面，z和f完成下面草图，任意位置，使用共线约束直线棱边对齐；点到线上，圆弧圆心到斜边上，把比较直观约束都做好

D标注，按照图纸标注进行下图草图标注，同时，为了方便后续修改，约束两头直线和棱边对齐

Q完成草图，直接拉伸添加偏置，注意偏置方向

草图，选择xy平面，注意调整参考方向，根据图纸中n向视图来调整，这样方便与绘图

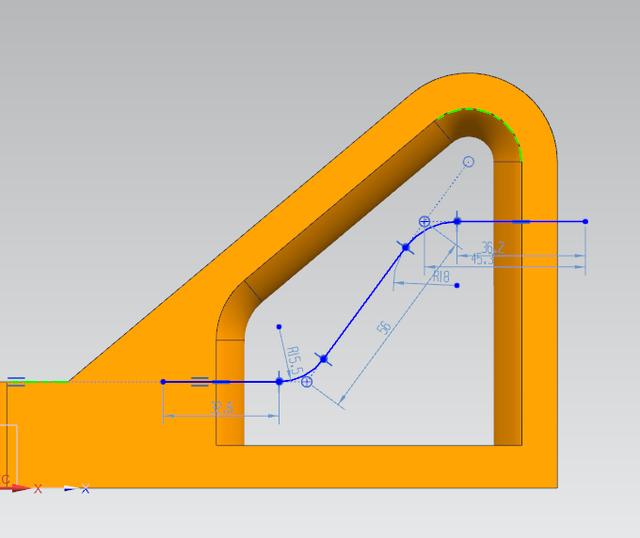

Z完成主要轮廓，其他的f和约束，请参考上图，自行完成

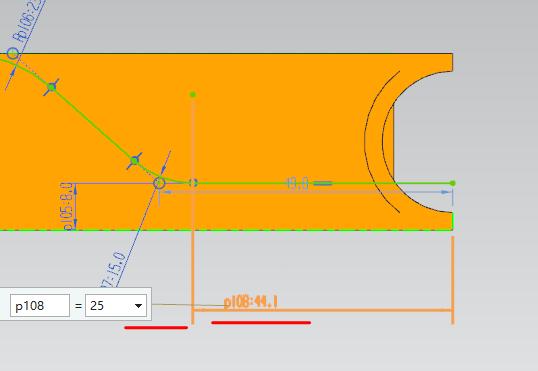

注意，绘图中可能出现下图中情况，修改标注，从44直接修改成25

确定后，草图变成这个情况，变形严重，已经无法继续，如果此时依靠拖拽方式，可能很难将草图拉回原位，这就是逐一修改数据的缺点，影响绘图效率，建议大家采用锁定方式来修改。那么出现这个情况后，我们一般采用的办法是，撤销一步

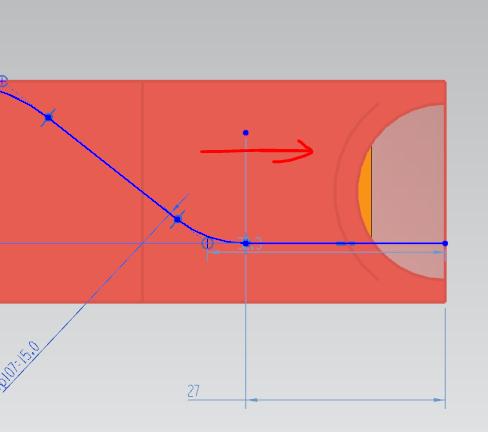

将标注删除，也就是使得这个位置可以活动，然后，按住曲线向右侧拉动，来缩小这个距离，直至和目标数据接近即可。

这次再标注修改距离，就不会发生变形严重的情况了，草图变化较多，大家一定要注意总结和思考

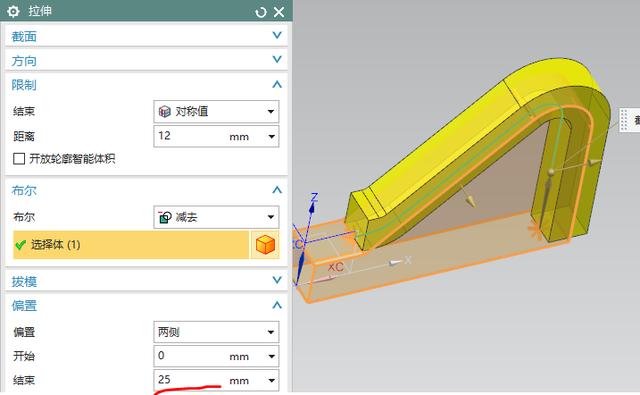

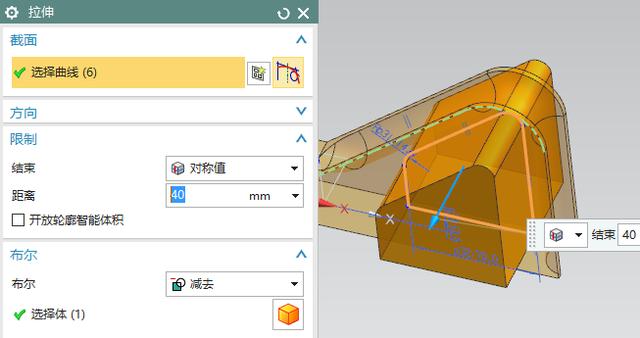

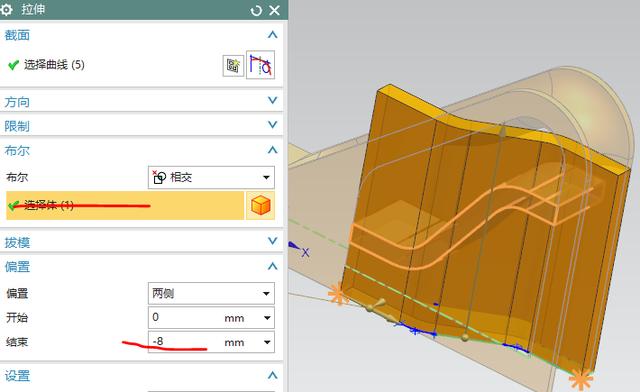

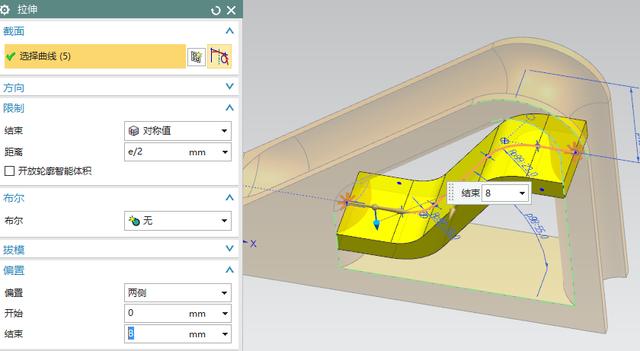

拉伸加偏置，注意方向和正负，求交，两个方向实体的交集，这就是一定要要求两个草图对齐的相同位置的原因

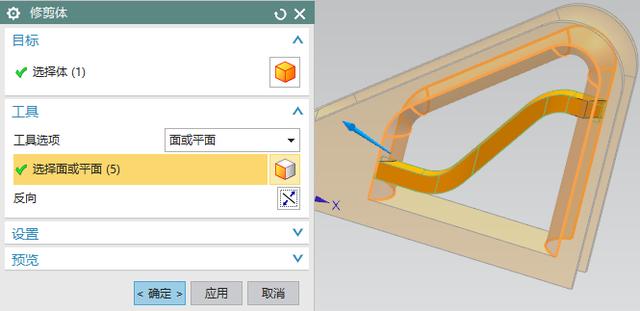

修剪体，以内侧圆弧面进行修剪，去掉多余实体

求和，将实体求和为一个整体

边倒圆，对实体边缘进行圆角处理

黄色面

紫色面

蓝色面

橙色面

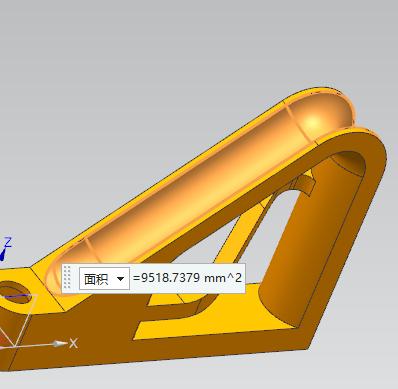

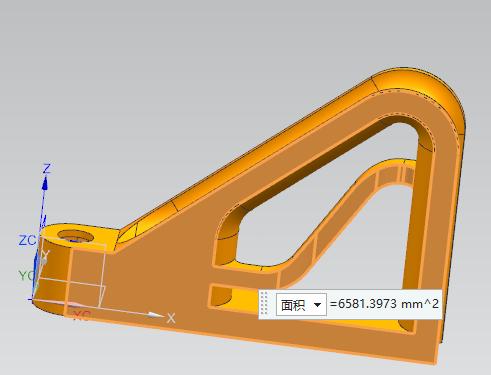

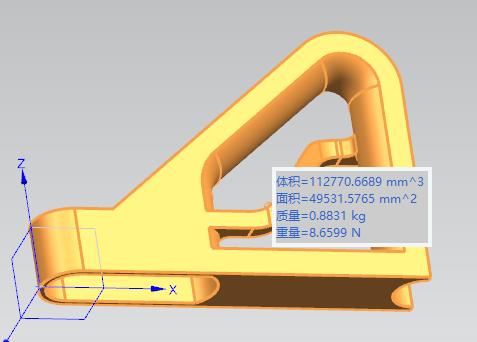

体积，有一定误差在相对范围内0。5%，这个可以达到0。3，可能是正确的，其实，咱们上面的步骤忽略了一个问题，就是抽壳位置，不过不细心观察可能发现不了，大家请看

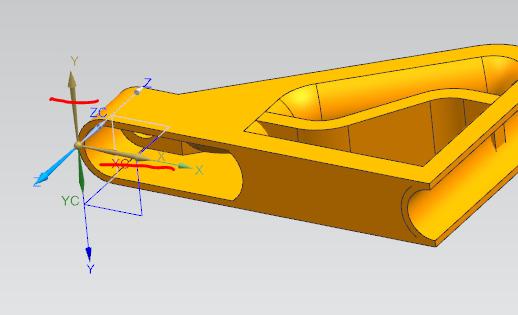

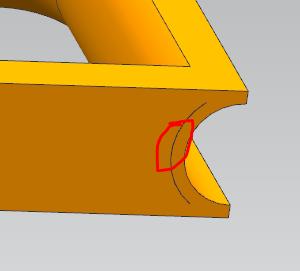

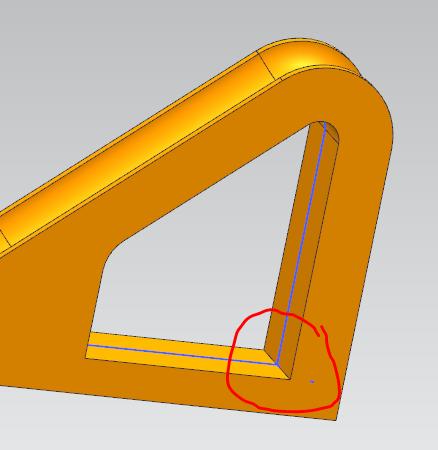

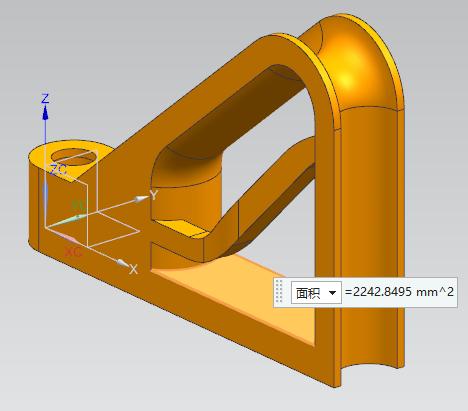

大家看抽壳后的这个地方，可能会认为是一个线，实际上是一个缝隙，只是这个缝隙太小了，我们几乎看不出

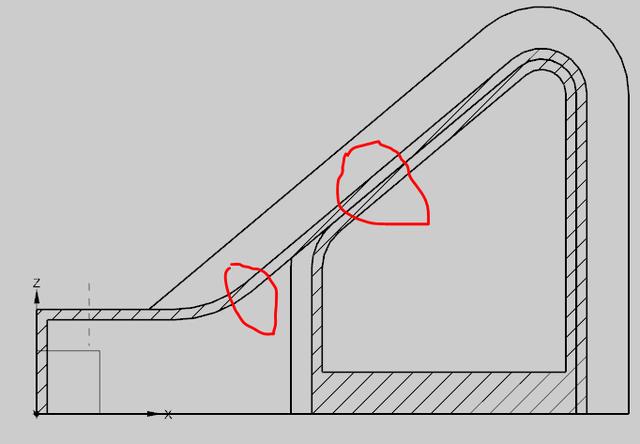

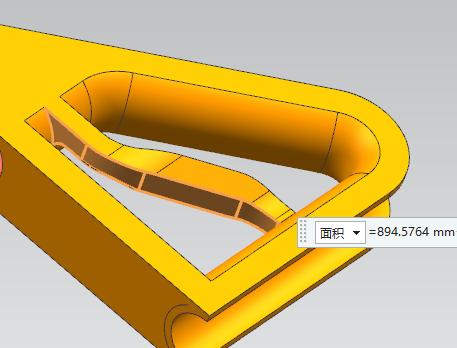

在工程中，剖视图一看，这个位置就有一个很大问题，就是这个缝隙，直接投影出一个线，直接提示咱们这里有问题，这是我们抽壳时经常忽略掉的地方，往往出错就在这里，所以我们需要修改抽壳方式

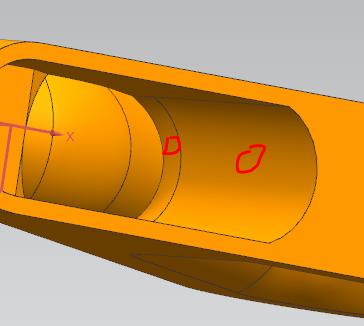

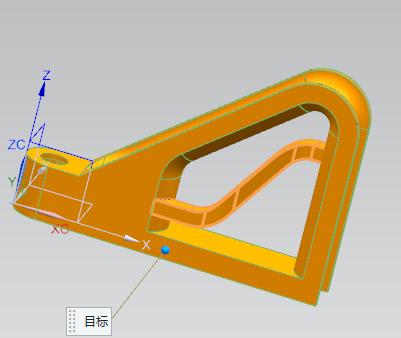

下图中两个位置厚度不同，恰巧位于同一个曲面上，所以修改这个位置需要使用2个命令来完成

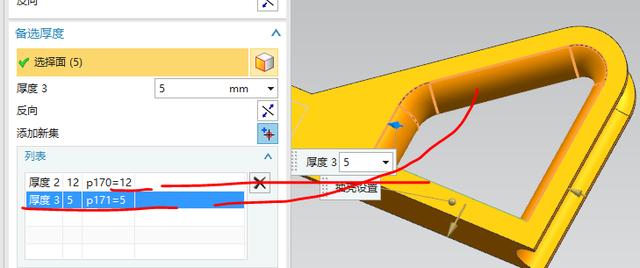

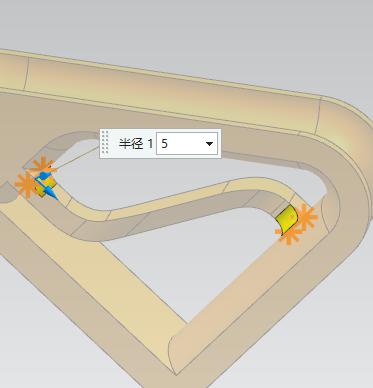

修改的时候，肯定是修改备选厚度来完成，12厚度依然给平面，5的厚度选择圆弧相切面，这里选择的是扫掠后的弧面，不建议选择外侧的圆角弧面，拐弯的方面比较复杂，不利于修改。

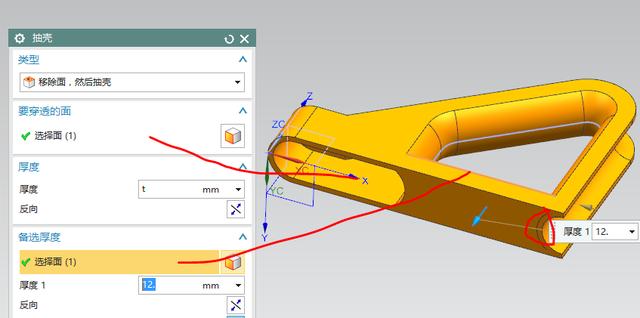

确定后，我们需要做这个位置的两处进行修改，左侧位置的圆弧面应该删除为垂直面，右侧面厚度需要修改为t，上面的备选厚度，需要整体选中，不可能把垂直面去除，那样的话，抽壳将会失败，只能在备选里添加，再反向偏置回去进行修改。

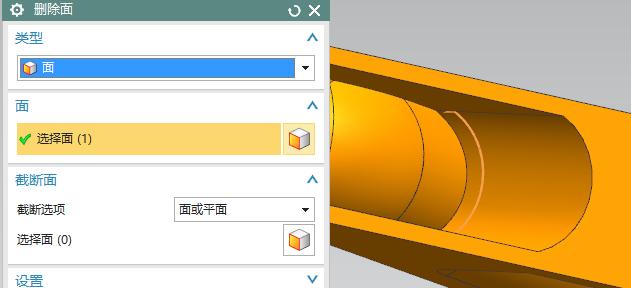

删除面，直接变成垂直面，不用添加截断，先删除的目的，也是为了简化面的复杂程度，有利于下一步的偏置

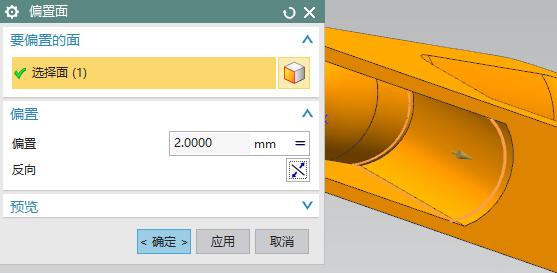

偏置面，向回偏置5-t的厚度

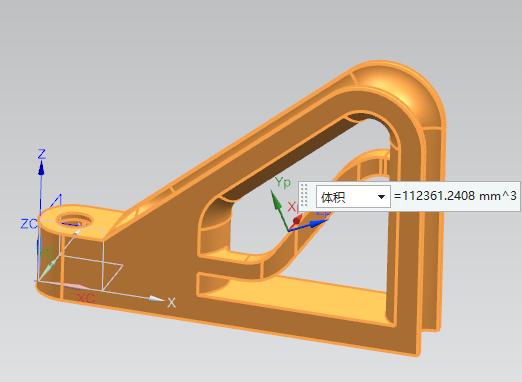

体积变成标准数据，细节决定成败
