一、建筑给排水及采暖
1、管道安装没有做到横平竖直，排列不整齐，镀锌管采用焊接。
丝口：应有2～3扣外露螺纹，多余麻丝清理不干净并未做防腐处理
法兰：连接法兰螺栓，直径长度不符合标准，螺母处没有装垫片、拧紧后，突出螺母的长度大于螺杆直径的1/2，或有负牙现象。
焊缝：焊缝外型尺寸不符合图纸和工艺文件规定，焊缝高度低于母材表面，焊缝与母材过渡不圆滑；焊缝及热影响区表面有裂缝、未熔合、未焊透、夹渣、弧坑和气孔等缺陷。焊缝周围焊渣、飞溅和毛刺铁屑没有清理千净。

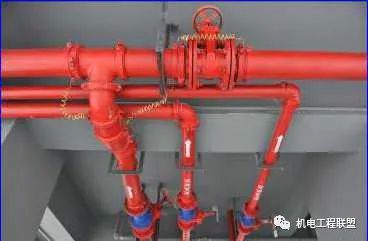

管道横平竖直，安装牢固
管道横平竖直，安装牢固
管道横平竖直，安装牢固

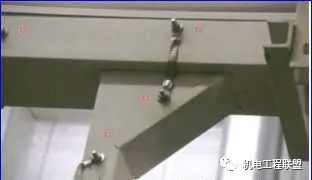

支架：吊支架的制作结构不正确(型钢的拼角应采用45°拼接，支架孔洞应采用机械钻孔，支架形式不能做成侧抱、倒抱等现象)。吊支架的安装不平整、不牢固、排列不整齐、合理不布置、甚至影响结构安全，吊支架除锈不干净，二道红丹防锈漆、面漆，表面不均匀、不光亮，有脱皮、起泡、漏涂等现象。
屋面、管道井、技术层、地下车库、机房、泵房等部位，主干管上标识不清楚、不整齐(文字、流向、颜色或色环)。

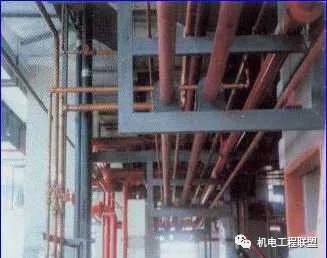

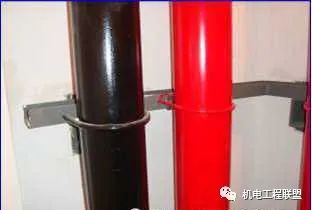

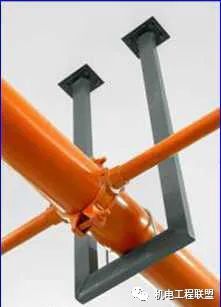

门型支架做法
管道标识清晰

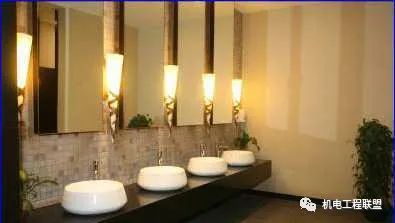

卫生器具：安装位置不正确，固定不牢固，不整齐美观。阀配件的位置及朝向不合理、接口不严密、安装不端正、使用不灵活、维修不方便、器具配件有损伤，有污染，油麻外露。
器具排列不整齐，支架设置不合理、不牢固、与器具接触不美观；卫生器具与墙面接触部位没有打胶处理；地漏设置不正确(安装低于水表面2～5mm)，排水不通畅。

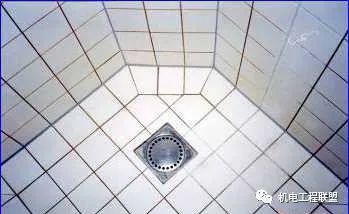

地漏居中，墙面砖与地砖对缝打胶。

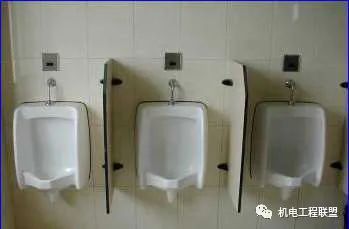

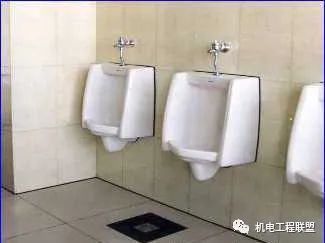

小便斗与墙面砖打胶均匀
2、塑料管安装不符合规范要求
(1)立管间距：2米间设一个支架(≥φ110)；
(2)横管间距：管径mm×10(≤φ110)；
(3)伸缩节间距：不得大于4米；
(4)污水管道设置检查口或清扫口：
①排水立管应隔一层设置一个检查口，但在最低层和有卫生器具上应设置清扫口。
②连接2个以上大便器或3个以上卫生器具的污水横管上应设置清扫口。
③在转角小于135°的污水横管上，应设置检查口或清扫口。
④污水横管直线管段，应按设计要求距离设置检查口或清扫口)

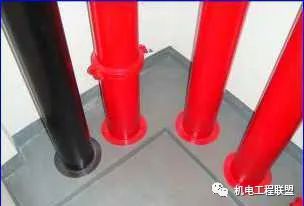

3、管道井内管道安装没有横平竖直，支架(承重支架)、油漆、标识不到位；墙身和楼板孔洞封堵不规范、严密，PVC管安装没有伸缩节。

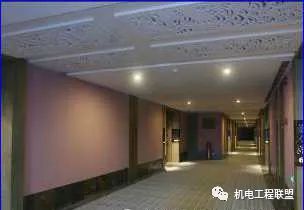

4、吊平顶上灯具喷淋、烟感、音响、风口等安装随意，没有做到居中、对称、成排、成线或其他设计意图。
5、室内消火栓口标高不正确，皮带盘法和绑扎不正确，室外消火栓，接合器安装高度不正确，标识不清晰。

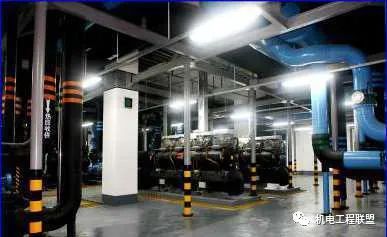

6、地下室车库、机房、泵房、油(锅)炉房等管道与设备安装不符合规范要求。水泵处软接头、偏心大小头应安装不正确。支架不到位。

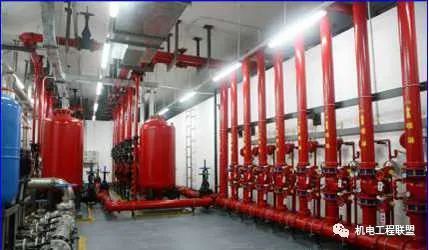

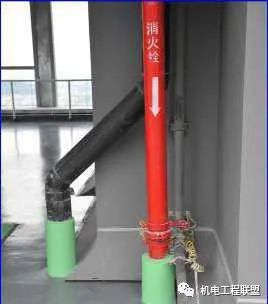

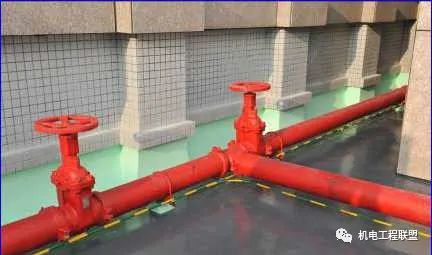

消防栓配置齐全
管道井支架平直牢固，根部处理精细，灯具、喷淋美观
二、建筑电气
(一)屋面防雷接地
1、高层建筑屋顶应设避雷针或避雷带，应对建筑物和屋面设备起到保护作用。
2、避雷带宜用φ10以上镀锌圆钢，采用支架卡子固定，不得T焊，支架应有足够的强度且镀锌层良好。
3、架直线段间距为0.5～1m，在直角弯处应对称，距弯300～500mm。支架高度为150mm。
4、雷带跨越建筑物变形缝室应设补偿器。
5、避雷带应平直、镀锌层完好．接头应采用双面焊接，搭接长度6倍直径。
6、焊扣、焊口须防腐处理。

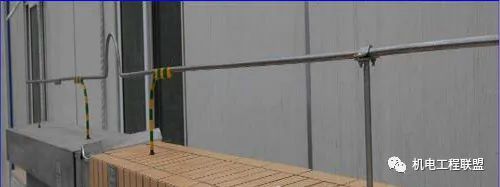

避雷带引下线、支承架安装应策划设置在磁片缝或磁片中。高度为：120-150mm(取150mm为好)

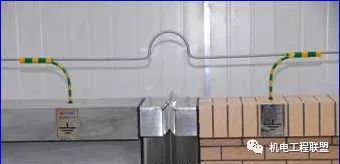

避雷带过伸缩缝时采用“Ω”弯

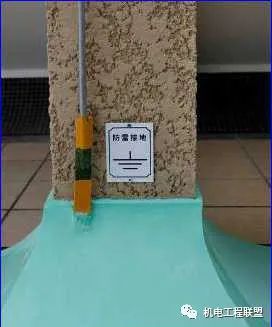

引下线刷绿/黄标识醒目

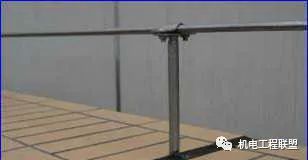

避雷带定型化支承架

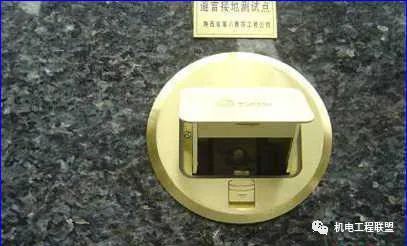

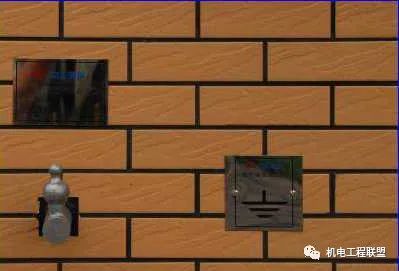

7、防雷接地在室外距地面500mm处设测试点。数量按设计图纸。
8、屋面接地干线应从接地装置直接引出，接地干线和支线应接地明显可靠、不可拆卸的永久性连接。
9、屋面的设备、全属构件、全属管道、金属支架、电气设备金属外壳都必须和接地干线可靠连接。
10、保护接地线必须并连连接，不得串连。
11、地线的接头应采用焊接、圆钢接头搭接长度6倍直径，双面焊接。扁钢搭接长度2倍宽度，三面焊接。
12、跨越建筑物变形缝时，应设补偿装置。
内部采用M12蝶形螺母(配电弹簧垫和平垫片)
内部采用M12蝶形螺母(配电弹簧垫和平垫片)

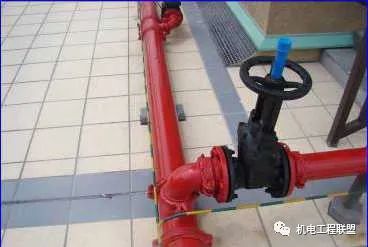

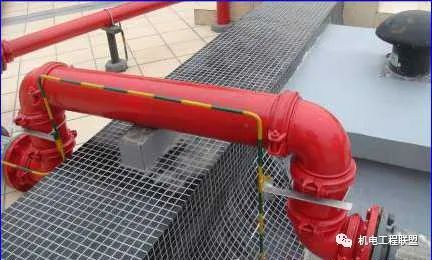

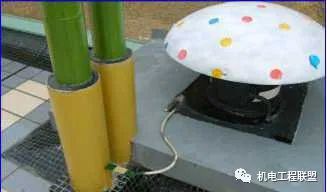

屋面管道设备跨接支架接地正确
(二)吊顶内电气管线安装
1、吊项内各种管线应有一个总体规划，水、电、风管道应统一考虑，综合布局。吊顶内的管线安装宜按明装施工沿支架敷设，明配管的施工质量要求要做到，横平竖直、间距均匀、避免交叉、管卡固定，固定点间距应符合规范要求，并要跨接正确、接地良好、油漆到位。电气管线最好在热力管道下面，并保持一定的距离。同一走向的一束管线宜采用共用支架和共用拉线合成排排列敷设。
2、支架制做安装
支架制作，要做到结构正确、机械加工、焊接良好、防腐到位，安装要做到布置合理、位置正确、安装牢固、标高一致，油漆表面平整均匀。

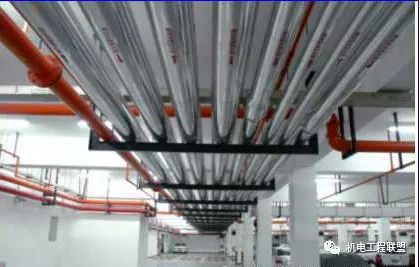

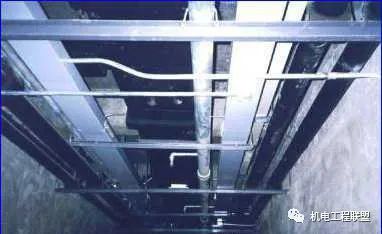

吊顶内的管线安装宜按明装施工沿支架敷设按照明装施工

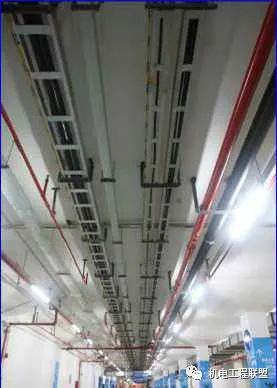

共用支架
3、电气管路防腐，非镀锌金属导管敷设前应先进行防腐处理，内外防腐底漆二道，面漆二道，作到漆层均匀、表面光亮。埋入混凝土内的全属的导管外壁不应做防腐处理。直接埋地的全属导管外壁应刷沥青漆。14.2.4
4、切断处应平整光滑、无毛刺，端面应和管轴向呈垂直。
5、配管弯曲半径不宜小于管外径6倍，一个弯为4倍。弯头应呈圆弧曲线，不得有起褶、开裂现象，弯扁度不大于管直径的10%。
电气井设备管线按照明装施工

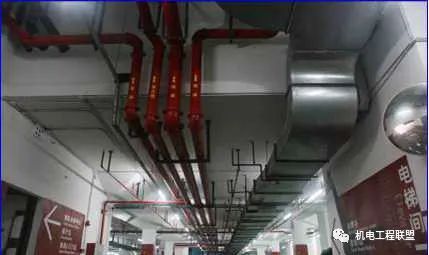

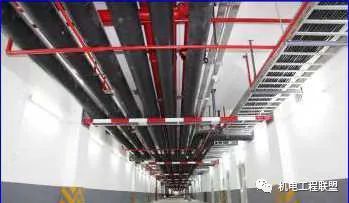

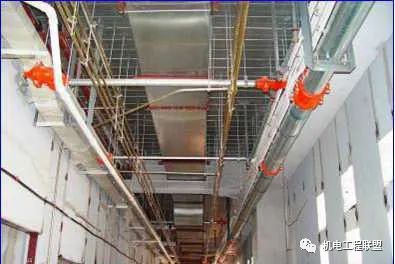

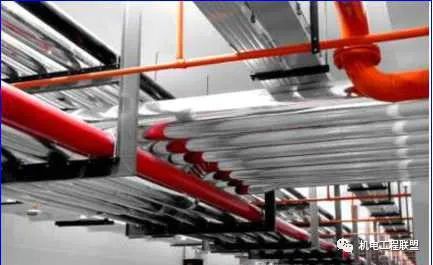

吊顶内水、电、风各专业管线综合布置，按明装要求敷设，尽量采用共用支架。各类支架均刷二道底漆、二道面漆
6、和薄壁电线管应采用丝扣连接，套管紧固螺钉连接。
7、镀锌电线导管采用丝扣连接或套管焊接。
8、扣连接时拧进丝扣长度宜接近1/2管接头的长度，不应少于5扣，外露丝扣应为2～3扣。
9、镀锌钢管套管焊接：套管长度为管外径的1.5～3倍，须满焊，可不再跨地线。
10、严禁对口焊连接，镀锌和壁厚2mm或以下的钢导管不得采用套管熔焊连接。

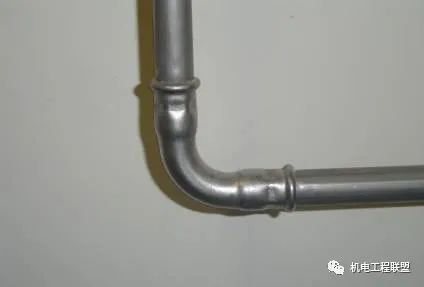

镀锌电线导管的连接
(三)明敷电气管路安装固定

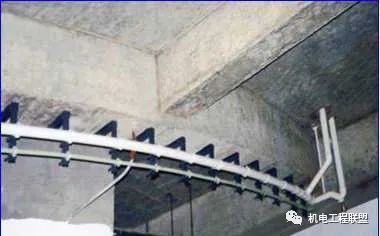

1、明配管宜采用沿支架或沿墙卡子固定。
2、横平竖直、间距均匀、安装牢固。水平或垂直允许偏差1，管5%，不能摇晃应设固定支架。
3、直线段卡子间距应符合表14.2.6中规定。距终端箱合、弯头、设备边缘处为150～500mm。14.2.6
4、同一走向的多根管子应成排排列，宜采用共用支架，过路箱也宜采用共用盒。明敷管不宜采用暗装的箱、盒。
多个配电箱安装须在同一水平线上，间距一致；
电箱与连接的桥架钢管应有跨接
5、镀锌钢管必须采用卡子跨接地线，导线截面不能小于4mm2的铜芯软线，接头须搪锡。14.1.2
6、镀锌钢管丝扣连接时应采用φ6圆钢跨接，焊接长度不得小于圆钢直径6倍。14.1.2
7、管子两端必须和接地干线连接。
8、不应出现半明半暗管
(四)装盒、开关盒、灯头盒、配电箱壳
1、箱、盒安装高度应设计，如设计无规定应按规范施工。
2、箱、盒、柜的配管必须垂直进入，选用合适的敲落孔，开孔必须机械开孔。
3、直径在50mm以下管口内外必须采用锁紧螺母拧紧，丝扣露出螺母2～3扣，导管必须垂直进盒，锁母拧紧。
4、在63mm以上可用电焊点焊，管口露出3～5mm。

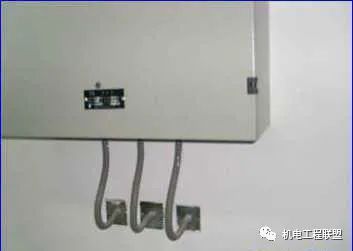

5、落地式配电箱的管口距地面50～80mm，管口成排并应封堵。14.2.5

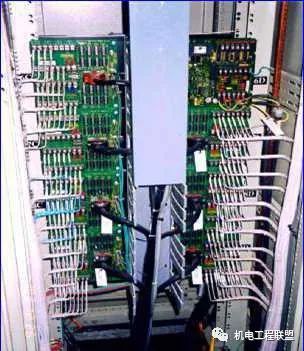

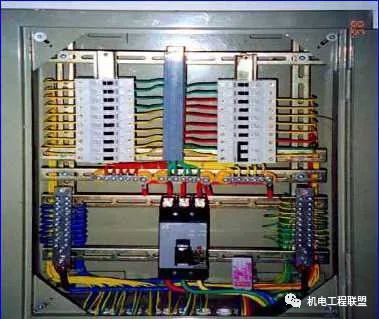

箱(盘)内配线整齐，无绞线现象。布局整齐、间隔均匀
6、口应和墙面一平，如埋深大于2cm时盒应用套盒接出，小于2cm，时应用水泥修边。
7、软包装、木墙面箱、盒外口也必须和墙面一平，导线不能和墙面接触，花岗岩墙面的箱、盒外口也应和墙面一平。
8、埋在混凝土中的箱盒、箱盒内必须清理干净，盒内如锈蚀须进行防腐处理。
9、箱、盒必须做良好的接地。

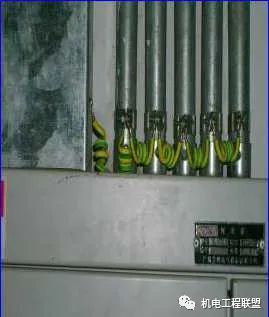

箱、盒接地良好

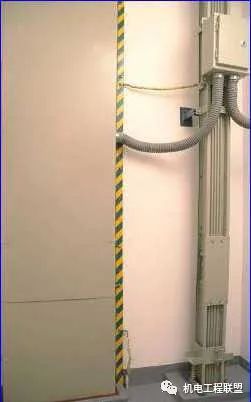

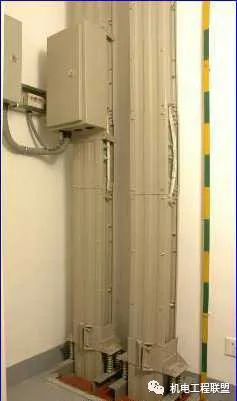

(五)桥架、母线安装 12.1 12.2
1、位置合理，安装牢固，水平垂直符合要求。
2、支吊架制作精细安装正确防腐良好，刷面漆。
3、封闭母线金属桥架及其支架全长必须不少于2处与接地干线连接。
4、非镀锌桥架连接处跨接地线不应小于4mm2铜芯线，跨接线应接触良好。
5、镀锌桥架连接处可不跨接地线，但连接板螺丝必须垫片齐全并紧固。
6、固定螺栓应镀锌完好，防松垫片、平垫片齐全，且应拧紧，连接板螺丝应由内向外串。7、线段桥架长度超过30mm时，应加装伸缩节。
8、桥架的水平支架间距为1.5～2m，垂直安装的支架间距不大于2m。
9、桥架过墙或过楼板应有防火封堵措施。

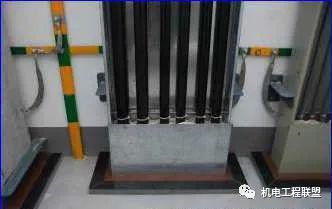

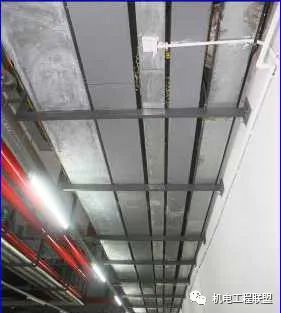

跨接到位
接地到位，防火封堵美观
(六)配电箱安装要求
1、安装高度以底边起至地面1.5m，设计有规定按设计施工。
2、安装位置正确、箱面平整、喷漆完好，垂直、水平符合要求。6.2.3、6.2.8
3、箱内配线整齐、绑扎牢固、接线正确，线色标识正确。
4、三相五线制供电回路中，配电箱内应设N、PE汇流排、零线和保护地线必须在汇流排上引出。6.1.9
5、箱内开关动作应灵活可靠，带有漏电保护开关，其动作电流不大于30mA 0.1s。6.1.9
6、箱壳开孔大小合适、管进箱顺直，内外锁母锁紧，箱面和墙面贴紧。
7、箱壳、箱门应可靠接地。箱表面应清洁无污染箱内无建筑垃圾。
8、所有螺丝应是镀锌制品，平垫片、弹簧垫片齐全并拧紧。6.2.2
9、进入配电箱得保护地线PE其截面，相线为16mm2以下时PE线和相线相同，相线为16～25mm2时，PE线是16mm2，相线大于35mm2时PE线相线的1/2。

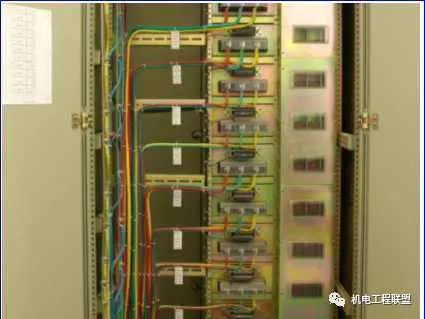

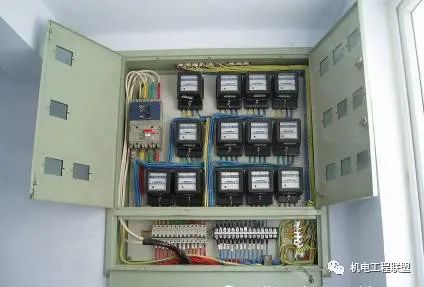

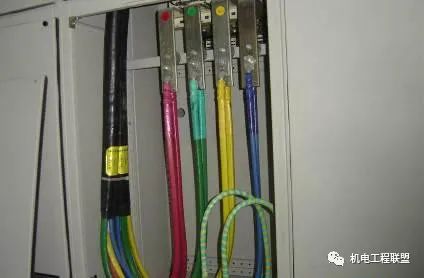

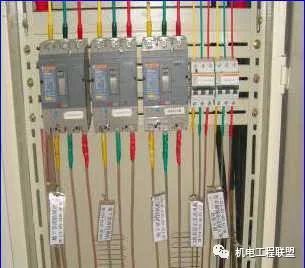

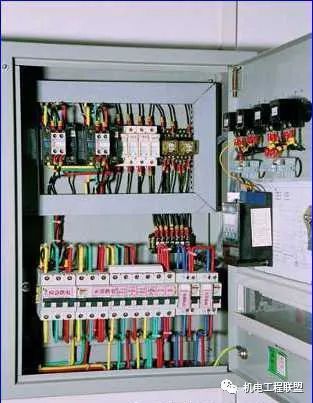

箱内配线整齐、绑扎牢固、接线正确，线色标识正确

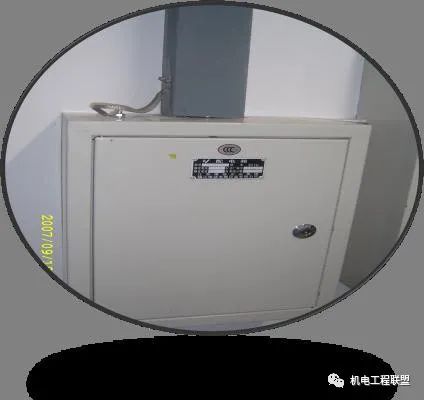

底边距地1.5m，盘面平整，配线整齐，接线正确，PE、PN 汇流排安装正确，箱壳接地良好
配电柜距地300mm
(七)开关、插座安装质量要求
1、安装位置应正确、标高应以致距地面1.2～1.3m，距门框0.15～0.2m，相临偏差内应不大于1mm，同一室内应不大于5mm。
2、开关、插座面板应清洁、平整无污染，盒口应于墙面一平，埋深大于2cm须加套，小于2cm应修边。盒内应清洁无垃圾，合锈蚀须防腐。
3、开关、插座一个接线端子应接一根导线。
4、并列安装或同一室内的开关控制顺序和开关方向一致。
5、单相二孔插座右、上孔接相线、左、下孔接零线。
6、单相三孔、三相四孔插座上孔应接地线不能与零线连接。
7、导线着色应符合规范的要求。

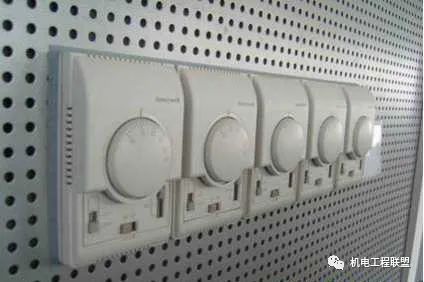

开关、插座安装
(八)照明灯具安装

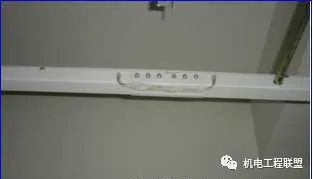

1、大于3kg的灯具和镇流器不应装在吊顶的龙骨上。19.1.1
2、低于2.4m的灯具外壳必须接地。19.1.6

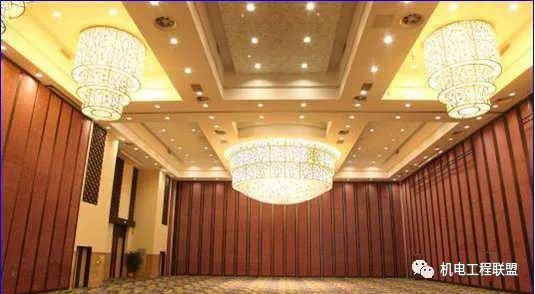

3、灯具布置应综合考虑、应成行成线整齐美观。
4、软管进灯盒，应用连接接头安装固定，导线不能外露，金属软管应接地长度不能大于1.2米。14.2.10
5、灯的吊钩，其圆钢直径不应小于灯具挂销，挂销的直径且不得小于6mm，大形花灯的悬挂装置应按重量的2倍做过载试验。19.1.2
(九)机房、配电房、电气井道内电气设备、管线应按明装要求施工

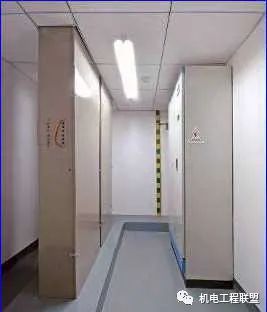

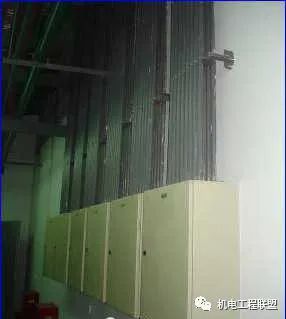

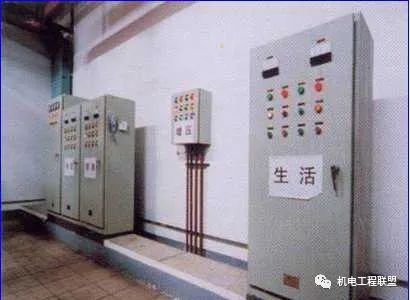

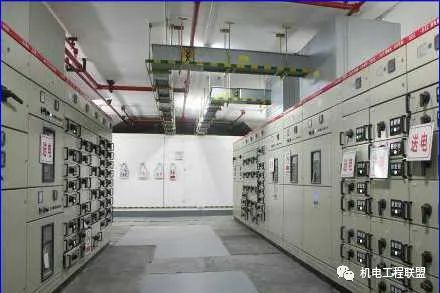

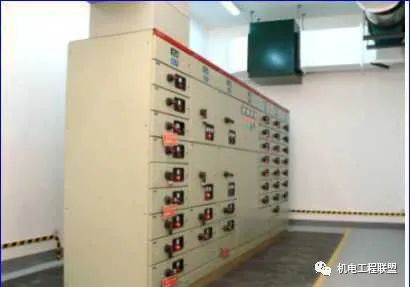

低压配电房接地可靠，箱柜排列整齐
配电间安装整齐、接地规范

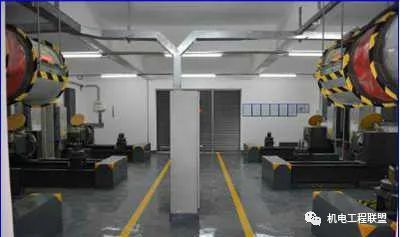

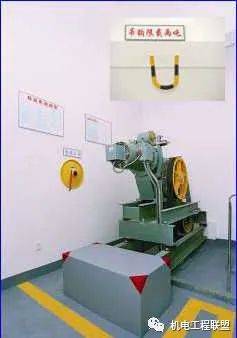

电梯机房效果
三、智能建筑
1、设计不够先进、合理
2、后装设备没有规划，影响美观

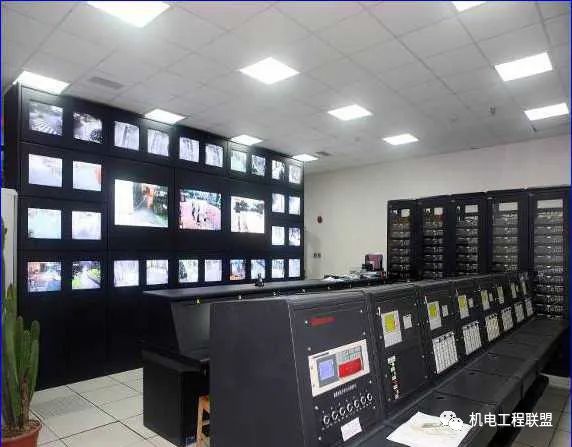

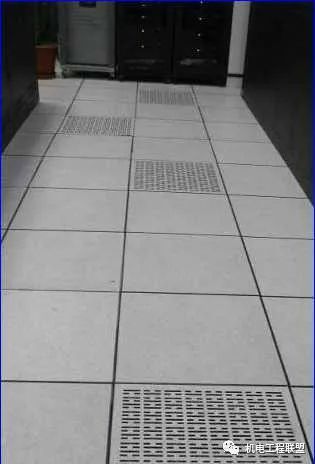

智能、消防监控设备使用良好，性能稳定；地面铺设防静电地板、措施到位。
四、通风与空调

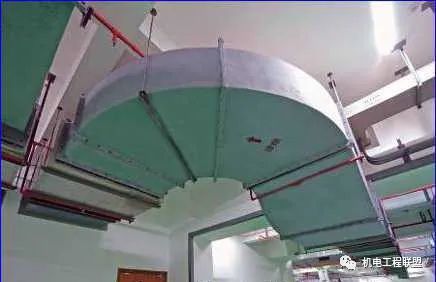

1、风管安装横平竖直、连接严密，螺栓方向、露出长度一致；吊支架(防晃支架)结构正确，安装牢固，布置合理，吊杆需双螺母锁固。

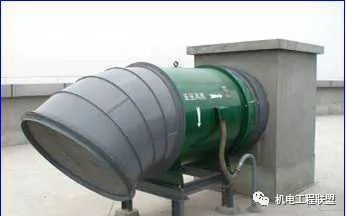

2、通风机安装，地脚螺栓紧固牢靠，并有防松装置，垫铁设置正确，柔性短管选择合理、松紧适度，无明显扭曲现象。通风机直通大气的进、出口必须安装防护网罩。送、回风口安装位置正确，接口严密、外露部位平整美观，排列整齐。保温层表面应平整、密实，无裂缝、空隙等缺陷，粘胶带应牢固粘贴，不得有胀裂和脱落。
3、金属保护壳安装，接缝严密，纵横向接缝、接口的搭接应顺水，压力表、温度表朝天接口位置处应打防水胶处理。

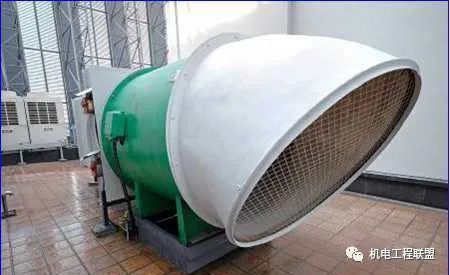

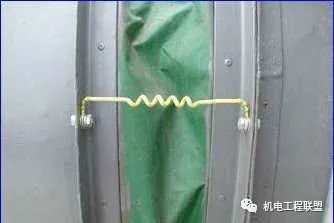

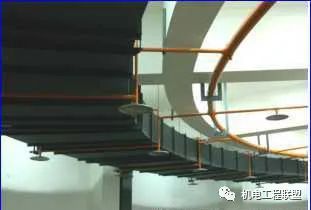

风管、风机安装平稳；接口平整、密封良好、连接稳固。
五、电梯
1、噪音过大
2、电梯房安装不规范
3、平层不准确

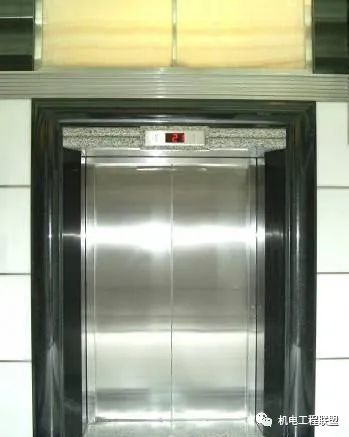

电梯安装精细、平层准确
六、建筑节能及室外附属内容
1、外墙外保温材料不符合要求
2、外墙保温层开裂、空鼓及热工性能不足
3、门窗、玻璃幕墙热工性能不足
4、附属电气景观灯等安装不规范。
5、后装设施没有规划，影响美观。
