ansys中模态扩展是什么意思_ANSYS模态分析结果中各项数据的物理意义

模态分析是地震响应分析前的重要步骤,用于了解结构的动力特性。在ANSYS中,通过BlockLanczos法提取模态,包括模态阶数、频率、周期、振型参与系数等信息。参与系数与质量比例揭示了结构动态行为,而累计质量分数则评估了选取模态的数量是否足够。当出现频率相同的模态,可能是由于结构对称性导致,应合并处理。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

在对结构进行地震响应分析之前,通常先对结构进行模态分析以了解结构的动力特性

模态分析命令流:

/OUTPUT,SET,TXT !输出结果文件

FINISH

/SOL

ANTYPE,2 !分析类型为模态分析

MODOPT,LANB,100 !模态提取方法为Block Lanczos法

MXPAND,100,,,yes !制定扩展的模态数

SOLVE

FINISH

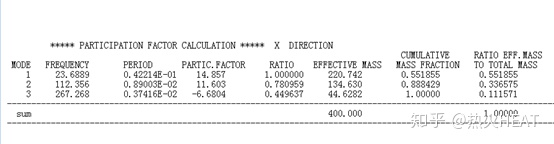

ANSYS模态分析结果文件中都包含哪些信息呢?在此以下表为例进行说明。


1 MODE,模态阶数

2 FREQUENCY,模态频率,单位HZ

3 PERIOD,周期

4 PARTIC.FACTO,振型参与系数,为每个质点质量与其在某一振型中相应坐标乘积之和与该阶振型模态质量之比

5 RATIO,振型参与系数与一阶振型参与系数之比

6 EFFECTIVE MASS,振型等效质量,为振型参与系数的平方与振型模态质量之比

7 CUMULATIVE MASS FRACTION,累计质量分数(有效质量系数),为第一阶到该阶振型等效质量之和与总等效质量之比,用来判断所取振型数是否足够

8 RATIO EFF.MASS TO TOTAL MASS,等效质量与总质量之比

附:

1 振型参与质量为模态质量与振型参与系数平方之积

2 振型参与质量系数为所取振型参与质量之和与总质量之比,用来判断所取振型数是否足够

3 模态质量(振型质量)为第i阶振型的广义质量

若出现两阶频率相同的情况,可能原因是模型为对称结构,应该将两阶频率合并为一个频率
