----- 充电头网拆解报告第1385篇 -----

近期RAVPOWER推出了1A1C双口智能快充系列移动电源，功率涵盖18W、29W和60W，容量也由1万毫安提升至2万毫安。今天充电头网继续为大家带来RAVPOWER 20000mAh 60W PD快充移动电源的拆解，看看这款大容量大功率快充移动电源的设计做工如何。
这款产品机身纤瘦扁平，配备USB-C双向快充口和USB-A智能快充口，支持30W快充输入以及60W快充输出，具备齐全的电压档位。此外双口同时输出总功率达60W，可同时为两台设备充电，提高充电效率，同时超大的容量使其很适合携带出远门。

此前充电头网还拆解了RAVPOWER 10000mAh 29W PD快充移动电源、RAVPower 5000mAh二合一充电宝、RAVPower 20000mAh MFi认证USB PD移动电源、RAVPOWER口红移动电源等移动电源产品，大家可以点击蓝色字体查看拆解详情。

一、RAVPOWER 60W移动电源外观

包装盒蓝白配色，正面中心印有大大的R字母，上下分别是RAVPOWER品牌和产品名称。

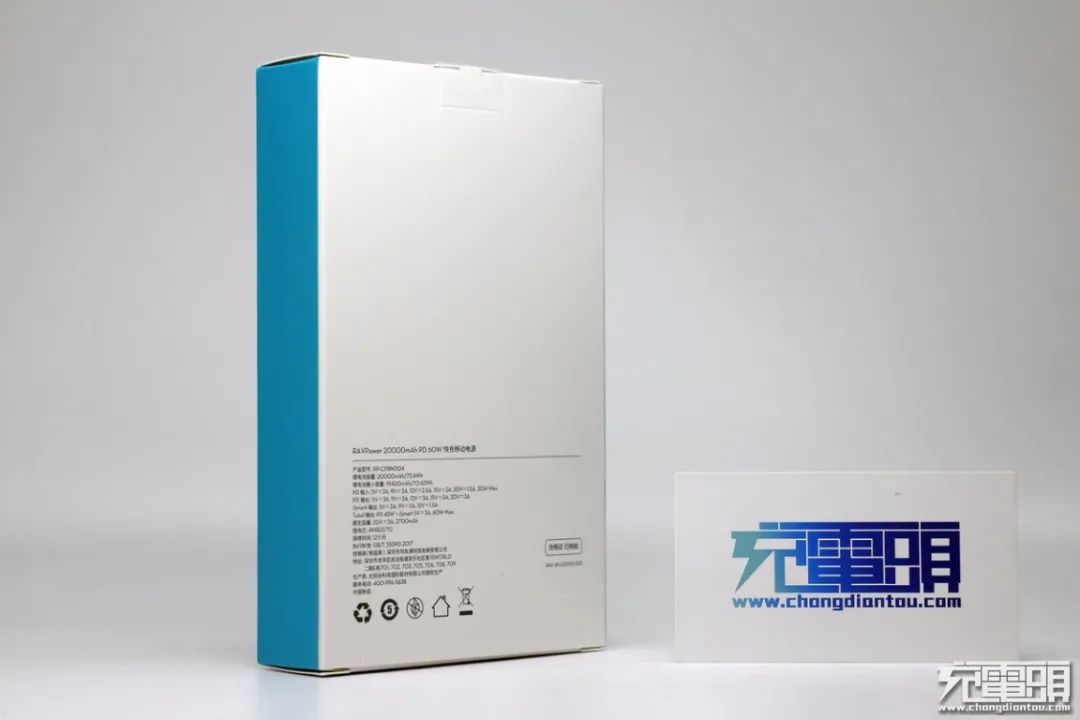

盒子背面下方印有产品的参数信息。

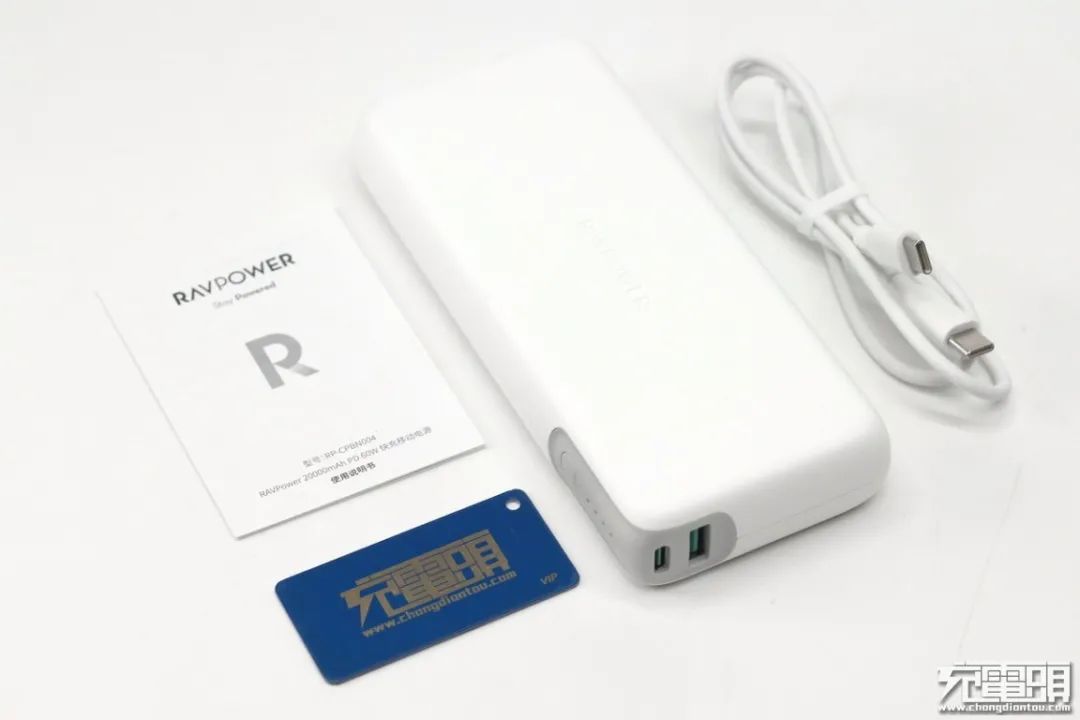

包装内含移动电源、CC数据线和使用说明书。移动电源机身壳磨砂处理，边角过渡圆润，使用不硌手，机身上凹印RAVPOWER品牌。

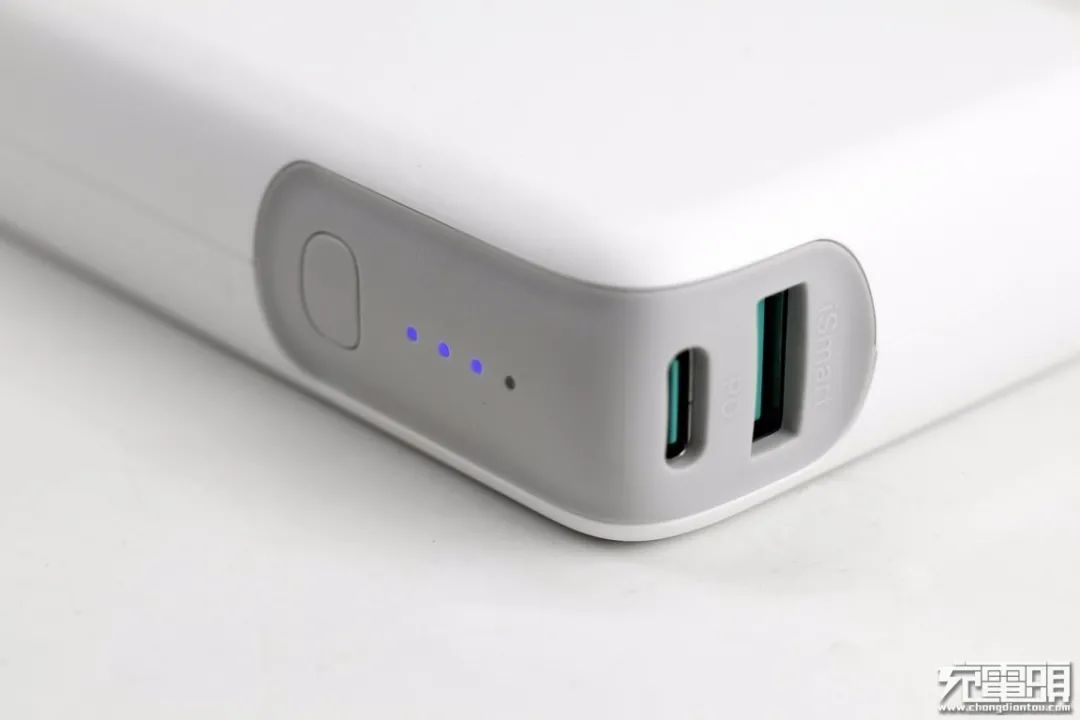

机身一角外壳灰色配色，侧面配有电源键和LED电量指示灯，顶部是1A1C接口，接口旁印有PD和iSmart字样。

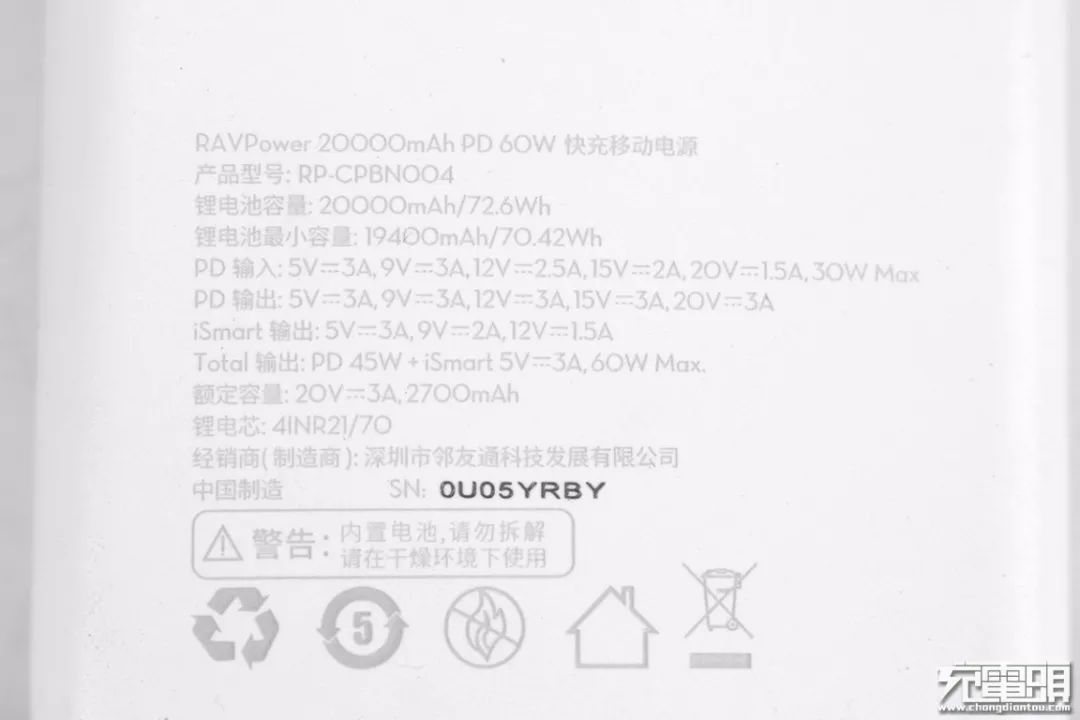

机身背面标注有移动电源的参数信息型号：RP-CPBN004锂电池容量：20000mAh/72.6Wh锂电池最小容量：19400mAh/70.42Wh额定容量：20V/3A 2700mAh锂电芯：4INR21/70PD输入：5V3A、9V3A、12V2.5A、15V2A、20V1.5A，30W MaxPD输出：5V3A、9V3A、12V3A、15V3A、20V3AiSmart输出：5V3A、9V2A、12V1.5A总输出：PD 45W+iSmart 5V3A，60W Max制造商：深圳市邻友通科技发展有限公司

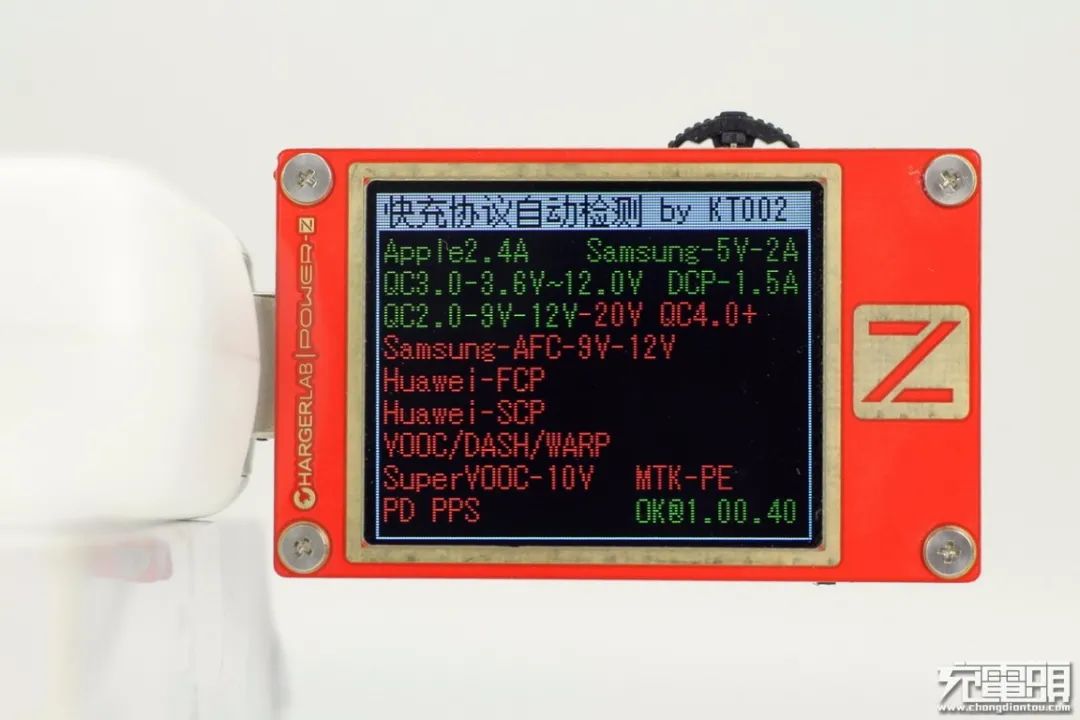

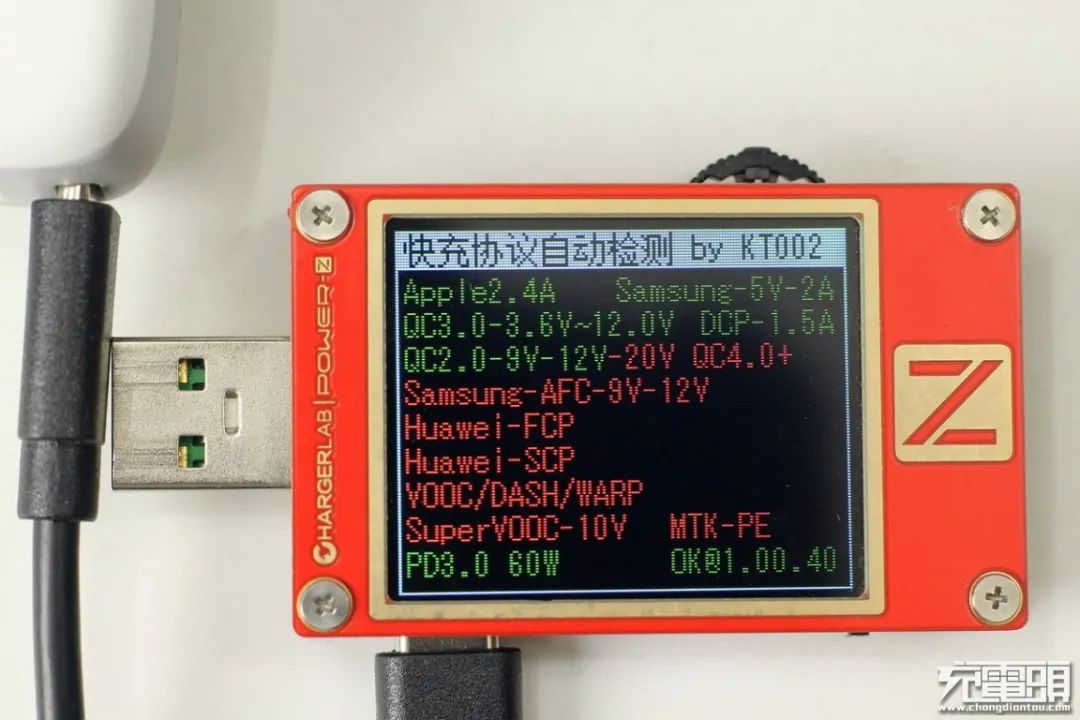

使用ChargerLAB POWER-Z KT002检测USB-A口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A、DCP、QC2.0/3.0协议。

使用KT002检测USB-C口的输出协议，显示同样支持Apple 2.4A、Samsung 5V/2A、DCP、QC2.0/3.0协议。

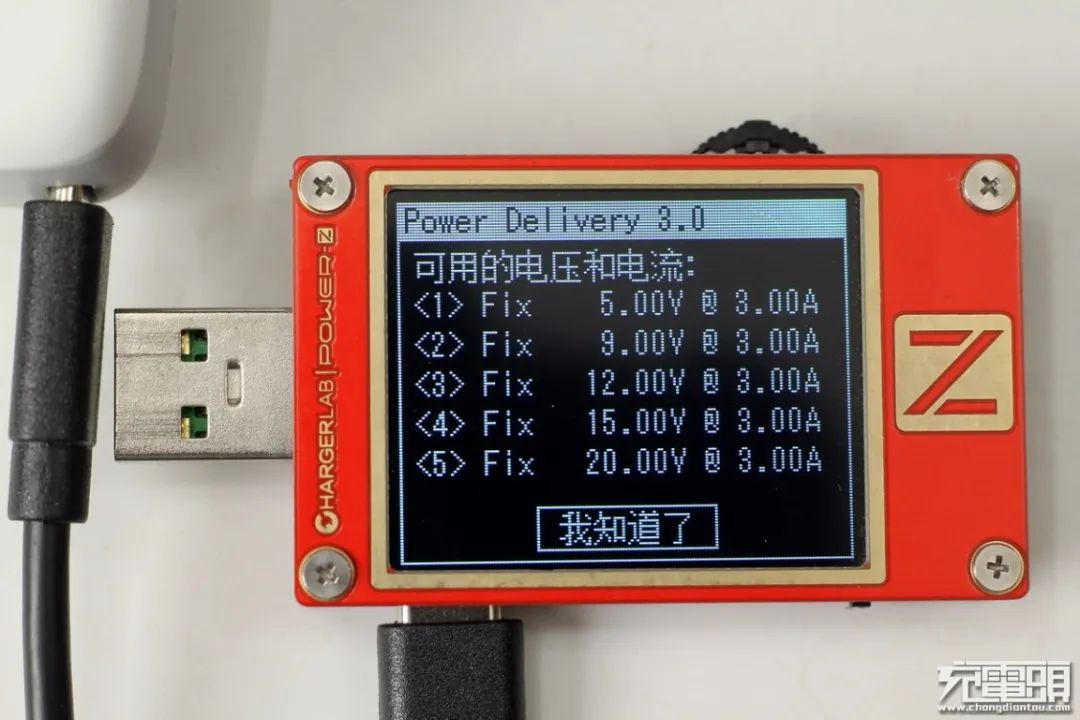

除此之外，其PDO报文显示USB-C口还支持USB PD3.0快充标准，具备5V3A、9V3A、12V3A、15V3A、20V3A五组固定电压档位。二、RAVPOWER 60W移动电源拆解

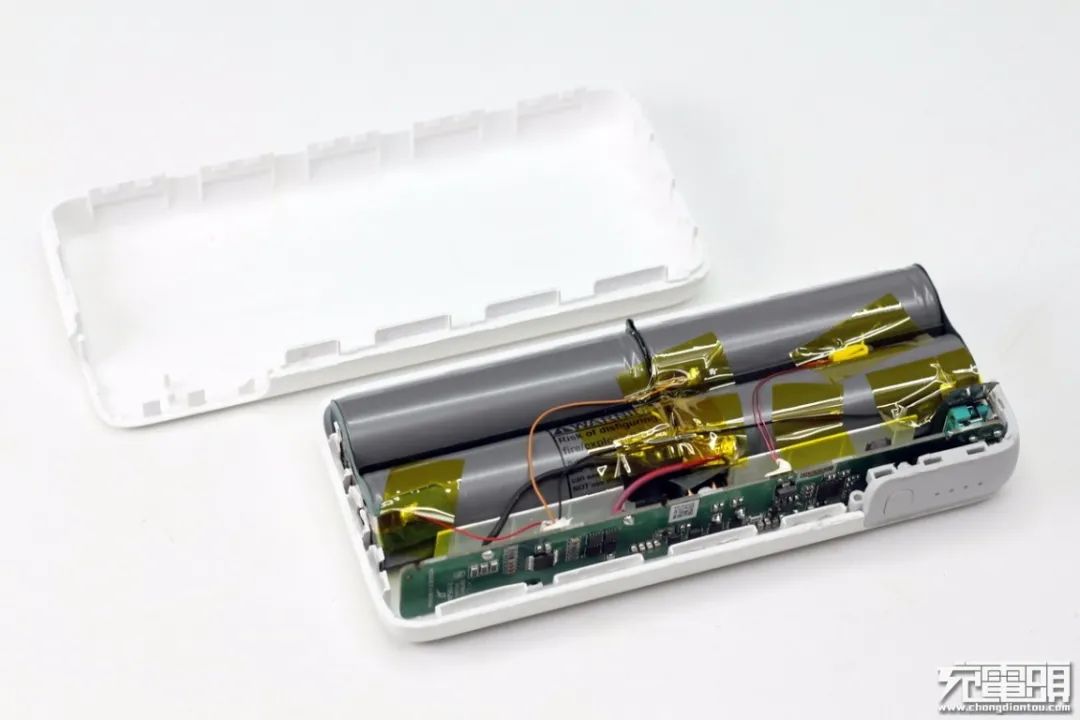

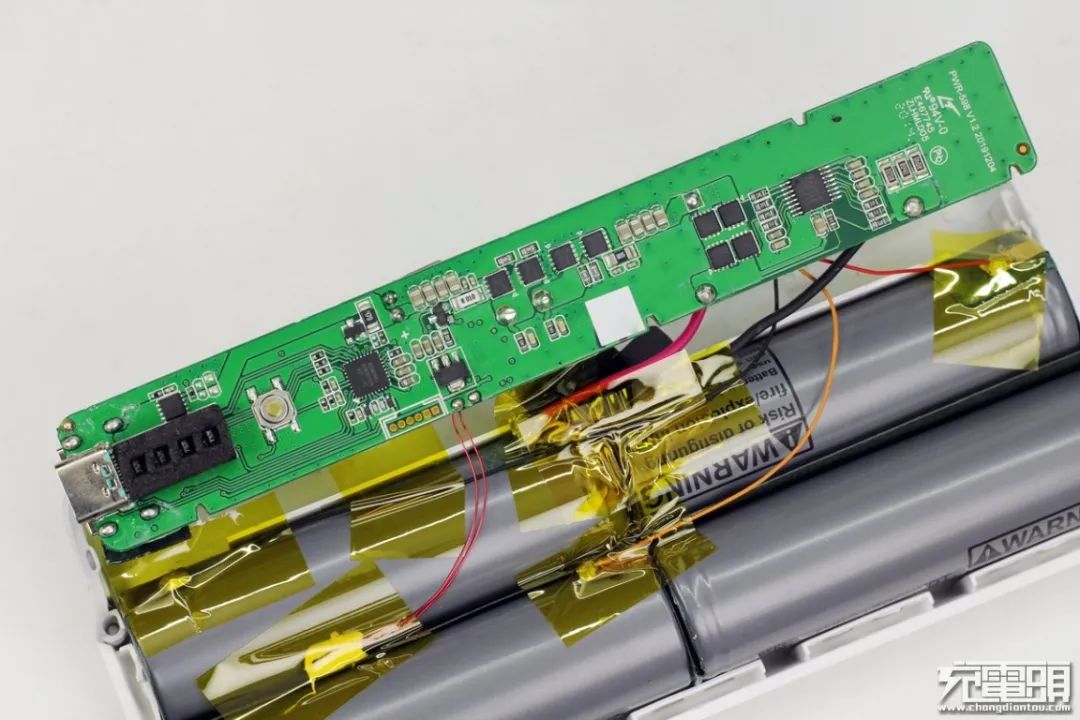

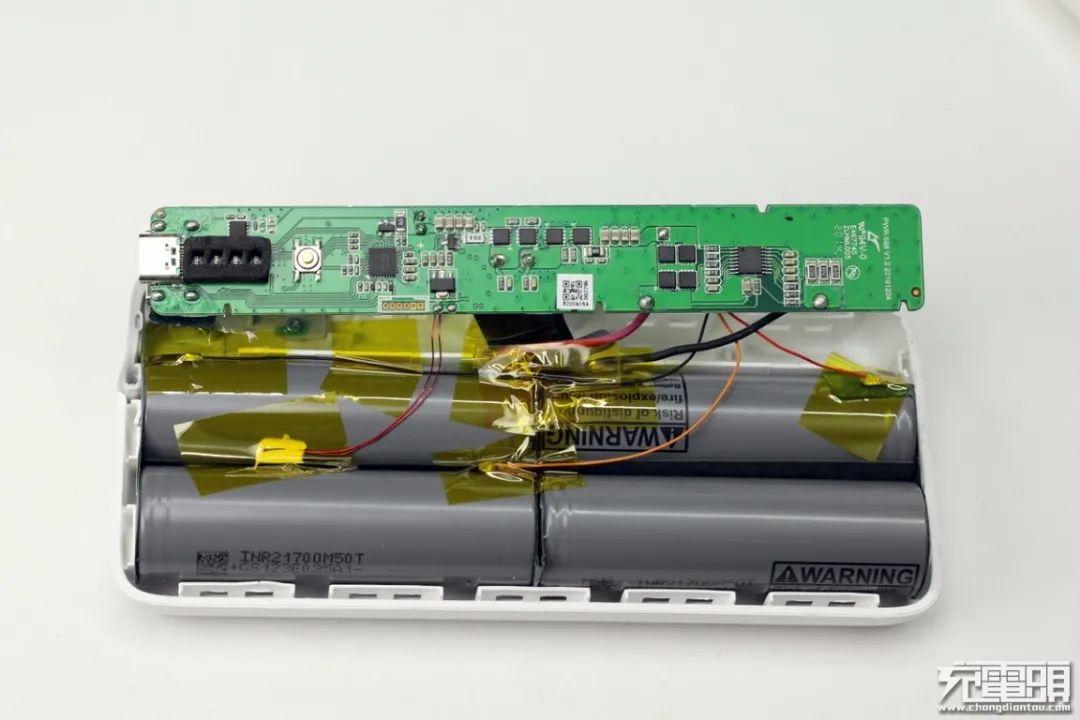

机身壳采用卡扣进行封装，内部放置四颗电池，侧面安置PCB板，电池和电路板之间设有隔离板保护。

电池上粘贴多块绝缘胶带，对焊点绝缘处理。

PCB板正面一览。

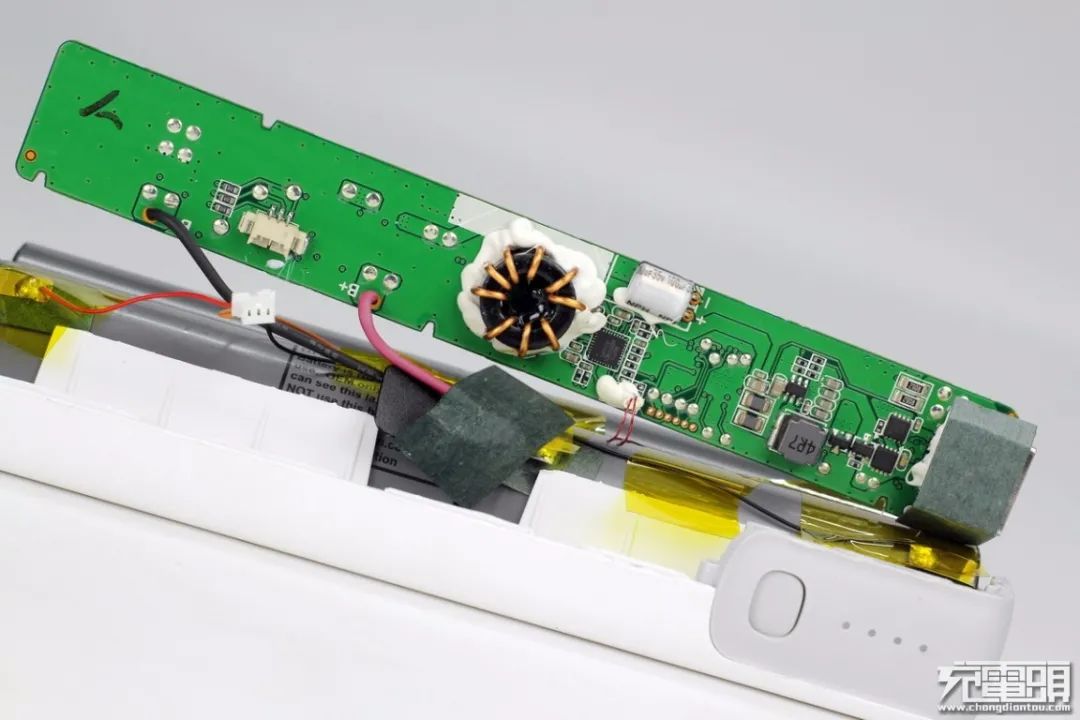

PCB板背面一览，电感打胶固定，USB-A母座粘贴青稞绝缘纸进行绝缘以及防尘。经过对PCB板正背面电路观察分析发现，RAVPOWER 20000mAh 60W PD快充移动电源内设锂电保护和两路独立升/降压电路，1A1C接口输出由协议芯片控制，功率智能分配，4串电芯。下面我们从电芯放电到两路输出来分析各元器件的信息。

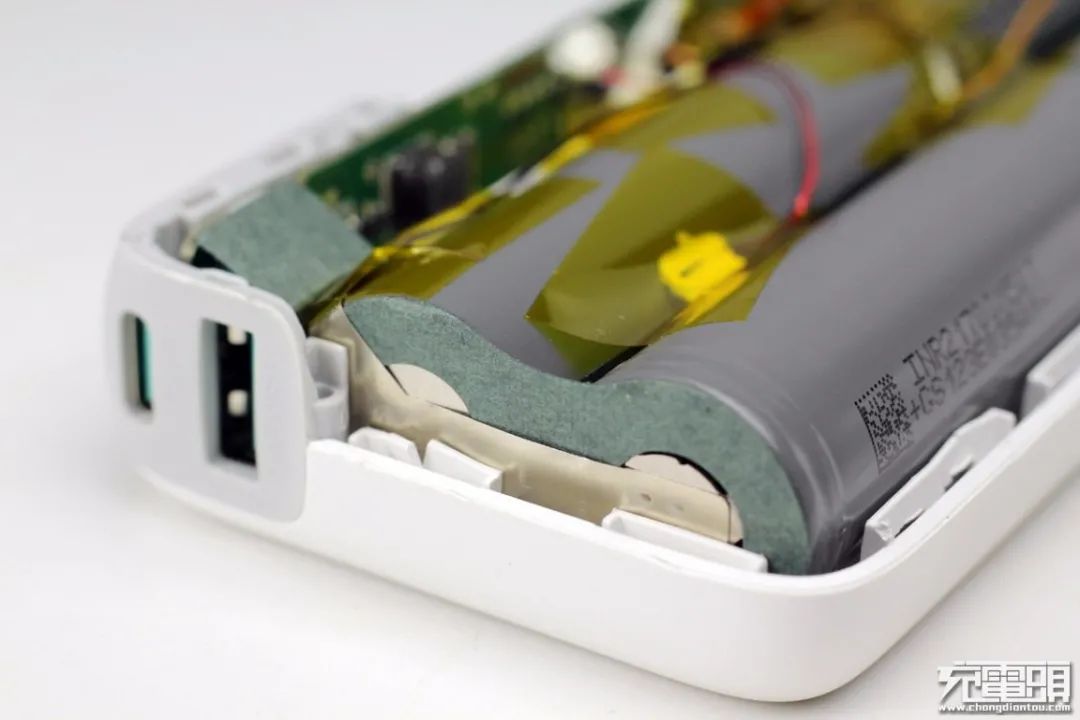

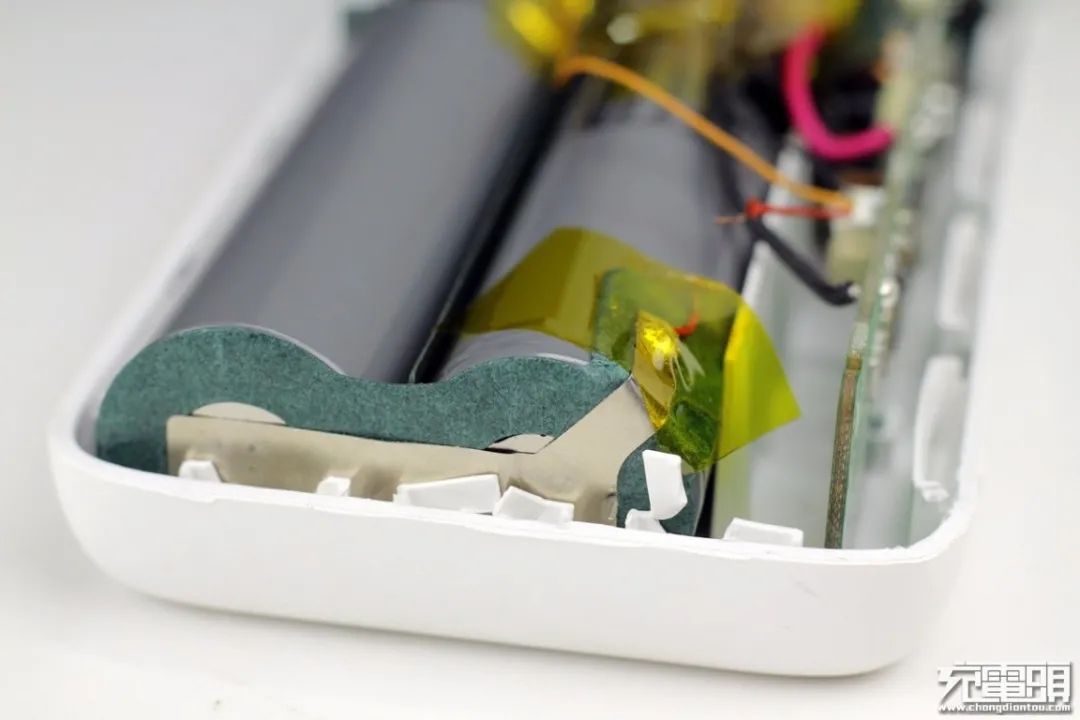

电池通过镍片点焊连接，并且粘贴青稞绝缘纸保护。

另一端特写，同样粘贴青稞绝缘纸。

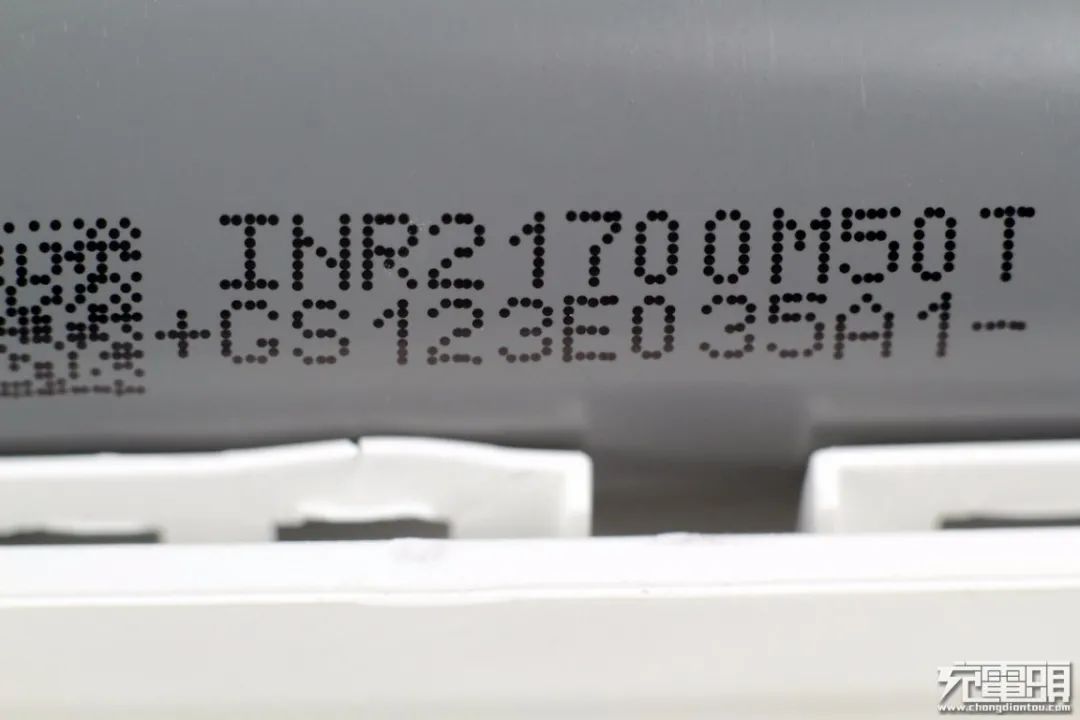

电池型号INR21700M50T，21700尺寸，5000mAh，充电限制电压4.2V。

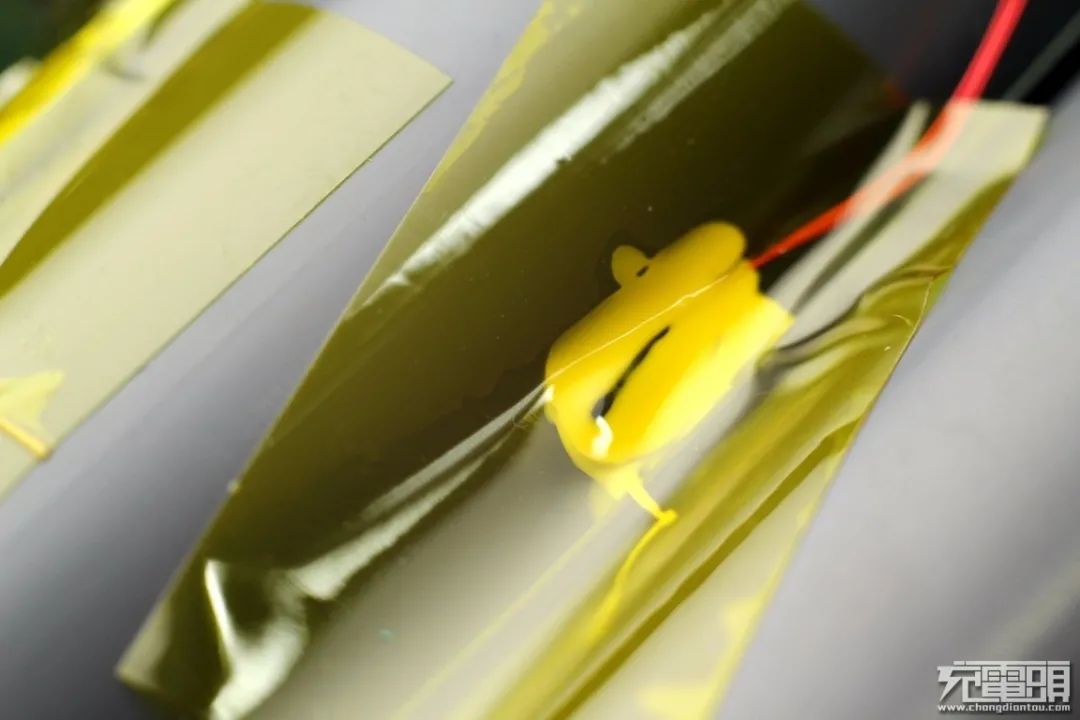

热敏电阻特写，打胶以及粘贴胶带固定。

精工 S8254AA 电池保护IC，为4串电池组提供过压过流保护。

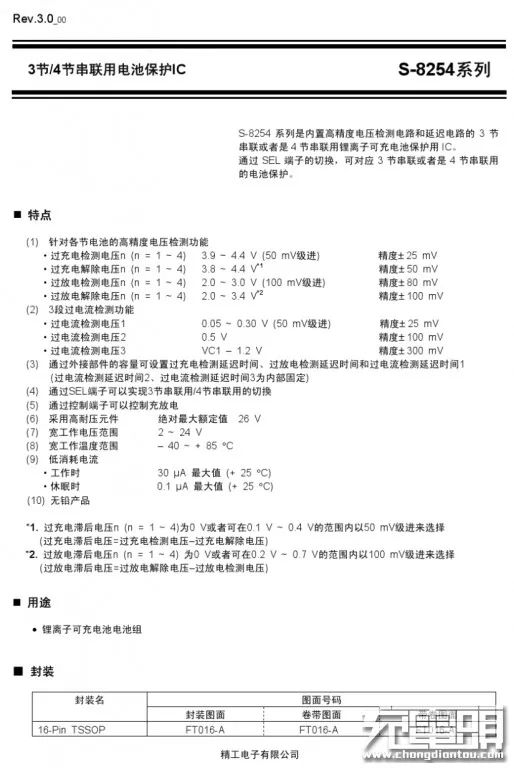

精工 S8254 详细资料。

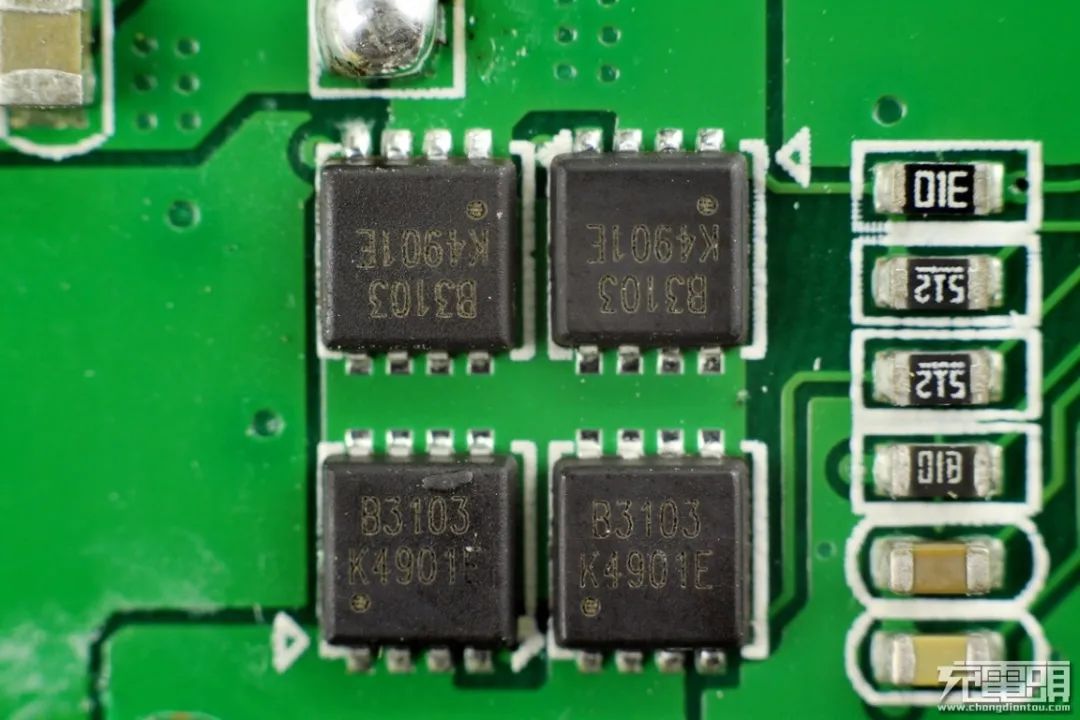

四颗东沅FKBB3103，PMOS，耐压30V，两颗并联，对向串联，用于电池保护。

东沅 FKBB3103 详细资料。

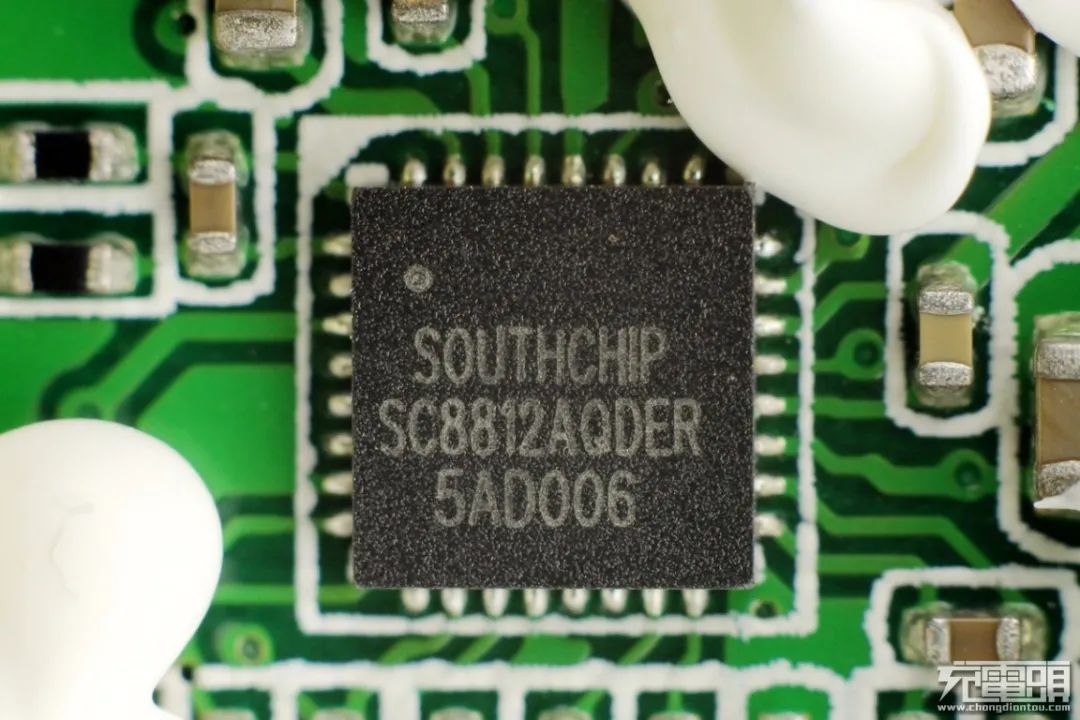

南芯SC8812A高效率同步双向升降压芯片，支持升压或降压为1到4节电池充电，可完成充电、放电控制，支持各种电压转换和充电状态指示；内置10bit ADC，采用I2C数控接口，配置输出电压和限流值，简化的外部器件，有助于减少占板面积。

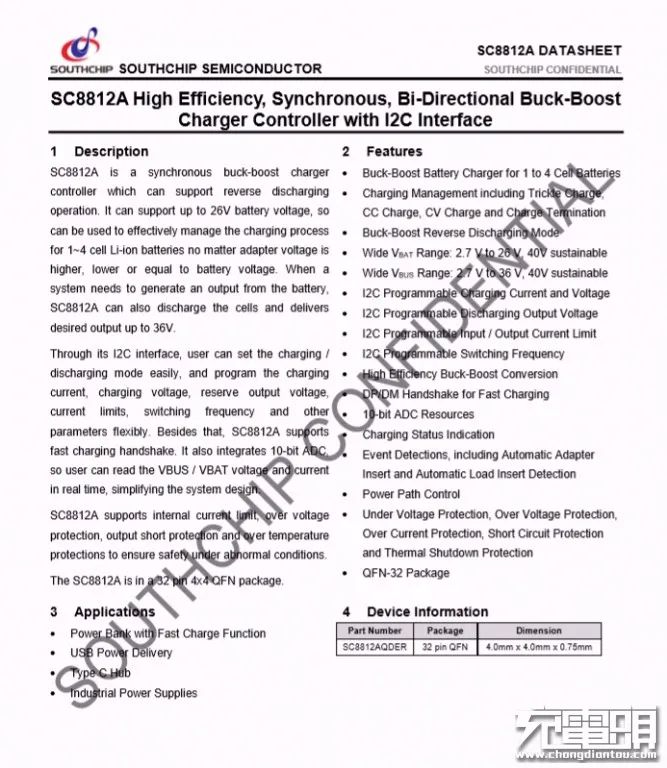

南芯SC8812A资料信息。充电头网了解到，南芯SC8812A此前已被锤子20000mAh 45W双向PD快充移动电源、努比亚红魔45W USB PD氘锋移动电源、全汉10000mAh USB PD移动电源、羽博26800mAh 45W USB PD快充移动电源、电友 20000mAh 45W双向快充移动电源等产品。此外，南芯的快充芯片还被广泛应用于充电器、车充等领域，并获得数十款产品采用。

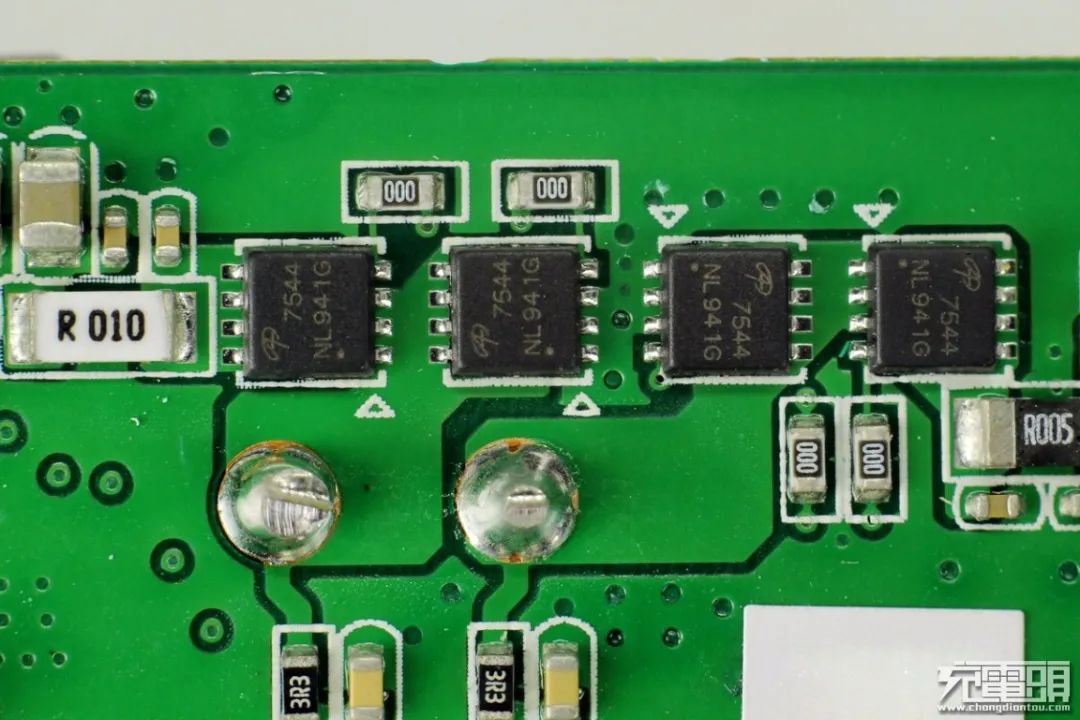

四颗AOS万代AON7544，NMOS，耐压30V，由南芯SC8812A控制进行电压转换。

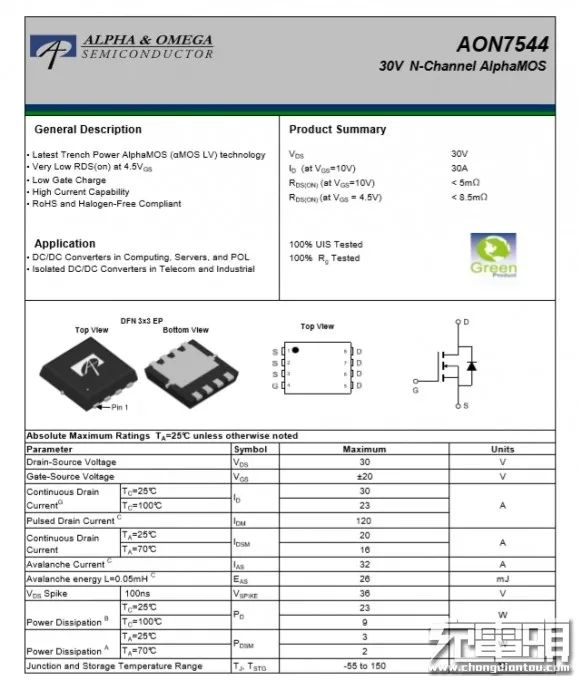

AOS AON7544 详细资料。

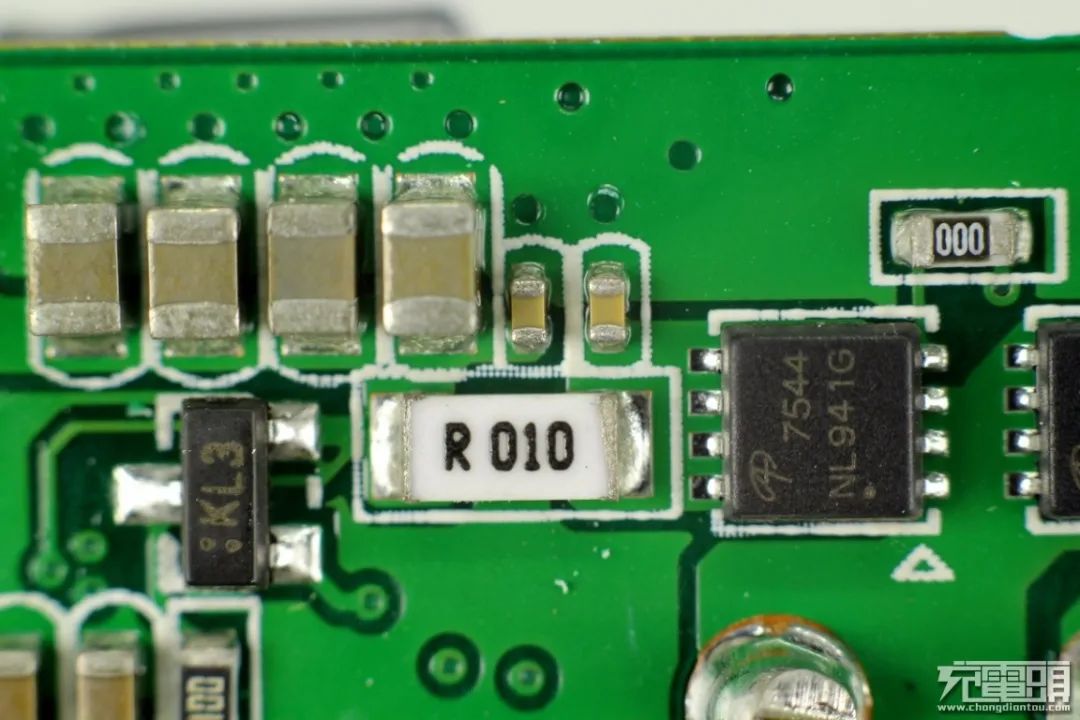

R010电流取样电阻。

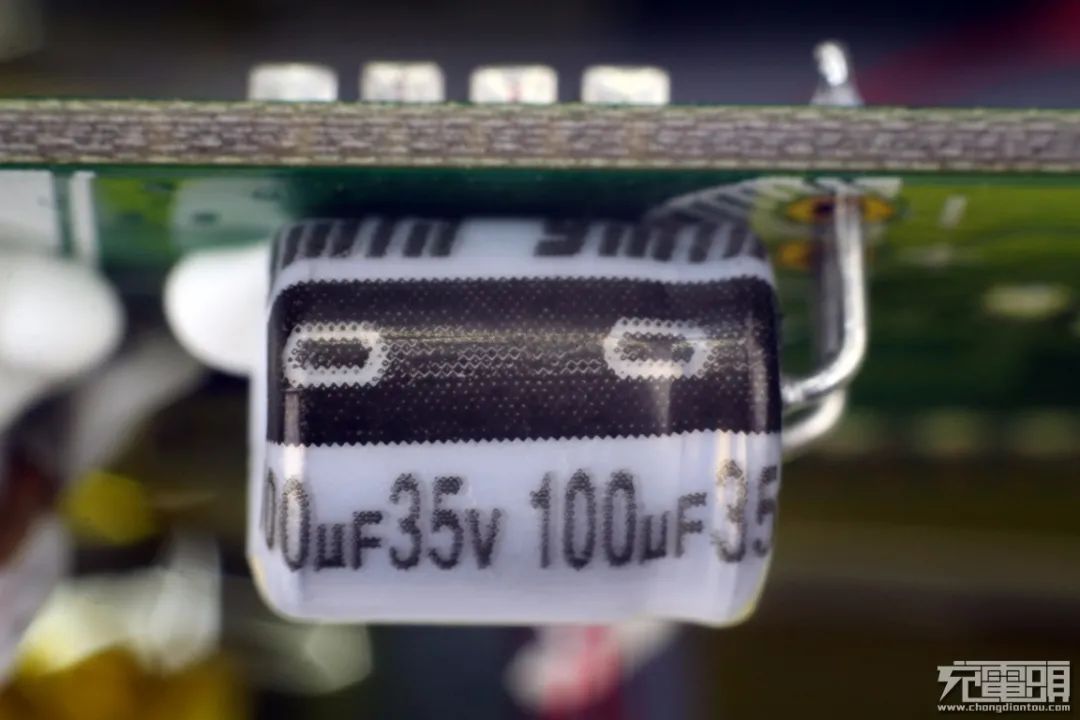

滤波电容特写，规格为35V 100μF，来自永铭。

充电头网拆解了解到，永铭为应对氮化镓快充市场的需求，推出多系列快充电源专用产品，凭借优秀的性能，目前以被公牛65W快充拆线板、倍思65W 2C1A氮化镓快充、倍思45W双USB-C氮化镓快充、京造65W 1A1C氮化镓快充充电器、努比亚65W 2C1A氘锋氮化镓快充、毕亚兹2C1A 65W氮化镓快充、SlimQ 65W氮化镓USB PD快充、爱否开物1A2C 65W PD氮化镓快充等产品采用，获得客户一致认可。

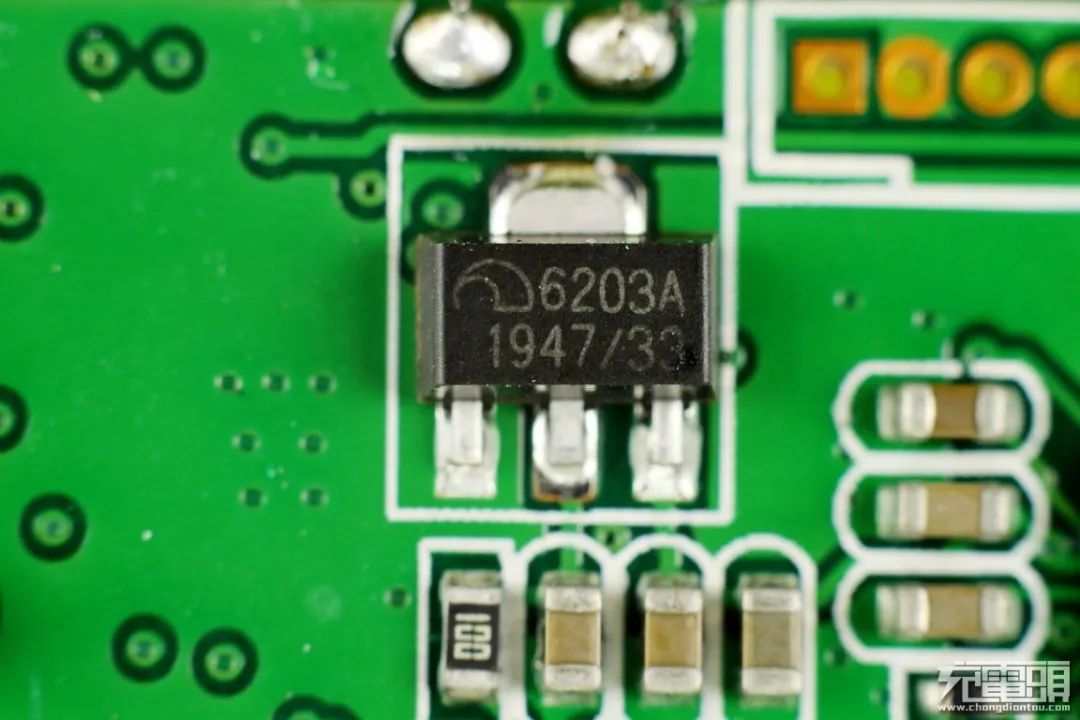

微盟ME6203A33 3.3V LDO，为芯海单片机供电。

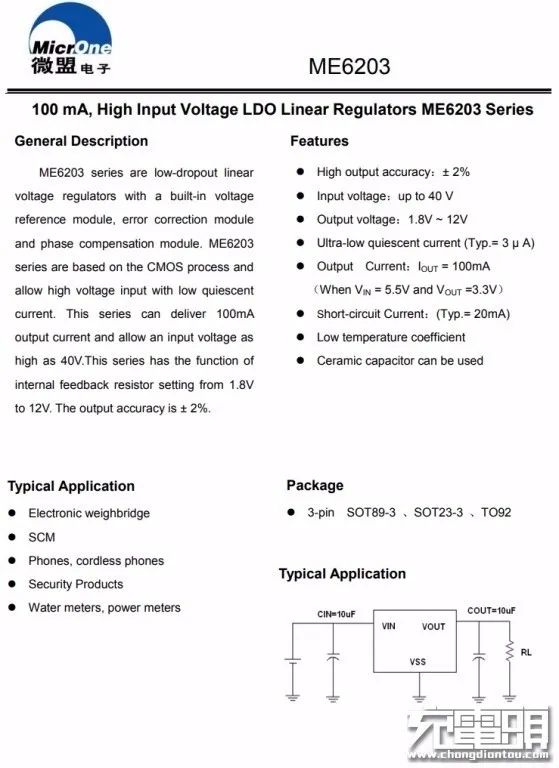

微盟ME6203 详细资料。

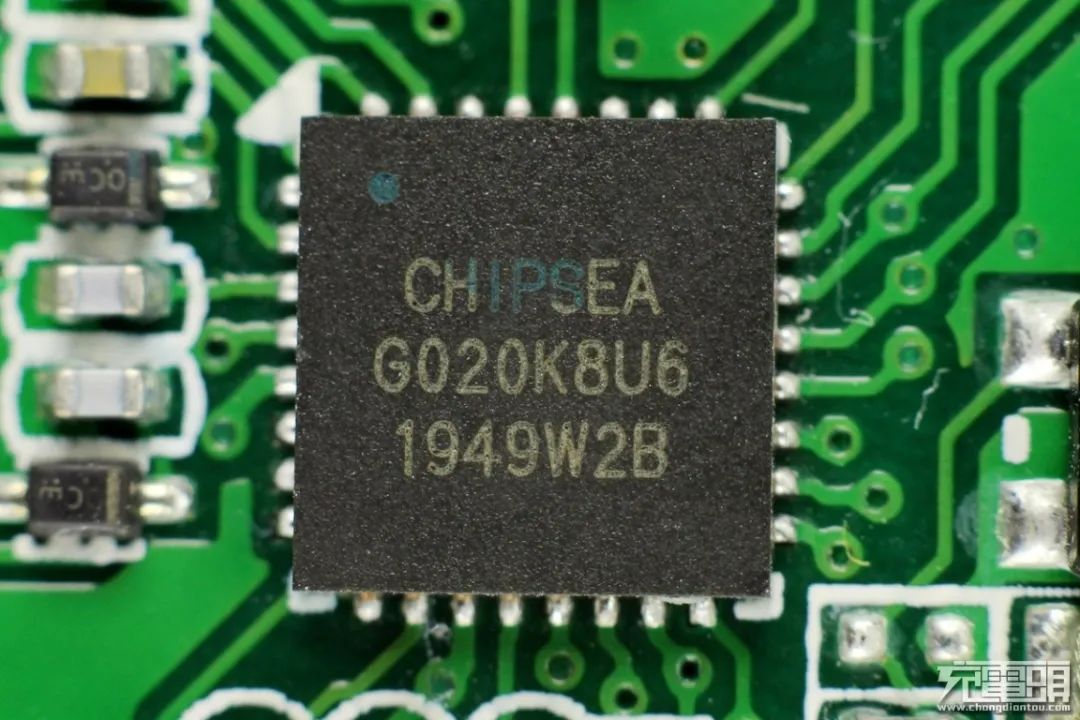

Chipsea芯海科技CS32G020K8U6 32位MCU，CS32G020系列是芯海科技推出的支持USB Type-C和PD3.0协议的USB-C控制器，可应用于PC电源适配器、手机充电器、移动电源、车充、HUB等领域。
CS32G020内嵌ARM Cortex-M0内核，主频最高48MHz，因而可以支持很广范围的工业控制和需要高性能CPU的场合。内置64K字节程序flash，数据flash大小可配置(与程序flash共享) ,4K字节LDROM，8K字节SRAM。CS32G020封装包括QFN24和QFN32。充电头网此前已对这款CS32G020系列芯片做过相关报道。

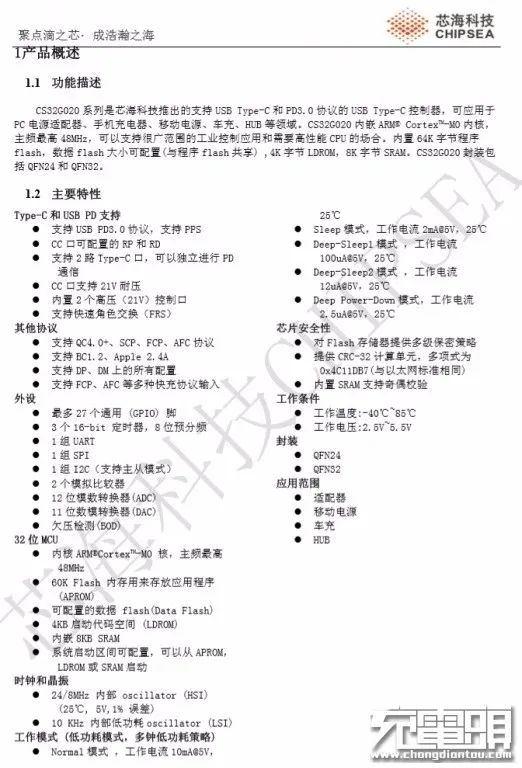

芯海科技 CS32G020K8U6 详细资料。充电头网了解到，使用这款芯片的还有ELECJET电友 20000mAh 45W双向快充移动电源、UGREEN绿联20000mAh双向快充移动电源、羽博26800mAh 45W USB PD快充移动电源、HENGLISAM 45W PD双向快充移动电源等产品。

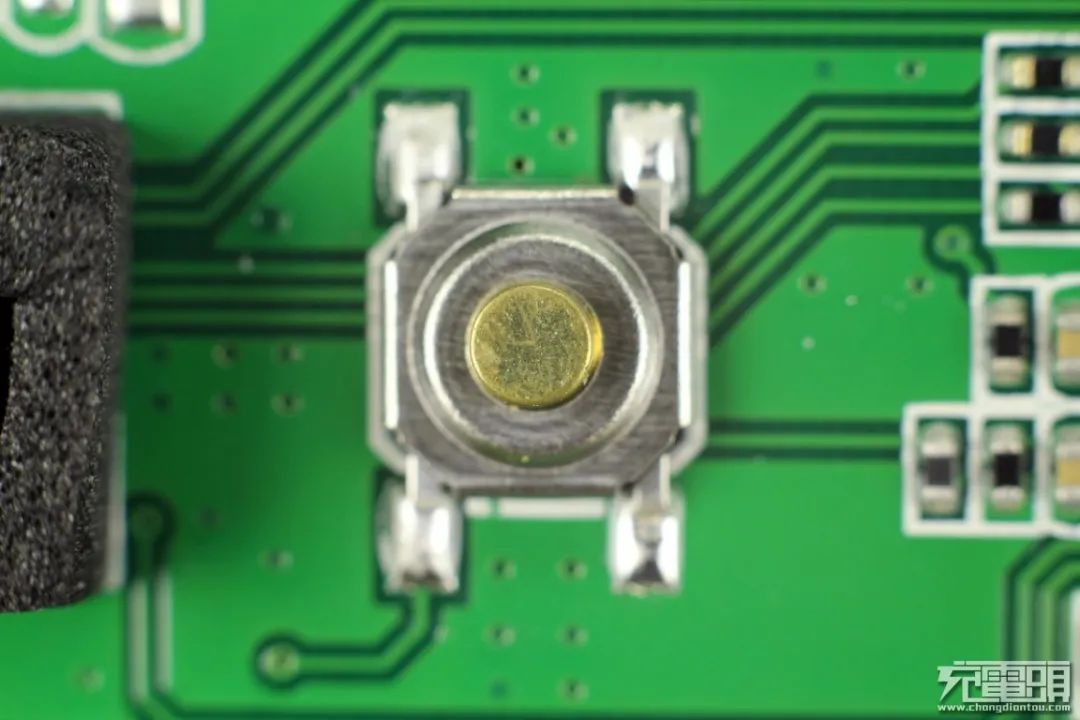

电源键特写，贴片焊接。

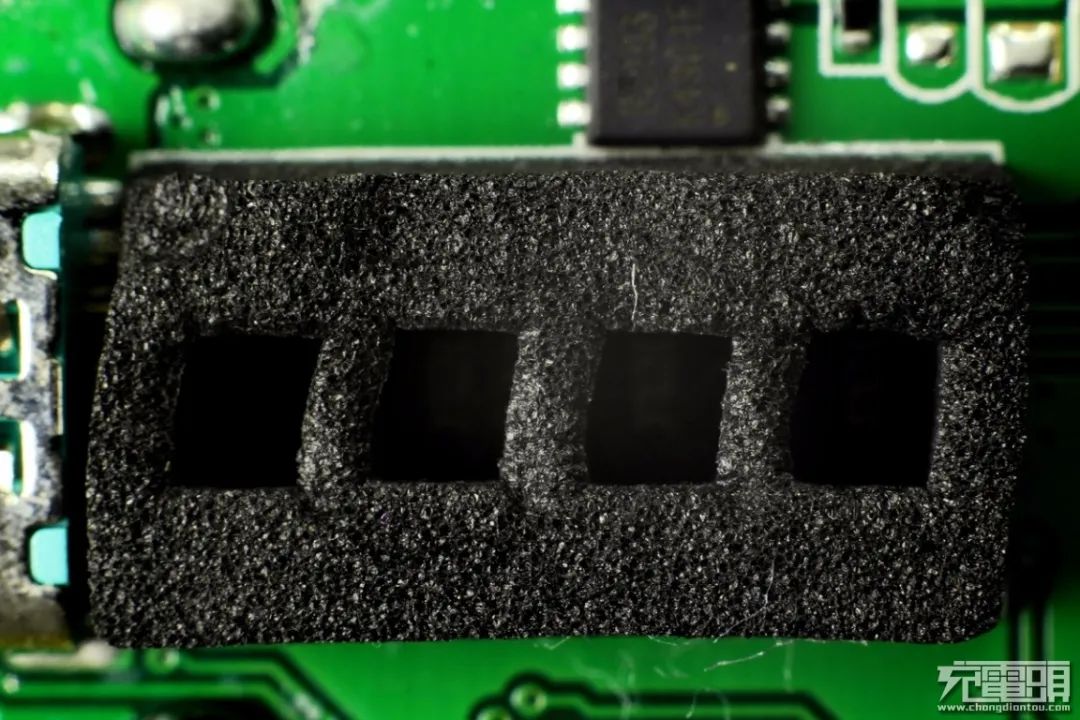

四颗电量显示LED灯上覆盖黑色泡棉，防止串光。

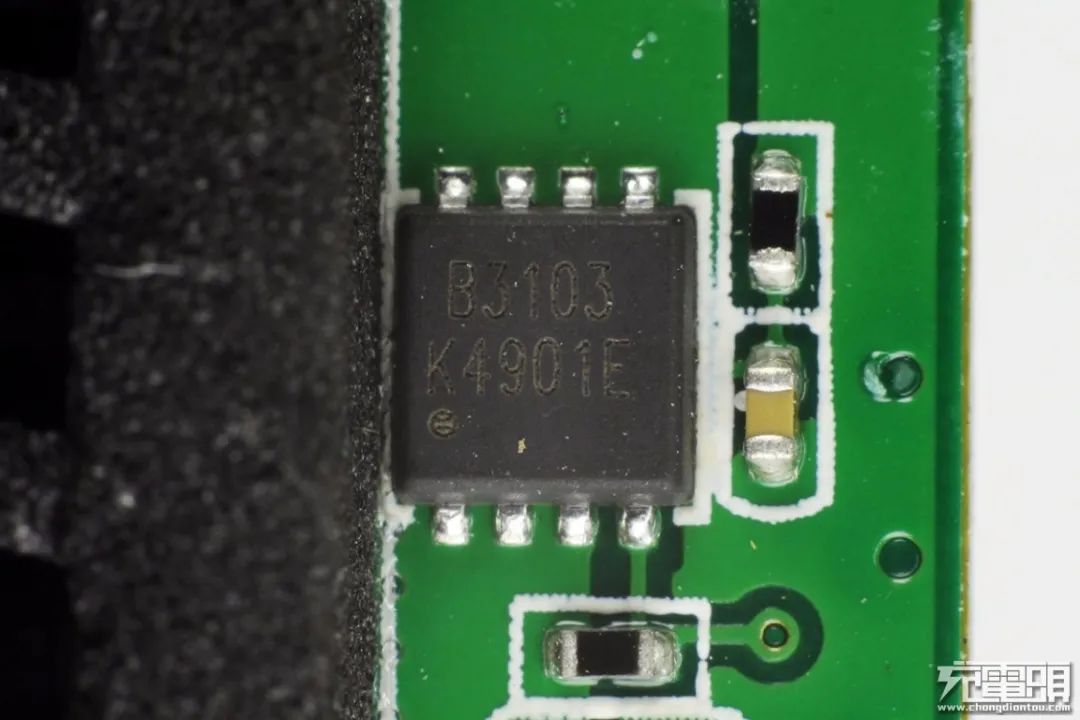

东沅FKBB3103，这里作为USB-C口切换保护开关。

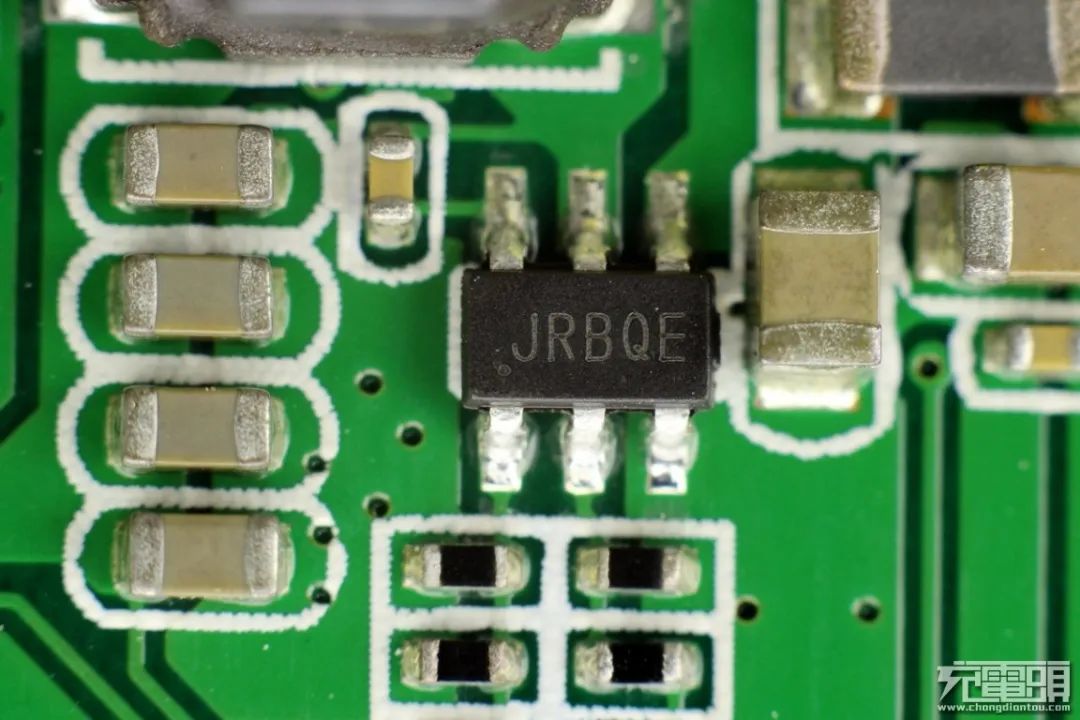

丝印JRBQE芯片，实际上是矽力杰SY8104高效率同步整流降压转换器，用于USB-A口降压输出，最大输出电流4A。

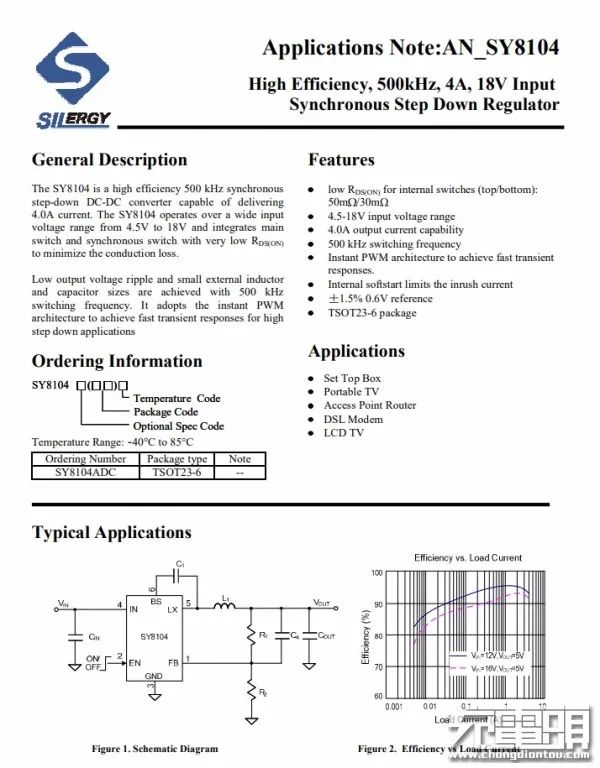

矽力杰SY8104资料信息。

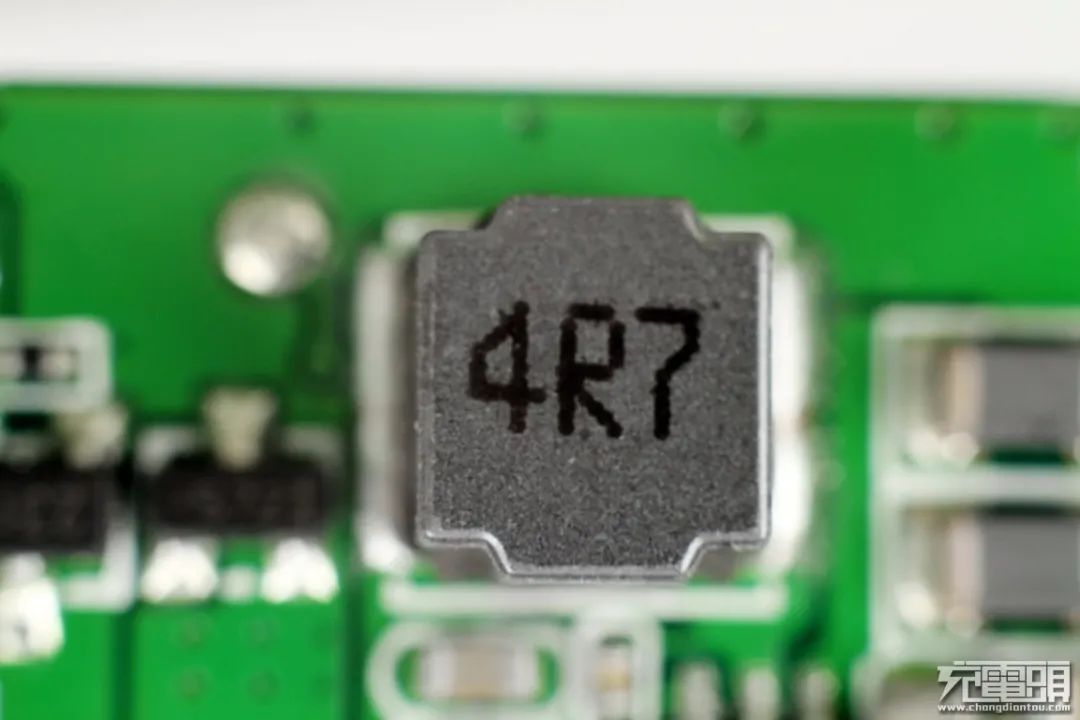

4R7降压电感特写。

两颗东沅FKBB3103，用于USB-A口供电切换。充电头网拆解总结RAVPOWER这款移动电源采用PC阻燃材质外壳，表面磨砂边角圆润。即使容量达到了20000mAh，体积仍压缩的很小，出远门携带起来更方便。产品支持Apple 2.4A、QC和PD协议，USB-C口具备5V3A、9V3A、12V3A、15V3A、20V3A五组固定电压档位，60W快充可满足长途旅行中设备的快充需求。充电头网通过拆解了解到，这款产品内部采用长条PCB板设计且安置在机身一侧，有效压缩了产品尺寸。PCB板上锂电保护电路由精工S8254AA搭配东沅MOS组成，此外还设有热敏电阻进行温控。1A1C两路电路独立进行升降压，其中USB-C口采用芯海科技CS32G020K8U6进行协议识别，由南芯SC8812A搭配万代MOS进行升降压实现快充输入输出；USB-A口降压输出则由矽力杰SY8104来完成。
