点击图片变色_研究论文丨柔性聚噻吩基呋喃膜的电致变色性能研究-CSDN博客

本文链接：https://blog.csdn.net/weixin_42511177/article/details/112574222

电致变色材料(Electrochromic materials)被广泛定义为在外部施加的电压下材料会发生可逆的光学变化和可逆的颜色转化。其中柔性的电致变色材料由于其技术兴趣和商业应用在当前的电子设备市场上有着迫切的需求。然而，目前柔性的电致变色设备的工业开发仍然较少，这是由于柔性的电致变色材料仍然面临着柔性，使用寿命等一些问题和挑战。导电聚合物由于其易于加工，结构调整实现多种颜色变化，高光学对比度和快速转换速率等优异的性能而受到广泛研究和发展。聚呋喃作为典型的五元共轭不饱和杂环有机聚合物，研究表明它具有可逆的氧化还原性能和可逆的电致变色性能，但由于制备的聚合物具有较差的质量性能和稳定性能，因而导致了较差的电致变色性能。近些年来的研究均表明以呋喃结构作为聚合物结构的构建块将会明显地有利于聚合物质量性能的提升。因此研究聚呋喃的衍生物在电致变色的性能和应用前景具有重要意义。

基于上述背景，江西科技师范大学化学化工学院徐景坤教授课题组采用Stille偶联合成机理合成了噻吩基呋喃单体(2-(Thiophen-2-yl) furan, TFu)，通过电化学方法聚合得到了可弯曲的自支撑聚噻吩基呋喃薄膜(PTFu) (图1)，薄膜具有良好的氧化还原可逆性能,并系统地研究了聚合物薄膜的电致变色性能和应用潜力。

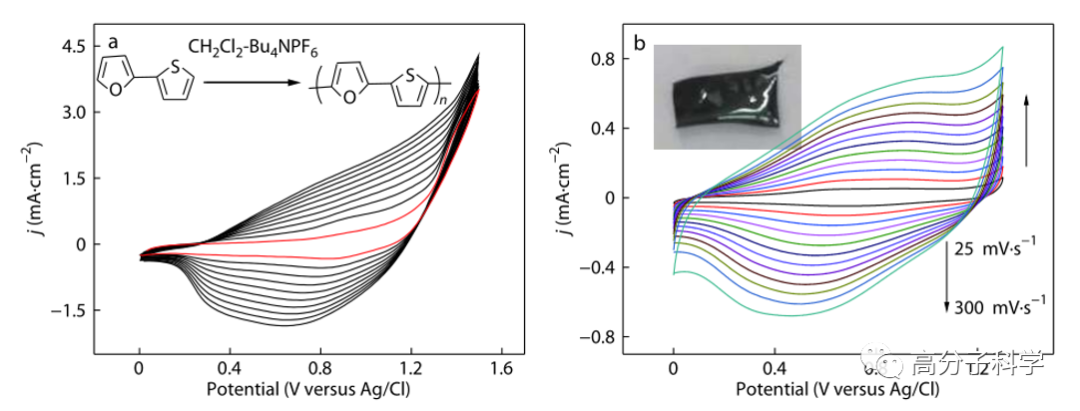

图1. (a) TFu和 (b) PTFu在CH₂Cl₂-Bu₄NPF₆ (0.1 mol·L^-¹) 电解质体系中的循环伏安图.

PTFu 薄膜的光电化学性能表明薄膜在不同的外施加电位下具有良好的氧化还原性能并伴随着多种颜色的可逆变化( 图2) ，具有良好的电致变色性能和潜在的应用前景。

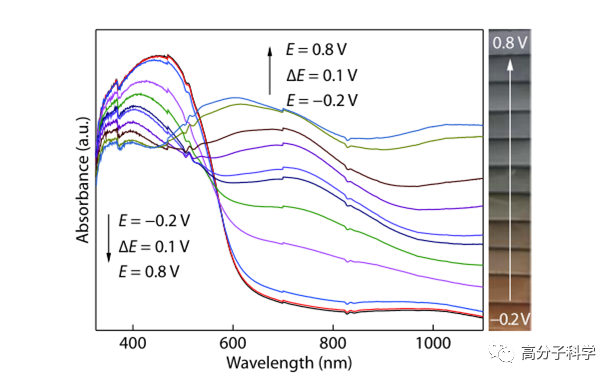

图2. 在ITO玻璃上电化学沉积的PTFu在CH₂Cl₂-Bu₄NPF₆ (0.1 mol·L^-¹) 电解质体系中的原位光谱电化学图(插图为在特定的外施加电压下PTFu膜的照片图像).

在 PTFu 薄膜的紫外最大吸收峰处，采用光谱计时电流法对薄膜的电致变色动力学进行了研究，结果表明 PTFu 薄膜具有良好的电致变色性能，体现为合理的光学对比度 (32.1%) ( 图 3) ，较快的响应时间 (1.38 s) ，较高的着色率 (300.9 cm²·C^-1) ，和出色的光学稳定性能，即经历长达 2000 s 的连续氧化还原过程，其光学稳定性可保持为 96% ，甚至超过 3000 s 后，其光学稳定性仍可保持为 80% 。相比于相同体系下制备的聚呋喃和聚噻吩薄膜， PTFu 薄膜的电致变色性能得到了明显的提升。 PTFu 薄膜表现出良好的电致变色性能主要归因于独特的微观形貌( 图4) 和具有出色稳定性的噻吩结构单元构建块的引入增加了TFu 单体的有效共轭长度，从而有利于高品质PTFu 薄膜的制备。

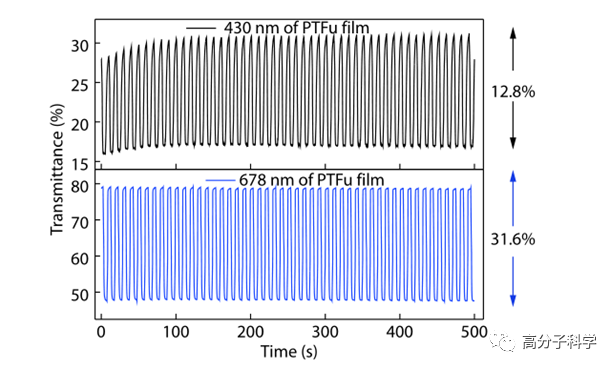

图 3. PTFu 薄膜在 430 nm ( 上 ) 和 678 nm ( 下 ) 波长下的透过率 - 时间曲线 .

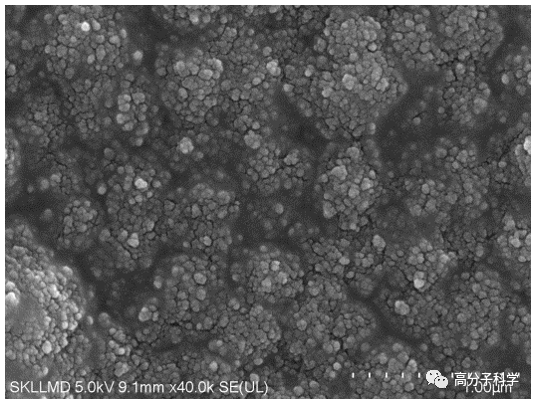

图 4. PTFu 薄膜在 CH₂Cl₂-Bu₄NPF₆ (0.1 mol·L^-1) 电解质体系中的 SEM 图 . 最后，我们以 PTFu 薄膜作为电致变色材料活化层，成功组装了电致变色器件 ( 图 5) ，器件可以实现从橘红色到灰色的可逆转变。

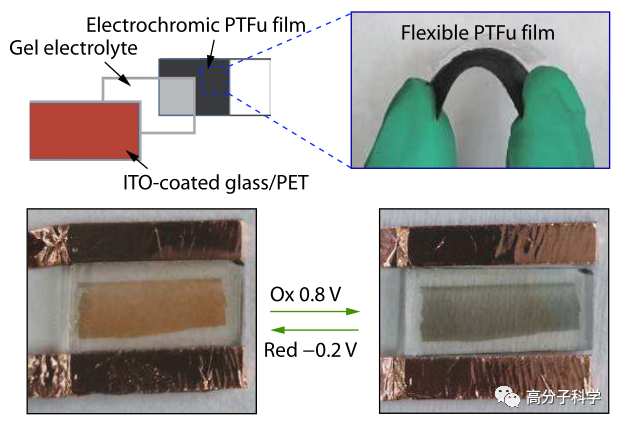

图 5. 电致变色器件图片 . 姚文倩硕士研究生是该论文的第一作者，徐景坤教授为通讯作者。该项工作得到国家自然科学基金 (Nos. 51762018 和 51863009) 、江西省自然科学基金 (Nos. 20165BCB18016、20181ACB20010 和 20202ACBL204005) 和江西省教育厅 (Nos. GJJ190584 和 GJJ190612) 的资助。该论文即将发表于 Chinese Journal of Polymer Science 。
