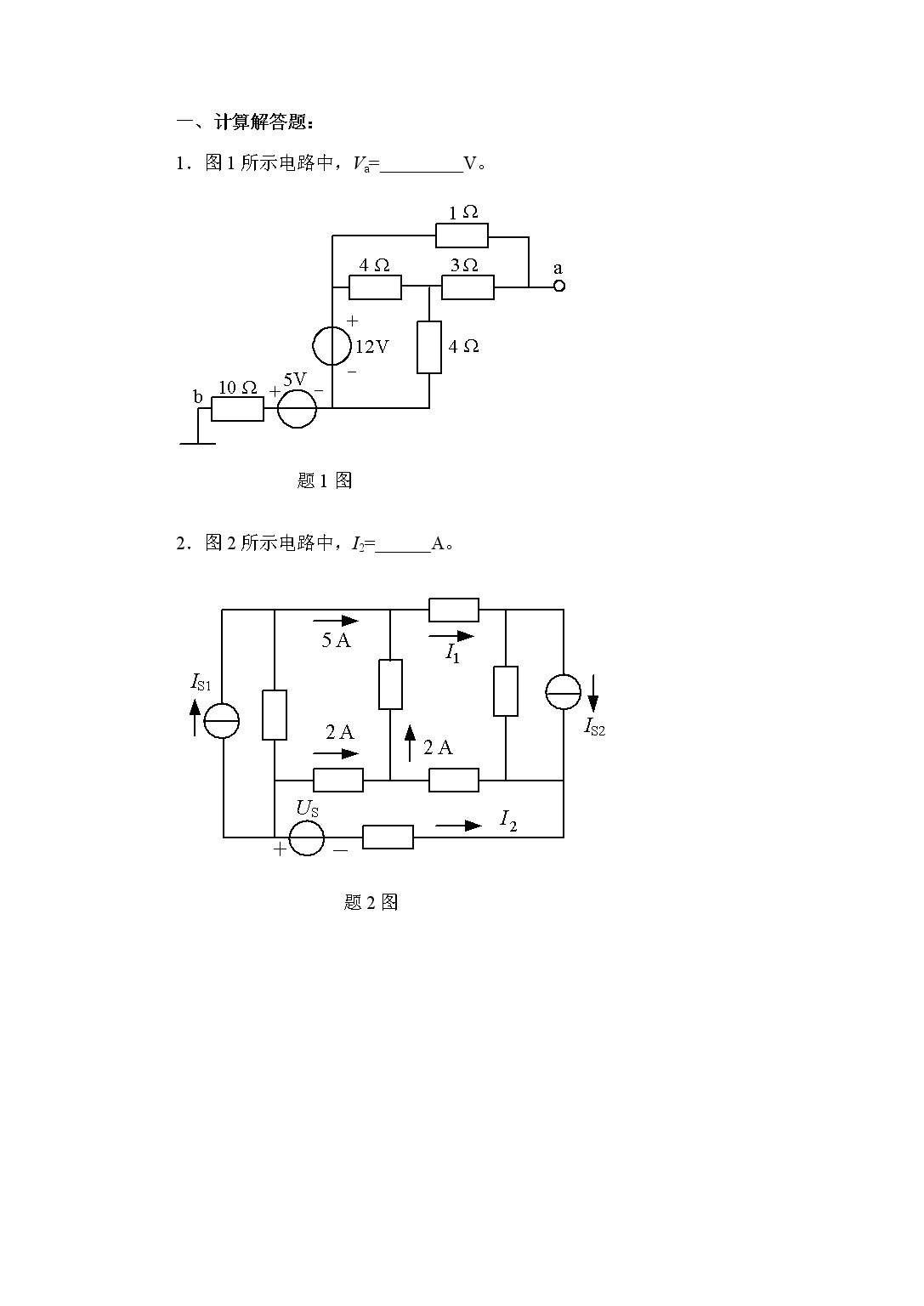

一、计算解答题：1．图1所示电路中，Va= V。 题1图 2．图2所示电路中，I2= A。 题2图3．图3所示电路中，欲使I=1A，则IS= A。题3图 4．图4所示电路中，Eo、ro的值分别是 V、 Ω 。 题4图5．已知两个同频率正弦交流电压u1、u2以及u=u1+u2的最大值都相等，则u1与u2相位差的绝对值为 °。6．图6所示为线圈与电容的并联电路，当电源频率f=f0时，电路谐振。若电源电压不变，增大电源频率，则电流表、、功率表读数的变化情况分别是 、 、 。(填“减小”或“增大”)题6图 7．某三角形对称三相电路，已知电源线电压，负载相电流，则该电路的无功功率Q= Var。8.图8所示无源二端网络中，，，则电路吸收的平均功率P= W。 题8图 9．(6分)某双副绕组变压器，两个副绕组相同，输出电压均为12V。两个副绕组可能的四种接法如图9所示。试分析指出：(1)哪一种接法是对变压器有危害的？说明理由；(2)其他三种情况下，输出电压U2的值各为多少？ A B C D10．(6分，每空1分)分析图10所示的三相异步电动机控制电路，回答下列问题。(1)该电路是三相异步电动机 控制电路。(2)标有符号“KT”的电器是 ，其功能是 。(3)实现过载保护的电器是 。(4)在QS闭合的情况下，实现电动机起动的操作是 。(5)在电动机运转的情况下，实现电动机制动的操作是 。题10图11．(10分)电路和各元件参数如图11所示。(1)(6分)用戴维宁定理，求电流I；(2)(2分)求8V电压源的功率；(3)(2分)要使I=0，应与3Ω电阻并联一个什么理想电源？其数值是多大？在图中画出。 题11图12.(10分)图12所示电路中，已知V，Rab=10Ω。(1)(4分)作出求解电压表最小读数的相量关系图； (2)(4分)求电压表的最大和最小读数；(3)(2分)求电压表读数最小时的Rcb。题12图13、如图所示，已知E=12V，r=1,R=5,求开关分别在1、2、3位置时电流表与电压表的读数。(12分)14、某学校教室原来使用100只“220V/60W”的白炽灯照明。现在改为60只“220V/40W”的日光照明从而达到了省电的目的，若每天使用5h，问一年300天可节约多少度电？(8分)15、如图15所示电路，试求：(12分)(1)若选O点为参考点，A、B两点的电位以及A、B两点间的电压；(2)若选A点为参考点，O、B两点的电位以及A、B两点间的电压。16、如图16，已知====60,=120，试画出等效电路图，并计算电路的等效电阻为多少？(8分)17．( 本题10分 )用戴维南定理求下图中RL上的I。18、 将两阻值和功率分别为484Ω、100Ｗ和242Ω、200Ｗ的灯泡并联，接在220Ｖ的电源上。试求：流过每个灯泡的电流和它们所消耗的功率。如不慎将两灯泡串联接在220Ｖ电源上，问每个灯泡的电压和它们所消耗的功率各是多少，说明会出现什么现象？19、有一个三角形联接的三相对称负载，线电流为17.3Ａ，线电压为380Ｖ，ｆ＝50Ｈz，cosφ＝0 .8。 试求：(１) 三相有功功率Ｐ、视在功率Ｓ；(２) 相电流及每相负载的Ｒ和Ｌ值。20、采用一个０～２０００欧的电位器，构成调压器，当在电位器电阻为１０００欧处引出引线作为输出端，接入电阻为１００欧的负载，当电位器的输入电压为２２０伏时，试计算：(１) 电路的等效电阻Ｒ；(２) 电路的总电流Ｉ；(３) 负载电路的电流Ｉ2；(４) 电位器的输出电压U2及负载消耗的功率Ｐ2。21、有一日光灯电路，额定电压为２２０Ｖ，电阻Ｒ为200Ω，电感Ｌ为1.66亨，电源频率为５０赫。试计算：(１) 视在功率Ｓ、有功功率Ｐ、无功功率Ｑ；(２) 功率因数cｏｓφ。22、一盏２２０Ｖ、１５Ｗ的白炽灯与1盏２２０Ｖ、４０Ｗ的白炽灯串联后，接到380Ｖ的电源上，试计算两盏白炽灯的电压降各为多少？23、有一三相三线制供电线路，线电压为３８０伏，接入星形接线的三相电阻负载，每相电阻值皆为１０００欧。试计算：(１)正常情况下，负载的相电压、线电压、相电流、线电流各为多少？(２)如Ａ相断线Ｂ、Ｃ两相的相电压有何变化？(３)如Ａ相对中性点短路，Ｂ、Ｃ两相的电压有何变化24、有一低压配电线路，同时向五台三相异步电动机供电，其中有三台是４ＫＷ，两台是３ＫＷ，这几台电动机的额定电压为３８０伏，cosφ为０．８，效率η为０．８５。试求该低压配电线路的总电流为多大25、 阻值为484Ω的电阻接在正弦电压Ｕ＝３１１Ｓｉn wｔ伏的电源上，试写出电流的瞬时值表达式，并计算电阻的有功功率。26、 有一电阻，电感和电容串联电路，Ｒ＝６００Ω，Ｌ＝１．９１１亨，Ｃ＝５．３０８μF，电路电压Ｕ＝２２０Ｖ、ｆ＝５０Ｈz。试求电路的电流。27、 有一日光灯电路，R＝１５０Ω，Ｌ＝1.36亨、电路电压U＝220Ｖ，ｆ＝50Ｈz。试求电流Ｉ、Ｐ、Ｑ及cｏｓφ各为多少？28、 有一个星形联接的三相对称负载，每相负载为Ｒ＝８Ω，ＸL＝６Ω，电源线电压为380Ｖ，求：相电压、相电流和线电流各为多少？29、 某直流电源的电动势E=24伏，内阻RO=0.5欧，负载电阻R=7.5欧。求电路中电流I，端电压U和电源内阻压降。30、 有一星形联接的三相负载，每相负载的电阻都等于12Ω，电抗等于16Ω，三相电源电压对称，线电压为380V，试求负载的线电流。31、 有三个单相负载，其电阻分别为RA=10Ω、RB=20Ω、Rc=40Ω，接于三相四线制电路，电源线电压为380V。试求各相电流。32、 一个220V、25W的电烙铁接到u=220sin(314t+)V的电源上，试问电烙铁的电功率及10h内消耗的电能各为多少？33、 有一R.L.C串联电路，它在电源频率为500Hz时发生谐振，电流I为0.2A，容抗Xc为314Ω，并测得电容电压Uc为电源电压U的20倍，试求该电路的电阻R及电感L。34、 一台星形连接的三相发电机，在对称情形下运行时的相电流为80A，线电压为380V，功率因数为0.8。求此发电机提供的有功功率 、无功功率和视在功率。35、三相四线制电路中，电源线电压UAB＝380∠30o 。省略部分。每个灯泡的电压和它们所消耗的功率各是多少，说明会出现什么现象？解： 即两个灯泡若串联在一起则都不能达到正常亮度19、有一个三角形联接的三相对称负载，线电流为17.3Ａ，线电压为380Ｖ，ｆ＝50Ｈz，cosφ＝0 .8。 试求：(３) 三相有功功率Ｐ、视在功率Ｓ；(４) 相电流及每相负载的Ｒ和Ｌ值。解：20、采用一个０～２０００欧的电位器，构成调压器，当在电位器电阻为１０００欧处引出引线作为输出端，接入电阻为１００欧的负载，当电位器的输入电压为２２０伏时，试计算：(５) 电路的等效电阻Ｒ；(６) 电路的总电流Ｉ；(７) 负载电路的电流Ｉ2；(８) 电位器的输出电压U2及负载消耗的功率Ｐ2。解：21、有一日光灯电路，额定电压为２２０Ｖ，电阻Ｒ为200Ω，电感Ｌ为1.66亨，电源频率为５０赫。试计算：(３) 视在功率Ｓ、有功功率Ｐ、无功功率Ｑ；(４) 功率因数cｏｓφ。解：22、一盏２２０Ｖ、１５Ｗ的白炽灯与1盏２２０Ｖ、４０Ｗ的白炽灯串联后，接到380Ｖ的电源上，试计算两盏白炽灯的电压降各为多少？解：23、有一三相三线制供电线路，线电压为３８０伏，接入星形接线的三相电阻负载，每相电阻值皆为１０００欧。试计算：(１)正常情况下，负载的相电压、线电压、相电流、线电流各为多少？(２)如Ａ相断线Ｂ、Ｃ两相的相电压有何变化？(３)如Ａ相对中性点短路，Ｂ、Ｃ两相的电压有何变化解：24、有一低压配电线路，同时向五台三相异步电动机供电，其中有三台是４ＫＷ，两台是３ＫＷ，这几台电动机的额定电压为３８０伏，cosφ为０．８，效率η为０．８５。试求该低压配电线路的总电流为多大解：25、 阻值为484Ω的电阻接在正弦电压Ｕ＝３１１Ｓｉn wｔ伏的电源上，试写出电流的瞬时值表达式，并计算电阻的有功功率。 解：26、 有一电阻，电感和电容串联电路，Ｒ＝６００Ω，Ｌ＝１．９１１亨，Ｃ＝５．３０８μF，电路电压Ｕ＝２２０Ｖ、ｆ＝５０Ｈz。试求电路的电流。解：27、 有一日光灯电路，R＝１５０Ω，Ｌ＝1.36亨、电路电压U＝220Ｖ，ｆ＝50Ｈz。试求电流Ｉ、Ｐ、Ｑ及cｏｓφ各为多少？解28、 有一个星形联接的三相对称负载，每相负载为Ｒ＝８Ω，ＸL＝６Ω，电源线电压为380Ｖ，求：相电压、相电流和线电流各为多少？解：29、 某直流电源的电动势E=24伏，内阻RO=0.5欧，负载电阻R=7.5欧。求电路中电流I，端电压U和电源内阻压降。解：30、 有一星形联接的三相负载，每相负载的电阻都等于12Ω，电抗等于16Ω，三相电源电压对称，线电压为380V，试求负载的线电流。解：31、 有三个单相负载，其电阻分别为RA=10Ω、RB=20Ω、Rc=40Ω，接于三相四线制电路，电源线电压为380V。试求各相电流。解：32、 一个220V、25W的电烙铁接到u=220sin(314t+)V的电源上，试问电烙铁的电功率及10h内消耗的电能各为多少？解：33、 有一R.L.C串联电路，它在电源频率为500Hz时发生谐振，电流I为0.2A，容抗Xc为314Ω，并测得电容电压Uc为电源电压U的20倍，试求该电路的电阻R及电感L。解：34、 一台星形连接的三相发电机，在对称情形下运行时的相电流为80A，线电压为380V，功率因数为0.8。求此发电机提供的有功功率 、无功功率和视在功率。解：35、三相四线制电路中，电源线电压UAB＝380∠30o V ,三相负载均为Z=40∠60o Ω, 求各相电流，并画出向量图。解：36、有一台单相照明变压器，容量为10KVA，电压为3300V/220V，今欲在副边接上60W /220V白炽灯，如果变压器在额定状态下运行，这种电灯能接多少只？原副绕组的额定电流是多少？解：37、已知信号源的电动势20V ,内阻RO=800Ω，负载电阻RL＝8Ω，试计算：(1)当负载电阻RL直接与信号源连接时，信号源输出的功率P为多少？(2)若负载RL等效到匹配变压器的原边，并使RL，＝R0时，信号源将输出最大功率。试求变压器的变比K为多少？信号源最大输出功率P为多少？解：38、在对称三相电路中，有一星形负载，已知线电流相量，线电压，求此负载的功率因数及其消耗的有功功率。解：二、作图题39、 某电路如图，6个元件代表电源或负载，电压、电流的参考方向如图所示。今通过测量得知：=2A，=1A, =-1A, =1V, =-3V, =8V, =-4V, =-7V, =-3V，试标出各电流、电压的实际方向。答案：40、 将下面的电阻网络化减成为一个电阻并标出电阻值。 答案： a 0.5Ω b41、 将下面的电阻网络化减成为一个电阻并标出电阻值。 答案： a 14Ω b42、 将下面的电阻网络化减成为一个电阻并标出电阻值。 答案： a 1.56Ω b43、 将下图化减成为一个实际电压源模型。 答案： a 7Ω 14V b44、 将下图化减成为一个实际电压源模型。 答案： a 3Ω 4V b45、 将下图化减成为一个实际电流源模型。 答案： 3A 1 Ω46、 在横坐标变量为电角度ωt的直角坐标系中，作出A和A的波形图。答案：47、 纯电阻电路中，已知V。试作出电阻两端电压和流过电阻电流的矢量图。答案：48、 纯电感电路中，已知V。试作出电感两端电压和流过电感电流的矢量图。答案：49、 纯电容电路中，已知A。试作出电容两端电压和流过电容电流的矢量图。答案：50、 如图所示，三相异步电动机的起动控制电路中哪些部分画错了？请画出正确的电路图。答案： 51、 如图所示，三相异步电动机的起动控制电路中哪些部分画错了？请画出正确的电路图。 答案： 52、 如图所示，三相异步电动机的起动控制电路中哪些部分画错了？请画出正确的电路图。 答案： 关 键 词： 对口 试题 52 电工
