欢迎关注“汽机技术 ” ID:Turbine-club

传播汽机技术,分享百家精华!




差压阀


图 01

差压阀

作用

   差压阀在密封油系统中用以调整空侧密封油压,使之与发电机内气体压力始终保持一定的压差。

结构和工作原理

    此阀门是通过输入信号的差值变化带动滑杆上下移动,而改变阀门的开度,以起到对油压的调节作用。

    密封油系统差压阀信号分别取自机内氢气压力和空侧密封油压,该阀门可以根据信号来源的压力变化自动调节的流量,从而保证空侧密封油压始终高于机内氢压0.056MPa。

密封油系统中差压阀的工作原理

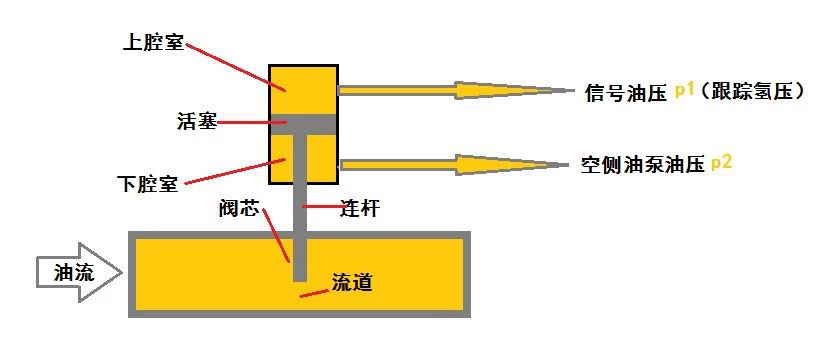

     差压阀的活塞上面引入机内氢气压力(压力为p1),活塞下面引入被调节并输出的空侧密封油(压力为p),活塞自重及其配重片重量(或调节弹簧)之和为p2(可调节),则使p=p1+p2(上下力平衡)。当机内氢气压力p1上升时,作用于活塞上面的总压力(p1+p2)增大,使活塞向下移动,加大工作油孔的开度,使空侧油量增加,则进入空侧密封瓦的油压随之增加,直到达到新的平衡;当机内氢气压力p1下降时,动作相反。


平衡阀


图 02

平衡阀

作用

    平衡阀应用与氢冷却汽轮发电机双流密封环轴密封供油系统中,控制氢侧密封油压,跟踪差压阀控制的空侧密封油压变化并保持与其相等,使密封瓦环内不相互串油,并在瓦内形成比机内氢气压力高出一定值的压力油封,并保持发电机内氢气与外界空气隔绝。

结构及工作原理

    平衡阀装于氢侧密封油系统出口处,共设有二只,分别为汽侧、励侧平衡阀,信号分别取自密封瓦处的空、氢侧油压。通过空、氢侧油压的变化自动调节平衡阀的开度大小,从而使空、氢侧在密封瓦处的油压差小于1.5KPa。

   平衡阀平衡活塞的上侧引入空侧密封油,下侧引入被调节并输出的氢侧密封油压。此两种油压分别作用在平衡活塞的两面,当空侧油压高于氢侧油压时,平衡活塞带动阀芯向氢侧移动,加大阀门开度,使氢侧油两增加,则进入密封瓦的氢侧油压随之增加,直至达到新的平衡;反之平衡活塞带动阀芯向空侧移动,减小阀门的开度,使氢侧油量减少,其压力也随之减少,直至达到新的平衡。

(来源濮热运行学堂)

编辑:兰陵王
