很多时候，我们设计师会把SolidWorks工程图转化为dwg格式，也就是AutoCAD可以打开的图纸格式进行客户之间的图纸交流，但是，往往我们在转格式的时候都会差强人意，要么全是白色线条，要么是乱码，那么到底我们该如何去转化为漂亮的CAD图纸呢？今天溪风就给会员博友们分享一个不错的资源文件，大家根据下面的操作就可以配置出比较漂亮的图纸啦：

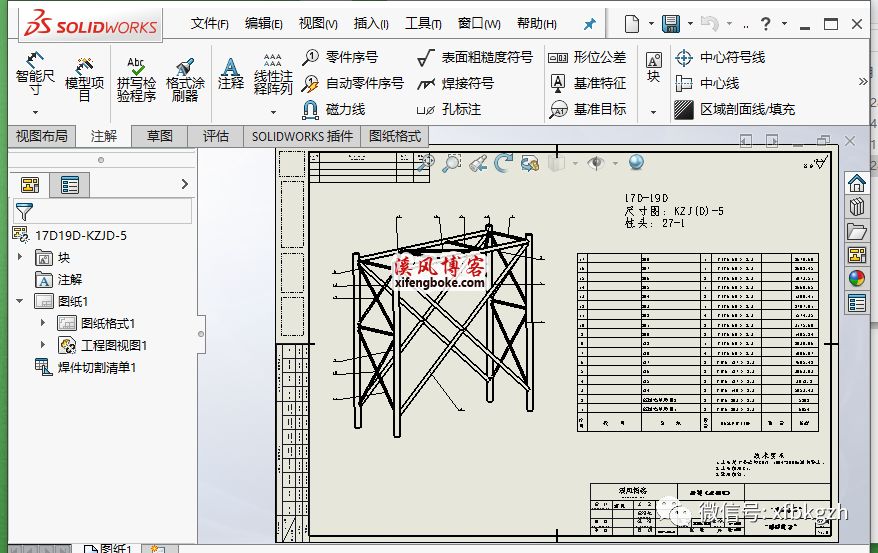

这个是溪风亲测的图纸转换，大家看一下效果：

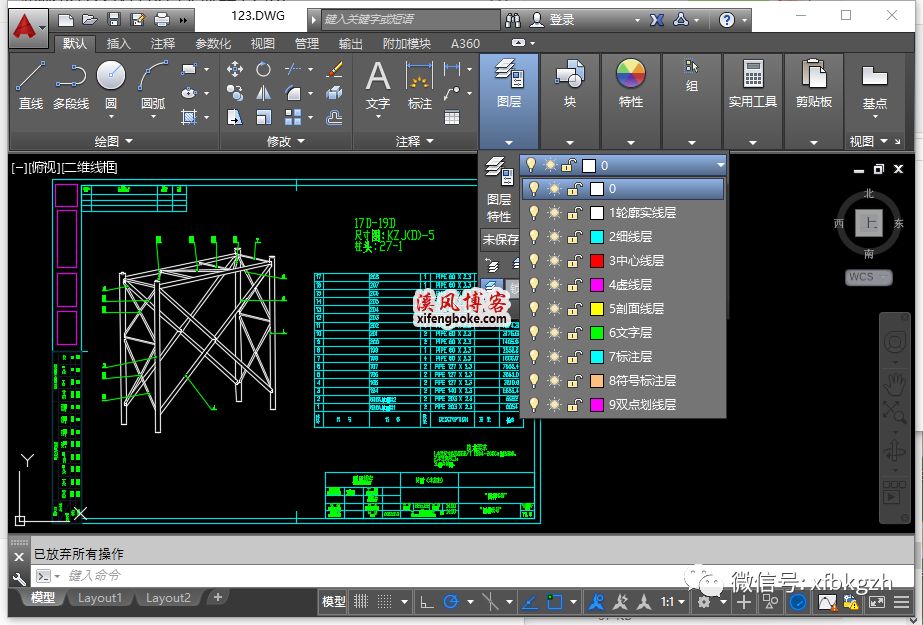

转化之后的效果：

而且好处是已经给图纸进行了分层，所以后期我们如果感觉到不合适，可以根据图层修改线宽、颜色等，非常爽的体验奥！下面就给大家说一下步骤：

1、下载SolidWorks工程图转DWG格式配置包，(下载地址在文末，登陆后可见)

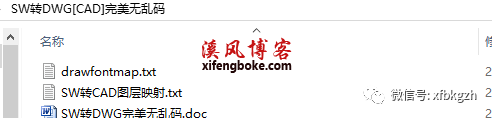

2、下载之后解压进行如下配置：

把drawfontmap.txt 放到SW目录下的\SolidWorks Corp\SolidWorks\data文件夹内。

把SW转CAD图层映射.txt 放到SW目录下的\SolidWorks Corp\SolidWorks\data文件夹内

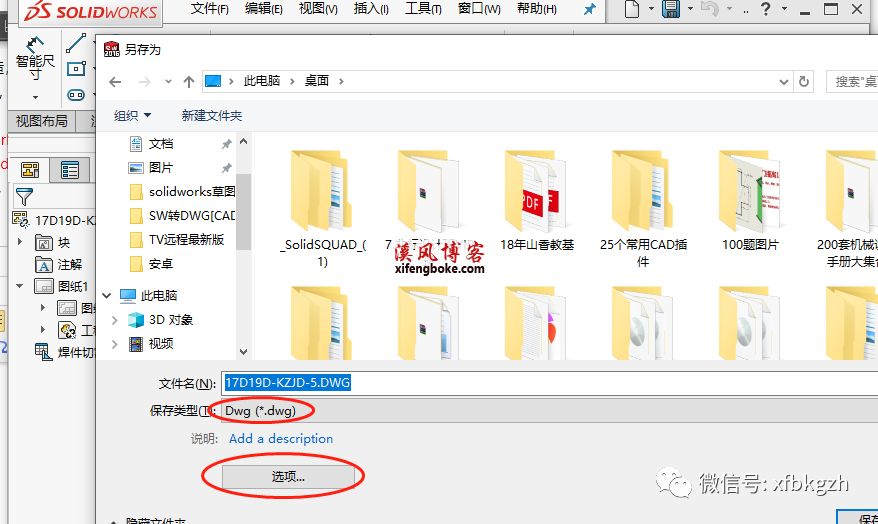

3、打开SolidWorks，打开任意一个工程图，然后点击文件-另存为，弹出如下窗口：

保存类型：选择dwg

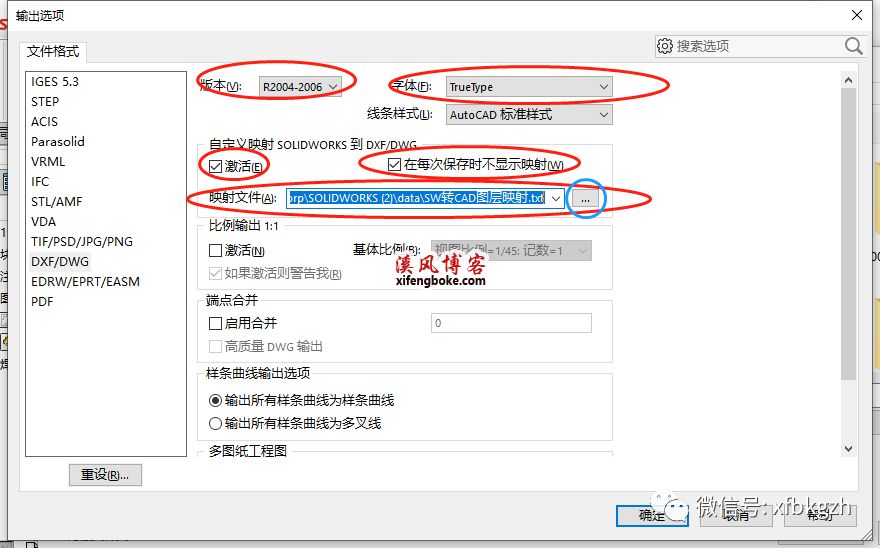

然后点击“选项”按钮，进行如下配置：

注意其中画圈的配置要相同，映射文件，点击右边的蓝圈按钮，选择我们第一步配置的文件：SW转CAD图层映射.txt

配置好之后点击确定按钮，就可以另存为dwg啦！！！

下载地址点击文末阅读原文
