简介：本资料深入分析了电子设备中包含多个电池单池的电池模块和电池的设计与应用。这些系统常用于高功率设备，如电动车和储能系统。讨论了电池模块设计中关键因素，包括热管理、均衡性、保护电路以及电气隔离等。资料还提供了电池单池选择、模块设计、均衡策略、热管理系统、保护电路设计、安全标准、寿命与维护以及实际应用案例的详细分析。这是一份对专业人士在电池系统开发和能源管理领域极有价值的学习资源。行业资料-电子功用-具有多个电池单池的电池模块和电池的说明分析.rar

1. 电池单池的类型选择与应用场景

在现代电子设备与新能源技术中，电池单池的选择至关重要，其类型和质量直接影响整体系统的性能和可靠性。本章将深入探讨各种电池单池的特性及其在不同应用场合下的选择标准。

电池单池的分类

首先，了解不同类型的电池单池是选择的前提。常见的电池单池包括锂离子电池、镍氢电池、铅酸电池等。每种电池都有其特定的工作原理、能量密度、循环寿命和成本效益分析。

应用场景分析

接下来，针对不同的应用场景，比如移动电子设备、电动汽车、储能系统等，我们将分析哪些类型的电池单池更合适，以及如何基于特定需求进行选择。这包括考虑环境因素、成本效益、安全要求以及预期的使用周期。

选择考量因素

最后，本章还将讨论在选择电池单池时需要考虑的关键因素，包括温度特性、充放电效率、自放电率和维护性等。通过细致分析，读者将能够掌握如何根据不同应用场景的特点，选择最合适、最经济的电池单池类型。

2. 电池模块的设计理念与实践

2.1 电池模块的物理布局设计

2.1.1 布局设计的原则与考量

电池模块的物理布局设计是电池包设计中至关重要的一环，它直接关系到电池包的性能、安全、寿命以及制造成本。一个良好的布局设计需要遵循以下几个原则和考量：

空间效率 ：最大化利用有限的空间，以满足电池包的能量密度和功率密度要求。
散热管理 ：合理的布局可以有效分散热量，降低热应力，提高电池的热稳定性。
电性能 ：考虑电池之间的电气连接，确保低阻抗和均一的充放电性能。
安全性 ：确保电池模块设计能够有效预防短路、过充、过放、过热等安全问题。
可维护性 ：模块化的设计应便于后期的维修和更换。
制造工艺 ：布局设计需适应现有的生产工艺，减少制造成本和时间。

实例分析：不同类型电池的布局案例

在本部分，我们通过对比不同类型的电池模块布局，来展示布局设计的多样性及设计考量的重要性。

锂离子电池模块布局案例

锂离子电池因其高能量密度和长循环寿命而广泛应用于电动汽车和便携式电子设备。在锂离子电池模块的设计中，通常采用以下布局特点：

串联与并联配置 ：为了达到所需的电压和容量，电池单体通常需要串联以增加电压，而并联则用于增加容量。
热管理 ：锂离子电池在充放电过程中会产生热量，因此电池间需要留有足够的空隙以便散热。
模块化设计 ：模块化的电池单元方便了维护和扩展。

镍氢电池模块布局案例

镍氢电池以高功率密度和长寿命而闻名，常用于混合动力汽车和需要频繁充放电的设备。镍氢电池模块设计的特点包括：

层叠式布局 ：镍氢电池单体通常采用层叠式布局，以减少空间占用，提高空间效率。
安全电路集成 ：设计中通常会集成过电压、过电流和温度保护电路。
气体排放设计 ：由于镍氢电池在充放电过程中会释放气体，因此模块设计中包含气体排放通道。

2.2 电池模块的设计实践

2.2.1 设计流程与方法

电池模块的设计流程通常遵循以下步骤：

需求分析 ：明确电池模块的应用场景、能量和功率需求。
单体电池选择 ：根据需求选择合适的单体电池类型。
电池模块布局规划 ：根据单体电池的特性进行布局规划。
热管理设计 ：设计合适的热管理系统，以保证电池模块在安全温度范围内运行。
电路设计 ：设计电池保护电路和电压均衡电路。
结构设计 ：设计电池模块的外壳和固定结构。
仿真分析 ：通过仿真软件对电池模块进行性能仿真。
原型验证 ：制作电池模块原型，并进行性能和安全测试。
生产准备 ：根据测试结果优化设计，并准备生产。

2.2.2 设计工具与辅助技术

现代电池模块的设计离不开多种先进工具和技术，其中：

三维CAD软件 ：如SolidWorks、CATIA等用于电池模块的三维建模和结构设计。
仿真软件 ：如Ansys、COMSOL用于电池模块的热管理和电性能仿真。
电路设计软件 ：如Altium Designer用于电池保护电路和均衡电路的设计。

通过这些工具和技术，设计师能够对电池模块进行全面的分析和优化，从而确保产品在设计阶段就达到预期的性能指标。

接下来的章节将深入讨论电池均衡技术和热管理系统的设计与优化，这些都是实现高性能、高安全电池模块的关键技术。

3. 电池均衡技术的策略与应用

3.1 电池均衡技术策略

3.1.1 均衡技术的理论基础

在电池系统中，单体电池间的容量和电压差异是不可避免的。这种不一致性会导致在串联电池组中，部分电池可能会过充或过放，进而引起电池性能下降，甚至发生危险情况。电池均衡技术旨在解决这一问题，通过将电池组中的能量重新分配，使得每只电池的电压和容量趋于一致，延长整个电池组的使用寿命，并保障安全。

电池均衡技术的基本策略可以分为被动均衡和主动均衡两大类。

被动均衡是最常见的均衡方式，它通过在电池单体两端连接电阻消耗多余的能量来实现均衡。被动均衡的实现简单，成本较低，但其效率低下，尤其是对于串联电池组，由于均衡的频率和强度不可控，导致能量浪费较大。

相比之下，主动均衡技术显得更为高效。主动均衡通过使用DC/DC转换器将多余的能量从高电压的电池单体转移到低电压的电池单体上，提高了均衡过程中的能量利用率。主动均衡的策略更加复杂，包括了集中式、分散式和分布式均衡策略等。

3.1.2 不同均衡策略的比较与选择

各种均衡策略具有各自的优势和局限性，选择哪种均衡技术需要根据电池系统的具体应用场景来决定。

集中式均衡策略适用于电池单元数量不是很多的场合，它通过一个集中的均衡器实现能量的转移，成本相对较低，设计和维护也相对简单。

分散式均衡策略将均衡器与电池单体直接相连，每个电池单体都配备有自己的均衡器。这种策略能够实现快速均衡，但成本较高，适用于对均衡时间要求较严格的应用场景。

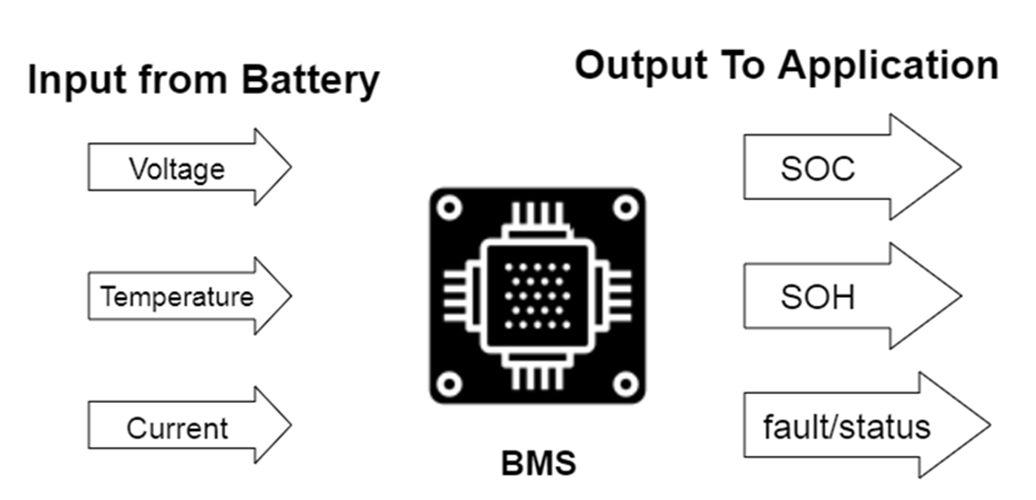

分布式均衡策略是一种较为创新的均衡方法，通常将均衡功能集成在电池管理系统(BMS)中，通过智能控制算法来实现均衡。它具有良好的扩展性和灵活性，但开发和实施难度较高。

3.2 均衡技术的实践应用

3.2.1 应用案例分析

让我们通过一个应用案例来深入了解电池均衡技术的实践应用。某公司开发了一款电动汽车，其电池包由100个电池单体串联组成。在实际使用过程中，该公司面临了电池容量不一致的问题，这直接导致了电池组的放电时间和续航能力下降。

为了解决这个问题，该公司选择了分散式均衡策略。每只电池单体都配备了一个专用的均衡器，这些均衡器通过电池管理系统(BMS)进行智能控制。当检测到电池电压差异超过预定的阈值时，BMS会启动相应的均衡器，将能量从电压较高的单体转移到较低的单体中。由于均衡器的精确控制和实时响应，该策略有效地减少了电池单体间电压的差异，使得整个电池组的性能得到显著提升。

3.2.2 高效均衡技术的实现方法

实现高效的均衡技术，除了选择合适的均衡策略外，还应该关注均衡过程中的能量转换效率和控制精度。以下是一些实现高效均衡技术的方法：

采用高效率的DC/DC转换器，以减少能量在转换过程中的损失。
实现精细化的控制算法，以根据实时数据动态调整均衡过程。
优化电路设计，减少均衡过程中的热量损耗和电磁干扰。
研发高精度的电压监测技术，以提高均衡的准确性和效率。

代码块示例：

// 伪代码示例：简单的电池均衡控制逻辑
while (battery_system_is_running) {
    for (int i = 0; i < number_of_batteries; i++) {
        if (read_voltage(i) >均衡电压阈值) {
            activate_balancer(i);
        }
    }
    check_balance_status();
    if (is_balanced()) {
        break;
    }
}

逻辑分析：上述伪代码展示了简单的均衡控制逻辑，其工作流程如下： - 检查电池系统是否仍在运行。 - 循环遍历电池单体，读取每只电池的电压。 - 如果电池电压超出设定的均衡电压阈值，则激活对应的均衡器。 - 在均衡过程中持续检查电池单体的电压状态，直到达到均衡状态。

在实现这样的控制逻辑时，重要的是要考虑如何准确读取电池电压以及如何有效控制均衡器的开启与关闭。此外，代码中的均衡电压阈值是一个需要根据实际电池的特性进行调整的关键参数。通过这种方式，我们可以实现对电池单体间的电压差异进行有效管理，进而提高整个电池组的均衡效率和续航能力。

4. 热管理系统的设计与优化

热管理系统（Thermal Management System, TMS）是电池系统中至关重要的一部分，它保证电池在最佳温度范围内运行，延长电池寿命，确保安全性和高效性。在这一章节中，我们将深入探讨热管理系统的设计基础以及优化实践，并通过实际案例展示如何通过仿真、实验验证和应用来实现最佳的热管理。

4.1 热管理系统的设计基础

热管理系统的设计基础涉及材料选择、冷却方式等多个方面。合理的设计可以确保电池在不同环境和负载条件下维持在安全的工作温度区间。

4.1.1 材料选择的考量因素

在选择热管理系统所用材料时，需要考虑以下因素：

热导率 ：高热导率材料能更好地传导热量，例如铜和铝是常见的热导材料。
重量与强度 ：轻质材料可以降低电池模块的整体重量，但需保证足够的机械强度以支撑电池单元。
耐腐蚀性 ：材料应具备良好的耐化学腐蚀性能，以应对电池运行中可能出现的酸性或碱性环境。
成本效益 ：在满足性能的前提下，应选择成本较低的材料以降低整体成本。

4.1.2 冷却方式的分类与特点

冷却方式可以分为被动冷却和主动冷却两大类：

被动冷却 ：
空气自然对流 ：通过自然对流散热，无需额外能源消耗，适用于小功率电池系统。
散热片 ：散热片通过增大散热面积来加速热量散发，适用于中等功率的电池系统。
主动冷却 ：
液冷系统 ：液冷系统通过液体循环将热量从电池模块转移至散热器，再由散热器释放到空气中。液冷系统效率高，适用于高功率密度的电池系统。
相变材料（PCM）冷却 ：利用PCM在固液相变过程中的吸热特性来吸收电池产生的热量，但PCM的循环使用次数和相变温度范围是主要考虑因素。

4.2 热管理系统的优化实践

优化热管理系统的目的是提高其性能和降低能耗，以下是如何通过仿真、实验验证以及实际应用案例来实现热管理系统优化。

4.2.1 仿真与实验验证

仿真技术是优化热管理系统的重要工具。通过计算机仿真可以模拟热管理系统在不同工况下的表现，提前发现潜在问题并进行调整。

仿真软件的选择与应用

选择合适的仿真软件是仿真过程的第一步。ANSYS Fluent、COMSOL Multiphysics等软件可以用于模拟流体流动、热传递等物理过程。在模拟过程中，需要设定边界条件和材料参数，进行网格划分，并定义初始条件。

ANSYS Fluent 仿真软件设置示例：

1. 导入电池模块的CAD模型。
2. 定义材料属性，例如电池单元和冷却介质的热导率。
3. 设定边界条件，包括冷却液的流量和温度、环境温度等。
4. 进行网格划分，确保网格足够细化以捕捉温度分布的细节。
5. 运行求解器进行仿真计算。
6. 分析仿真结果，例如温度分布、热流密度等。
