---- 充电头网拆解报告 第1323篇 -----
近期龙冰科技推出了一款65W氮化镓充电器，它采用条形柱状外观，1.31W/cm³的超高功率密度打破了小米氮化镓保持了数月的功率密度记录，这意味着龙冰科技新设计方案已经成熟，让氮化镓充电器功率密度再向上拔升一个级别。
龙冰科技推出的这款65W氮化镓充电器支持QC2.0/3.0、AFC和PD快充，并且龙冰科技正在优化快充方案，优化后的方案将支持全部快充协议，目前产品定价为129元。此前充电头网已第一时间对这款充电器进行了评测，下面继续和大家分享它的拆解，看看其内部设计做工如何。
一、龙冰65W氮化镓充电器外观
包装盒顶面印有龙冰品牌、充电器外观图和产品名称。
侧面同样印有产品名称——龙冰GaN闪速充电器Type-C，以及小身板、大能量、可充笔记本、氮化镓黑科技四大特性。
包装盒采用天地盖设计，内部使用黑色泡棉对充电器和数据线进行固定保护。
包装内全部东西一览。
线缆网尾做了加长处理，可以防止长时间的使用之后断裂，有效延长使用寿命。
数据线长约103cm，满足大多数使用场景。
龙冰65W氮化镓充电器采用PC阻燃材质白色外壳，表面钢琴烤漆工艺处理，边角过渡圆润，整体洁白光滑使用不硌手。此外侧面上还丝印“LOOPING”品牌字样。
机身另外两侧设有圆形小凹槽，方便用户插拔使用。
输入端配备固定式国标插脚，外壳上还标注有充电器的参数信息
型号：LPT201C
输入：100-240V~50/60HZ 1.7A
输出：5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A 65W Max
PPS输出：3.3-20V/3A
S/N：2020010907298384
龙冰科技(深圳)有限公司
充电器已经通过了3C认证。
输出顶面配有一个USB-C接口，黑色胶芯不露铜。

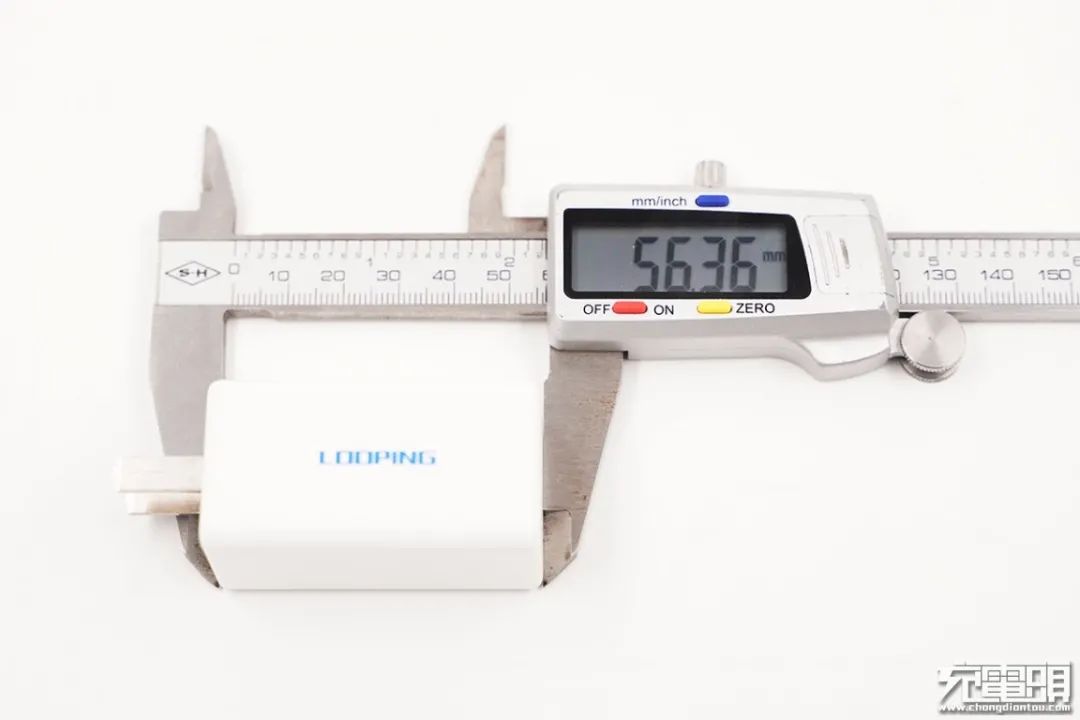

使用游标卡尺实测充电器长56.36mm。

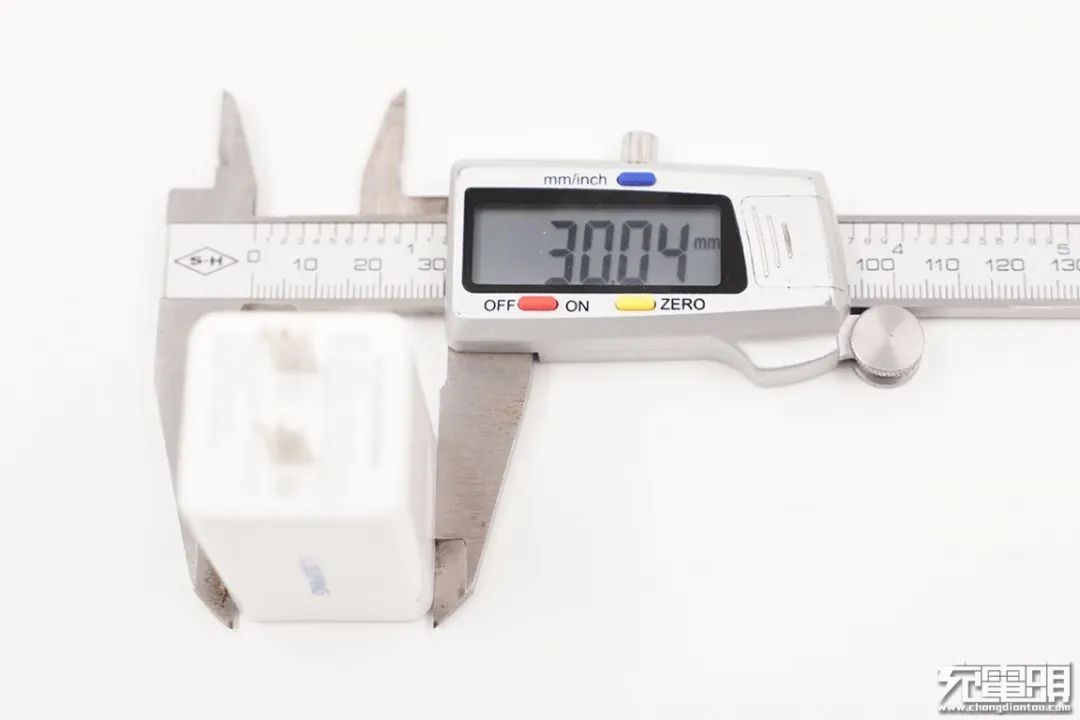

宽度为30.04mm。

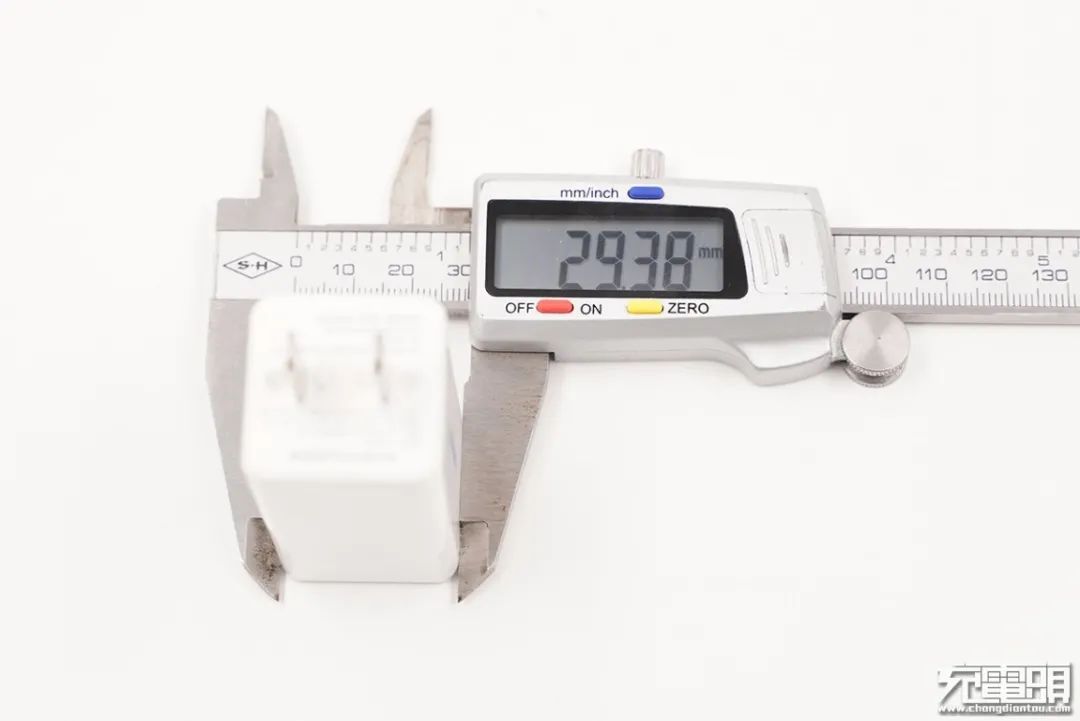

厚度为29.38mm。通过充电器三维可算出体积为49.74cm³，功率密度达到了1.31W/cm³。就体积和功率密度来看，相比小米65W氮化镓充电器有过之而无不及。

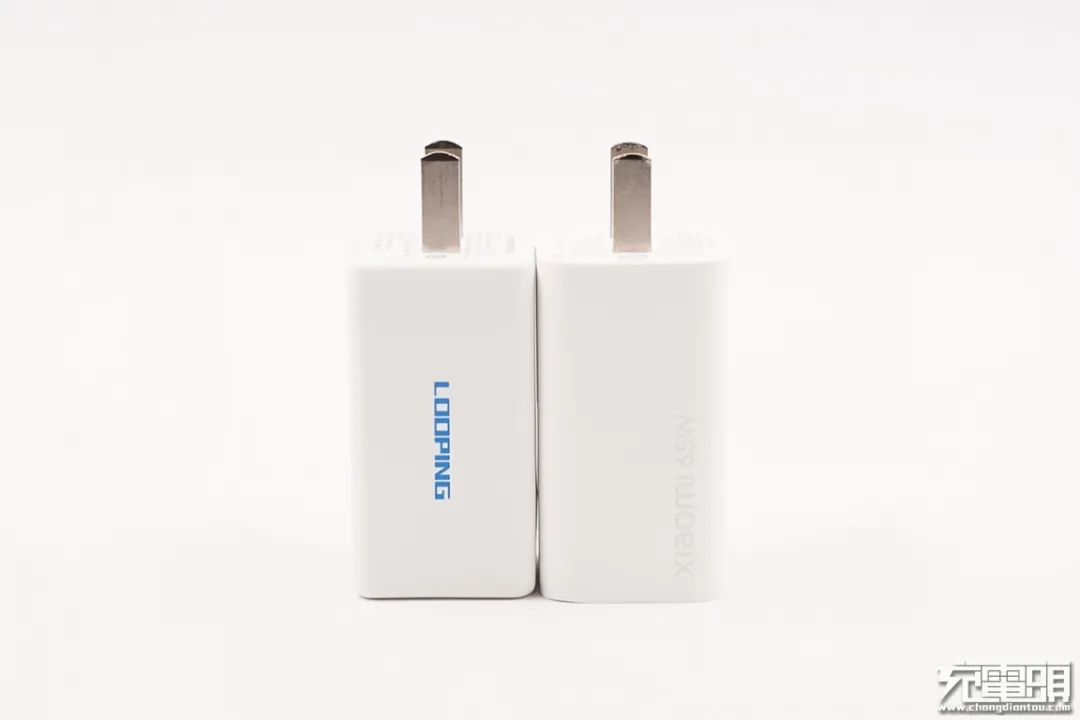

两款充电器直观比较，龙冰65W氮化镓充电器的确要小一点。

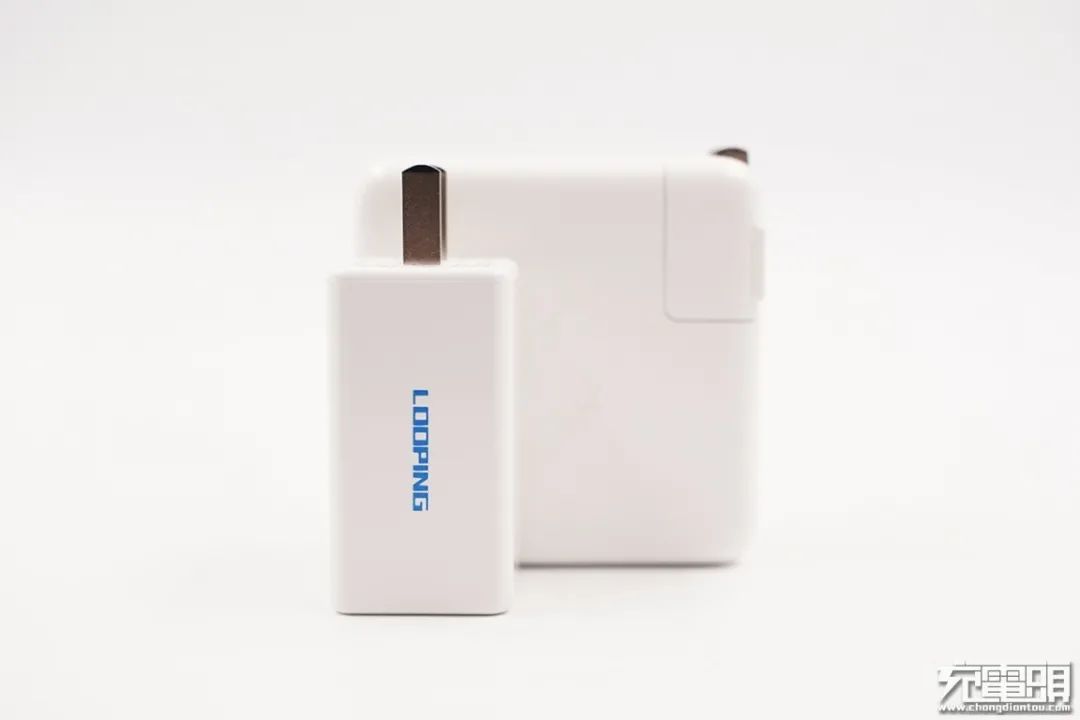

和苹果61W充电器对比，体积优势明显。

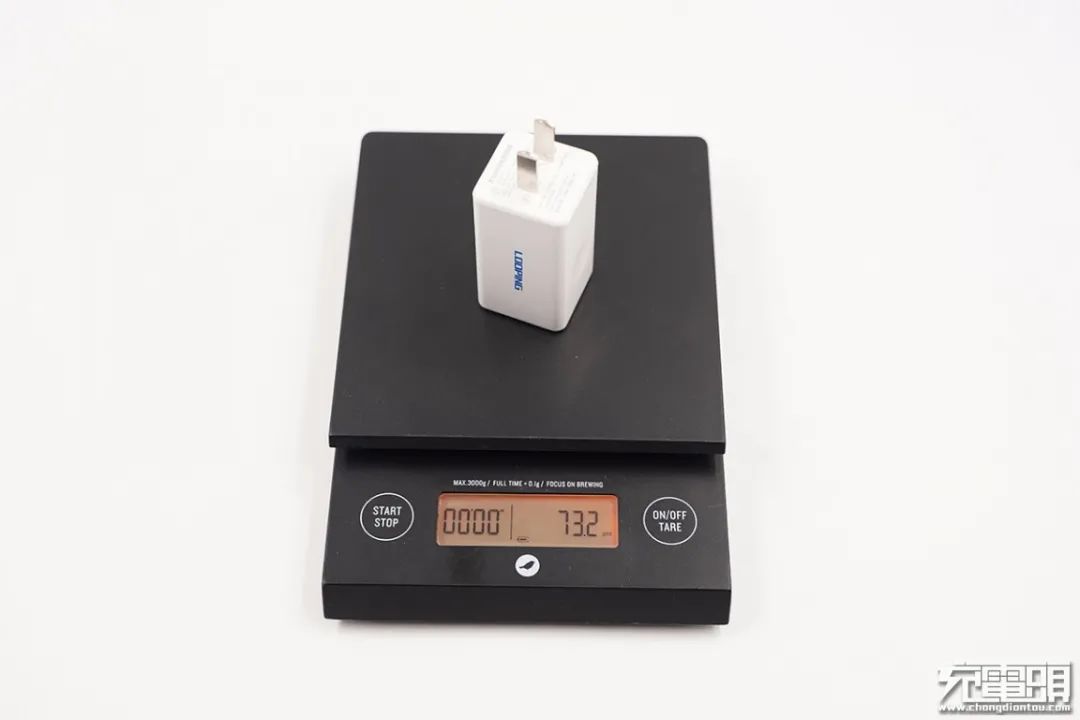

充电器净重约为73g。

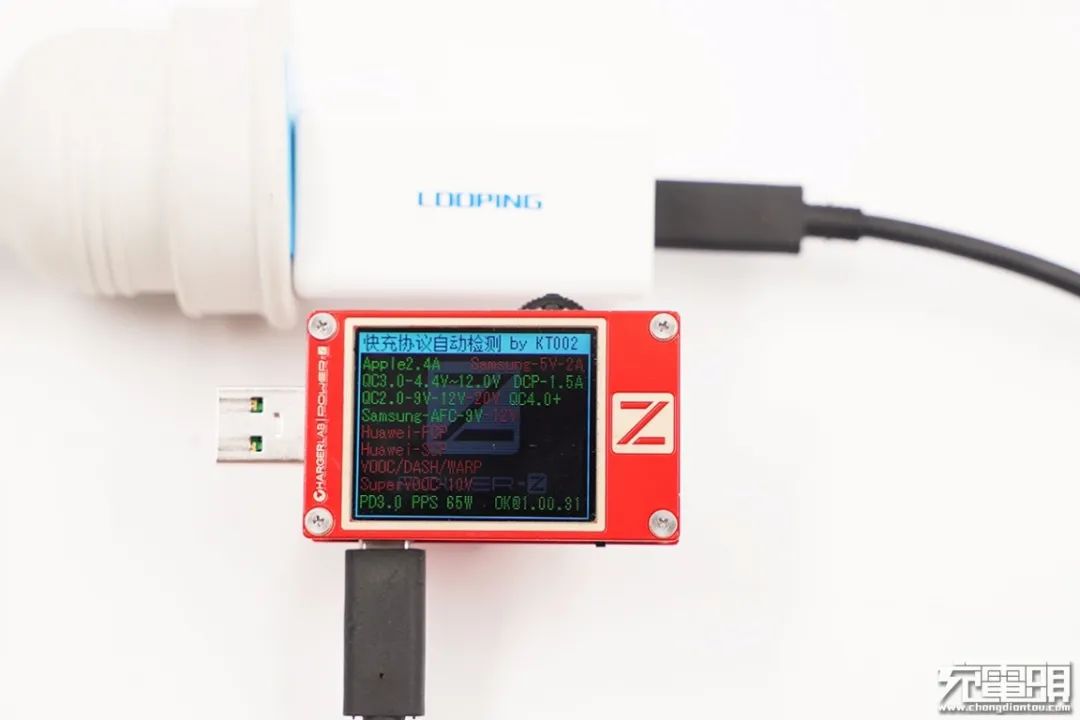

使用ChargerLAB POWER-Z KT002检测USB-C口的输出协议，显示支持Apple 2.4A和DCP协议，以及QC2.0、QC3.0、AFC快充协议。
除此之外，其PDO报文显示USB-C口还支持USB PD3.0快充标准，具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位以及3.3-20V/3A一组PPS电压档位。
二、龙冰65W氮化镓充电器拆解

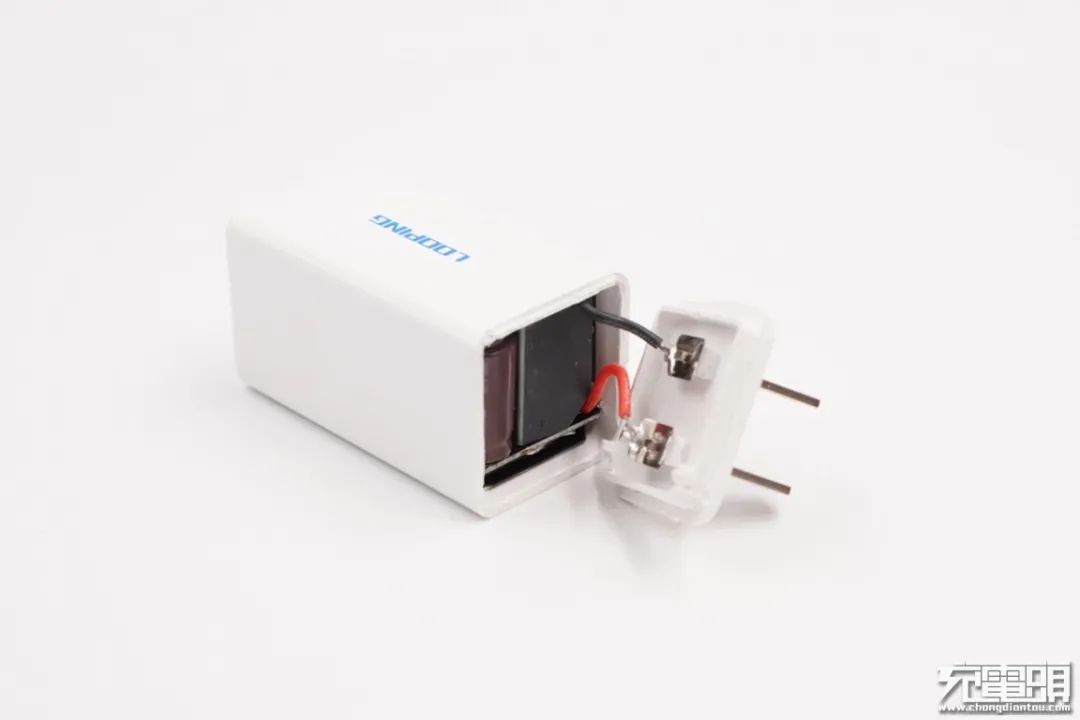

将输入端外壳拆开，插脚和金属片压接，金属片和AC导线焊接通电。

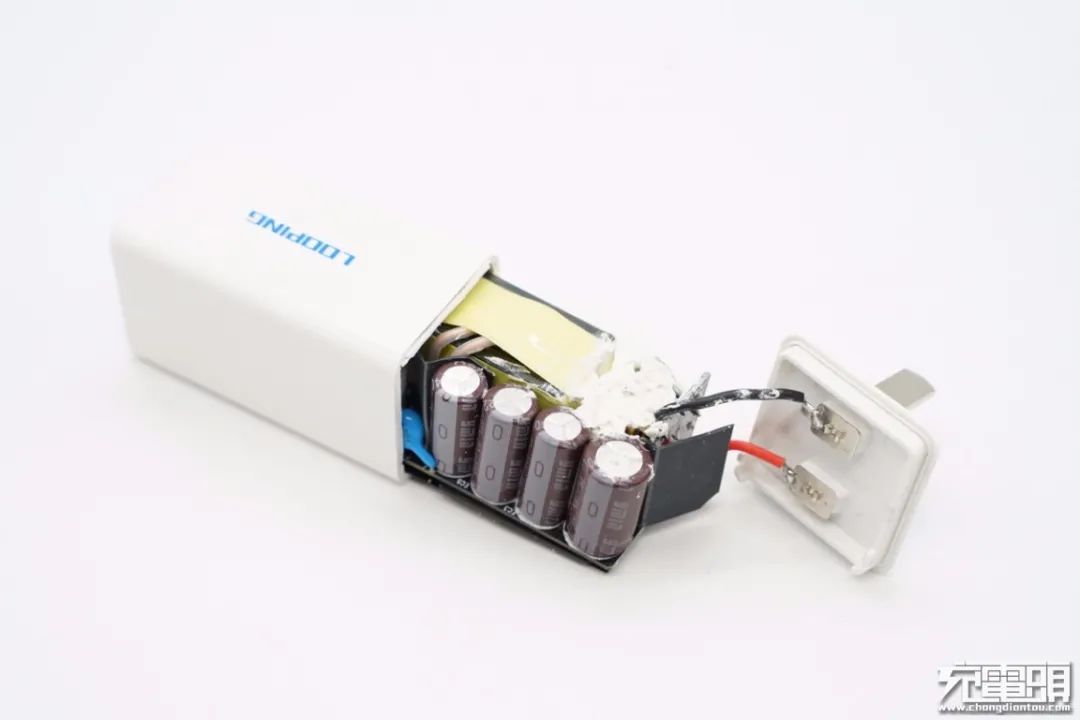

将PCB板取出，输入端元器件打胶固定。

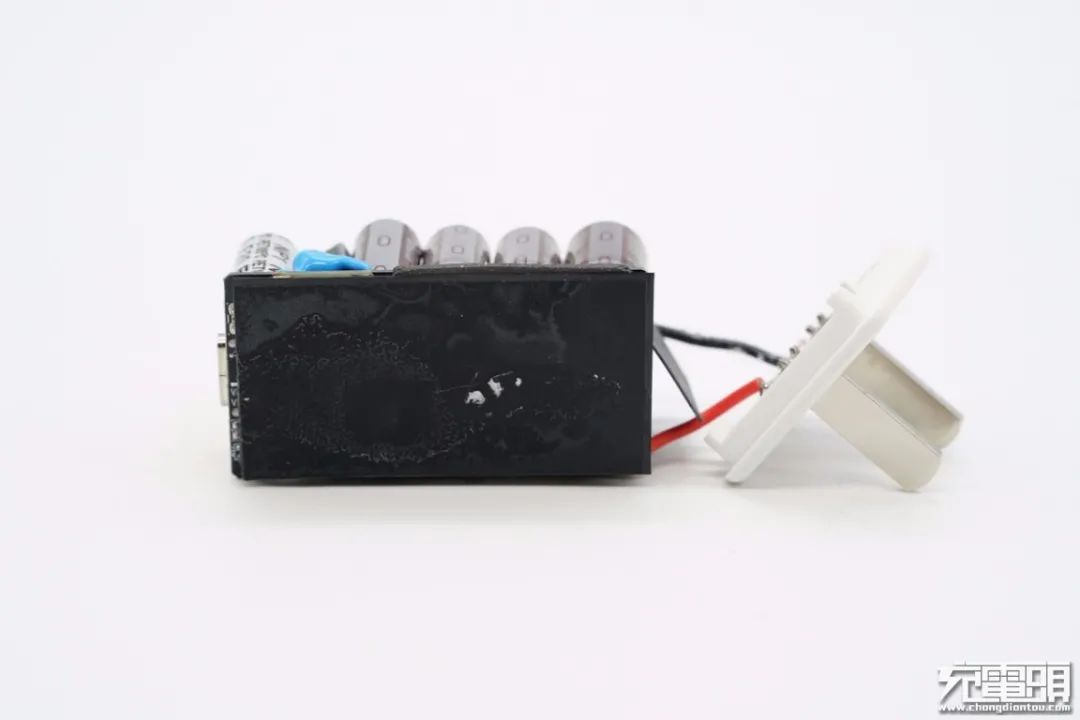

PCB板背面配有导热垫以及绝缘隔离板。

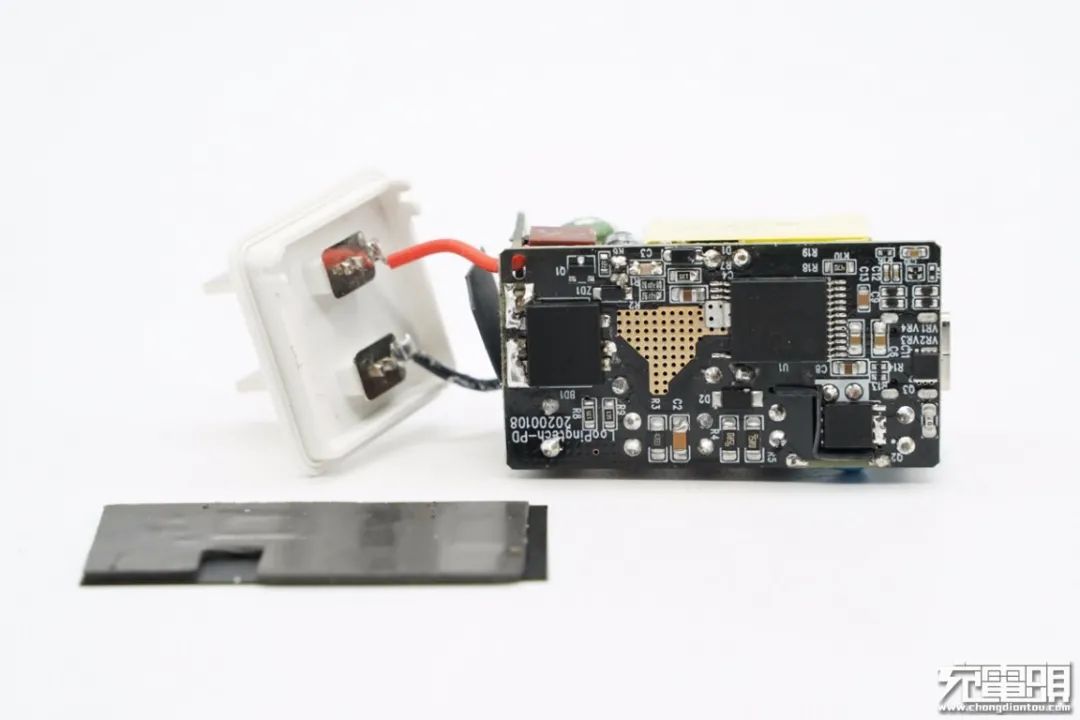

取下导热垫，PCB板背面的贴片元器件布局紧凑。
PCB板正面一览，输入端设有小板，焊接保险丝和共模电感，与变压器等打胶固定。
PCB板背面使用黑色沉金工艺，导电性能更好，散热更佳，PI高集成主控芯片横跨在初次级之间，散热区域做了过孔设计，增强散热。
经过对充电器整体电路观察分析发现，龙冰65W USB PD氮化镓充电器采用了开关电源宽范围输出，由协议芯片控制输出电压的典型架构。下面我们就从输入端开始一一了解各元器件。

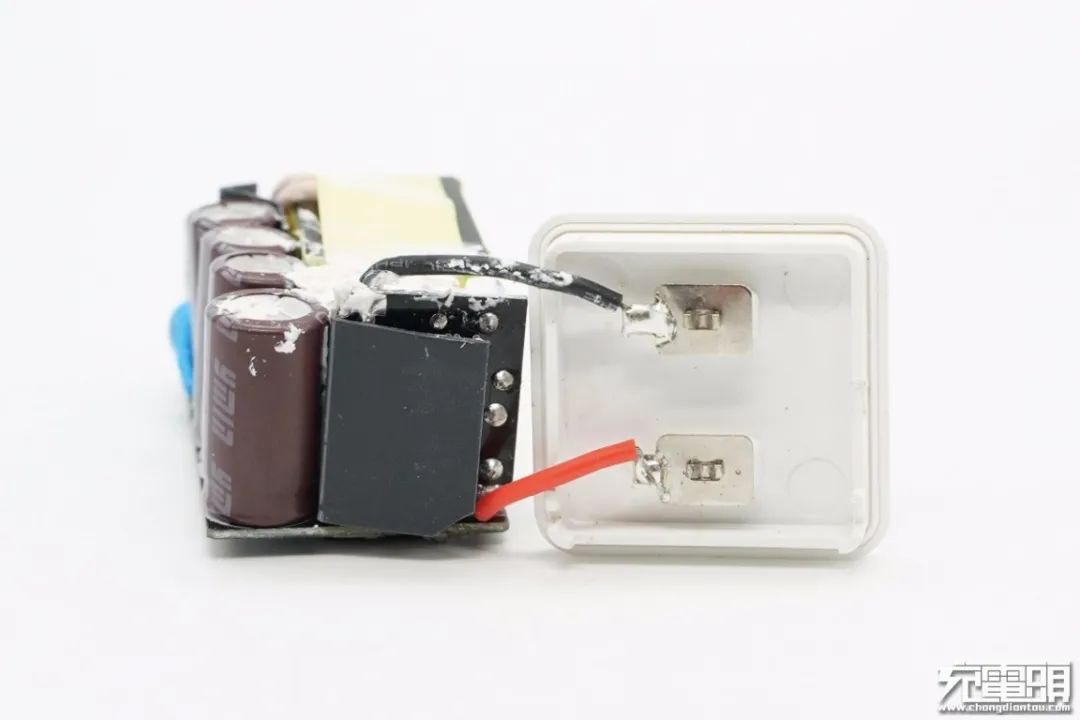

输入端小板背面贴有绝缘板进行保护。

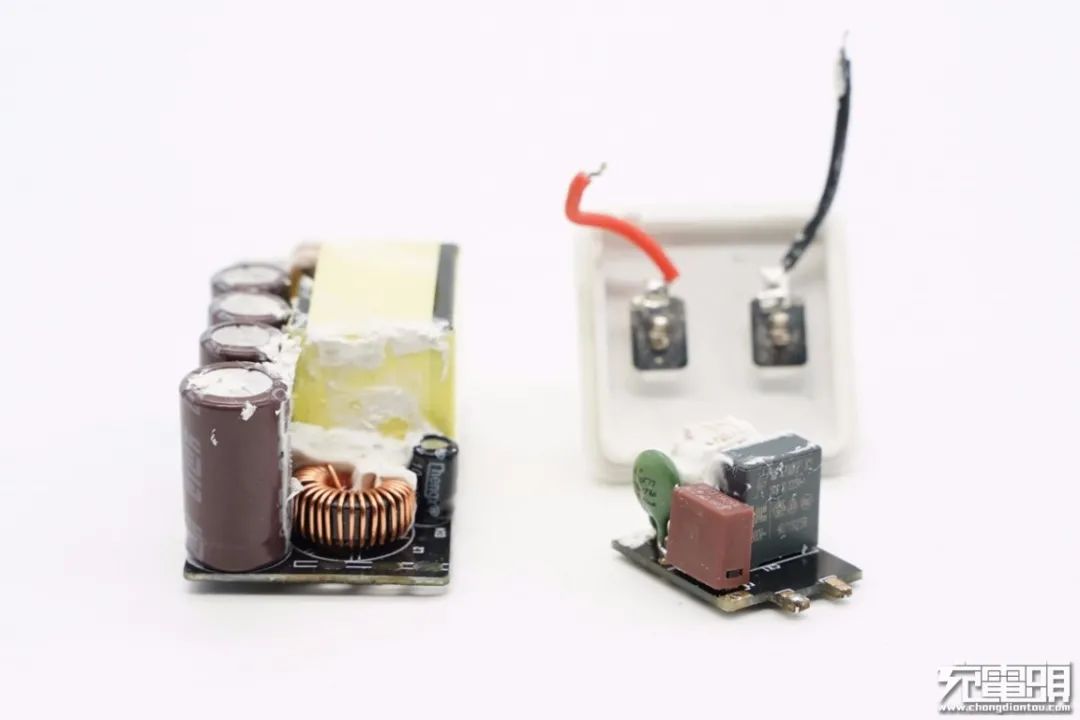

将小板拆下，输入端上焊接有延时保险丝、NTC浪涌抑制电阻、安规X电容、共模电感和滤波电感。

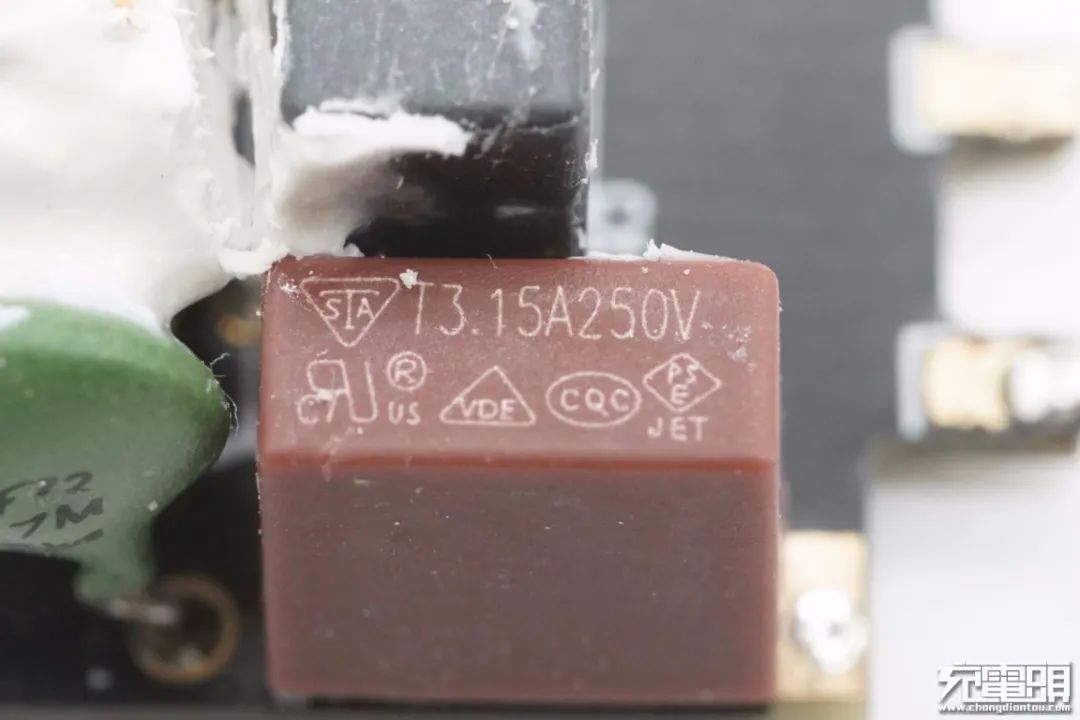

延时保险丝规格为3.15A 250V。

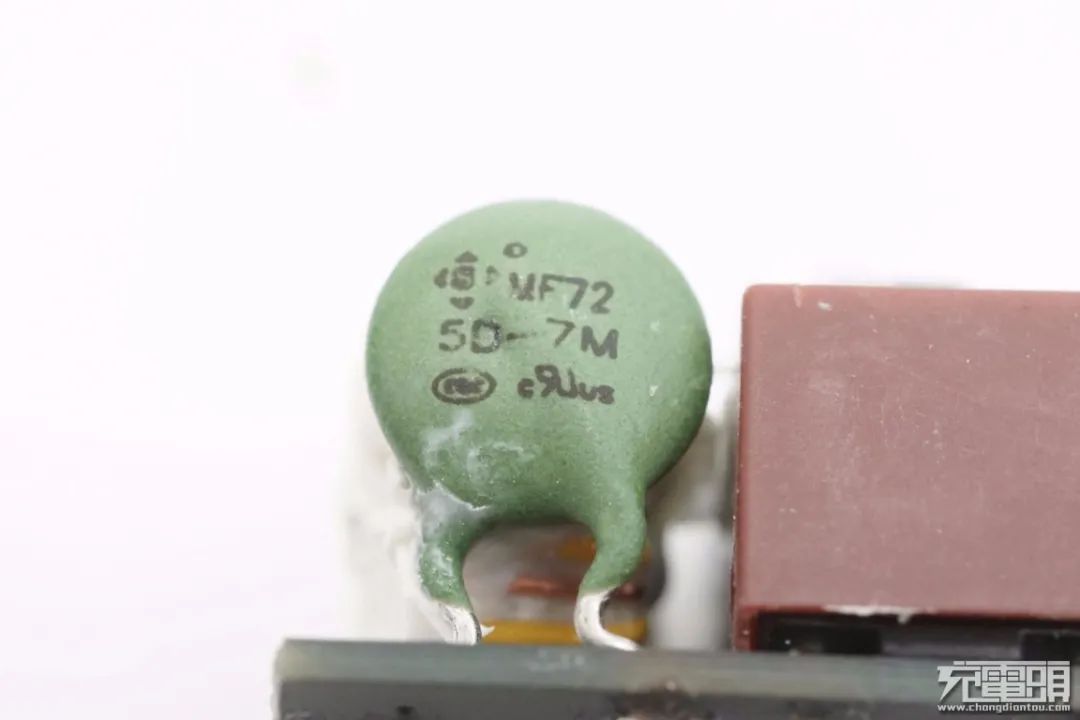

NTC浪涌抑制电阻用于抑制上电浪涌电流。

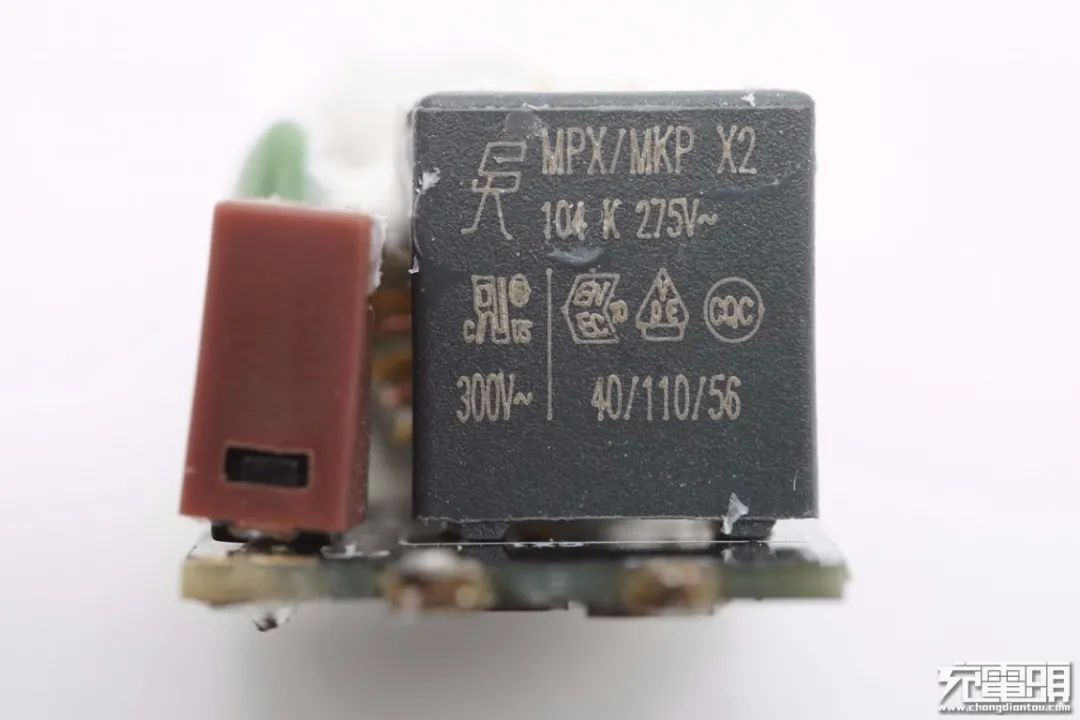

安规X电容来自四川圣融达容阻科技有限公司。
共模电感双线绕制，用于滤除EMI干扰。

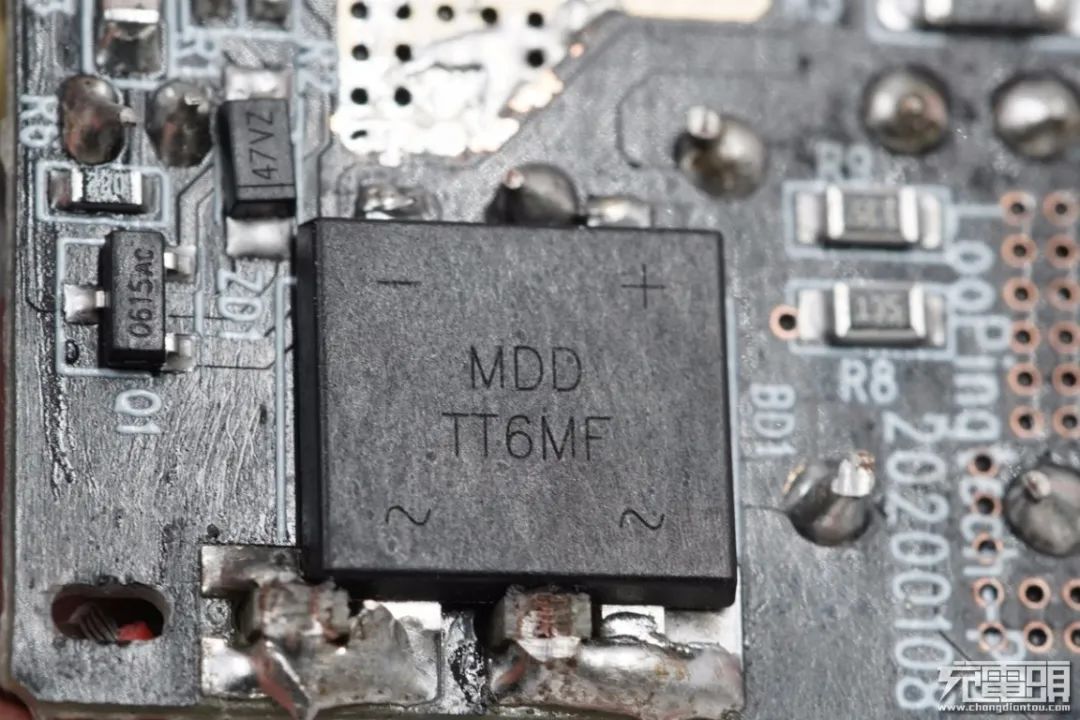

输入端整流桥特写，江苏辰达行电子有限公司，TT6MF，1000V 6A。

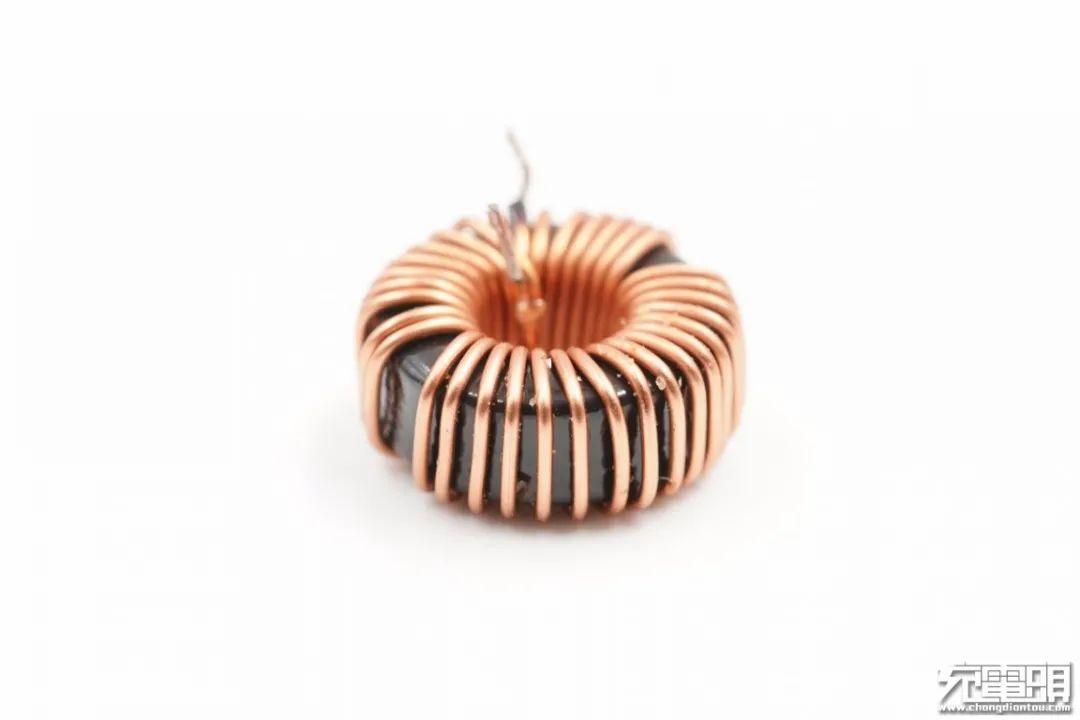

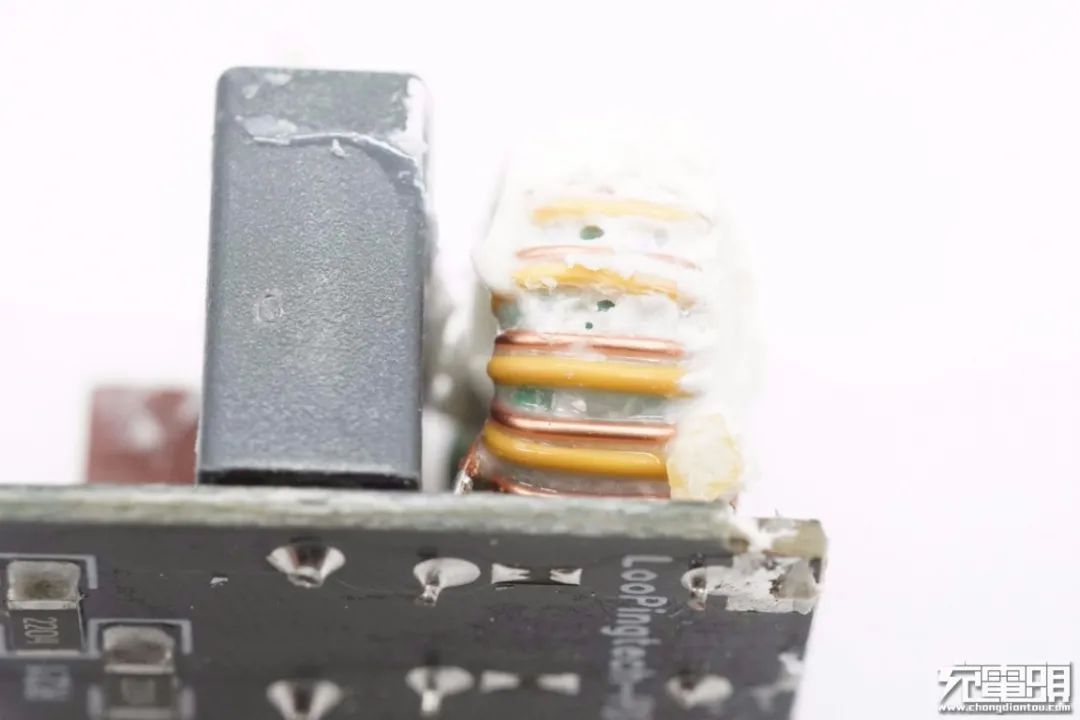

滤波电感特写。

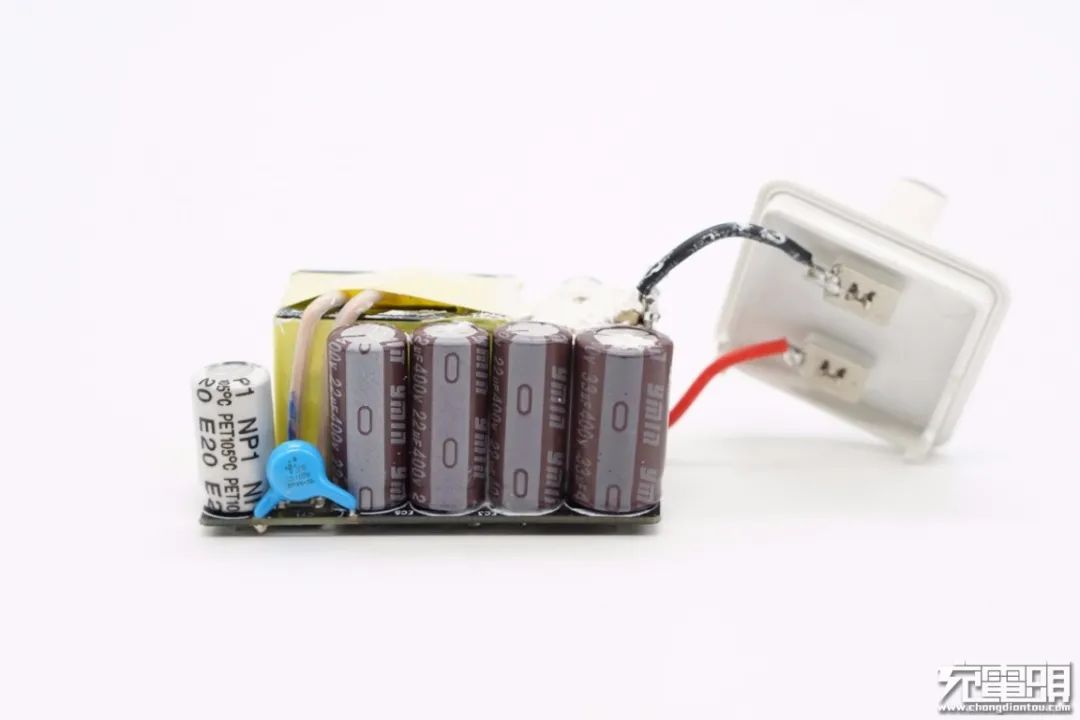

PCB板侧面一览，侧面四颗永铭高压滤波电解电容排成一排焊接。

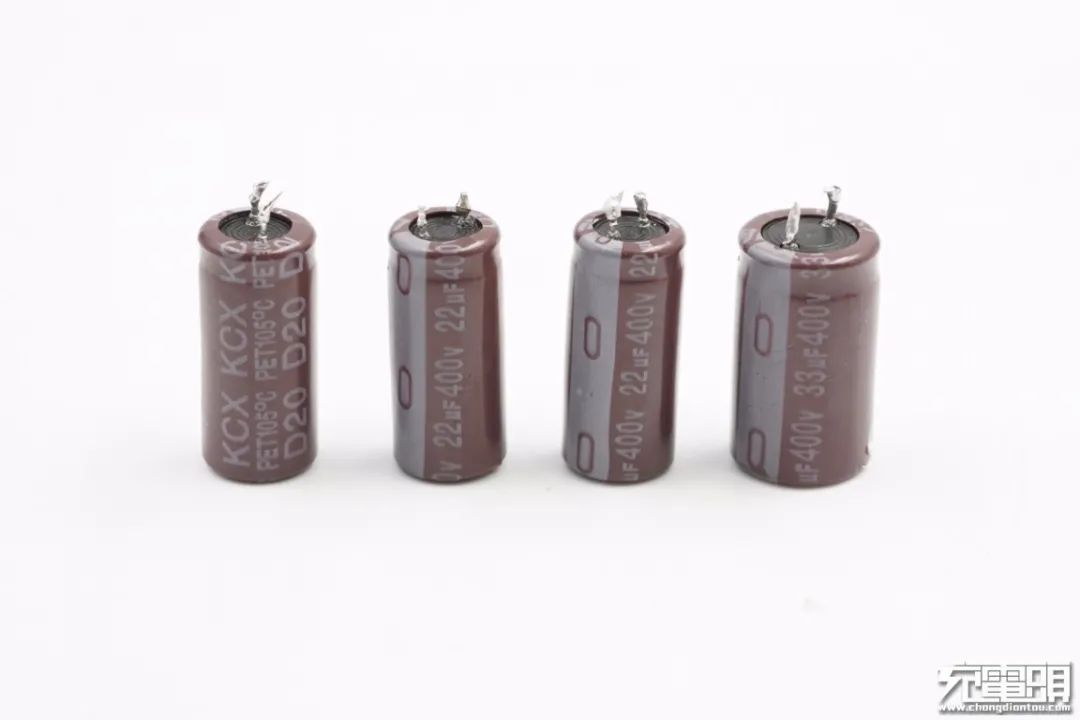

四颗电容中三颗规格为400V 22μF，一颗规格为400V 33μF，且均为永铭KCX系列铝电解电容，这是2019年推出快充电源专用产品，其工作温度范围在-55℃~105℃，3000小时寿命，并具备抗雷击、低漏电流(低待机功耗)、高纹波电流、高频低阻抗等性能优势。
充电头网了解到，凭借小体积的特点，永铭KCX系列电解电容还被京造65W 1A1C氮化镓快充充电器、努比亚65W 2C1A氘锋氮化镓快充、毕亚兹2C1A 65W氮化镓快充、SlimQ 65W氮化镓USB PD快充、爱否开物1A2C 65W PD氮化镓快充等产品采用，获得客户一致认可。

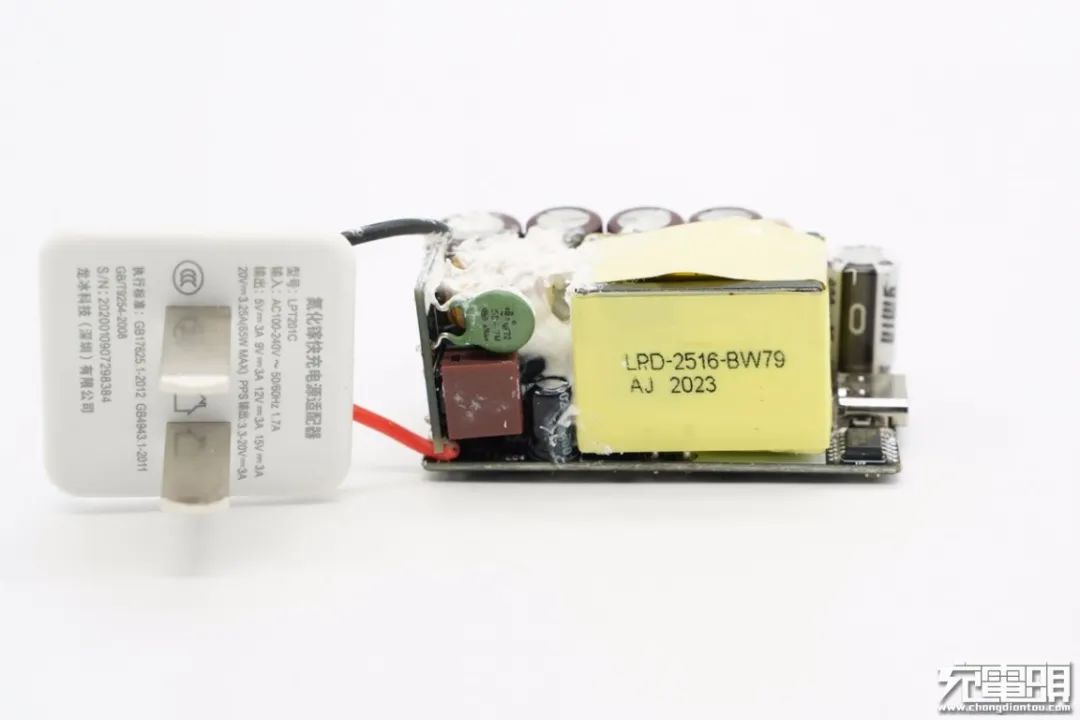

PCB板另一侧一览，焊接有PWM主控芯片供电电容和变压器，丝印LPD-2516-BW79 AJ 2023。

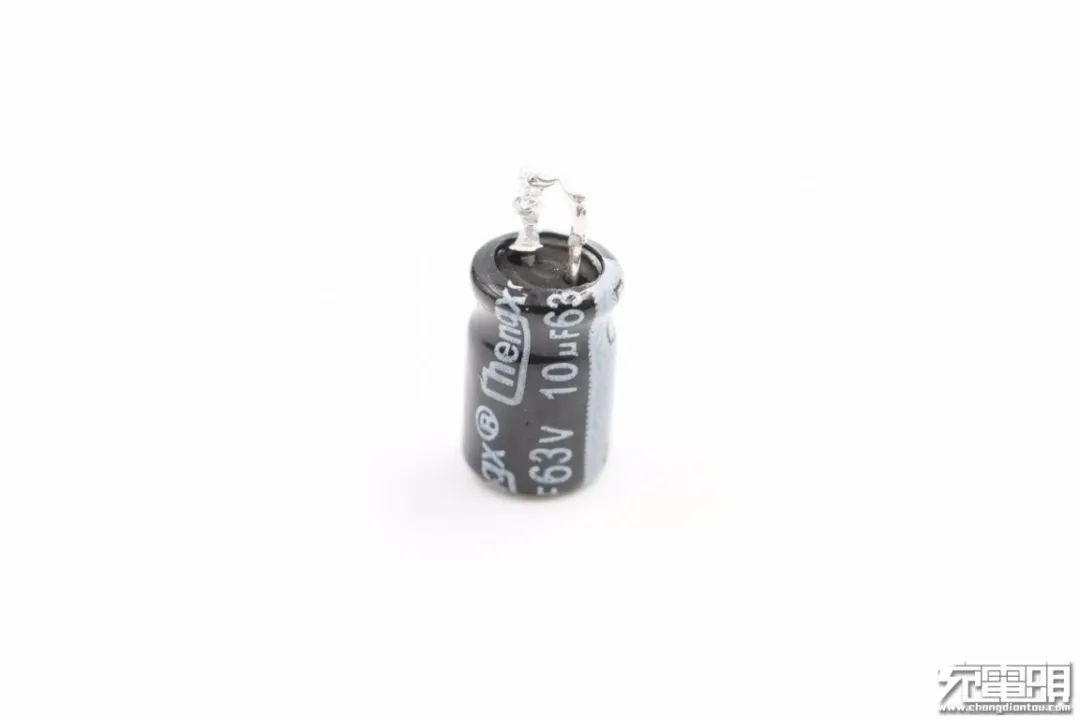

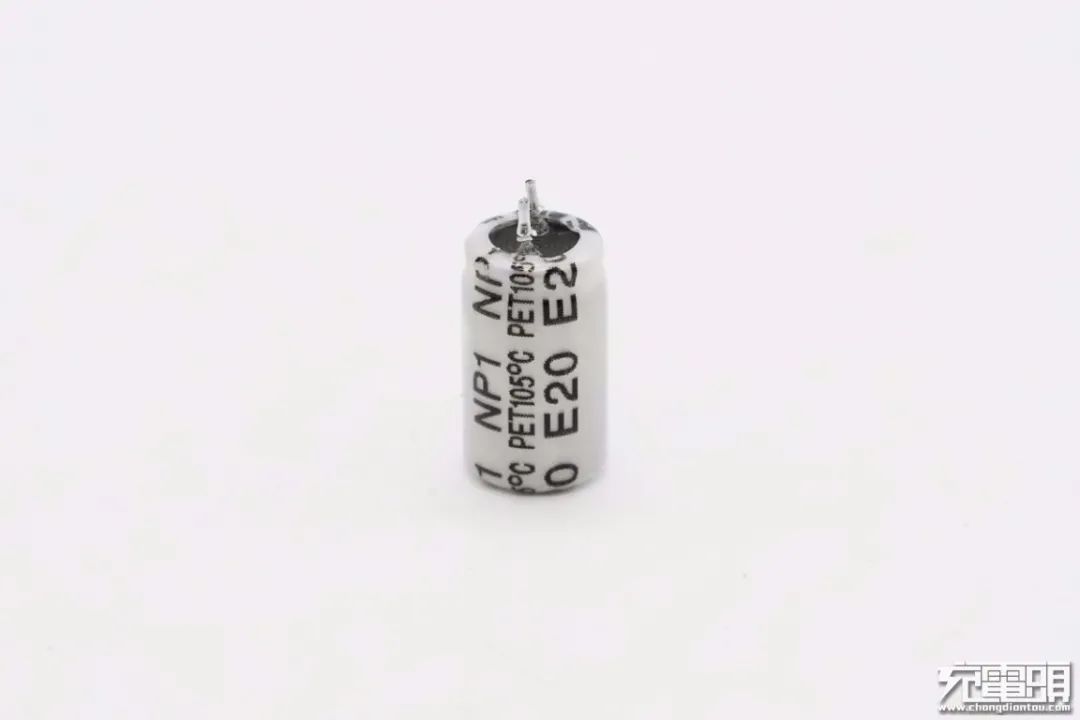

PWM主控芯片供电电容规格为63V 10μF。

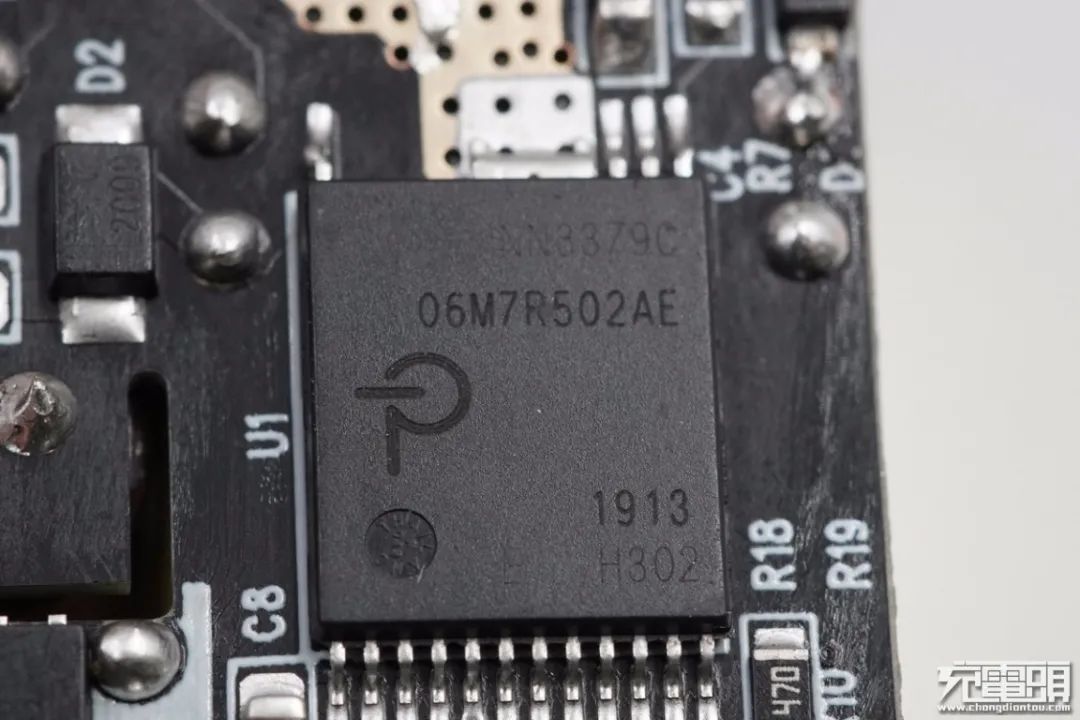

电源主控芯片采用PI INN3379C，内置PWM控制器、高压MOS、同步整流控制器等，集成度非常高，并且采用数字总线控制调压。宽电压范围下，密闭外壳内可以输出65W功率。

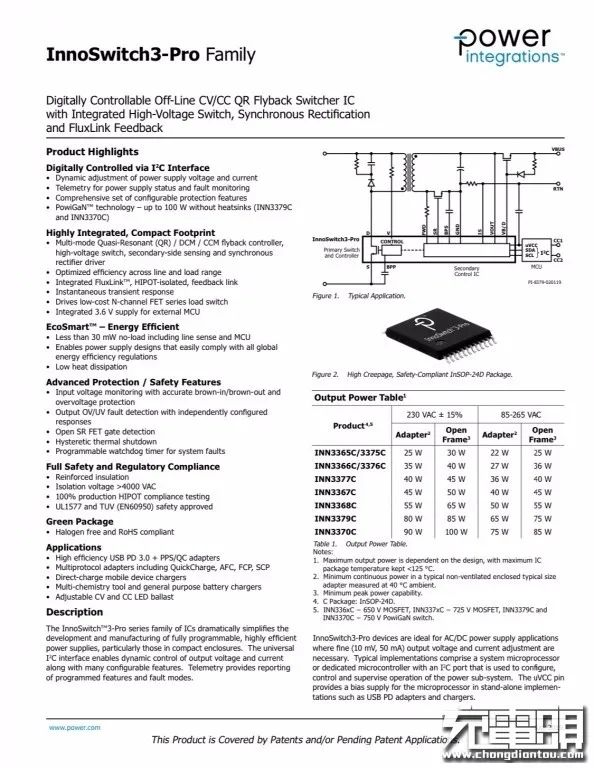

PI官方的资料显示，INN3379C属于InnoSwitch3-Pro家族，不过与其他型号不同的是，INN3379C采用了PI独家的PowiGaN技术，也就是内置了GaN氮化镓功率器件，相比传统MOSFET可以输出更大功率。
充电头网了解到，采用INN3379C的产品还有斯泰克100W双USB-C氮化镓快充。此外PI高集成快充芯片还被三星原装45W USB PD快充充电器、小米9手机27W原装充电器、OPPO原装65W氮化镓快充充电器、谷歌Pixel手机标配USB PD充电器等数十款产品采用，性能获得客户广泛认可。

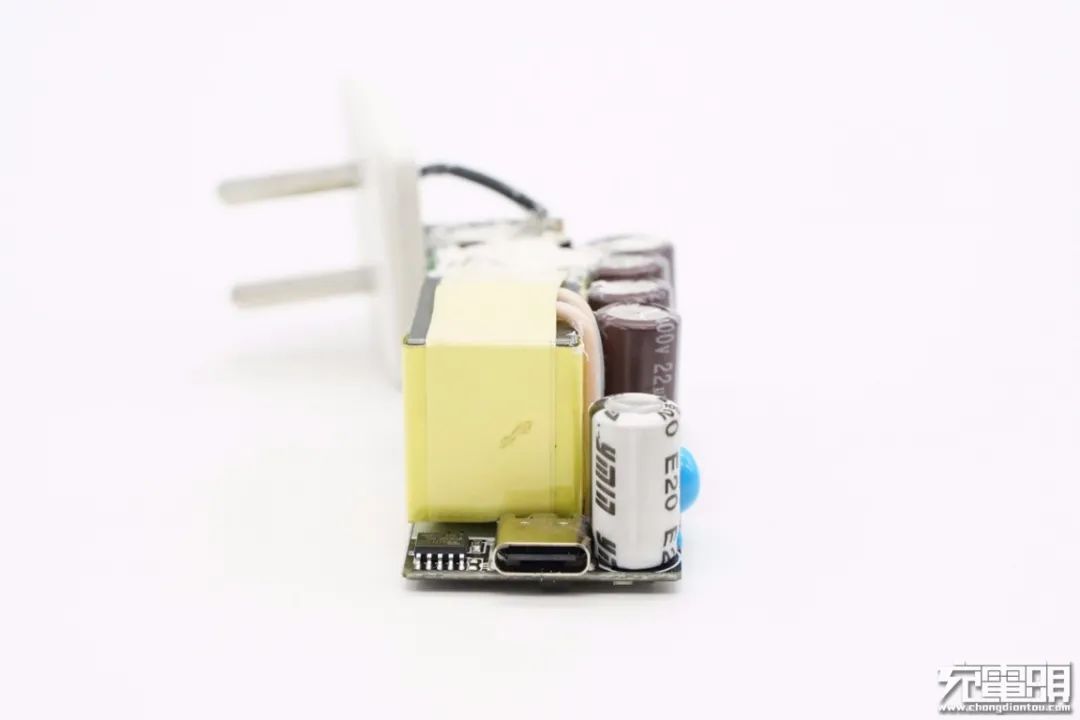

输出端一览。

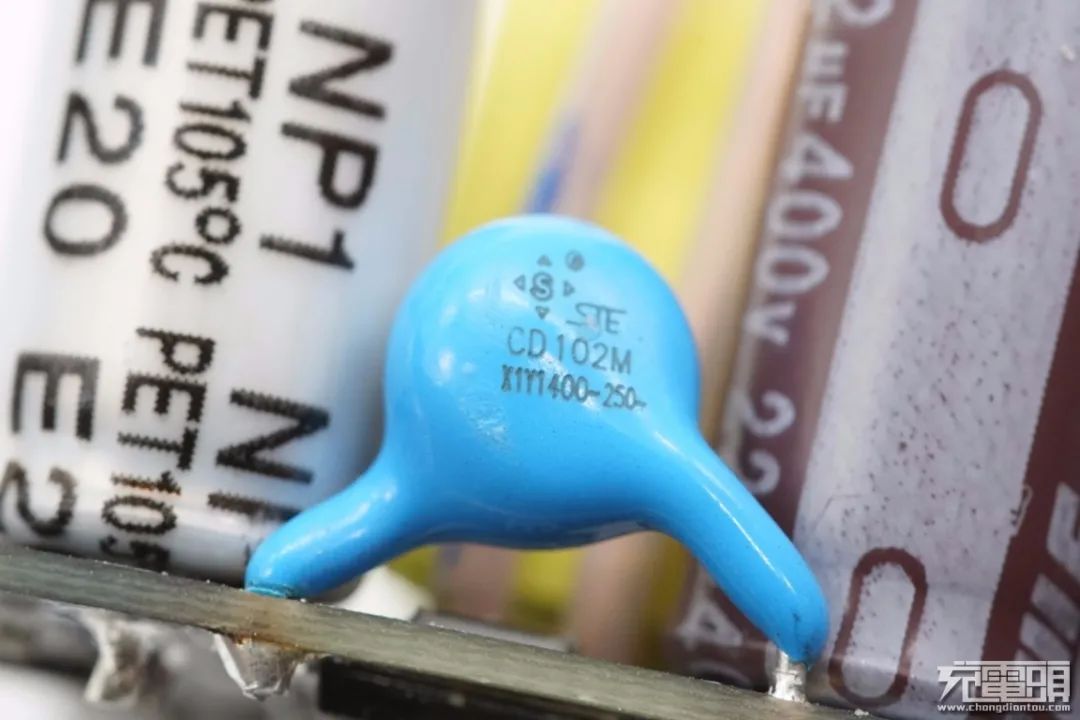

输出抗干扰蓝色Y电容特写，来自STE松田电子。

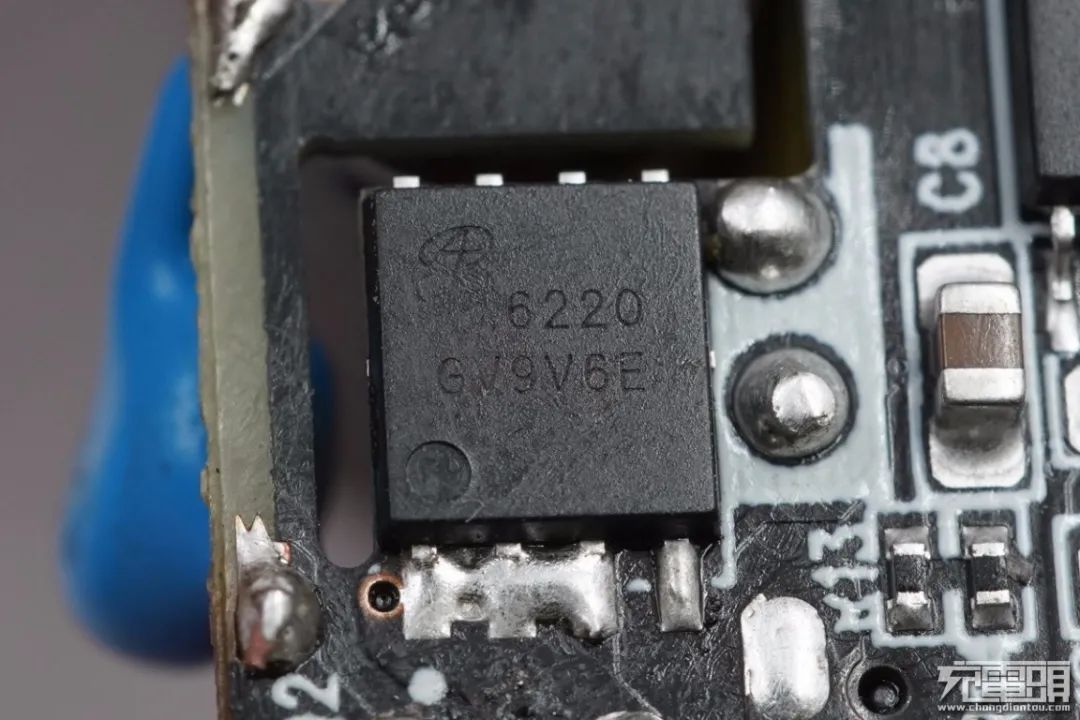

次级同步整流MOS采用AOS万代AON6220，NMOS，耐压100V。

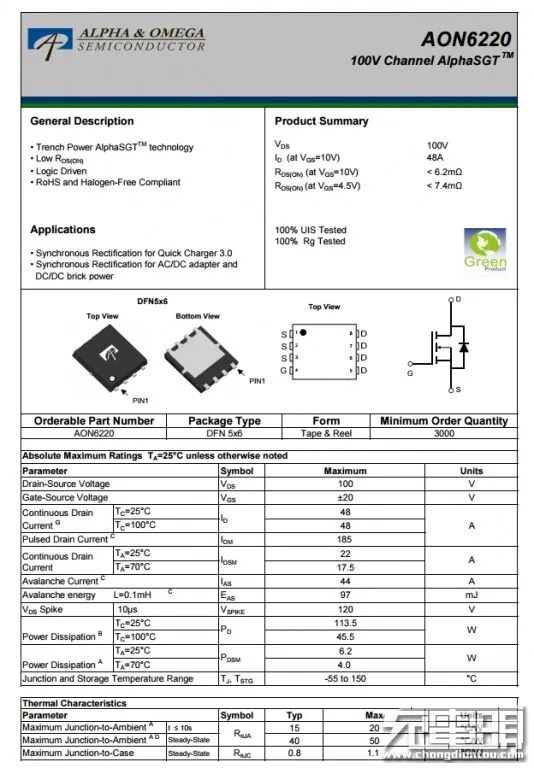

AON6220详细参数资料。
充电头网了解到，采用万代AON6220的产品还有vivo 55W闪充充电器、斯泰克100W氮化镓快充充电器、SONY索尼39W USB PD快充充电器、OPPO原装65W氮化镓快充充电器、OPPO 50W SUPER VOOC超级闪充充电器、vivo 44W SUPER FlashCharge超快闪充充电器等数十款产品。
同步整流输出滤波电容，规格为25V 820μF，同样来自永铭。

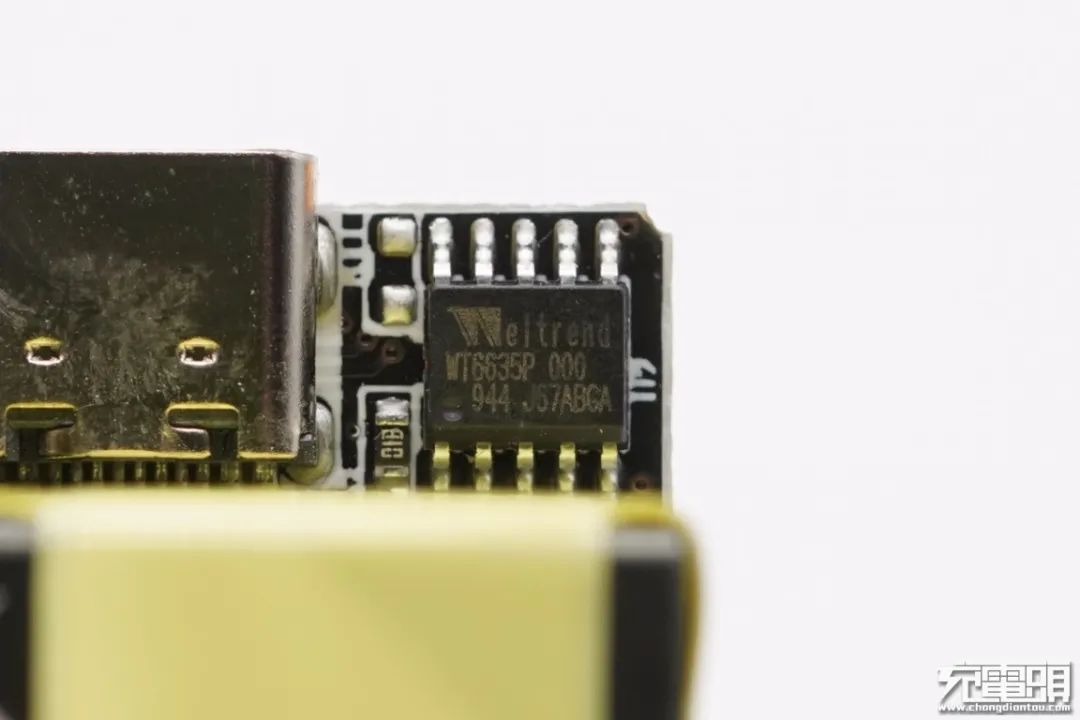

USB PD协议芯片采用伟诠WT6635P，支持QC4+和PPS快充协议，采用数传与PI INN3379C通讯，调节输出电压。

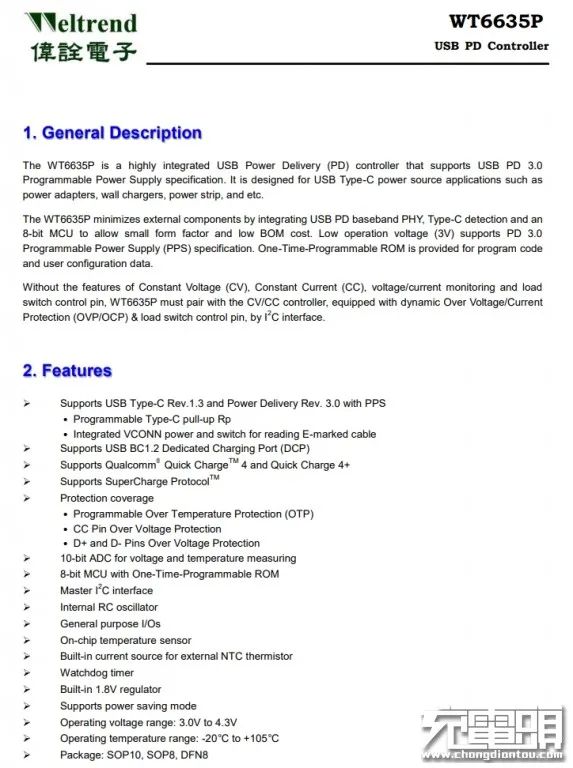

伟诠 WT6635P 详细资料。
充电头网了解到，采用伟诠快充芯片的还有苏宁极物18W PD快充充电器、ANKER 30W GaN氮化镓充电器、紫米65W 2C1A桌面PD快充充电器、小米9 Pro原装45W快充充电器、thinkplus 45W USB PD充电器、飞宏18W USB PD充电器等数十款产品。
USB-C口输出VBUS开关，AOS万代AON7566，NMOS，耐压30V。

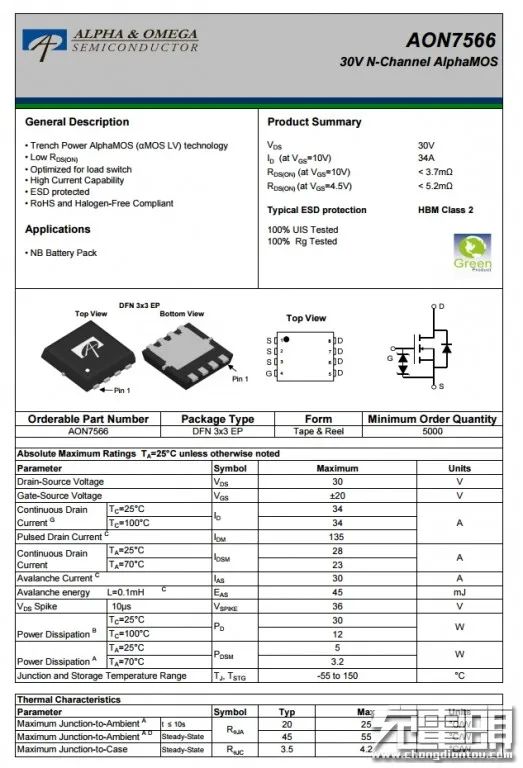

AOS AON7566详细资料信息。

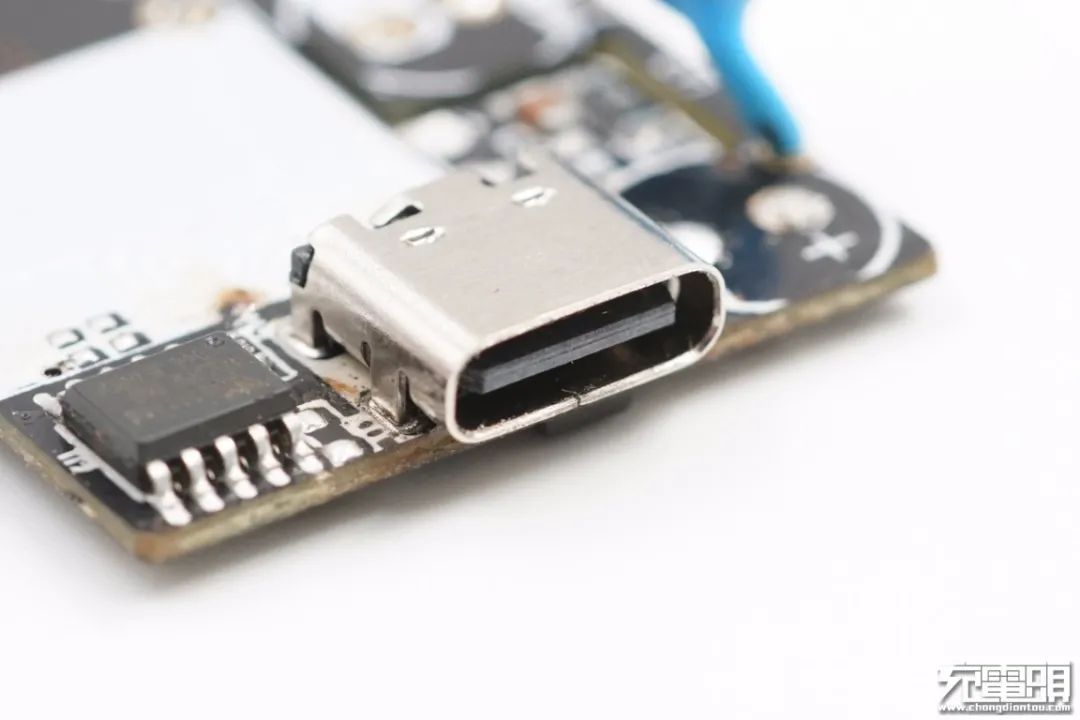

USB-C母座特写，过孔焊接。

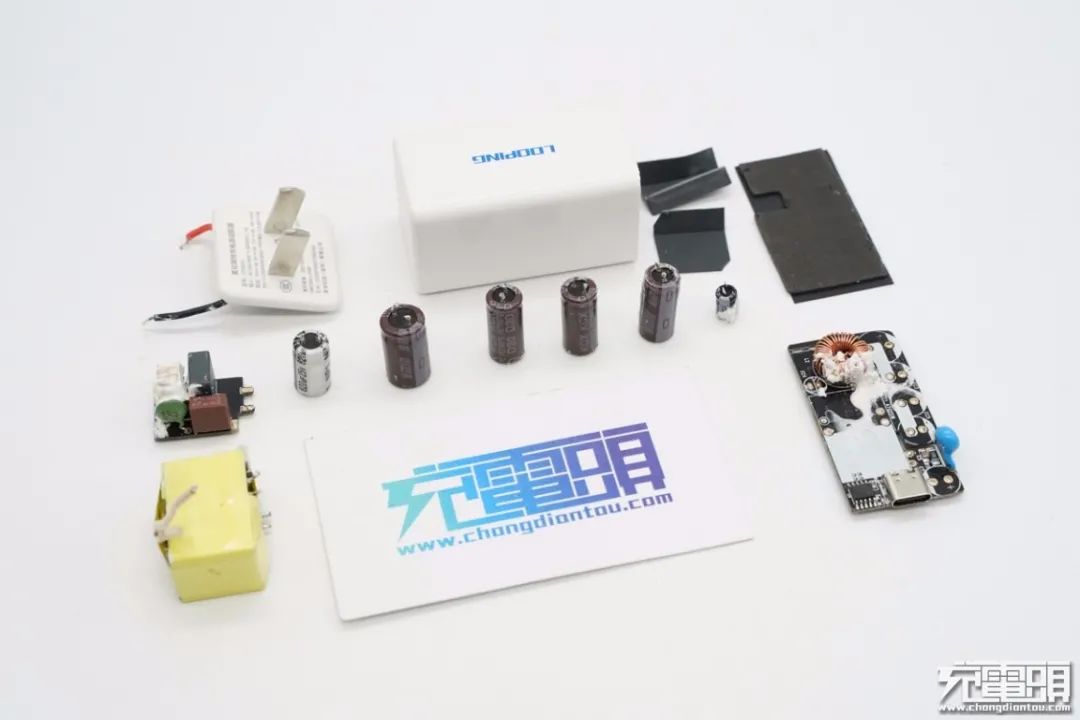

全部拆解完毕，来张全家福。
充电头网拆解总结
龙冰这款65W氮化镓充电器的出现，是氮化镓技术壁垒上的又一次突破，1.31W/cm³功率密度不仅创造了新纪录，充电器的重量同样控制在73g，做到了大功率、小体积、轻巧便携。经过充电头网实测，这款充电器拥有5V3A、9V3A、12V3A、15V3A、20V3.25A和PPS电压档；支持QC和PD快充，能够满足市面上大部分手机、笔记本电脑以及移动电源的快充需求。
充电头网通过拆解了解到，龙冰65W氮化镓充电器采用了开关电源宽范围输出，由协议芯片控制输出电压的典型架构。充电器的AC-DC部分，由PI的电源主控芯片INN3379C搭配万代MOS同步整流组成。经伟诠协议芯片WT6635P数传控制智能输出合适电压。而充电器小巧的体积正是得益于PI高集成主控芯片和永铭小体积电容的使用。
此外输入端小板的使用也进一步压缩了体积，空间利用率非常高；PCB中心过孔设计，正背面均贴有导热垫，背面还多配备了金属散热片来保证散热性能；电感电容以及变压器打胶加固，保证内部稳定性。
