思科模拟器

#端口颜色：真实环境下，一般只有绿色和橙色，红色没有

#PC机里的terminal是超级终端，在这里配置console连着的设备

#PC机里的Command Prompt是控制台，相当于真实电脑里的cmd命令行

1、

设备连线（相同用交叉线，不相同用直通线，除了路由器和PC机要用交叉线，交换机和集线器本质上同属一种设备，故而也用交叉线）

路由器-交换机     直通线

路由器-路由器     交叉线

交换机-交换机     交叉线

交换机-PC机 直通线

PC机-PC机  交叉线

路由器-PC机 交叉线

2、

console线（PC机一定连这个RS 232接口，一般笔记本没有，台式机才有，只能本地登录，一般距离差不多2m，接口没有IP什么的，只是纯粹传输配置信息等）

***在任何模式下，do加命令就可以不用退回前一个模式再去敲对应的命令了。

***ctrl+A可以直接把光标移到命令的最前面

***ctrl+E可以直接把光标移到命令的最后面

***ctrl+W可以删除一段指令

***在用户模式下输入em后卡住了，输入ctrl+shift+6(不是小键盘的6)就可以了，不过真实机器上不行

（之所以会卡住是因为em是域名查找）

***指令后接？，如果看到有<cr>，就说明这条命令可以直接回车了

1、

Router>  //用户模式

一般用show、ping等命令

2、

Router>show xxxxx      //看

Router>show ip interface brief    //查看接口摘要信息

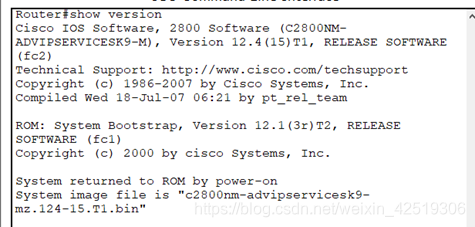

Router>show version   //查看设备信息

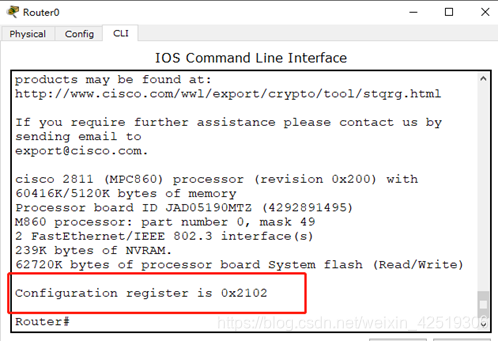

（Configuration register is 0x2102     这是这台设备的寄存器值，在电脑的话就相当于电脑的启动项值，用启动盘重装系统的时候，就需要先进去BIOS中去修改启动项，此时更改的就是这个寄存器值）

3、

Router>enable      //进入特权模式，进去后Router>会变成Router#

（#是特权模式，Router是设备名）

4、

Router#show xxxxx       //看（看设备里的敏感信息，比如配置信息等）

Router#show running-config     //查看设备当前配置文件

Router#show startup-config       //查看设备启机配置文件

5、

Router#configure terminal   //进入全局配置模式

Router(config)#     //全局配置模式

Router(config)#hostname R1      //修改设备名称

R1(config)#interface fastEthernet 0/0 //进入某个接口

R1(config-if)#ip address 192.168.1.1 255.255.255.0  //为接口配置IP

R1(config-if)#no shutdown //开启接口

R1(config-if)#exit   //返回上一层

R1(config-if)#end  //直接返回特权模式

删除命令：

R1(config-if)#no ip address //删除接口IP

一般而言，命令敲错需要敲错，都是在原命令上的最前面加个no

6、

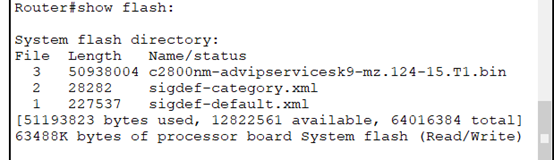

R1#show flash:      //查看flash：内容

File Length Name/atatua

3 50938004 c2800nm-advipservicesk9-mz.124-15.T1.bin       //这个就是系统文件

7、

R1(config)#no ip domain lookup //关闭域名查找

8、

（1）模拟器下建议，真实环境下出于安全性不敲：

R1(config)#line console 0    //进入console链路

R1(config-line)#exec-timeout 0 0      //exec的超时时间为永不超时

R1(config)#line console ?     //查看console信息，一般console口都是只有1个

（2）真实环境下必敲：

R1(config-line)#logging synchronous //光标跟随，即当你在敲指令的时候，突然一堆信息弹出来，但是光标还是会保留你刚刚敲没完整的指令

如何配置设备：

1. 本地登录，console。使用console线插入console口。开启超级终端，配置设备。
2. 远程登录。Telnet，SSH，HTTP，HTTPS均可配置。

Router>  //用户模式多用于查看一些简单的设备信息

Router#  //特权模式多用于查看一些敏感的设备信息，和一些简单的配置。

Router(config)#     //全局配置模式。用于配置设备命令的
