画瀑布图_带你快速理解瀑布图

今天给大家介绍一个好用的数据展示图表，瀑布图。

先给大家看一组数据

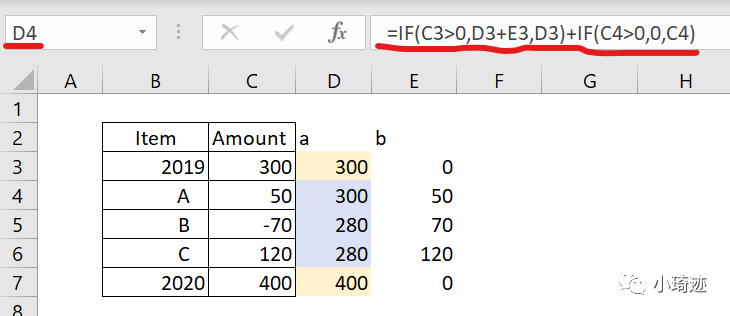

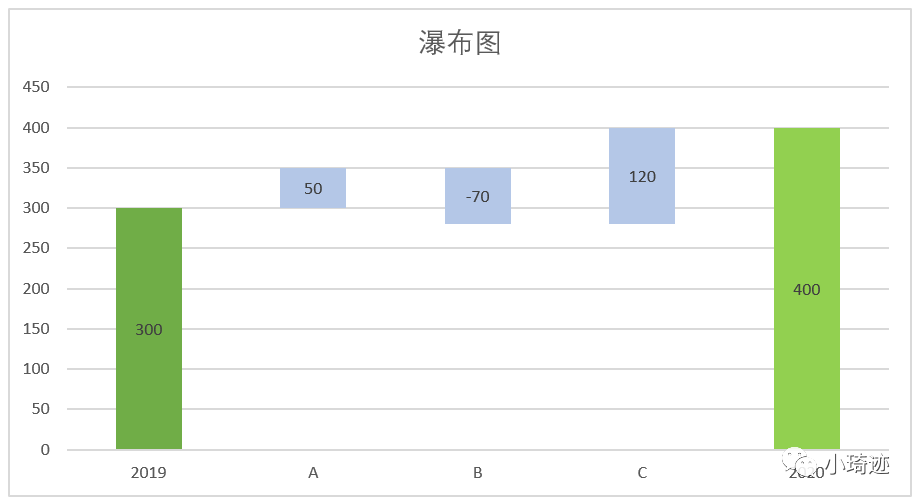

瀑布图展示   看起来是不是很直观? 2019和2020是期初和期末，期初到期末有3个影响因素A,B,C 在瀑布图上正数的影响是向上生长的柱子，负数的影响是向下跌的柱子，每个一个柱子的起点都是前一个柱子的终点，通过这个瀑布图就能直观的看出来，各项因素的影响方向和金额。   太长不看版： 瀑布图由两组数据组成，一组占位符，一组实际数，那数据可以修改成这样，a列是占位符，b列是变动数，a 最上面和最下面两个数直接等于左边的数(浅黄色部分)，中间浅蓝色部分 ，D4的公式为=IF(C3>0,D3+E3,D3)+IF(C4>0,0,C4)，直接往下拉就好；b列直接为左边数据的绝对值E4=abs(C4)

以下正文： 讲完了瀑布图的好处，我们接着讲如何画瀑布图，图表上看起来A,B,C 的这些影响因素是悬空在图表上的，其实，是因为这个柱子下面还有一个柱子支撑，我们只是把支撑的柱子调成了透明，整个瀑布图其实是有两组数据，一组是支撑数据，也就是占位符，托起上面的影响因素。   所以这个图表有两组数据，一组是占位符，也就是下面透明的底数据，另一组是要展示的数据，也就是影响数，也就是我们看到的柱子，很好理解，就是这个金额的绝对值，如果不用绝对值，出现负数的时候就到横坐标下面去了，所以一定要用绝对值。   那占位符怎么取数？每一个柱子的起点是上一个柱子的终点，如果上一个数据是正数，起点是上一个数据的最高点(显示的柱子的最高点)，如果上一个数据是负数，起点是上一个数据的最低点(显示柱子的最低点)，如果这一个数据是正数，那就是用起点往上加，如果这一个数据是负数，那就是用起点往下减。   听起来是不是有点儿绕，嗯，这里就是瀑布图的核心难点。

下面再给大家详细解释占位符到底怎么取数。我们要知道占位符怎么取，先要理解逻辑。   当前柱子的占位符主要和两个因素有关，上一个柱子是正数还是负数，这一个柱子是正数还是负数。也就是一共有四种情况 {正正}{正负}{负正}{负负}，我们挨个来分析一下四种情况的占位符取数。 {正正} 上一个柱子的顶为这一个柱子的底，往上累本数据。占位符金额等于上一个柱子的顶，也就是上一个占位符加上一个数据。 {正负} 上一个柱子的顶为这一个柱子的底，往下减本数据。占位符金额等于上一个柱子的顶减本柱子的绝对值，也就是上一个占位符加上一个数据减本数据绝对值。 {负正} 上一个柱子的底为这一个柱子的底，往上累本数据。占位符金额等于上一个柱子的底，也就是上一个占位符。 {负负} 上一个柱子的底为这一个柱子的底，往下减本数据。占位符金额等于上一个柱子的底减本柱子的绝对值，也就是上一个占位符减本数据绝对值。   总结一下，是不是就很简单了，占位符是两个影响因素叠加，我们叫它因素1和因素2吧，一个是上一个数据的正负号(因素1)，另一个是本数据的正负号(因素2) 因素1：上一个数据是正数，占位符等于上一个占位符加上一个数据，上一个数据为负数，占位符等于上一个占位符。 因素2：本数据是正数，占位符不动，本数据为负数，占位符需要减去本数据的绝对值。   这样公式就很简单了，两个if公式就解决了 因素1：IF(C3>0,D3+E3,D3) 因素2：IF(C4>0,0,C4)   两个if 相加就是占位符的公式啦，是不是很简单 公式设好，插入叠加柱状图，把底下的柱子改为透明，上面的数据加上数据标签，负数加上负号，完工。 谢谢你看到这里
