EPS应急电源在消防应急供电及工业后备供电领域发挥了不可替代的作用，负载多样化带来的方案设计是否合理这一问题总是困扰着业主单位机电负责人和设计院设计师。

EPS应急电源设计接线图将以连载的方式，陆续将消防应急照明灯具集中电源、消防设备专用电源及通用型EPS应急电源接线图如何设计发布出来，以此来与设计师和机电负责人一起为机电项目提供更合理的EPS应急电源选配设计方案。

消防应急照明EPS应急电源适用于建筑、高铁、地铁、高速公路等公众场合，在火灾、地震、台风等意外发生时公众场所内的应急照明、逃生路线指示等消防应急灯具提供紧急电力供应，事关生命安全责任重大；其属于国家消防管理部门强制性检验和认证管理的产品，每个型号规格都必须取得国家相关部门的检验认可证书，且不得随意改变产品的功能、结构、外形、部件品牌、电池配置等参数。

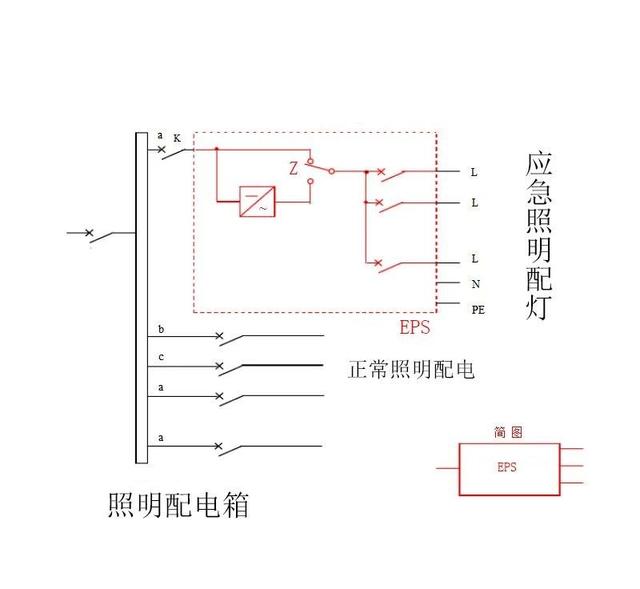

1、单相单输入单相多回路输出接线图

单相单输入单相多回路输出接线图

说明：

• 本图为应急照明集中供电接线应用图；
• 当有市电时，由市电给负载供电，停电时由EPS应急电源给负载供电；
• K为断路器；
• Z为转换开关；
• EPS产品箱内分别设N、PE线接线排；
• 虚线框内均在EPS应急电源内配置。

2、单相输入单相多回路输出接线图

单相输入单相多回路输出接线图

说明：

• 本图为应急照明集中供电接线应用图；
• 通过断路器K可控制照明灯具平时工作状态；
• 当H无电时Z转换为应急电源供电，实现应急照明；
• K为断路器；
• Z为转换开关；
• EPS应急电源产品箱内分别设N、PE线接线排；
• 虚线框内均在EPS应急电源内配置；

3、单相三输入单相三输出接线图

单相三输入单相三输出接线图

说明：

• 本图为应急照明集中供电接线应用图；
• 通过断路器K可控制多个回路应急灯平时工作状态；
• 当H无电时Z转换为应急电源供电，实现应急照明；
• K为断路器；
• Z为转换开关；
• EPS应急电源设备箱内分别设N、PE线接线排；
• 虚线框内均在EPS应急电源内配置。

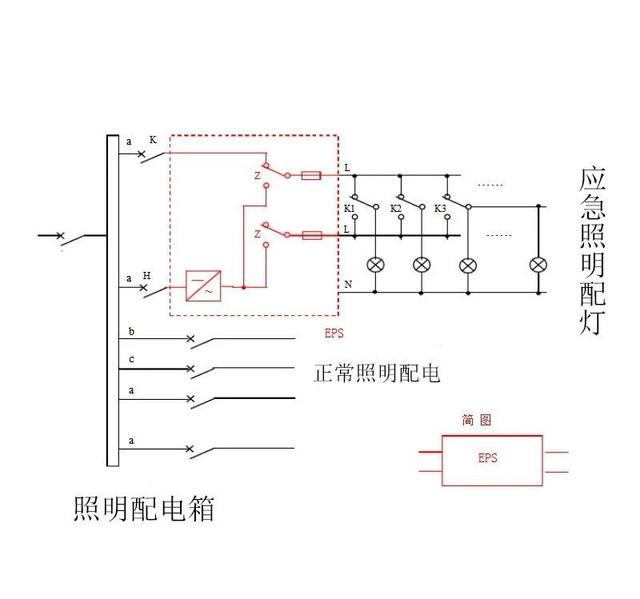

4、单相双输入单相输出回路现场控制接线图

单相双输入单相输出回路现场控制接线图

说明：

• 本图为应急照明集中供电接线应用图；
• 断路器K为平时(非应急时)控制开关；
• 当H无电时Z转换为应急电源供电，实现应急照明；
• K为断路器；
• Z为转换开关；
• K1、K2、K3为各灯回路现场双控翘板开关；
• EPS应急电源设备箱内分别设N、PE线接线排；
• 虚线框内均在EPS应急电源内配置。

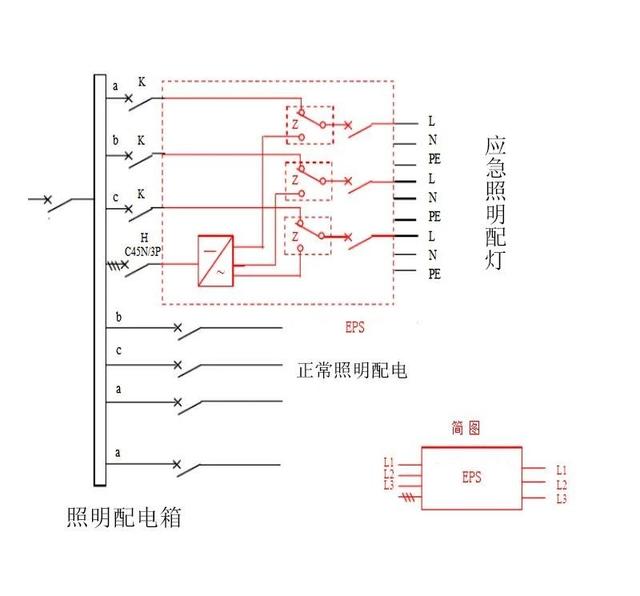

5、三相输入三相输出，应急时单相三路输出接线图

三相输入三相输出，应急时单相三路输出接线图

说明：

• 本图为应急照明集中供电接线图(三相输入三相输出，应急时输出为同相单位单相3倍)；
• 断路器K可控制多个回路正常照明状态；
• 当H无电时Z转换为应急电源供电，实现应急照明；
• K为断路器；
• Z为转换开关；
• EPS应急电源设备箱内分别设N、PE线接线排；
• 虚线框内均在EPS应急电源内配置。

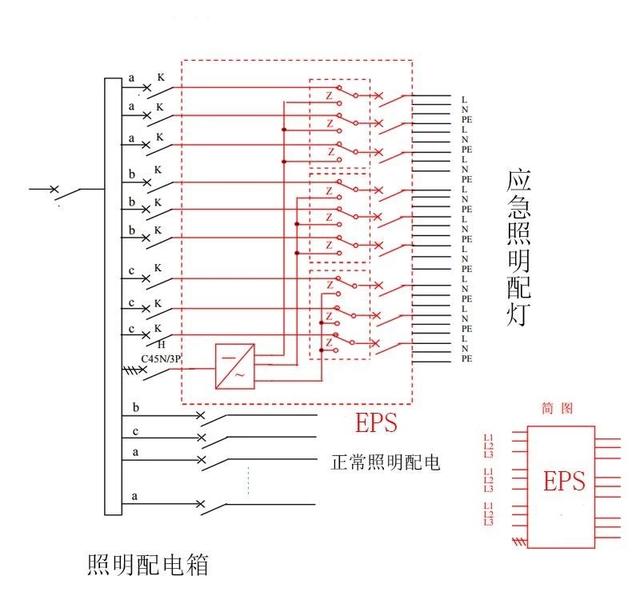

6、三相多路输入三相多路输出，应急时单相多路输出接线图

三相多路输入三相多路输出，应急时单相多路输出接线图

说明：

• 本图为应急照明集中供电接线图(三相输入三相多路输出，应急供电为同相位；单相多路输出；
• 断路器K可控制多个回路应急灯平时工作状态；
• 当H无电时Z转换为应急电源供电，实现应急照明；
• K为断路器；
• Z为转换开关；
• EPS应急电源设备箱内分别设N、PE线接线排；
• 虚线框内均在EPS应急电源内配置。

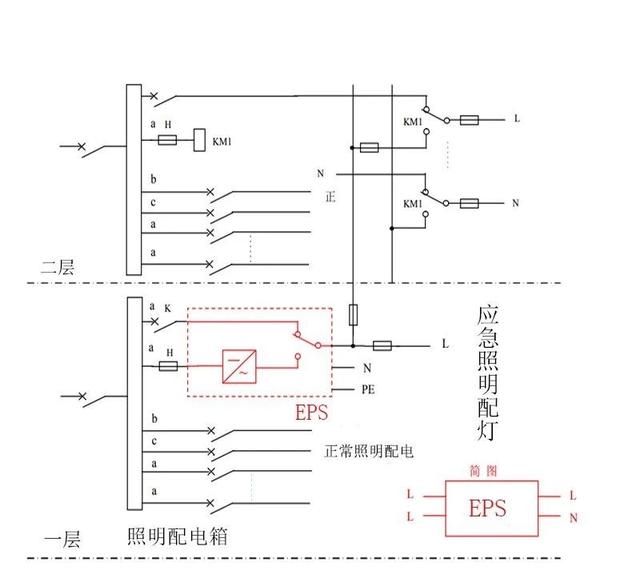

7、单相双输入单相输出供多层接线图

单相双输入单相输出供多层接线图

说明：

• 本图为应急照明集中供电接线图(一处设电源供多层或多出)；
• 断路器K可控制每层回路应急灯平时工作状态；
• 当H无电时Z转换为应急电源供电，实现应急照明；
• K为断路器；
• Z为转换开关，设在EPS应急电源设备内，L、W同时转换；
• KM1为转换交流接触器，设在本层照明配电箱内；
• EPS应急电源柜内分别设N、PE线接线排；
• 虚线框内均在EPS应急电源内配置。

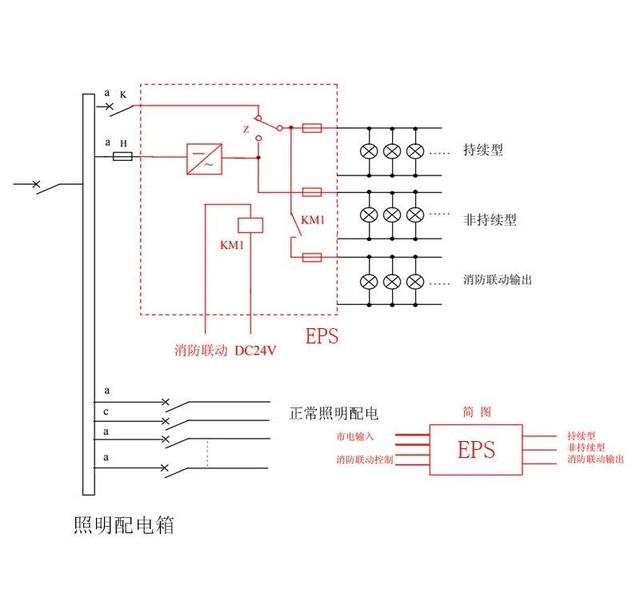

8、应急照明混合接线图

应急照明混合接线图

说明：

• 本图为应急照明集中供电接线图(持续型、非持续性、消防联动混合接线)；
• K是EPS输入断路器；
• EPS应急电源箱内分别设N、PE线接线排；
• 虚线框内均在EPS应急电源内配置。

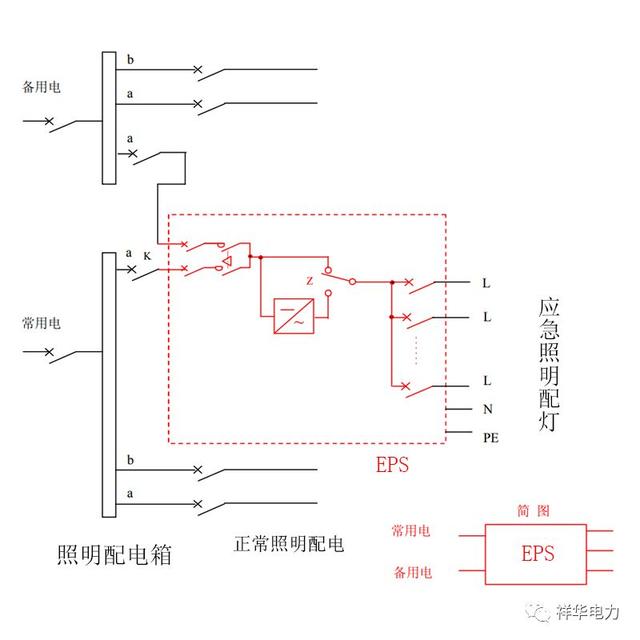

9、双电源接线图

双电源接线图

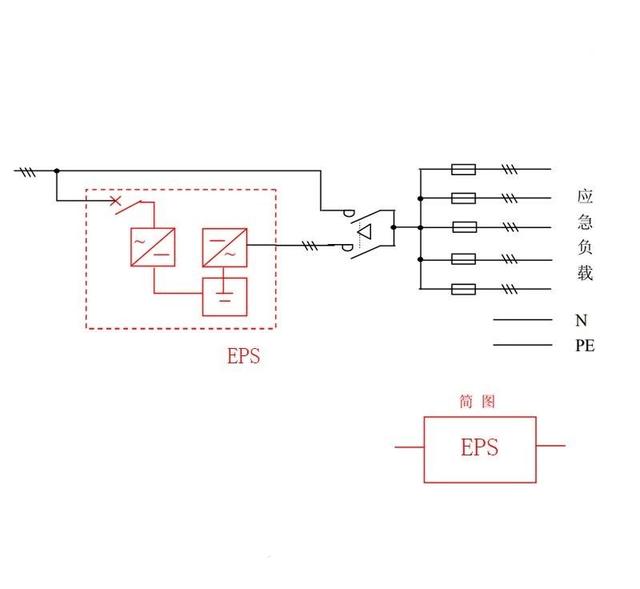

10、充当第二路电源双回路接线图
