现代ups电源及电路图集_UPS/电池 电缆排布设计

一、规范要求

建筑电气工程施工质量验收规范 GB50303-2015

12.3.2 交流单芯电缆或分相后的每相电缆宜品字型(三叶型)敷设，且不得形成闭合铁磁回路。

二、UPS输入电缆

大功率UPS输入输出电流大，常采用多拼单芯大电缆进行配电，
如图所示，UPS主输入为L1L2L3，不含N线和PE线，静态旁路采用含N线和PE线的L1L2L3,N,PE线缆。

由于N线和PE线是由主输入和静态旁路合用，N线和PE线在线路敷设时该如何布置更为合理？

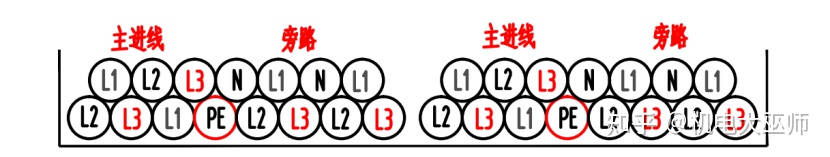

是否如下图使N线与主进线与旁路进线间距均较小，将N线和PE线设置在主进线和旁路中间？

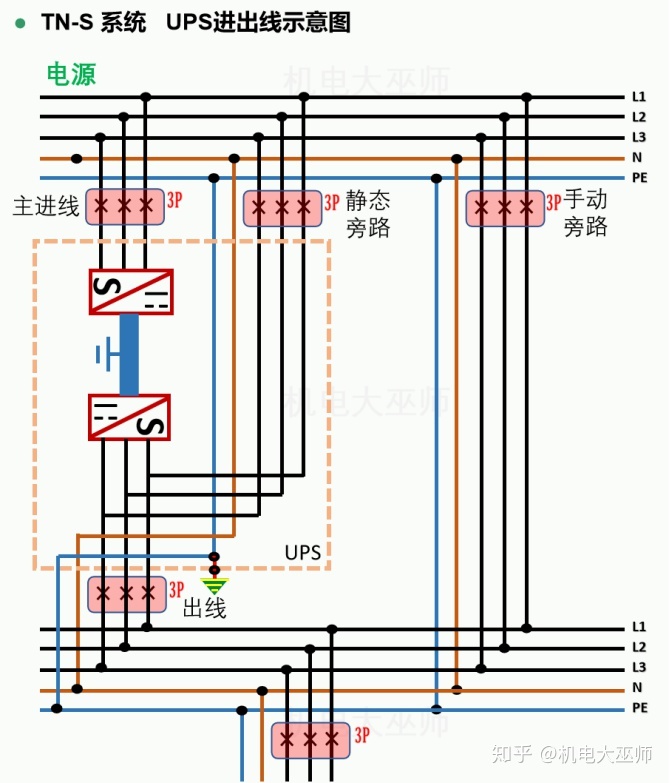

下图为UPS的原理图，主进线三相输入经过整流器整流为直流，再经过逆变器逆变为交流电源。主进线三相输入是自动平均分配功率，三相平衡度非常高，N线仅有少量谐波电流通过（高频UPS谐波含量较低），N线电流产生的电压降很低。

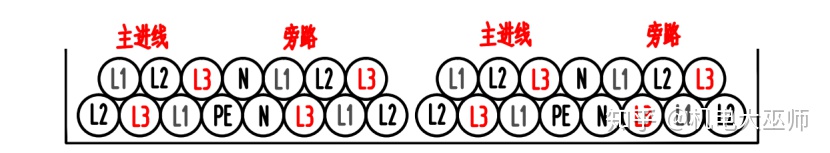

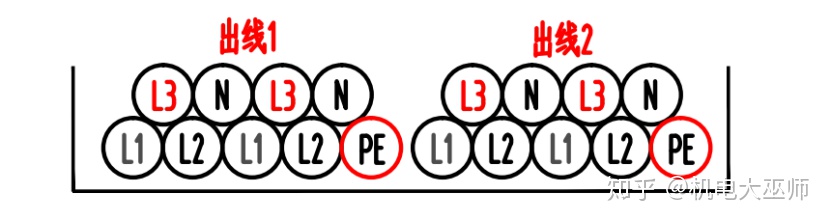

当旁路进线供电时，不能自动平衡三相电流，N线上容易产生更高的不平衡电流通过，建议N线排布时随旁路进线排布。总结：【UPS并机进线电缆(双拼)】

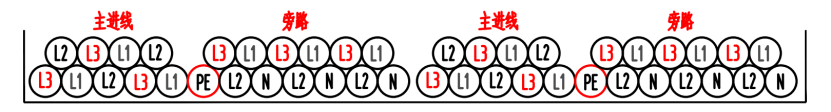

【UPS并机进线电缆(三拼)】

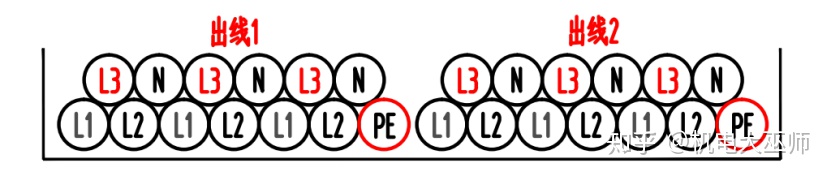

【UPS并机出线电缆(双拼)】

【UPS并机出线电缆(三拼)】

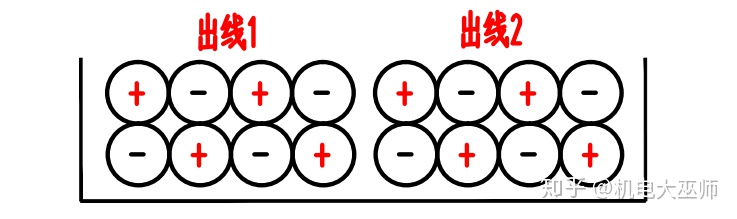

【电池出线电缆(四拼)】
