本文介绍了一种利用Three.js实现三维模型剖切面绘制的方法。通过调整材质参数和使用模板测试，可以精确地显示出物体的剖切效果。具体步骤包括设置前后材质参数、配置模板操作，并控制渲染顺序。

以圆柱体为例，通过改变material.side绘制同一物体所显示的效果是不同的，见下图。

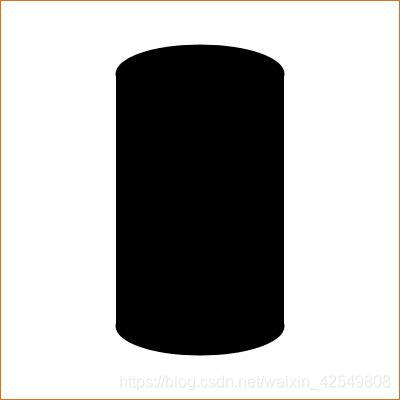

圆柱体_前
在这里插入图片描述

圆柱体_后
在这里插入图片描述

若剖切面正好是圆柱体的顶面所在面，那么圆柱体_后与圆柱体_前的差值部分正好就是剖切面，所以借助模板测试便可实现剖切面的绘制。

先看一下圆柱体_后、圆柱体_前、剖切面的材质参数设置。圆柱体_后和圆柱体_前都需要关闭深度检测、深度写入、颜色写入，因为他们的主要目的是使模板缓冲区中最终记录插值部分即剖切面。模板缓冲区初始值都是0，圆柱体_后的模板测试行为是总是通过且通过后值+1，圆柱体_前的模板测试行为是总是通过且通过后值-1。经过圆柱体_后和圆柱体_前的绘制之后只有差值部分的模板值非0。此时绘制剖切面，设置模板引用值为0，设置测试方式为不相等也就是不等于引用值时通过。最终通过的部分就是剖切面真正需要绘制的部分。

// 后
const backMat = new THREE.MeshBasicMaterial();
backMat.depthWrite = false;
backMat.depthTest = false;
backMat.colorWrite = false;
backMat.stencilWrite = true;
backMat.stencilFunc = THREE.AlwaysStencilFunc;
backMat.side = THREE.BackSide;
backMat.clippingPlanes = [ plane ];
backMat.stencilFail = THREE.IncrementWrapStencilOp;
backMat.stencilZFail = THREE.IncrementWrapStencilOp;
backMat.stencilZPass = THREE.IncrementWrapStencilOp;

// 前
const frontMat = new THREE.MeshBasicMaterial();
frontMat.depthWrite = false;
frontMat.depthTest = false;
frontMat.colorWrite = false;
frontMat.stencilWrite = true;
frontMat.stencilFunc = THREE.AlwaysStencilFunc;
frontMat.side = THREE.FrontSide;
frontMat.clippingPlanes = [ plane ];
frontMat.stencilFail = THREE.DecrementWrapStencilOp;
frontMat.stencilZFail = THREE.DecrementWrapStencilOp;
frontMat.stencilZPass = THREE.DecrementWrapStencilOp;

// 剖切面
const cutPlaneMat = new THREE.MeshBasicMaterial();
cutPlaneMat.stencilWrite = true;
cutPlaneMat.stencilRef = 0;
cutPlaneMat.stencilFunc = THREE.NotEqualStencilFunc;
cutPlaneMat.stencilFail = THREE.ReplaceStencilOp;
cutPlaneMat.stencilZFail = THREE.ReplaceStencilOp;
cutPlaneMat.stencilZPass = THREE.ReplaceStencilOp;
