51单片机第19步_将TIM0用作16位定时器

本章重点学习将TIM0用作16位定时器。

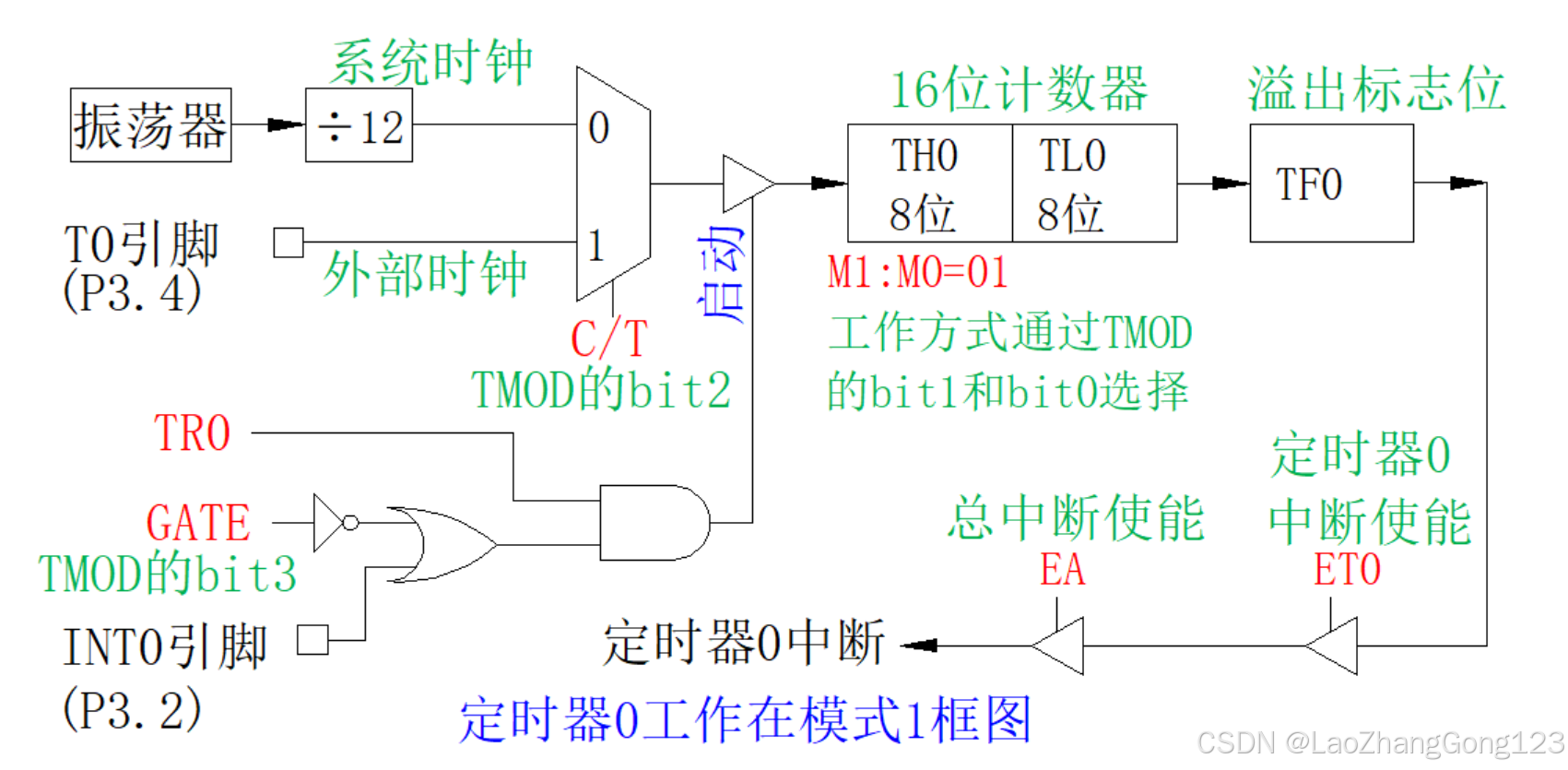

1、定时器0工作在模式1框图：

2、定时器0工作在模式1举例

#include <REG51.h>  //包含头文件REG51.h,使能51内部寄存器;

//定时器的方式控制寄存器TMOD: GATE1,C/T1,M1_1,M1_0,GATE0,C/T0,M0_1,M0_0

//GATE1=1,表示T1是受INT1脚(P3.3)控制运行;

//C/T1=0,表示T1的时钟源为fosc/12;C/T1=1,表示T1的时钟源为T1脚(P3.5);

//GATE0=1,表示T0是受INT0脚(P3.2)控制运行;

//C/T0=0,表示T0的时钟源为fosc/12;C/T0=1,表示T0的时钟源为T0脚(P3.4);

//////////////下面说明T0的工作方式////////////////////

//M0_1:M0_0=00,表示T0为13位定时器/计数器;

//M0_1:M0_0=01,表示T0为16位定时器/计数器;

//M0_1:M0_0=10,表示T0为8位自动重装载定时器/计数器;

//M0_1:M0_0=11,表示T0分为两个8位计数器;

//////////////下面说明T1的工作方式////////////////////

//M1_1:M1_0=00,表示T1为13位定时器/计数器;

//M1_1:M1_0=01,表示T1为16位定时器/计数器;

//M1_1:M1_0=10,表示T1为8位自动重装载定时器/计数器;

//M1_1:M1_0=11,表示T1没有此工作方式;

//定时器的控制寄存器TCON: TF1,TR1,TF0,TR0,IE1,IT1,IE0,IT0

//TF1=1,表示T1溢出到0x0000,CPU响应中断后,由硬件自动清除;

//当GATE1=0时,TR1=1,表示启动T1开始工作,当GATE1=1时,Timer1由INT1脚(P3.3)和TR0控制;

//TF0=1,表示T0溢出到0x0000,CPU响应中断后,由硬件自动清除;

//当GATE0=0时,TR0=1,表示启动T0开始工作,当GATE0=1时,Timer0由INT0脚(P3.2)和TR0控制;

#define OSC_FREQ            12000000L    //定义晶振频率为12MHz;

#define instruction_period  1            //定义指令周期为1us;

#define T0_Load_Value       65536-1000L*instruction_period  //配置T0为1000us中断一次;

sbit LED = P1^0;

.uynsigned int Time0Count;

//函数功能: Timer0的中断服务函数,每1000us中断一次;

void timer0_interrupt_program() interrupt 1 using 1

{ TL0=T0_Load_Value;     //手动装载初值;

  TH0=T0_Load_Value>>8;

  Time0Count++;

  if(Time0Count%500==0) //500ms时间到

LED=~LED;

}

//函数功能: Timer0初始化;

void timer0_initializtion(void)

{ TMOD&= 0xF4;          //设置GATE0=0,即不允许外部INT0脚控制Timer0;

  TMOD|= 0x01;     //配置Timer0为方式1(16位定时器);

  TL0=T0_Load_Value;    //手动装载初值;

  TH0=T0_Load_Value>>8;

  TR0=1;                //当GATE0=0时,TR0=1,表示启动T0开始工作;

  ET0=1;                //允许Timer0中断;

  EA=1;                 //开总中断允许位;

  Time0Count=0;

}

void main(void)

{ timer0_initializtion(); //Timer0初始化;

  while(1);

    {

}

}
