本文探讨了Quartus中DFF（D-type Flip-Flop）的PRN引脚功能，PRN作为异步置位端，在CLRN和CLK信号中的优先级。当PRN为低电平时，Q被置为1，直到下一个CLK上升沿（且PRN和CLRN为高）时，Q的值才会更新为D。仿真波形显示在某些情况下，PRN对Q的影响可能早于CLK。此外，CLRN的优先级高于PRN。通过分析仿真结果，加深了对DFF工作原理的理解。

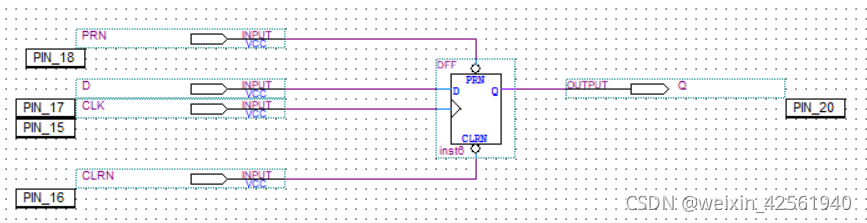

在使用Quartus仿真DFF时发现它有一个PRN引脚，上网查了一下它的含义，虽然是一个比较基础的问题，但是我在搜索的过程中，发现了百度知道和一篇以此回答为参考的CSDN文章，文章中仿真波形和它的文字解释不能匹配。
得出的结论为：
1、PRN为异步置位端，功能为将q置1，低电平有效。
即PRN=0，Q=1,直至下一个CLK上升沿到来时（且PRN=1,CLRN=1），Q=D。
2、优先级：
CLRN>PRN>CLK

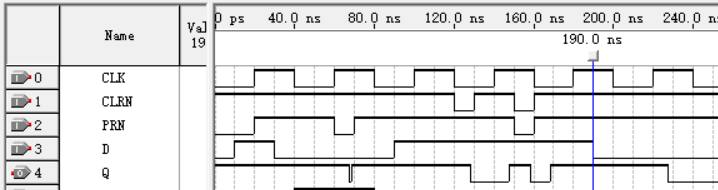

仿真波形图如下：
如图，第二个上升沿到来时，clrn=1，d=0，prn=0，q短暂的=0后，被prn置1，原因应该是把d的值赋给q的延迟（即clk到q的延迟）小于prn到q的延迟（）（这点存疑，还没查到具体的说法）
第四个上升沿，clrn=0，prn=0，此时可以看到clrn的优先级是更高的。
查阅文档可见：
参考：
https://blog.csdn.net/deniece1/article/details/103069093
