本文详细介绍了LTE网络的基础架构，包括UE、E-TURAN、EPC和PDN的组成部分，如eNodeB、MME、P-GW等，并阐述了eNodeB、MME、P-GW等网络实体的作用。此外，还解析了LTE的协议栈，如LTE-Uu、X2、S1接口及其功能，以及LTE-Uu接口的PDCP、RLC、MAC等协议层的工作原理。最后，概述了LTE系统中数据的上行和下行传输流程。
主要介绍LTE基础架构：LTE网络的构成、 每个网络实体的作用、LTE网络协议栈、LTE数据流说明

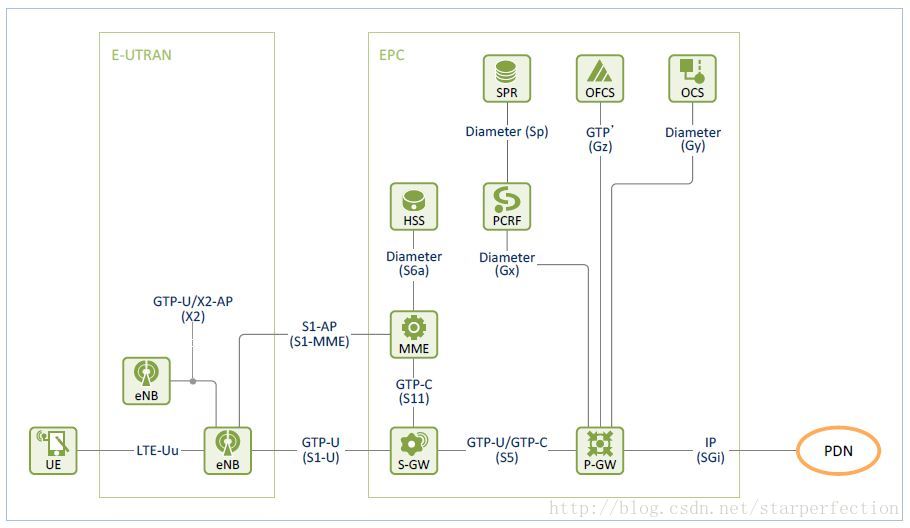

LTE网络模型：
整个LTE网络架构分为四个部分：
UE ----- E-UTRAN ----- EPC ----- PDN
1. UE
手机或者上网的设备，终端
2. E-TURAN
遍布城市的各个基站（大的铁塔基站，室内的路由器大小的小基站）
3. EPC
运营商（中国移动、联通、电信）的核心网服务器，核心网包括很多服务器，有处理信令的、处理数据的、处理计费策略的等
4. PDN
网络上的服务器
eNodeB
它为用户提供空中接口（air interface），用户设备可以通过无线连接到eNB，也就是我们常说的基站，然后基站再通过有线连接到运营商的核心网。在这里注意，我们所说的无线通信，仅仅只是手机和基站这一段是无线的，其他部分例如基站与核心网的连接，基站与基站之间互相的连接，核心网中各设备的连接全部都是有线连接的。一台基站(eNB)要接受很多台UE的接入，所以eNB要负责管理UE，包括资源分配，调度，管理接入策略等
MME
是Mobility Management Entity的缩写，是核心网中最重要的实体之一，提供以下的功能：
1、NAS 信令传输
2、用户鉴权与漫游管理（S6a）
3、移动性管理
4、EPS承载管理
在这里所述的功能中，NAS信令指的是三层信令，包含EMM, ESM 和NAS 安全
然后移动性管理主要有寻呼，TAI管理和切换
