阀门属于管路附件，用来开闭管路、控制管路中流体介质的流通。阀门在管路中的功能有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等。阀门的种类多种多样，作为流体控制系统的控制部件，从最简单的蝶阀、闸阀这些常用阀门到极为复杂的自控系统中所用的各种阀门，品种和规格都非常多。

阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动，应用范围遍及各个行业。虽然阀门种类多，但是常见常用的阀门有哪些呢？本文为您一一介绍：

常见阀门

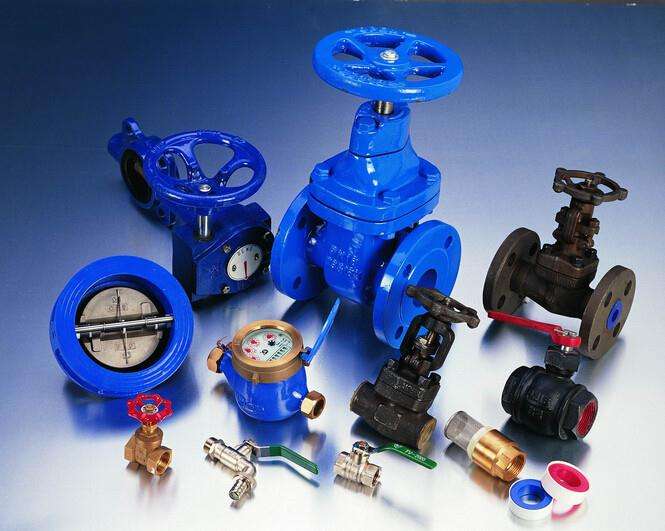

常用阀门有五种：蝶阀，闸阀，止回阀，球阀，截止阀。

蝶阀

蝶阀又名翻板阀，是一种结构简单，使用方便的调节阀，蝶阀的阀体内的蝶板就是阀门的关闭件，呈圆盘形，工作原理是蝶板围绕阀轴旋转来实现阀门的开启和关闭，通常情况下，蝶板在阀杆的带动下，旋转90°，即可完成一次启闭，实现截流的目的。如果改变蝶板的偏转角度，还可以作为流量控制使用。通常情况下，蝶阀常用来做低压管道介质的开关控制。

对夹式蝶阀和法兰式蝶阀是蝶阀的两种连接形式，蝶阀适用制作大口径阀门，适用于天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。

闸阀

闸阀通常在管道系统中做截流使用，它的启闭件是闸板，闸板的运动方向与管道内介质流动方向是垂直的，闸板上升，阀门打开，实现管道介质流通；闸板下落，阀门关闭，管道介质流通被截断。闸阀只能全开或全关，做截断介质流通使用，不可以做调节和节流。所以，闸阀一般应用于保持闸阀闸板全开、全关的工况，不需要经常开启关闭的管道环境中使用。

闸阀根据闸板结构的不同，可以分为楔式闸阀和平行式闸阀两类。楔式闸阀又可以分为单闸板闸阀、双闸板闸阀和弹性闸板闸阀三种。

止回阀

止回阀又名单向阀或逆止阀，属于自动阀门，也就是说止回阀是自动工作的，不需要人工操作，当介质流经止回阀时，在流体介质的压力冲击下，止回阀的阀瓣自动打开，介质经过；介质流通被截断后，阀瓣又在自身弹簧装置的作用力下自动关闭，阻止介质发生倒流，回流现象。

止回阀只适合安装在介质朝一个方向流动的管道中。主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。

截止阀

截止阀又名截门阀，属于强制密封式阀门，也就是说，不同于止回阀的自动工作，截止阀在关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，流动方向是发生变化的，所以操作截止阀关闭需要克服的阻力，是阀杆和填料的摩擦力，还有介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。截止阀的流动阻力，较高于其他阀门。

截止阀可以像闸阀那样做介质截断使用，但更多的时候，人们使用截止阀是用来调节流量。

球阀

球阀由旋转阀演变而来。它跟蝶阀的相同点是，也需要旋转 90 度开启和关闭，不同的是，蝶阀的是蝶板，球阀的旋塞体是球体，由圆形通孔或通道通过其轴线。

球阀可以早管路中切断、分配和改变介质的流动方向，只需要用旋转90度的操作和很小的转动力矩就能关闭严密。所以球阀最适宜做开关、切断阀使用。目前已被被广泛的应用在石油炼制、长输管线、化工、造纸等行业。
