这是管道布置图绘制方法ppt课件下载，主要介绍了管道布置图绘制的内容及表示方法；管道及管道组成件的绘制；看图的顺序及内容；识读方法和举例，欢迎点击下载。

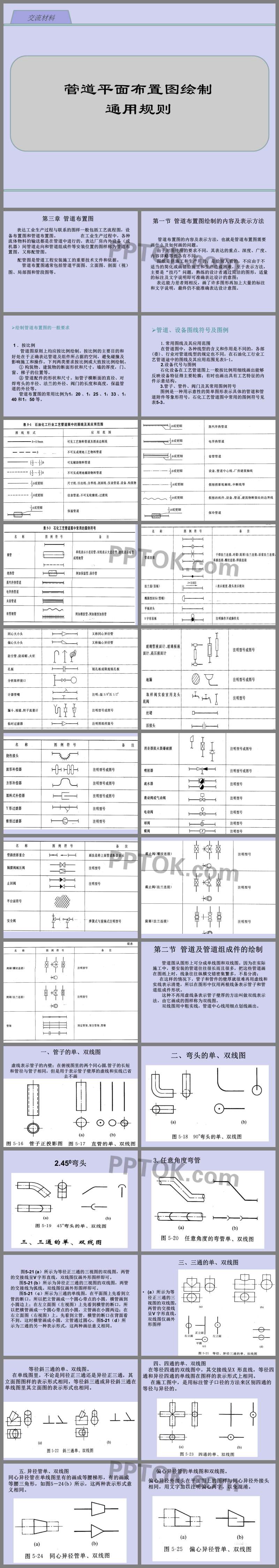

管道平面布置图绘制通用规则 第三章 管道布置图 第一节 管道布置图绘制的内容及表示方法 第二节 管道及管道组成件的绘制 一、管子的单、双线图 虚线表示管子的内壁；在俯视图里的两个同心圆.管子的长短和管径与管子相同，但是用于表示管子壁厚的虚线和实线已省去不画 二、弯头的单、双线图 2.450弯头 三、三通的单、双线图 (a)所示为等径正三通的三视图的双线图，两管的交接线呈V 字形直线，双线图仅画外形图样 八.管子的重叠 1.管子的重叠形式 长短相等、直径相同(或接近)的两根管子，如果叠合在一起，它们的投影就完全重合，反映在投影面上好像是一根的投影，这种现象称为管子的重叠。管子重叠(交叉)的表示方法有折断显露法、遮挡法和标注法 2.多路管子的交叉a 管为最高管，d 管为次高管，c 管为次低管，b 管为最低管。 已知平面图，试画出其立面图 2.管路平面图 管路平面图是管道安装施工图中应用最多、最关键的一种图样，通过对管路平面图的识读，可以了解和掌握如下内容。 ① 整个厂房各层楼面或平台的平面布置及定位尺寸。 ② 整个厂房或装置的机器设备的平面布置、定位尺寸及设备的编号和名称。 ③ 管线的平面布置、定位尺寸、编号、规格和介质流向箭头以及每根管子的坡度和坡向，有时还注出横管的标高等具体数据。 ④ 管配件、阀件及仪表控制点等的平面位置及定位尺寸。 ⑤ 管架或管墩的平面布置及定位尺寸。 2.平面图和立面图的识读 谢 谢！
