Linux设备驱动开发实战详解

本文还有配套的精品资源，点击获取

简介：《Linux设备驱动开发详解》是一本全面讲解Linux设备驱动开发的专业书籍。书中不仅提供理论框架，还包含大量实践案例，覆盖硬件基础、文件系统、内存与I/O访问、字符设备、块设备、特定设备驱动（如音频、LCD、USB）以及设备驱动调试等关键领域。旨在帮助读者理解Linux内核与设备的交互机制，掌握从硬件到高级驱动开发的各项技术要点。

1. Linux驱动开发理论与实践

Linux驱动开发是深入操作系统底层的核心工作之一，它涉及到与硬件直接相关的复杂交互。在这一章中，我们将探究驱动开发的基础理论，并结合实际的案例来介绍如何将这些理论应用于实践之中。

1.1 驱动开发的重要性

Linux驱动程序是操作系统与硬件设备之间的桥梁，它允许用户空间的应用程序通过一组标准化的API来使用硬件资源。由于硬件设备的多样性，驱动开发通常需要具备对硬件、操作系统和编程的深入理解。

// 示例代码：Linux字符设备驱动基础
#include <linux/module.h>       // 必须的，支持动态添加和卸载模块
#include <linux/fs.h>           // 文件系统相关函数

// 初始化函数
static int __init driver_init(void) {
    printk(KERN_INFO "Hello Linux Driver!\n");
    return 0;
}

// 清理函数
static void __exit driver_exit(void) {
    printk(KERN_INFO "Goodbye Linux Driver!\n");
}

// 注册初始化和清理函数
module_init(driver_init);
module_exit(driver_exit);

在上述代码中， module_init 和 module_exit 宏用于定义模块的初始化和清理函数。驱动程序的开发不仅仅局限于编写代码，还包括内存管理、中断处理、设备同步等多个方面。

1.2 驱动开发的实践步骤

1. 环境准备 ：安装必要的开发工具和内核源代码。
2. 理解硬件 ：分析硬件设备的规格和接口，确定驱动开发的需求。
3. 编写代码 ：基于内核API编写驱动程序代码，实现设备的注册、打开、读写、释放等功能。
4. 内核编译 ：将驱动代码编译进内核或作为模块加载。
5. 测试与调试 ：进行设备驱动的测试，并通过调试工具进行问题定位和性能优化。

通过本章节的学习，您将对Linux驱动开发有一个全面的认识，并能够根据具体硬件设备的需求编写出简单的设备驱动程序。后续章节将更深入地探讨各种不同类型的硬件设备驱动开发。

2. 硬件设备工作原理与软件交互

2.1 硬件设备的基础知识

2.1.1 硬件设备的分类和特性

硬件设备是计算机系统中不可或缺的部分，它们可以被分类为不同的类别，并具有各自的特性。在理解硬件设备的工作原理和与软件的交互之前，首先需要对这些设备的基本分类有一个清晰的认识。最常见的硬件设备分类包括输入设备、输出设备、存储设备和处理设备。

输入设备如键盘、鼠标、触摸屏等，它们的作用是将用户的命令和数据输入到计算机系统中。输出设备如显示器、打印机等，则负责将处理结果展现给用户。存储设备如硬盘、固态硬盘（SSD）、闪存等，用于长期保存数据和程序。处理设备，如CPU和GPU，主要执行数据的处理和计算任务。

每个类别的硬件设备都有其特定的技术规格和性能指标，这些指标通常涉及数据传输速率、处理能力、存储容量、接口类型等。例如，USB接口的键盘和无线蓝牙键盘都属于输入设备，但它们与计算机连接的方式不同，传输速率和适用场景也有所差异。

硬件设备的特性不仅限于其技术参数，还包括如何被操作系统识别和支持。操作系统通过设备驱动程序与硬件设备进行通信，驱动程序需要根据硬件设备的特性进行编写，以确保硬件设备能够正确无误地工作。

2.1.2 硬件设备的控制原理和接口

硬件设备的控制原理基于计算机系统与外部硬件设备之间的接口协议。这些协议定义了设备与计算机之间数据传输和指令执行的具体方式。以最常见的接口之一——通用串行总线（USB）为例，USB规范详细描述了如何通过USB总线传输数据和电源。

硬件设备与计算机之间的接口可能包括物理连接端口和驱动程序。物理连接端口负责提供信号传输路径，如USB接口、HDMI端口等。驱动程序则作为一种软件中介，允许操作系统通过标准的软件接口控制硬件设备。

在接口设计方面，硬件设备通常实现一组标准的控制寄存器，软件通过读写这些寄存器来控制硬件设备的行为。例如，显卡驱动程序会通过写入视频内存来控制屏幕上的像素显示。

2.2 硬件设备与软件的交互方式

2.2.1 中断和轮询机制

硬件设备与软件之间的交互方式主要通过中断和轮询两种机制实现。中断机制是指硬件设备在需要操作系统处理某些事件时，向处理器发送一个中断信号。处理器接收到中断后，立即暂停当前工作，保存上下文，然后转到中断服务程序进行处理。处理完毕后，恢复之前的工作。

中断机制是现代计算机系统中非常重要的特性，它可以有效减少CPU的空闲等待时间，提高系统整体的响应性能和效率。例如，当用户按下键盘上的一个键时，键盘控制器发送一个中断信号给CPU，CPU随即处理这个中断，读取按键信息并作出相应的响应。

轮询机制则与中断相对，指的是软件定期检查硬件设备是否需要处理的机制。轮询的实现通常涉及简单的循环结构，在循环中执行设备状态检查和数据处理。轮询通常用于那些没有中断支持或者中断响应不及时的简单设备。

轮询的优点在于实现简单，不需要额外的中断处理逻辑。缺点是会占用CPU资源，因为它要求CPU周期性地检查硬件设备，即使设备并没有需要处理的事件。

2.2.2 设备驱动的作用和类型

设备驱动是硬件设备与操作系统之间沟通的桥梁。驱动程序屏蔽了硬件的细节，提供了一组标准的API供操作系统和上层应用程序调用。驱动程序的作用包括初始化硬件设备、控制硬件设备的行为、处理硬件事件、提供数据传输接口等。

设备驱动按照不同维度可以划分为多种类型。按照功能来分，可以分为块设备驱动、字符设备驱动、网络设备驱动等；按照操作系统来分，可以分为Windows驱动、Linux驱动等。不同类型的驱动程序负责管理不同类型的硬件设备，并且它们与操作系统内核交互的方式也有所不同。

驱动程序的编写是需要专业知识的。开发者需要了解硬件的技术细节，也需要熟悉操作系统内核的工作原理。在Linux系统中，编写驱动程序需要使用C语言，并且需要遵循内核编程的规范和接口。

驱动程序在系统启动时加载到内核中，当需要与硬件交互时，操作系统通过驱动程序调用相应的接口。这样操作系统不需要直接处理硬件层面的细节，而是通过驱动程序间接管理硬件资源。因此，驱动程序的质量直接影响到系统和硬件设备的性能和稳定性。

下面是一个简单的Linux字符设备驱动的代码示例，展示了如何注册一个字符设备驱动：

#include <linux/module.h>
#include <linux/fs.h>

#define DEVICE_NAME "example"

// 设备打开函数
static int device_open(struct inode *inode, struct file *file) {
    printk(KERN_INFO "Example: Device has been opened\n");
    return 0;
}

// 设备释放函数
static int device_release(struct inode *inode, struct file *file) {
    printk(KERN_INFO "Example: Device successfully closed\n");
    return 0;
}

// 设备读取函数
static ssize_t device_read(struct file *filp, char __user *buffer, size_t length, loff_t *offset) {
    printk(KERN_INFO "Example: Device read called\n");
    return 0; // 示例中不执行实际读操作
}

// 设备写入函数
static ssize_t device_write(struct file *filp, const char __user *buffer, size_t len, loff_t *off) {
    printk(KERN_INFO "Example: Device write called\n");
    return len;
}

// 定义操作集
static struct file_operations fops = {
    .read = device_read,
    .write = device_write,
    .open = device_open,
    .release = device_release,
};

// 模块初始化函数
static int __init example_init(void) {
    printk(KERN_INFO "Example: Initializing the Example LKM\n");
    // 注册设备号
    register_chrdev(0, DEVICE_NAME, &fops);
    return 0;
}

// 模块卸载函数
static void __exit example_exit(void) {
    printk(KERN_INFO "Example: Goodbye from the LKM!\n");
    // 注销设备号
    unregister_chrdev(0, DEVICE_NAME);
}

// 指定模块加载和卸载的函数
module_init(example_init);
module_exit(example_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("Author Name");
MODULE_DESCRIPTION("Example Linux Character Device Driver");

在这个示例中，定义了四个操作函数 device_open , device_release , device_read , device_write ，分别对应设备打开、释放、读取和写入操作。并且在模块初始化时注册了设备号，并在卸载模块时注销设备号。

通过该代码段的分析，我们可以看到驱动程序是如何被操作系统加载和调用的。驱动程序的编写和维护是操作系统内核开发中的重要组成部分，也是确保硬件设备正常工作的关键步骤。

3. Linux文件系统结构与设备文件系统

Linux操作系统的一个核心特性是其虚拟文件系统(VFS)，它为不同类型的物理介质提供了一个统一的视图，允许用户和应用程序通过标准的文件I/O接口访问各种不同的存储介质和设备。本章节将深入探讨Linux文件系统的结构，特别关注设备文件系统，以及它们如何与硬件设备交互。

3.1 Linux文件系统的基础知识

Linux文件系统是用户和系统存储数据的主要方式，它包含了一系列的层次结构和规范，通过它们可以管理存储数据的逻辑块。

3.1.1 Linux文件系统的结构和功能

Linux文件系统的结构以树状层次分布，根目录 / 是一切的起点。其下有标准目录，比如 /etc 、 /home 、 /bin 、 /usr 等，各自承担着不同的功能。这些目录下的文件和子目录通过文件系统的组织形式，为用户提供了一个标准化的数据结构。Linux文件系统支持多种文件系统类型，如ext2/ext3/ext4、btrfs、xfs等，每种类型都有各自的优势和特点。

Linux文件系统的功能是将存储在磁盘或其他非易失性存储设备中的数据，组织为用户和程序能够方便访问的结构。文件系统负责文件的存储、命名、访问控制、安全和备份。

3.1.2 设备文件系统的概念和作用

设备文件系统是一类特殊的文件系统，它通过文件的抽象形式提供了对硬件设备的访问。Linux中的设备文件分为两类：

• 字符设备文件（Character devices）：通过字符流的方式提供对设备的访问，常见的如键盘、鼠标以及串行端口等。
• 块设备文件（Block devices）：提供了对数据块的随机访问，常见的如硬盘驱动器、SSD、USB存储等。

设备文件系统的作用是允许用户程序像操作普通文件一样操作硬件设备，使得对设备的读写变得统一和标准化。这种抽象提高了系统的可移植性和灵活性。

3.2 设备文件系统的实现方式

3.2.1 设备文件的操作和管理

设备文件的操作是通过标准的文件操作函数来进行的，比如 open、read、write、close、ioctl 等。每个设备文件都有一个主设备号和次设备号，它们标识了具体的设备驱动程序和该设备驱动程序支持的特定设备。

对于设备文件的操作，Linux内核提供了相应的接口，允许用户空间的应用程序通过系统调用与内核中的设备驱动程序交互。设备文件的管理包括了设备文件的创建、删除、权限设置等操作。

3.2.2 设备驱动和设备文件的关联

设备驱动程序是连接硬件和Linux内核的桥梁，它负责处理硬件设备的读写请求。设备驱动与设备文件的关联通过主设备号来实现。当系统中的设备文件被操作时，内核使用主设备号来决定调用哪一个设备驱动程序的相应函数。

// 以下是一个简单的设备驱动注册示例

#include <linux/module.h>
#include <linux/fs.h>

#define DEVICE_NAME "example_dev"

static int majorNumber;
static struct class* exampleClass = NULL;
static struct device* exampleDevice = NULL;

static int dev_open(struct inode *inodep, struct file *filep){
   printk(KERN_INFO "Example: Device has been opened\n");
   return 0;
}

static ssize_t dev_read(struct file *filep, char *buffer, size_t len, loff_t *offset){
   printk(KERN_INFO "Example: Device has been read from\n");
   // send data to user
   return 0; // simulated read
}

static ssize_t dev_write(struct file *filep, const char *buffer, size_t len, loff_t *offset){
   printk(KERN_INFO "Example: Received data from user\n");
   // read data from buffer
   return len;
}

static int dev_release(struct inode *inodep, struct file *filep){
   printk(KERN_INFO "Example: Device successfully closed\n");
   return 0;
}

static struct file_operations fops =
{
   .open = dev_open,
   .read = dev_read,
   .write = dev_write,
   .release = dev_release,
};

static int __init example_init(void){
   printk(KERN_INFO "Example: Initializing the Example LKM\n");

   majorNumber = register_chrdev(0, DEVICE_NAME, &fops);
   if (majorNumber<0){
      printk(KERN_ALERT "Example failed to register a major number\n");
      return majorNumber;
   }
   printk(KERN_INFO "Example: registered correctly with major number %d\n", majorNumber);

   exampleClass = class_create(THIS_MODULE, DEVICE_NAME);
   if (IS_ERR(exampleClass)){
      unregister_chrdev(majorNumber, DEVICE_NAME);
      printk(KERN_ALERT "Failed to register device class\n");
      return PTR_ERR(exampleClass);
   }
   printk(KERN_INFO "Example: device class registered correctly\n");

   exampleDevice = device_create(exampleClass, NULL, MKDEV(majorNumber, 0), NULL, DEVICE_NAME);
   if (IS_ERR(exampleDevice)){
      class_destroy(exampleClass);
      unregister_chrdev(majorNumber, DEVICE_NAME);
      printk(KERN_ALERT "Failed to create the device\n");
      return PTR_ERR(exampleDevice);
   }
   printk(KERN_INFO "Example: device class created correctly\n");
   return 0;
}

static void __exit example_exit(void){
   device_destroy(exampleClass, MKDEV(majorNumber, 0));
   class_unregister(exampleClass);
   class_destroy(exampleClass);
   unregister_chrdev(majorNumber, DEVICE_NAME);
   printk(KERN_INFO "Example: Goodbye from the LKM!\n");
}

module_init(example_init);
module_exit(example_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("Your Name");
MODULE_DESCRIPTION("A simple Linux char driver for the Example device");
MODULE_VERSION("0.1");

通过上述代码片段，我们可以看到如何注册一个字符设备驱动并将其与设备文件关联。这个简单的设备驱动注册示例将创建一个设备文件，当用户空间的程序打开并读写这个文件时，它将产生日志消息。

在本章节中，我们介绍了Linux文件系统的基本概念、结构和功能，并且特别关注了设备文件系统以及如何实现设备驱动与设备文件的关联。我们还通过一个简单的字符设备驱动程序代码示例，演示了设备驱动与内核间的交互，以及设备文件操作的实现。在接下来的章节中，我们将继续深入了解内存与I/O访问管理、字符设备、块设备、音频与LCD设备以及USB设备的驱动编写和调试技术。

4. 内存与I/O访问管理

内存和输入/输出（I/O）访问管理是操作系统中最为核心的概念之一。它们的管理方式不仅影响了系统的性能，也直接关联到系统的稳定性和安全性。在Linux系统中，内存和I/O的管理涉及许多复杂的机制和策略，本章节将深入探讨其基本概念和管理方法，并提供相应的实现示例。

4.1 内存和I/O的基本概念

4.1.1 内存和I/O的访问方式和机制

在计算机系统中，内存是CPU可以直接访问的数据存储区，而I/O则是计算机系统中用于实现CPU与外部设备间数据交换的机制。内存访问主要通过直接内存访问（DMA）机制和CPU指令来完成，而I/O访问则涉及硬件中断、轮询和内存映射I/O等多种机制。

内存访问方式

内存访问通常由CPU执行load和store指令直接进行，或者通过DMA控制器在内存和外部设备之间交换数据。在多核处理器系统中，为了保证数据的一致性和同步，还会涉及到缓存一致性协议，如MESI（修改、独占、共享、无效）协议。

I/O访问方式

I/O访问方式主要有以下几种：

• 中断驱动I/O：在外部设备完成操作后向CPU发出中断信号，CPU响应中断并执行相应的中断服务程序来处理I/O操作。
• 直接内存访问（DMA）：允许外部设备在不通过CPU的情况下，直接与内存交换数据。
• 端口I/O：CPU通过特定的I/O地址空间中的端口与外设通信。
• 内存映射I/O：将外设的控制寄存器映射到CPU的地址空间中，对这些地址的访问实际上是对I/O设备的操作。

4.1.2 内存和I/O的保护和隔离

为了防止恶意程序或出错的程序破坏系统的稳定性，操作系统必须提供内存和I/O的保护机制。这包括：

• 内存保护：通过分页机制和内存管理单元（MMU）实现不同进程之间的内存隔离。
• I/O保护：通过特权级别和I/O指令的限制来防止用户空间程序直接访问硬件资源。

4.2 内存和I/O的管理方法

4.2.1 内存的分配和回收

Linux内核提供了内存分配器（例如伙伴系统和slab分配器）来管理物理内存。内核通过页面分配器的接口函数 kmalloc 和 vmalloc 来分配和回收内存。

#include <linux/slab.h>

void* my_buffer = kmalloc(sizeof(int) * 100, GFP_KERNEL);
// GFP_KERNEL表示内核空间分配器在尝试获取内存时可以休眠等待

// 使用完毕后释放内存
kfree(my_buffer);

内存分配和回收的管理方法不仅仅限于上述简单的分配函数，还包括内存碎片整理、大页内存分配等高级技术。

4.2.2 I/O的请求和响应

Linux内核中的I/O请求和响应通常通过内核I/O子系统来完成，涉及字符设备和块设备的文件操作接口。

#include <linux/fs.h>

#define MY_MAJOR 240 // 定义主设备号
#define MY_MINOR 0   // 定义次设备号

static struct class *my_class;

// 设备打开函数
static int my_dev_open(struct inode *inode, struct file *file) {
    printk(KERN_INFO "my_dev_open called\n");
    return 0;
}

// 设备释放函数
static int my_dev_release(struct inode *inode, struct file *file) {
    printk(KERN_INFO "my_dev_release called\n");
    return 0;
}

// 设备驱动初始化函数
static int __init my_init(void) {
    printk(KERN_INFO "Loading my driver\n");
    // 注册设备号和创建设备类
    register_chrdev(MY_MAJOR, "my_device", &fops);
    my_class = class_create(THIS_MODULE, "my_class");
    device_create(my_class, NULL, MKDEV(MY_MAJOR, MY_MINOR), NULL, "my_device");
    return 0;
}

// 设备驱动退出函数
static void __exit my_exit(void) {
    printk(KERN_INFO "Removing my driver\n");
    device_destroy(my_class, MKDEV(MY_MAJOR, MY_MINOR));
    class_destroy(my_class);
    unregister_chrdev(MY_MAJOR, "my_device");
}

module_init(my_init);
module_exit(my_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("Your Name");
MODULE_DESCRIPTION("A simple example Linux driver");

在上述代码示例中，我们定义了一个简单的字符设备驱动，实现了打开（open）、释放（release）两个基本的I/O操作函数。这个简单的例子揭示了如何通过内核提供的接口进行I/O请求和响应。

本章的内容涵盖了内存与I/O访问管理的基础知识和管理方法。通过深入解析内存分配与回收以及I/O请求响应的实现机制，为接下来的章节中关于各种设备驱动的编写打下了坚实的基础。

5. ```

第五章：字符设备驱动架构与实现

5.1 字符设备驱动的基础知识

字符设备作为Linux系统中的一个重要组成部分，与块设备有着显著的区别。块设备如硬盘驱动器，以块为单位处理数据，而字符设备则是以字符为单位进行数据传输。这种区别使得字符设备适合那些数据流大小不可预知的情况，例如鼠标和键盘。

5.1.1 字符设备的分类和特性

字符设备可以进一步分类为同步和异步设备。同步字符设备在数据传输时，发送者和接收者必须同时存在，而异步字符设备则不需要。在Linux内核中，字符设备通过 struct cdev 结构体来表示，该结构体包含了字符设备相关的主要信息，如设备号、设备操作函数等。

struct cdev {
    struct kobject kobj;
    struct module *owner;
    const struct file_operations *ops;
    struct list_head list;
    dev_t dev;
    unsigned int count;
};

5.1.2 字符设备驱动的架构和功能

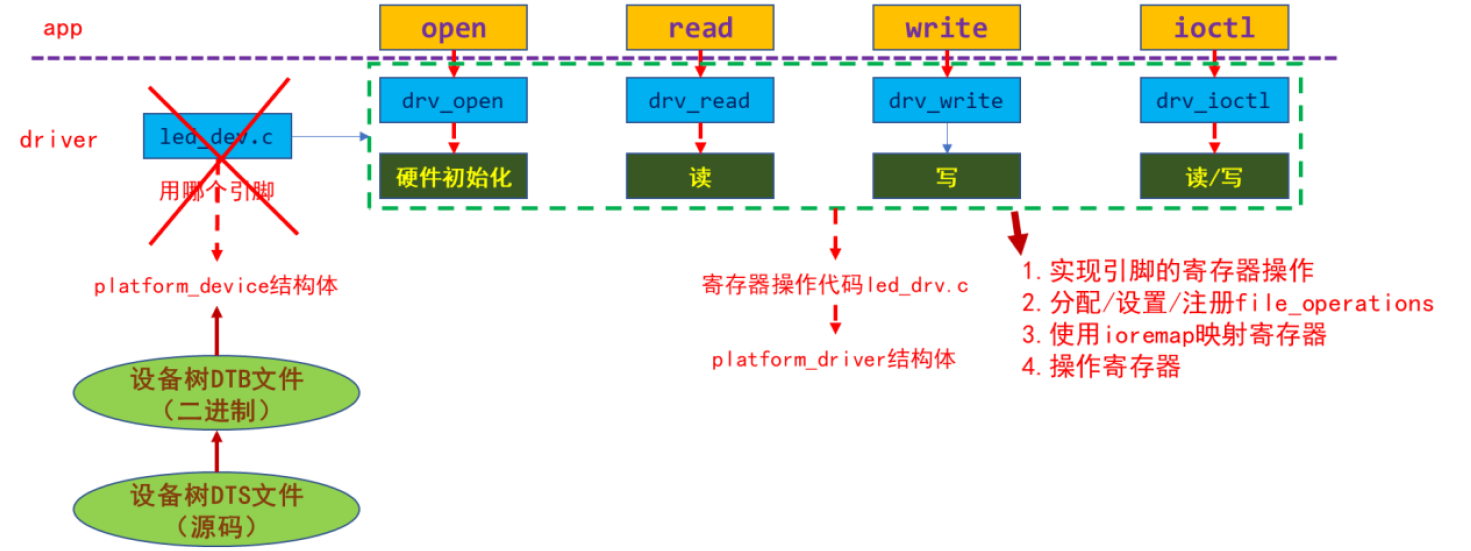

字符设备驱动的架构主要包括设备的注册和注销、文件操作接口、设备号的分配以及中断处理等。字符设备驱动应提供一系列操作函数来处理打开、关闭、读、写、控制等操作，这些操作函数被封装在 file_operations 结构体中。

const struct file_operations my_char_fops = {
    .owner = THIS_MODULE,
    .open = my_char_open,
    .release = my_char_release,
    .read = my_char_read,
    .write = my_char_write,
    .unlocked_ioctl = my_char_ioctl,
};

5.2 字符设备驱动的实现方法

字符设备驱动的实现涉及多个步骤，从设备的注册与注销到数据的传输和控制。在这个过程中，需要了解和掌握如何编写代码实现这些功能。

5.2.1 字符设备驱动的注册和卸载

字符设备驱动的注册使用 register_chrdev_region() 或 alloc_chrdev_region() 分配设备号，然后通过 cdev_add() 将字符设备添加到系统中。相应地，卸载字符设备驱动时使用 cdev_del() 删除字符设备，并释放之前分配的设备号。

int major = 0, minor = 0;
struct cdev my_cdev;

// 注册字符设备
register_chrdev_region(MKDEV(major, minor), 1, "my_char_device");
cdev_init(&my_cdev, &my_char_fops);
cdev_add(&my_cdev, MKDEV(major, minor), 1);

// 卸载字符设备
cdev_del(&my_cdev);
unregister_chrdev_region(MKDEV(major, minor), 1);

5.2.2 字符设备驱动的数据传输和控制

数据传输主要通过实现 read() 和 write() 函数来完成。而设备的控制则通过 ioctl() 来实现，允许用户空间传递命令给驱动程序，以执行特定的控制操作。

static ssize_t my_char_read(struct file *file, char __user *buf, size_t count, loff_t *ppos)
{
    // 实现读数据的逻辑
}

static ssize_t my_char_write(struct file *file, const char __user *buf, size_t count, loff_t *ppos)
{
    // 实现写数据的逻辑
}

static long my_char_ioctl(struct file *file, unsigned int cmd, unsigned long arg)
{
    // 实现控制逻辑
}

在字符设备驱动开发中，上述提到的注册和注销、数据传输和控制都是核心的开发内容，必须确保其稳定性和效率。这些操作的正确实现是构建健壮字符设备驱动的关键。在实际开发过程中，还需考虑设备驱动在各种异常情况下的处理，如中断处理、并发控制、内存管理等，以保证设备在多任务环境中的可靠运行。

# 6. 块设备驱动的关键概念

块设备作为Linux系统中重要的存储介质，它们在文件系统、数据库和多线程环境中扮演了核心角色。块设备与字符设备的主要区别在于数据传输的单位：块设备通常以块为单位进行数据的读写操作，而非单个字符。本章将深入探讨块设备驱动的关键概念，并详细描述块设备驱动的实现方法。

## 6.1 块设备驱动的基础知识

块设备通常包括硬盘驱动器（HDD）、固态硬盘（SSD）、USB闪存驱动器等。块设备的特点是数据可以以固定大小的数据块的形式进行访问，这使得对数据的读写具有随机访问特性。块设备通常用于存储操作系统文件系统或数据库管理系统。

### 6.1.1 块设备的分类和特性

块设备可以按照存储介质和接口类型进行分类。例如，基于机械硬盘的块设备（HDD）和基于固态存储的块设备（SSD）在性能和使用方式上存在明显差异。特性方面，块设备通常提供更高的数据传输率、更大的存储容量和更好的数据完整性保护机制。

### 6.1.2 块设备驱动的关键概念和功能

块设备驱动的核心功能是提供一个抽象层，使得块设备能够通过标准的接口与上层应用交互。关键概念包括：

- 请求队列（Request Queue）：负责管理块设备的I/O请求。
- I/O调度器：决定请求的执行顺序，以优化性能。
- 缓存管理：管理块设备的读写缓存，以提高效率。
- 错误处理：负责检测和处理块设备可能出现的错误。

## 6.2 块设备驱动的实现方法

块设备驱动的实现涉及多个环节，从注册、卸载到数据传输和控制操作，都需要进行精细的设计和编码。

### 6.2.1 块设备驱动的注册和卸载

块设备驱动在系统初始化时需要注册，并在系统卸载驱动时进行卸载。注册过程涉及设置驱动的操作函数、初始化请求队列等步骤。卸载过程则需要确保所有资源被正确释放，防止内存泄漏。

```c
// 伪代码展示块设备驱动注册和卸载过程
#include <linux/module.h>

// 驱动注册函数
static int __init block_driver_init(void) {
    // 初始化请求队列
    // 设置驱动操作函数
    // 注册块设备
    return register_blkdev(MAJOR, "block_driver");
}

// 驱动卸载函数
static void __exit block_driver_exit(void) {
    // 取消注册块设备
    // 清理请求队列和资源
    unregister_blkdev(MAJOR, "block_driver");
}

module_init(block_driver_init);
module_exit(block_driver_exit);

6.2.2 块设备驱动的数据传输和控制

块设备驱动的数据传输依赖于内核的I/O调度器，它会调度、合并和排序I/O请求，以提高数据传输的效率。数据传输通常涉及向请求队列中添加请求，并在请求完成后进行回调处理。控制操作可能包括设置块设备的参数、格式化磁盘等。

// 伪代码展示块设备驱动数据传输过程
static void block_request(struct request_queue *q) {
    struct request *req;
    while ((req = blk_fetch_request(q)) != NULL) {
        // 处理请求
        // 这里通常调用硬件的接口进行数据传输
        // 完成后进行回调处理
        end_request(req, 1);
    }
}

// 注册请求处理函数
static int __init block_driver_init(void) {
    // 初始化请求队列并设置处理函数
    queue = blk_init_queue(block_request, &mutex);
    blk_queue_make_request(queue, make_request_fn);
    return register_blkdev(MAJOR, "block_driver");
}

块设备驱动的开发是一个复杂的过程，需要对Linux内核有深入的理解。了解和掌握上述关键概念和实现方法是开发高效、稳定块设备驱动的基础。接下来的章节将会介绍音频与LCD设备驱动编写、USB设备驱动开发详解以及设备驱动调试技术，进一步深化对Linux设备驱动开发的理解。

7. 音频与LCD设备驱动编写

音频与LCD设备驱动是嵌入式系统中常见的驱动程序类型。它们对于实现多媒体功能和图形用户界面至关重要。本章将深入探讨音频与LCD设备驱动的编写方法。

7.1 音频设备驱动编写

音频设备驱动负责管理音频硬件的访问和数据流。一个音频驱动的基本任务包括但不限于音量控制、音频格式转换、数据缓冲和混音等。

7.1.1 音频设备驱动的架构和功能

音频驱动通常包含以下几个关键组件：

• 音频核心 ：音频核心负责管理音频设备的注册、注销以及音频设备的通用处理。
• 音频驱动层 ：这部分代码与具体的音频硬件交互，通常包含硬件初始化、音频流的控制等。
• 音频接口层 ：这一层提供了应用程序访问音频设备的接口。

音频设备驱动的功能大致可以分为如下几点：

• 播放音频 ：将数字音频数据送到播放设备，转换成模拟信号并播放出来。
• 录音音频 ：从录音设备捕获模拟信号并转换成数字音频数据。
• 音量和音效控制 ：提供音量调节功能以及各种音效处理，如混响、均衡器等。
• 格式转换 ：处理不同音频格式之间的转换，例如从非压缩格式转换到压缩格式。

7.1.2 音频设备驱动的实现方法

音频设备驱动的开发可以按照以下步骤进行：

1. 分析硬件手册 ：了解音频硬件的初始化、控制接口和数据传输方式。
2. 准备开发环境 ：安装必要的工具链和库文件。
3. 编写驱动程序 ：
   • 初始化音频设备。
   • 实现音频设备的读/写接口。
   • 实现音频格式和硬件配置的处理。
4. 调试和测试 ：使用音频测试工具检查驱动程序的功能和性能。
5. 优化 ：根据测试结果对驱动进行优化，提高性能和稳定性。

音频设备驱动的代码示例可能如下所示：

// 伪代码示例，仅为说明
#include <linux/module.h>
#include <sound/core.h>

// 音频驱动初始化函数
static int __init audio_driver_init(void) {
    // 注册音频核心
    // 初始化硬件设备
    // 实现音频设备的读写接口
    return 0;
}

// 音频驱动卸载函数
static void __exit audio_driver_exit(void) {
    // 注销音频核心
    // 清理硬件资源
}

module_init(audio_driver_init);
module_exit(audio_driver_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("Your Name");
MODULE_DESCRIPTION("Audio Device Driver");

7.2 LCD设备驱动编写

LCD设备驱动负责显示图像和文本信息。在嵌入式设备中，LCD驱动通常需要处理分辨率设置、颜色深度调整、帧缓冲管理等任务。

7.2.1 LCD设备驱动的架构和功能

LCD驱动通常由以下几个部分组成：

• 显示核心层 ：负责与LCD显示核心相关的操作，例如帧缓冲的管理。
• 硬件抽象层 ：负责与硬件交互，提供设置分辨率、发送图像数据等接口。
• 设备抽象层 ：提供设备文件接口，供用户空间程序访问。

LCD设备驱动的主要功能包括：

• 显示内容 ：将图像数据输出到LCD屏幕。
• 配置显示参数 ：设置屏幕的分辨率、颜色深度等参数。
• 帧缓冲管理 ：管理帧缓冲区，实现双缓冲或多缓冲以避免画面闪烁。
• 触摸屏支持 ：如果LCD带有触摸屏，还需要实现触摸屏的输入支持。

7.2.2 LCD设备驱动的实现方法

LCD设备驱动的开发可以遵循以下步骤：

1. 了解LCD硬件手册 ：详细学习LCD的工作原理和数据手册，了解其初始化过程和显示控制命令。
2. 准备开发环境 ：配置必要的内核模块编译环境。
3. 编写驱动代码 ：
   • 初始化LCD硬件。
   • 实现帧缓冲区的分配和管理。
   • 实现显示参数设置。
   • 处理触摸屏输入（如果需要）。
4. 调试和测试 ：使用显示屏测试工具和压力测试，确保驱动的稳定性和性能。
5. 优化和增强 ：根据测试结果进行优化，并添加新功能如动态分辨率调整等。

LCD驱动的代码示例可能如下所示：

// 伪代码示例，仅为说明
#include <linux/module.h>
#include <linux/fb.h>

// LCD驱动初始化函数
static int __init lcd_driver_init(void) {
    // 初始化LCD硬件
    // 设置LCD参数
    // 注册帧缓冲区
    return 0;
}

// LCD驱动卸载函数
static void __exit lcd_driver_exit(void) {
    // 注销帧缓冲区
    // 清理LCD硬件资源
}

module_init(lcd_driver_init);
module_exit(lcd_driver_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("Your Name");
MODULE_DESCRIPTION("LCD Device Driver");

通过逐步详细地实现音频与LCD设备驱动，您可以为您的嵌入式系统提供丰富的多媒体和图形界面功能。接下来的章节将介绍如何开发USB设备驱动，进一步拓展设备驱动开发的深度。

本文还有配套的精品资源，点击获取

简介：《Linux设备驱动开发详解》是一本全面讲解Linux设备驱动开发的专业书籍。书中不仅提供理论框架，还包含大量实践案例，覆盖硬件基础、文件系统、内存与I/O访问、字符设备、块设备、特定设备驱动（如音频、LCD、USB）以及设备驱动调试等关键领域。旨在帮助读者理解Linux内核与设备的交互机制，掌握从硬件到高级驱动开发的各项技术要点。

本文还有配套的精品资源，点击获取
