简介：舵机作为执行机构，广泛应用于多个领域，将电信号转化为机械运动，控制方向或角度。本文档集中介绍“一种紧凑型舵机专用阀组”，阐述其在舵机系统中的关键作用及如何控制流体流动来驱动舵机运动。阀组的设计包括电机、减速齿轮组、位置传感器等组件，具备紧凑型特性，适合空间受限环境。专用性意味着为特定舵机应用定制，包含特定流量控制、压力调节和方向控制等功能的阀门，如比例阀、方向控制阀和压力控制阀。文档详细说明了阀组的结构、工作原理、设计特点和性能参数，并提供安装、调试、维护的指导，这对于优化舵机系统控制性能和可靠性至关重要。

1. 舵机的基本工作原理

1.1 舵机简介

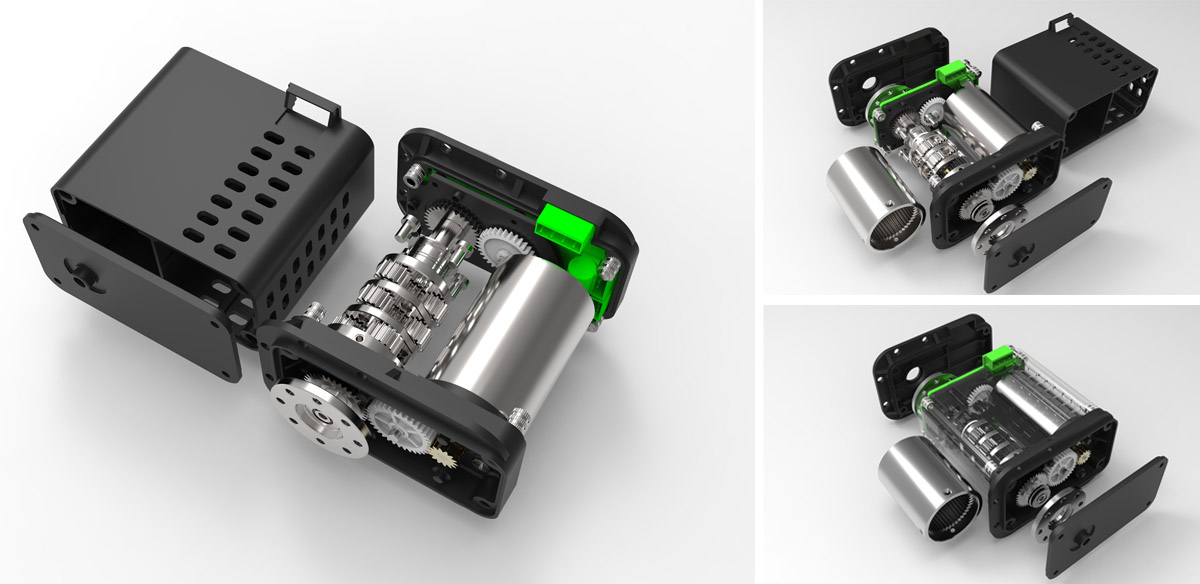

舵机（Servo Motor），是一种可控制机械部件角度位置的设备。它的基本结构包含电机、减速齿轮组、反馈系统及控制电路。在自动化、机器人和模型行业中应用广泛。

1.2 工作原理概述

舵机工作原理基于闭环控制理论。用户通过信号线发送控制指令，控制电路根据指令决定电机的转动方向和角度。减速齿轮组将电机的高速旋转减速，并放大扭矩。同时，反馈系统（如电位计）会监测实际角度位置，并与目标位置对比。如果存在偏差，控制电路会持续调整，直到达到或维持设定的角度位置。

1.3 技术细节解析

舵机的性能主要取决于电机的转矩、减速比和控制精度。其中，控制精度是由反馈系统的分辨率决定的。在具体应用中，需要根据负载大小、转速要求和精确度要求等选择合适的舵机。

通过理解舵机的工作原理和组成部分，我们可以更好地选择和应用适合特定任务的舵机。对于IT和相关行业的工程师来说，掌握这些基础知识，可以更好地进行系统集成和故障排查工作。

2. 紧凑型阀组设计特点和优势

2.1 紧凑型阀组的定义与应用

2.1.1 阀组在现代设备中的地位

现代工业设备日益朝着自动化、智能化方向发展，对于控制系统的性能要求也越发严苛。在这样的背景下，阀组成为了关键的组成部分，它在机械设备中承担着流量控制、压力调节和方向控制等核心功能。在液压系统中，阀组的作用举足轻重，能够精确控制液体的流动路径、速度和压力，从而确保整个系统的安全、稳定和高效运行。

2.1.2 紧凑型阀组的创新点

紧凑型阀组的创新之处在于它的小体积和高集成度，这使得其在空间受限的设备中能够发挥出巨大优势。此外，这种阀组通常采用模块化设计，便于根据不同的应用需求进行快速定制，大大缩短了设备的开发周期。与此同时，紧凑型阀组在保证性能的同时，还有助于降低系统的整体成本。

2.2 紧凑型阀组的设计理念

2.2.1 空间利用与材料选择

在紧凑型阀组的设计中，空间的合理利用和轻质高强材料的选择至关重要。设计师必须确保在有限的空间内实现最高的功能密度，同时保证设备的耐久性和可靠性。例如，采用铝合金或者高级塑料材质可以减轻重量，同时通过先进的制造技术确保零件的精确度和强度。

2.2.2 效率与稳定性的平衡

在设计紧凑型阀组时，效率与稳定性的平衡是一个核心考量。设计师需要运用流体力学和热力学的原理，精确计算流道、阀门和密封面的设计参数，以确保高效率的同时不牺牲系统的稳定性。此外，通过集成传感器和控制系统，可以对阀组进行实时监控和自动调节，进一步提升系统性能。

2.3 紧凑型阀组的优势分析

2.3.1 与传统阀组的对比

与传统阀组相比，紧凑型阀组具有体积小、集成度高、重量轻和安装便捷等优势。传统阀组通常体积较大，安装和维护都需要更多的空间和时间。而紧凑型阀组在这些方面则有着明显的优势，它能够更容易地融入到复杂的设备结构中，并且减少了安装和维护的工作量，提高了系统的整体性能。

2.3.2 应用场景和经济效益

紧凑型阀组在机器人、航空航天、精密加工等领域有着广泛的应用场景。由于其轻便和高效的特点，非常适合用于那些对重量和体积要求极为苛刻的应用环境。同时，由于紧凑型阀组能够降低安装和维护成本，减少能源消耗，并且提升系统性能，因此在经济效益方面也具有明显的竞争优势。通过精确控制和节能降耗，紧凑型阀组为用户带来更佳的投资回报率。

以上内容完成了第二章的核心论述，本章深入探讨了紧凑型阀组的定义、应用、设计理念以及其独特的优势。紧凑型阀组之所以在现代工业设备中占据重要地位，得益于其创新的设计理念和显著的应用优势。通过优化空间利用、材料选择、效率与稳定性的平衡，紧凑型阀组不断推动工业技术的进步，并为各类应用场景提供高效的解决方案。接下来，我们将探索专用阀组的定制功能，以及在实际应用中所带来的独特价值。

3. 专用阀组的定制功能

随着工业自动化和智能制造的发展，专用阀组的定制功能需求日益增长。通过精确的定制化设计，可以实现更加智能化、自动化和高效率的工业过程控制。本章节将深入探讨定制功能的重要性、实施过程以及案例分析。

3.1 定制功能的重要性

3.1.1 针对性解决方案的需求

在复杂的工业应用中，每一条生产线、每一个操作环境都具有其特定的要求。这就需要控制元件，特别是阀组，能够提供高度个性化的解决方案来满足不同场景的需求。定制功能能够确保设备能够精准响应这些特定要求，提高操作的精确性和安全性，同时增强整个系统的灵活性和可扩展性。

3.1.2 定制化对性能的提升

定制化不仅仅是为了满足特定的应用需求，它还能够对系统的整体性能产生显著的提升。通过优化的设计，定制化阀组可以减少能耗、降低噪音、提高工作效率，甚至延长设备的使用寿命。这是因为定制功能是基于对应用场景的深入理解和对工艺要求的精确把控。

3.2 定制功能的实施过程

3.2.1 用户需求分析

定制化实施的第一步是进行详尽的用户需求分析。这涉及对客户需求的深入访谈、现场考察以及对现有系统性能的评估。通过这些分析，可以确定哪些功能是必须的，哪些功能可以优化，以及哪些方面是潜在的改进点。

3.2.2 设计与开发流程

在需求分析完成后，定制化阀组的设计和开发流程就正式启动。这通常包括初步设计、仿真模拟、原型制作、测试验证以及小批量试产等环节。每一个环节都是定制化成功的关键，需要团队成员紧密合作，确保每一步都符合用户的需求和预期。

3.3 定制功能的案例分析

3.3.1 典型应用实例

在某一特定的工业应用中，定制化的阀组能够显著提升控制精度，实现高度精确的流量和压力控制。例如，在制药行业中，需要对反应过程中的化学物质流量进行精确控制。一个定制化的阀组能够精确调节微量的流体，确保整个化学反应的稳定性和重现性。

3.3.2 定制功能带来的效果评估

通过定制功能的实施，最终的效果是显而易见的。这不仅仅体现在操作性能的提升，还包括运营成本的降低和生产效率的提高。这些改进可以量化为具体的指标，如生产周期的缩短、故障率的降低以及能源消耗的减少等。

为了更深入地了解定制功能的实施过程，我们可以用一个简单的mermaid流程图来表示典型的开发周期：

graph TD
    A[开始需求分析] --> B[用户访谈和现场考察]
    B --> C[现有系统评估]
    C --> D[定义定制化需求]
    D --> E[初步设计]
    E --> F[仿真模拟]
    F --> G[原型制作]
    G --> H[测试验证]
    H --> I[小批量试产]
    I --> J[用户反馈]
    J --> K[最终产品发布]

通过以上流程，定制化阀组的设计和开发得以系统化和标准化，确保每一环节都达到预期目标。

在实际的开发过程中，还需要对关键参数进行编程和调整，以确保定制化阀组的功能得以实现。下面是一个简单的代码示例，展示了如何通过程序来调整一个控制阀的响应时间：

// C语言代码示例，用于设置控制阀的响应时间
void setValveResponseTime(int valveID, int responseTime) {
    // 发送控制指令到阀组硬件接口
    sendCommandToValve(valveID, "SET_RESPONSE_TIME", responseTime);
    // 假设阀组硬件接口反馈成功
    if(receiveAcknowledge()) {
        printf("Response Time for Valve %d set to %d ms\n", valveID, responseTime);
    } else {
        printf("Failed to set Response Time for Valve %d\n", valveID);
    }
}

// 调用函数设置响应时间
setValveResponseTime(1, 50); // 将ID为1的阀响应时间设置为50ms

以上代码示例中， setValveResponseTime 函数负责向特定的阀组发送控制命令，其中 valveID 代表阀组的唯一标识符， responseTime 代表希望设置的响应时间。这个函数调用了 sendCommandToValve 函数来实现与硬件通信，然后检查响应确认是否成功。

本章节介绍了专用阀组定制功能的重要性、实施过程以及案例分析。通过对案例的具体讨论和代码块的展示，说明了定制化设计的复杂性和实际应用中的有效性。在接下来的章节中，我们将进一步探讨阀组的流量控制、压力调节和方向控制功能。

4. 阀组中的流量控制、压力调节和方向控制功能

随着工业自动化程度的提升，对流体控制组件的要求也随之提高。阀组作为流体控制系统中的核心组件，其流量控制、压力调节和方向控制功能是确保系统稳定、高效运行的关键。在这一章节中，我们将深入探讨这些关键技术的原理、应用以及优化方法。

4.1 流量控制技术的原理与应用

4.1.1 流量控制的基本概念

流量控制是指在流体系统中调节和控制流体流动的速度和量，确保流体在系统中按照预期路径和速度流动。流量控制技术广泛应用于化工、石油、冶金、食品及水处理等多个领域。常见的流量控制组件包括流量控制阀、节流阀、分流/合流阀等。

4.1.2 典型流量控制技术分析

流量控制技术的实现依赖于一系列精密设计的阀组件。以流量控制阀为例，它通过改变阀口的开度大小来调节流体的流动阻力，从而达到控制流量的目的。流量控制阀的基本工作原理包括以下几点：

• 阀芯与阀座间形成的节流口。
• 通过阀芯的运动改变节流口的大小。
• 阀体上的反馈机制，如弹簧和压力差，对阀芯的运动进行控制。

graph LR
A[流量控制阀] --> B[阀芯]
B --> C[阀座]
C --> D[节流口]
D --> E[流体流量控制]
A --> F[反馈机制]
F --> B

在设计流量控制阀时，需要考虑流体类型、压力差、流量范围等因素，确保阀组件的适用性和稳定性。同时，通过优化阀芯的形状、尺寸和材料，可以进一步提高流量控制的精度和效率。

4.2 压力调节技术的原理与应用

4.2.1 压力调节的基本原理

压力调节是指在流体系统中对流体的压力进行监测和控制，以满足工艺要求和安全标准。压力调节技术主要通过压力调节阀来实现，常见的压力调节阀有减压阀、安全阀和背压阀等。

压力调节阀的工作原理基于流体动力学和控制理论。其核心在于利用弹簧力与流体压力之间的平衡，来控制流体的流动，从而实现压力的精确控制。

4.2.2 压力调节系统的设计与优化

压力调节系统的构建需要仔细分析流体的特性、系统的工作压力、温度等因素。设计时必须考虑到压力波动的补偿，以及紧急情况下系统的安全保护机制。优化策略可以包括：

• 使用高精度的压力传感器实时监测压力。
• 通过PID控制算法来动态调整阀芯的位置，以保持稳定的输出压力。
• 对系统进行仿真模拟，预演不同工况下的响应。

graph LR
A[压力调节系统] --> B[压力传感器]
B --> C[控制器]
C --> D[压力调节阀]
D --> E[流体压力控制]
A --> F[系统仿真]
F --> D

4.3 方向控制技术的原理与应用

4.3.1 方向控制技术概述

方向控制技术用于控制流体在系统中的流动方向，其核心组件是方向控制阀。方向控制阀的工作原理是通过改变流道的连接状态，来控制流体的流向。方向控制阀包括单向阀、换向阀、止回阀等。

4.3.2 方向控制在专用阀组中的实现

在专用阀组中，方向控制是实现特定功能的重要手段。例如，在液压系统中，换向阀可以控制油缸的伸缩，实现机械臂的抓取和放置动作。实现方向控制的关键在于：

• 精确控制换向阀的动作时机和持续时间。
• 确保方向控制阀具有良好的密封性能，防止泄漏。
• 通过机械或电气反馈确保换向位置的准确性。

graph LR
A[方向控制阀] --> B[换向机构]
B --> C[流体流动方向控制]
C --> D[实现特定功能]
A --> E[密封性能测试]
E --> C
A --> F[位置反馈机制]
F --> B

综上所述，流量控制、压力调节和方向控制是阀组设计中的核心要素，它们确保了流体控制系统的高效、稳定和安全。通过对这些关键技术的深入分析和优化，可以大幅提升阀组的性能，满足工业领域中的高标准要求。

5. 比例阀、方向控制阀、压力控制阀的作用与设计

5.1 比例阀的作用与设计

比例阀是一类能够进行连续调节的阀，在控制系统中扮演着重要的角色。它们能够根据输入信号（如电信号或气信号）的变化，按比例调节通过阀体的流体流量或压力，从而实现对设备性能的精细控制。

5.1.1 比例阀的工作原理

比例阀内部结构包括电磁铁、阀芯和弹簧等部分。当给电磁铁施加电流时，它产生一个与电流成比例的磁场，进而移动阀芯。阀芯的位置变化使得流体通道的大小随之改变，从而实现了对流体流量或压力的调节。

比例阀的调节过程可以是线性的或对数的，取决于阀芯的几何形状和弹簧的特性。线性比例阀的输出与输入信号成线性关系，适用于需要等比例变化的应用。对数比例阀则在低输入信号范围内提供精细调节，在高输入信号范围内提供快速响应。

5.1.2 设计考量与性能优化

在设计比例阀时，需要考虑以下因素：

• 精度和重复性 ：比例阀应能提供精确和可重复的控制，这对于保证过程的一致性和可靠性至关重要。
• 响应时间 ：快速的响应时间能够提高系统的整体性能，尤其是在需要快速反应的场合。
• 压力和流量范围 ：设计时要确保比例阀能够覆盖所需的压力和流量范围。
• 抗污染能力 ：比例阀的阀芯和通道应设计成能抵抗流体中的污染物，以减少维护需求和提高可靠性。

为了优化性能，设计过程中还会用到仿真软件来预测流体动力学特性，减少物理原型测试。此外，现代比例阀设计也趋向于整合更多电子控制功能，如智能传感器和通信接口，使它们可以更好地集成到现代自动化控制系统中。

5.2 方向控制阀的作用与设计

方向控制阀用于控制流体的方向，它们通常用来启动、停止或改变流体流动的路径。

5.2.1 方向控制阀的基本概念

方向控制阀通常有四个主要部分：阀体、阀芯、弹簧和密封圈。根据控制方式，方向控制阀可以是手动、机械、气动或液压驱动。而根据结构设计，它们可以是两位、三位、四通等类型。这些类型的名称来自于阀芯位置的数量和控制流体流动方向的通道数量。

方向控制阀通过切换不同的位置来控制流体的流向。例如，在液压系统中，一个四通方向控制阀可以将油液从一个方向切换到另一个方向，从而控制液压缸的伸缩。

5.2.2 设计特点及应用场景

设计方向控制阀时，需要重点考虑以下特性：

• 开关速度 ：快速切换对于提高系统响应速度至关重要。
• 泄漏率 ：良好的密封性能可以减少流体的泄漏，从而提高效率。
• 耐用性 ：由于方向控制阀可能会频繁操作，因此它们必须设计得足够耐用，以承受长时间的使用。
• 尺寸和重量 ：根据应用需求选择合适的尺寸和重量，尤其是在空间受限的应用中。

方向控制阀广泛应用于各种工业流程，比如在汽车制造、金属加工、塑料成型和其他自动化工程中。它们能够为复杂的机器运动提供精确控制，是工业自动化不可或缺的部分。

5.3 压力控制阀的作用与设计

压力控制阀用于维持或调节系统中的压力水平。这些阀确保系统在规定的压力范围内安全、高效地运行。

5.3.1 压力控制阀的功能解析

压力控制阀工作时会根据系统中压力的变化自动调节开闭程度，从而维持设定的压力。它们通常分为两类：压力释放阀（如安全阀）和压力调节阀。

压力释放阀会在压力超过安全限值时打开，释放多余的流体以防止压力过高。而压力调节阀则调节流量，使压力稳定在设定值附近。

5.3.2 设计细节与压力控制策略

在设计压力控制阀时，关键的考量因素包括：

• 调节精度 ：确保能够维持目标压力的准确性和稳定性。
• 响应速度 ：快速响应可以及时调节压力，避免过大的压力波动。
• 耐压等级 ：阀体和内部零件需要承受的最大压力。
• 调节范围 ：阀应能够覆盖预期操作压力的变化范围。

设计时还可以利用不同类型的阀芯和弹簧，以及利用数字控制接口来实现更加复杂和精确的压力控制策略。例如，PID控制器可以与压力控制阀结合使用，通过反馈控制机制达到压力的精确调节。

以上章节介绍了比例阀、方向控制阀和压力控制阀的基本工作原理、设计考量以及实际应用中的优化策略。这些阀门是现代液压和气动系统中不可或缺的组件，对于维持系统的稳定性和高效性发挥着核心作用。通过在设计和应用过程中注重这些关键特性，可以显著提升整个系统的性能和可靠性。

6. 阀组结构、工作原理、性能参数的详细阐述

6.1 阀组结构组成与工作原理

6.1.1 结构布局的重要性

在复杂的工业设备中，每一个组件都必须精心设计以确保可靠性和效率。阀组的结构布局决定了其在系统中的集成程度以及性能表现。良好的结构布局确保了各组件间良好的配合，使设备达到最佳的工作效率。优化的布局同时也减少了流体阻力和能耗，提高了系统的响应速度。

6.1.2 工作原理详解

阀组通常由多个控制阀组成，这些控制阀通过精密的机械结构与电气控制系统协同工作。核心的原理基于控制流体的流动、压力和方向。以方向控制阀为例，当控制系统发出指令时，阀芯动作，改变流体的流动路径。比例阀则根据控制信号的比例变化，精确调整流体流量。压力控制阀则通过反馈系统维持系统的压力稳定。

6.2 阀组性能参数解读

6.2.1 参数指标对应用的影响

阀组的性能参数包括压力承受能力、流量控制范围、响应时间等。这些参数直接影响到系统的工作性能和适用范围。例如，压力承受能力决定了阀组能够应用的最高工作压力，而响应时间则关系到系统的动态性能。准确了解这些参数，对于设计满足特定工作条件的阀组至关重要。

6.2.2 性能测试与评估方法

为了确保阀组的性能符合设计要求，必须进行严格的性能测试。测试通常包括耐久性测试、压力测试、流量测试等。通过这些测试可以评估阀组在长时间、不同压力和流量条件下的稳定性和可靠性。评估结果可以用于进一步优化设计，确保最终产品能够达到最佳的性能标准。

6.3 阀组的综合性能优化

6.3.1 优化策略与实施路径

阀组的综合性能优化通常涉及设计改良、材料选择和控制策略的调整。策略实施的路径可能包括使用更高性能的材料，改进阀芯和座的设计以减少流体阻力，以及提升电子控制系统的响应速度。此外，采用先进的模拟和仿真工具可以帮助预测优化效果，从而在实际制造之前进行设计上的微调。

6.3.2 案例研究与效果反馈

为了展示优化策略的实际效果，可以引用特定的案例研究进行说明。例如，通过更换某型号的阀组中的密封材料，可以提高其在高温环境下的工作性能；或者通过引入智能控制系统，可以显著提高整个系统的响应速度和操作精度。案例研究将展示优化前后的性能数据对比，以及用户反馈，从而证明优化策略的成效。
