简介：本实验教程详细介绍了单片机与4x4矩阵键盘的交互过程及其在Proteus软件中的仿真。内容涵盖矩阵键盘的结构原理、单片机接口设计、去抖动技术、数码管显示控制以及Proteus仿真实现。实验中，读者将学习如何通过扫描技术检测按键状态，并通过去抖动处理提升系统稳定性。数码管显示部分将涉及到特定按键事件的响应与清零操作。最终，实验通过Proteus仿真验证整个系统的功能，使读者能够掌握嵌入式系统开发的基础知识和技能。
矩阵键盘实验及proteus仿真

1. 矩阵键盘的工作原理

矩阵键盘是电子设备中广泛使用的输入设备，它由一组行线和列线交叉排列组成，每个交叉点都有一个按键。当按键被按下时，相应的行线和列线会被连接，从而产生一个唯一的信号，可以通过行线和列线的扫描来确定哪个按键被按下。这种结构不仅节省了I/O口资源，还能有效扩展按键数量。

在工作原理上，矩阵键盘利用了行列扫描的原理。通过将行线设置为低电平，列线处于高电平状态，当某一行被拉低，与之相交的列线出现的低电平状态即表示有按键被按下。通过这种扫描方式，单片机可以识别出具体的按键事件。

矩阵键盘的应用非常灵活，既可以用于简单的数据输入，也支持复杂的用户交互场景。在设计时，需要考虑按键的排列方式、去抖动处理以及软件编程等多方面因素，以确保键盘操作的准确性和响应速度。下一章我们将详细探讨如何将矩阵键盘与单片机进行接口设计，并讨论具体的软硬件实现。

2. 单片机与矩阵键盘的接口设计

在现代电子系统中，矩阵键盘是一种常见的输入设备，它能够通过较少的I/O口实现较多按键的输入功能。与单片机接口设计，是实现键盘功能的关键步骤。在这一章节，我们将深入探讨矩阵键盘与单片机接口设计的方方面面，包括硬件连接方式、I/O口配置、键盘扫描算法以及软件驱动流程。

2.1 接口设计的基本概念

矩阵键盘与单片机接口设计的核心在于理解硬件连接方式与软件交互机制。

2.1.1 矩阵键盘与单片机的硬件连接方式

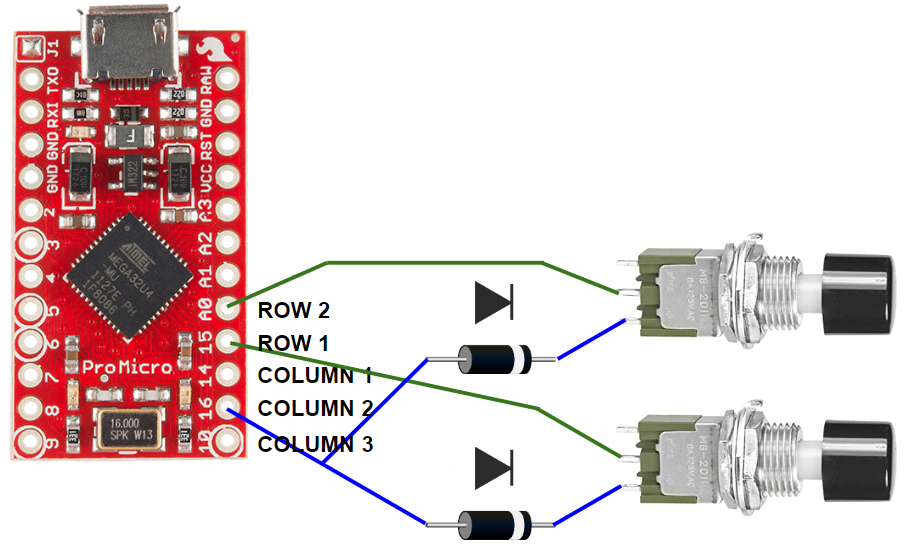

矩阵键盘是由行线和列线交错组成的按键阵列，其连接方式直接影响到后续的编程实现。矩阵键盘的每个按键都位于一个特定的行和列交叉点上。当一个键被按下时，与该键相连的行线和列线就会闭合，通过检测这些行线和列线的电平状态，单片机可以判断哪个键被按下。

为了实现这一功能，单片机的I/O口必须被配置为输入或输出模式，通常会使用一部分I/O口作为输出，控制列线的电平状态，另一部分作为输入，读取行线的状态。

2.1.2 单片机的I/O口配置与键盘扫描

单片机的I/O口配置是实现矩阵键盘扫描的关键步骤。在配置之前，我们需要明确单片机的I/O口工作模式，即确定哪些引脚为输入，哪些为输出。

以常用的51单片机为例，我们通常使用P1口作为输入口读取行线状态，P2口作为输出口控制列线。首先，需要初始化这些口为正确的模式：

// 初始化P1口为输入模式
P1 = 0xFF;

// 初始化P2口为输出模式
P2 = 0x00;

在实际的应用中，还需要对I/O口进行其他配置，比如开启内部上拉电阻或使用外部上拉电阻，以保证未被按下的按键读取到高电平状态。

2.2 接口设计的软件实现

软件实现主要关注键盘扫描算法的选择与编程，以及接口驱动的软件流程。

2.2.1 键盘扫描算法的选择与编程

键盘扫描算法是实现键盘功能的核心，常见的扫描算法有逐行扫描法、逐列扫描法等。选择合适的算法可以有效减少CPU资源的占用和提高按键响应速度。

下面是一个简单的逐行扫描算法的实现：

// 扫描矩阵键盘
char ScanMatrixKeypad() {
    for (int row = 0; row < MATRIX_ROWS; row++) {
        // 将当前行置低电平，其余行置高电平
        P2 = ~(1 << row);
        for (int col = 0; col < MATRIX_COLS; col++) {
            if (!(P1 & (1 << col))) {
                // 延时去抖动
                Delay(10);
                if (!(P1 & (1 << col))) {
                    // 返回按键编号
                    return KEY_MAP[row][col];
                }
            }
        }
    }
    // 如果没有按键被按下，返回错误代码
    return 0xFF;
}

在上述代码中，我们假设 P1 为行线输入， P2 为列线输出，并且存在一个二维数组 KEY_MAP 来存储按键与行列交叉点的映射关系。此算法逐行置低电平，逐列检测按键是否被按下。

2.2.2 接口驱动的软件流程

接口驱动程序通常会包括初始化、按键扫描、按键处理三个主要部分。在初始化阶段，需要配置I/O口模式，并对按键扫描模块进行设置。

void Keypad_Init() {
    // 初始化I/O口配置代码
    // ...

    // 初始化其他模块代码
    // ...
}

void main() {
    Keypad_Init();
    while (1) {
        char key = ScanMatrixKeypad();
        if (key != 0xFF) {
            // 处理按键
            HandleKeypadInput(key);
        }
    }
}

在上述代码中， Keypad_Init 函数用于初始化按键扫描所需的各种硬件和软件配置。在主循环中，通过调用 ScanMatrixKeypad 函数，不断检测是否有按键被按下，并进行处理。

在实际的应用中，接口驱动的软件流程还需要考虑按键长按、连续按键、防抖动等更多实际操作问题。通过以上介绍，我们已经完成了对单片机与矩阵键盘接口设计的基本概念、硬件连接方式、I/O口配置以及软件实现的详细解析。下一章节，我们将继续深入探讨矩阵键盘的扫描与检测技术。

3. 矩阵键盘的扫描与检测技术

矩阵键盘的扫描与检测技术是确保其高效响应的关键。这一章节将深入探讨矩阵键盘的扫描方式和检测技术，以及它们对键盘性能的影响。

3.1 轮询方式

轮询是矩阵键盘扫描的一种基础技术，它涉及到周期性地检测键盘上的按键是否被按下。

3.1.1 轮询的基本原理与实现

轮询的基本原理是循环检查每个键位是否被激活。实现轮询扫描的基本步骤通常包括初始化键盘矩阵，然后在一个无限循环中扫描每一行和每一列，以确定按键的状态。

#define ROWS 4  // 定义4行
#define COLS 4  // 定义4列

// 矩阵键盘的引脚定义
int rowPins[ROWS] = {R1, R2, R3, R4}; // 连接到行的单片机引脚
int colPins[COLS] = {C1, C2, C3, C4}; // 连接到列的单片机引脚

void setup() {
  // 初始化每一行和列作为输入或输出
  for (int i = 0; i < ROWS; i++) {
    pinMode(rowPins[i], OUTPUT);
    digitalWrite(rowPins[i], HIGH);
  }
  for (int j = 0; j < COLS; j++) {
    pinMode(colPins[j], INPUT_PULLUP); // 启用内部上拉电阻
  }
}

void loop() {
  for (int i = 0; i < ROWS; i++) {
    // 设置当前行低，其余行高
    digitalWrite(rowPins[i], LOW);
    for (int j = 0; j < COLS; j++) {
      // 读取列的状态
      if (digitalRead(colPins[j]) == LOW) {
        // 按键被按下
        // 处理按键逻辑
      }
    }
    // 其余行设置为高电平，避免干扰
    digitalWrite(rowPins[i], HIGH);
  }
}

3.1.2 轮询方式下的性能评估

轮询方式的性能评估通常涉及响应速度、资源消耗和实现复杂度。轮询易于实现，但是它可能导致CPU占用率较高，尤其是在按键频率较低时。如果CPU资源宝贵，或者按键处理需要较高的响应速度，可能需要考虑其他扫描方法。

3.2 中断检测方式

与轮询方式不同，中断检测方式不依赖于周期性的查询，而是依赖于硬件或软件中断，从而在按键被按下时获得即时响应。

3.2.1 中断机制的工作原理

中断机制允许单片机在执行其他任务时，被一个外部或内部事件所打断。当中断事件发生时，单片机暂时停止当前任务，转而执行一个中断服务程序。

3.2.2 中断检测技术的应用与优化

使用中断可以显著提升系统对按键事件的响应速度，并降低CPU的负担。然而，中断服务程序的编写和管理相对复杂，需要确保中断服务程序足够高效，避免造成新的性能瓶颈。

3.3 去抖动技术的实施

在矩阵键盘中，按键的物理特性可能导致信号抖动，即按键在实际被按下时，可能会产生多次触发。去抖动技术是解决这一问题的有效方法。

3.3.1 去抖动原理与常见方法

去抖动技术的原理是通过软件或硬件延迟，来忽略掉短暂的、不稳定的状态变化。常见的去抖动方法包括软件延时去抖动、定时器去抖动和中断去抖动。

3.3.2 去抖动在键盘扫描中的应用

在键盘扫描代码中实现去抖动通常需要为每个检测到的按键状态添加一个短暂的延时（例如50ms）。这样即使按键因为物理特性而产生抖动，也只有稳定状态下的按键会被确认并处理。

// 去抖动的示例函数
unsigned long lastDebounceTime = 0;  // 上次去抖动时间
unsigned long debounceDelay = 50;    // 去抖动时间间隔

void loop() {
  int reading = digitalRead(colPins[j]);
  if (reading != lastButtonState) {
    lastDebounceTime = millis();
  }

  if ((millis() - lastDebounceTime) > debounceDelay) {
    if (reading != buttonState) {
      buttonState = reading;
      if (buttonState == LOW) {
        // 按键稳定且被按下
      }
    }
  }
  lastButtonState = reading;
}

去抖动技术在硬件层面也可通过RC低通滤波器实现，通过硬件手段来减少按键的抖动效应，从而使软件的去抖动更为简单高效。

下一章节将会介绍矩阵键盘与数码管显示的交互控制技术。

4. 数码管显示与矩阵键盘的交互控制

4.1 数码管显示控制的基本概念

4.1.1 数码管的工作原理

数码管是一种半导体显示器件，广泛用于数字显示，如计算器、仪表盘、数字钟等。它由多个发光二极管（LED）或液晶显示（LCD）元素组成，按照特定的排列形式构成7段或更多段，以便可以显示数字和某些字符。每一段通过导线连接，通过控制相应导线上的电流或电压，控制该段的显示与否，进而显示不同的数字或字符。

在单片机控制下，通过向数码管的各个段提供不同的逻辑电平信号，可以控制数码管显示0-9的数字。当一个段的电流路径被闭合时，该段会亮起，否则会保持熄灭状态。通过合理控制电流的方向和大小，数码管能够实现对数字或字符的显示。

4.1.2 单片机对数码管的控制方法

单片机控制数码管显示通常涉及以下步骤：

初始化 : 在程序开始时，初始化数码管的端口，设置为输出模式。
译码 : 如果使用的是共阴或共阳数码管，需要根据输入的数字或字符进行译码，即把数字转换为对应的段控制信号。
扫描 : 在多段数码管显示时，通常使用动态扫描技术来减少所需的I/O端口数量。快速依次点亮每个数码管的各个段，由于人眼具有视觉暂留特性，观众可以看到所有数码管同时显示的效果。
驱动 : 使用合适的驱动电路或驱动程序，将译码后得到的信号输出到数码管的相应段上。

// 示例代码：单片机控制数码管显示数字"1"
void display_digit() {
    // 假设PORTB连接到数码管的各个段，段的编码为0b11000000表示数字1
    PORTB = 0b11000000; // 将数码管的段设置为显示数字1
    // 其他控制代码...
}

4.2 显示与键盘控制的综合应用

4.2.1 键盘输入与显示输出的同步

在设计交互式系统时，通常需要将用户的输入通过矩阵键盘获取，并将结果或状态实时显示在数码管上。这种同步处理涉及到实时性和用户交互体验的优化。

中断机制 : 为了实现无延迟的用户输入响应，可以利用单片机的外部中断功能。当按键被按下时，产生中断信号，单片机暂停当前操作，转而执行中断服务程序处理按键事件。
显示更新 : 在确认按键输入后，需要更新数码管显示内容。通常在中断服务程序中加入更新显示的代码，以保证显示内容能够及时反映按键输入状态。
去抖动处理 : 在硬件层面，为了避免因为按键接触不良造成的抖动，可能需要在电路中增加去抖动电路。在软件层面，也可以实现去抖动算法，避免因为按键抖动造成多次重复事件。

// 示例代码：中断服务程序处理按键事件并更新显示
void ext_interrupt_handler() {
    // 检测按键并进行去抖动处理
    if (is_key_pressed()) {
        // 延时去抖动
        delay_ms(50);
        if (is_key_pressed()) {
            // 更新显示内容，此处以数码管显示为例
            display_digit(get_digit_from_key());
        }
    }
}

4.2.2 高级显示功能的实现

为了提供更好的用户体验，除了基本的数字显示之外，还可以开发一些高级显示功能：

滚动显示 : 当需要显示的信息长度超出数码管显示范围时，可以实现滚动显示功能，类似于电子公告板的效果。
动态效果 : 利用动态扫描技术，在显示时可以加入动态效果，比如闪烁、平滑滚动等，增加视觉吸引力。
显示反馈 : 当用户进行某些操作时，通过数码管显示可以提供即时反馈，如成功、错误提示等。

实现这些高级显示功能，需要对单片机编程进行更加精细的控制，同时需要根据单片机的性能和数码管的特性进行优化，确保显示效果的流畅性和稳定性。

// 示例代码：动态滚动显示字符串
void scroll_display(char *message) {
    // 假设有一个足够长的数组用于存储要显示的信息
    char display_buffer[DISPLAY_LENGTH];
    int scroll_index = 0;
    while (1) {
        // 根据scroll_index将message滚动到display_buffer中相应位置
        shift_buffer_left(display_buffer, message, scroll_index);
        // 显示当前滚动位置的内容
        display_buffer_at_scroll_index(display_buffer, scroll_index);
        // 延时和滚动位置更新
        scroll_index++;
        if (scroll_index >= strlen(message)) {
            scroll_index = 0;
        }
        delay_ms(100);
    }
}

在下一章节中，我们将深入探讨如何在Proteus仿真环境中模拟矩阵键盘与数码管的交互，并实现上述提到的各种控制和功能。
