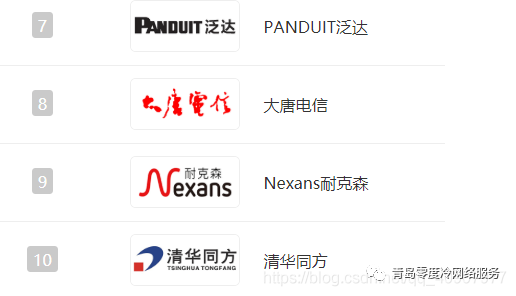

一、网线的品牌

在项目中，如果我们无法确定某个网线的优劣，可以测下网线百米的电阻，一般标准无氧铜的网线百米电阻不超10欧，电阻越小，说明网线质量越好。

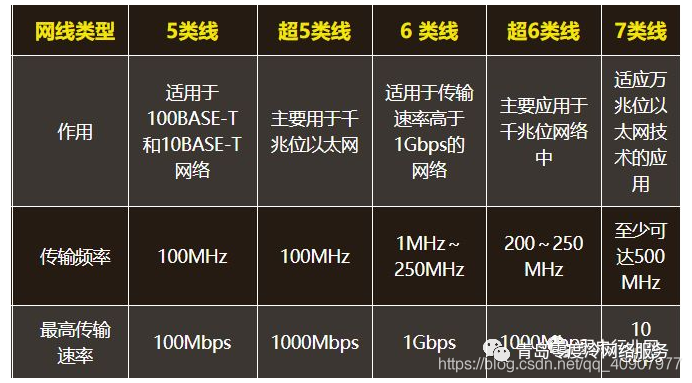

一、超5类线与6类线的属性对比

6类线比超5类线的传输速率快，6类线与超5类线的区别在那里。五类线(CAT5)：传输频率为100MHz，用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆，该类电缆增加了绕线密度，外套一种高质量的绝缘材料，现在5类线基本上用的不多了。

超五类线(CAT5e)：传输频率为100MHz，主要用于千兆位以太网(1000Mbps)。具有衰减小，串扰少，并且具有更高的衰减与串扰的比值(ACR)和信噪比(StructuralReturn Loss)、更小的时延误差，性能得到很大提高。实际项目中，超五类线虽然也能传千兆，但只建议短距离传千兆使用，长距离传输千兆可能会出现不稳定的情况，这也是项目中常出现的故障，而又容易忽略的问题。

六类线(CAT6)：传输频率为250MHz，最适用于传输速率高于1Gbps的应用，主要用于千兆位以太网(1000Mbps)。六类双绞线在外形上和结构上与五类或超五类双绞线都有一定的差别，不仅增加了绝缘的十字骨架，将双绞线的四对线分别置于十字骨架的四个凹槽内，而且电缆的直径也更粗。

超六类或6A(CAT6A)：传输频率是200～250 MHz，最大传输速度也可达到1000 Mbps，主要应用于千兆位网络中。超六类线是六类线的改进版，同样是ANSI/EIA/TIA-568B.2和ISO 6类/E级标准中规定的一种非屏蔽双绞线电缆，在串扰、衰减和信噪比等方面有较大改善。

七类线(CAT7)：传输频率至少可达500 MHz，传输速率可达10 Gbps，它主要为了适应万兆位以太网技术的应用和发展。该线是ISO 7类/F级标准中最新的一种屏蔽双绞线。

二、超5类线与6类线的区别

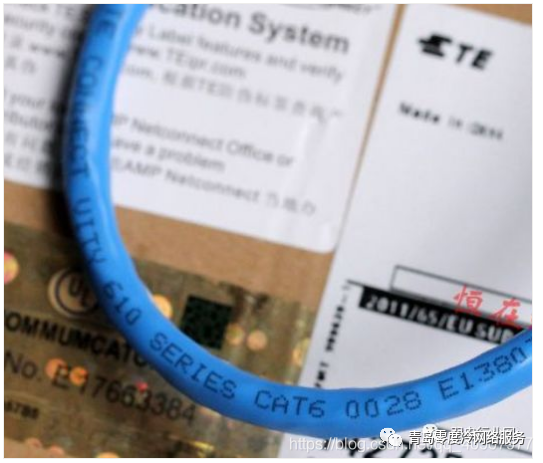

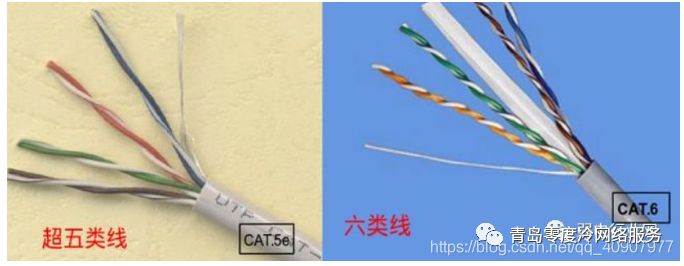

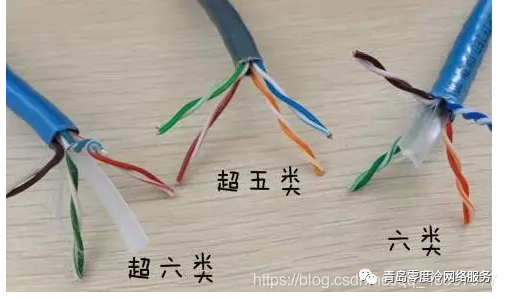

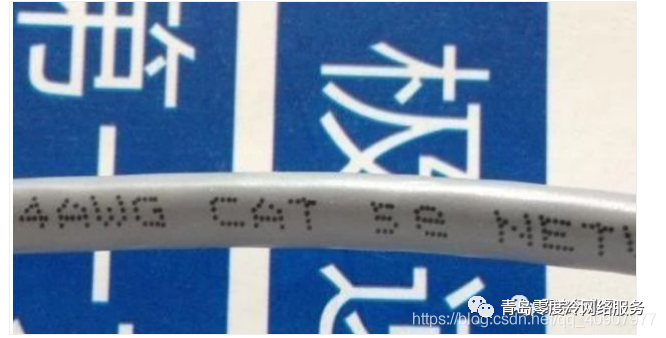

区别一：损耗的不同，六类线和超五类网线一个重要的不同点是改善了串扰及回波损耗方面的性能。家庭装修建议直接使用六类网线。区别二、线芯的粗细不同，超五类网线的线芯在0.45mm～0.51mm之间，六类网线的线芯在0.56mm～0.58mm之间，外观上六类网线要比超五类网线粗很多；区别三：线结构不同，超五类网线的外表皮有”CAT.5e“的标识，六类网线最明显的就是有“十字骨架”，表皮有“CAT.6”的标识
 虽然超五类非屏蔽双绞线也能提供高达1000Mb/s的传输带宽，但是往往需要借助于价格高昂的特殊设备的支持。
"六类"是指六类非屏蔽双绞线(CAT6)。　　
六类非屏蔽双绞线的各项参数都有大幅提高，带宽也扩展至250MHz或更高。六类双绞线在外形上和结构上与五类或超五类双绞线都有一定的差别，不仅增加了绝缘的十字骨架，将双绞线的四对线分别置于十字骨架的四个凹槽内，而且电缆的直径也更粗。
电缆中央的十字骨架随长度的变化而旋转角度，将四对双绞线卡在骨架的凹槽内，保持四对双绞线的相对位置，提高电缆的平衡特性和串扰衰减。另外，保证在安装过程中电缆的平衡结构不遭到破坏。六类非屏蔽双绞线裸铜线径为0.57mm(线规为23AWG)，绝缘线径为1.02mm，UTP电缆直径为6.53mm。当然越粗越好。信号稳定。

三、超六类线与7类线的区别

超六类线：最高传输频率达500MHz,是六类线的两倍，主要用于万兆(10G)网络，外表皮标注“CAT.6A”，此外，超六类网线支持10G以太网，在外观上会有10Gigabit的类似标识；
6类线有两种，一般单股裸铜丝直径为23AWG,约等于0.573毫米，也有24AWG的6类线，粗度约为0.511毫米。

七类线：七类线与超六类网线的性能接近，采用纯铜8芯，拥有屏蔽层，性能更加强大，传输速率可以达到10Gbps，用于数据中心等场合。

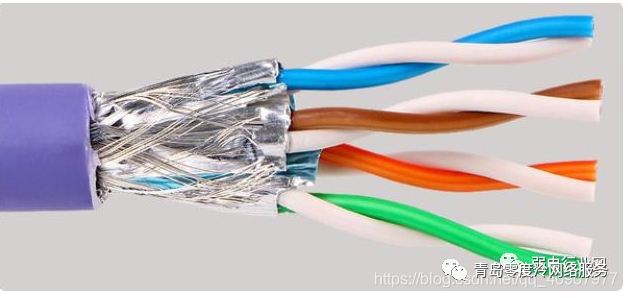

每对都有一个屏蔽层(一般为金属箔屏蔽 )，然后8根芯外还有一个屏蔽层(一般为金属编织丝网屏蔽Braided Shield)，接口与RJ-45相同。总屏蔽(一般为金属编织丝网屏蔽)+ 线对屏蔽(一般为金属箔屏蔽) 七类线 S/FTP Cat.7(HSYVP-7) 最高传输频率 600MHz，超七类线的传输频率为1000MHz，七类完全支持万兆。

七类线线芯使用的是直径近 0.58mm 优质无氧铜为传输导体，比6类线稍粗一点点，选用化学发泡绝缘，极大提高了单根导体传输才能。

从网线的线芯来看，5类线、6类线，7类线，线芯的直径都有所增加，使用的铜质越优质，传输的速率越快，越稳定。

超5类线水晶头与6类线水晶头有什么不同？6类水晶头如何接线？

一、RJ45与RJ11水晶头

1、RJ45水晶头

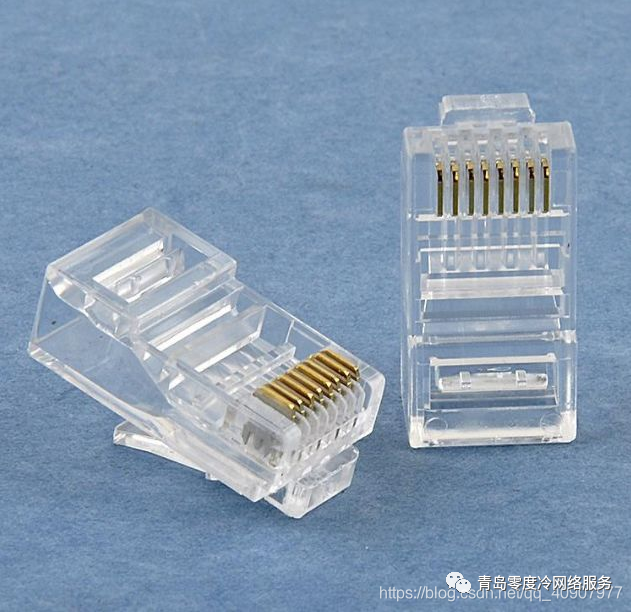

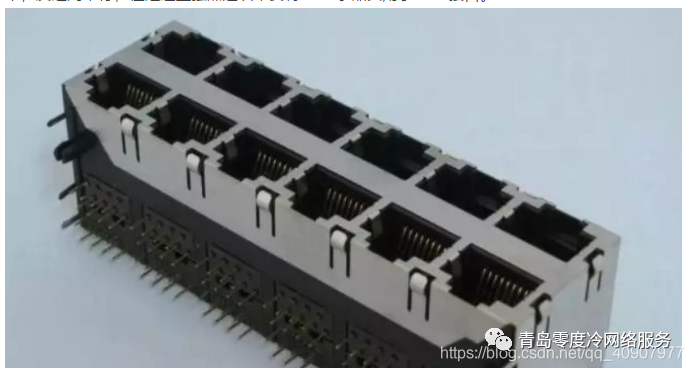

我们通常所说的网络水晶头都是指的RJ45水晶头，它是一种有8根针脚的接头，主要用在以太网中，“RJ”表示注册的插孔，“45”代表接口标准的序号。RJ45水晶头通常端接在以太网线上，用来连接各种网络设备，例如计算机、路由器、交换机等。2、RJ11水晶头
电话线用的那种四芯水晶头就是RJ11水晶头，它和RJ45水晶头很类似，但是只有4根针脚，它是由西部电子公司开发的一种接头，常用来连接电话和调制解调器。需要注意的是，RJ11通常指的是6个位置(6针)模块化的插孔或插头，但是只有4针被用到，此外，RJ11也用于4针版本的模块化接插件。3、RJ45水晶头和RJ11水晶头的不同之处
结构不同

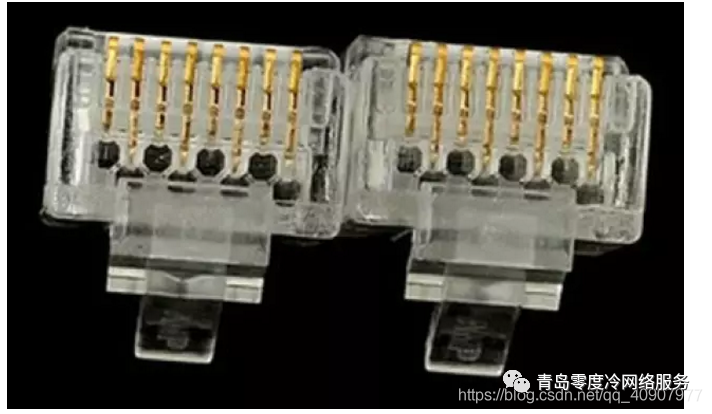

RJ45水晶头是有8个凹槽和8个触点(8p8c)的接头，而RJ11水晶头通常只有6个凹槽和4个触点(6p4c)，因此，RJ45水晶头的体积要比RJ11水晶头大。RJ11水晶头通常可以插入到RJ45接口中，反之则不行，但是这里强烈建议不要将RJ11水晶头用于RJ45接口。线序标准不同
由于RJ45水晶头和RJ11水晶头的构造不同，其接线时的线序标准也有所不同。RJ11水晶头一般只有6个凹槽和4个触点(6p4c)，而且其线序是固定的。

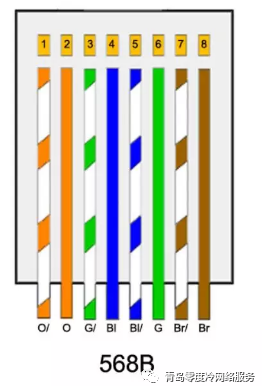

RJ45水晶头接线时则有两种线序标准：T-568A和T-568B。通过采用不同的标准，最后制作成的网线有直通型和交叉型两种。现在所有的网线制作都采用的是568B，线序如下：

橙白 橙 绿白 蓝 蓝白 绿 棕白 棕

二、超5类水晶头与6类水晶头的区别

了解超5类水晶头与6类水晶头区别，我们先来看下超5类线与6类线的区别。
超五类/五类芯径：0.511，截面：19.625mm2
六类线芯径：0.574 ，截面：30.1754mm2
六类网线的铜芯比超五类网线的铜芯要粗。因为两者的铜芯不同，导致了水晶头内部的洞口也有差异，进线孔径大小不一样，超五类1.02mm，正六类1.08mm。

1、超5类水晶头

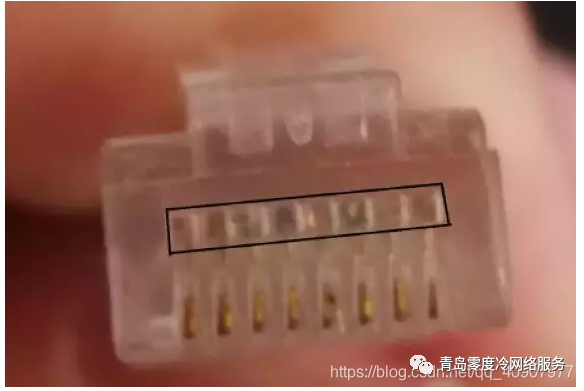

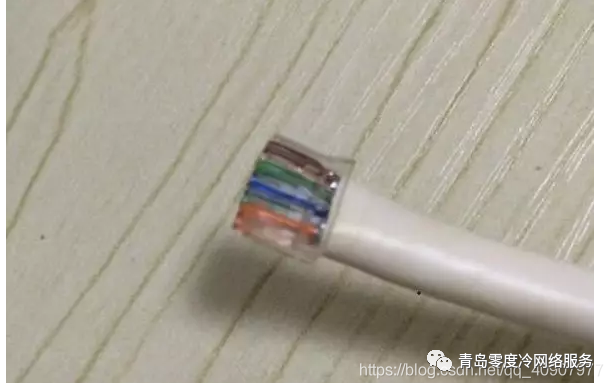

超5类水晶头正面，可以看出8根线芯一字排开

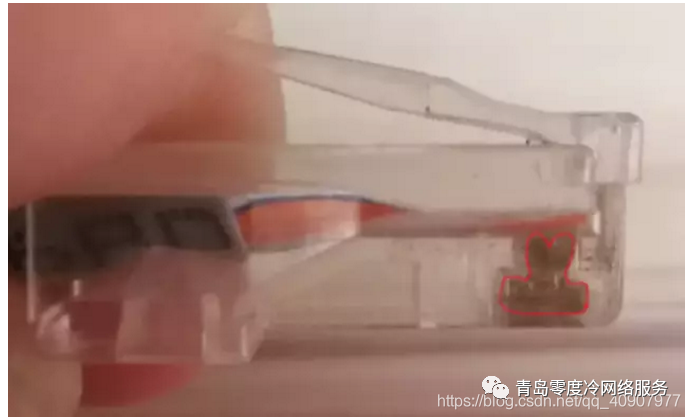

超5类水晶头侧面，压接触点有两个齿

2、六类水晶头
六类水晶头的简介六类水晶头不同于传统的超五类水晶头，它由两部分组成：内部的分线件和外壳。

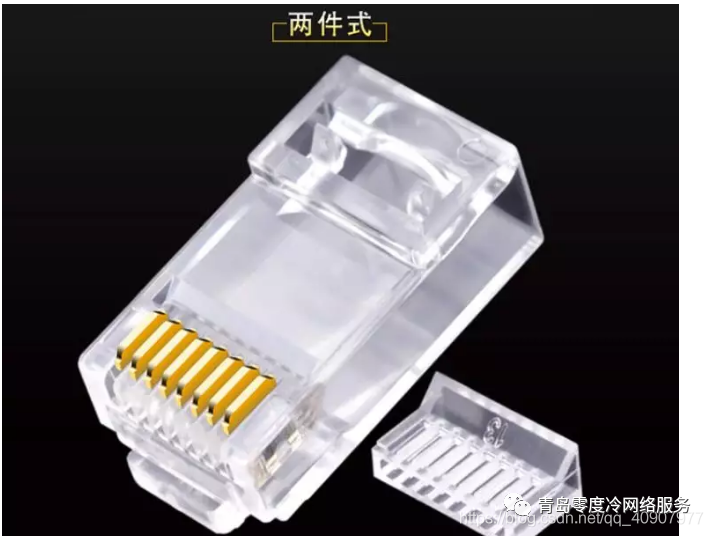

两件式(水晶头与分线模块)
6类水晶头正面，8根线芯交错排列

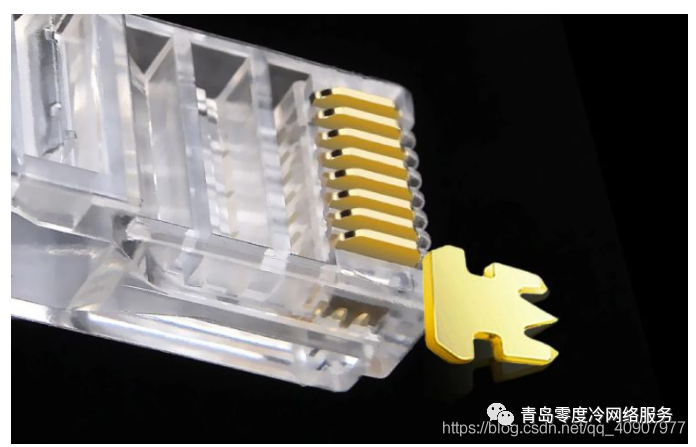

6类水晶头芯压接触点有三个齿

3、六类水晶头接线方法
正因为六类线水晶头的特性，所以接线方式也有区别，多个了分线模块(内塞)

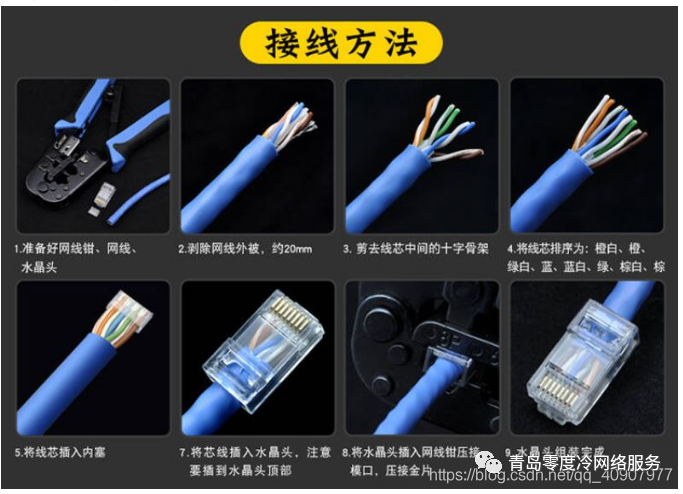

6类水晶头具体接线步骤：
六类线8根线芯上下交错排布，排线孔较大，前部触点上部有三个分叉，压接进线芯后接触面积较大，常用于千兆网络，同时向下兼容百兆网络。
