芯片手册学习总结

单片机（single-chip microcomputer)是一种集成的数字电路芯片，将具有数据处理能力的中央处理器CPU，随机存储RAM，多种IO口和中断系统，定时器\计数器等功能（包括显示驱动电路、脉宽调制电路、模拟转换电路、A/D转换器等电路）集成到一块硅片上的小而完善的微型计算机系统。芯片的内核假设是32位处理器时，则芯片总的地址为0 ~ 0xFFFFFFFF，大概有4G多点的空间。芯片中除了存储单元需要占用存储单元，各种外设（UART,定时器，LCD等）及GPIO口都需要分配内存地址。芯片总共4G多的地址就需要给存储单元和各种外设进行分配地址。

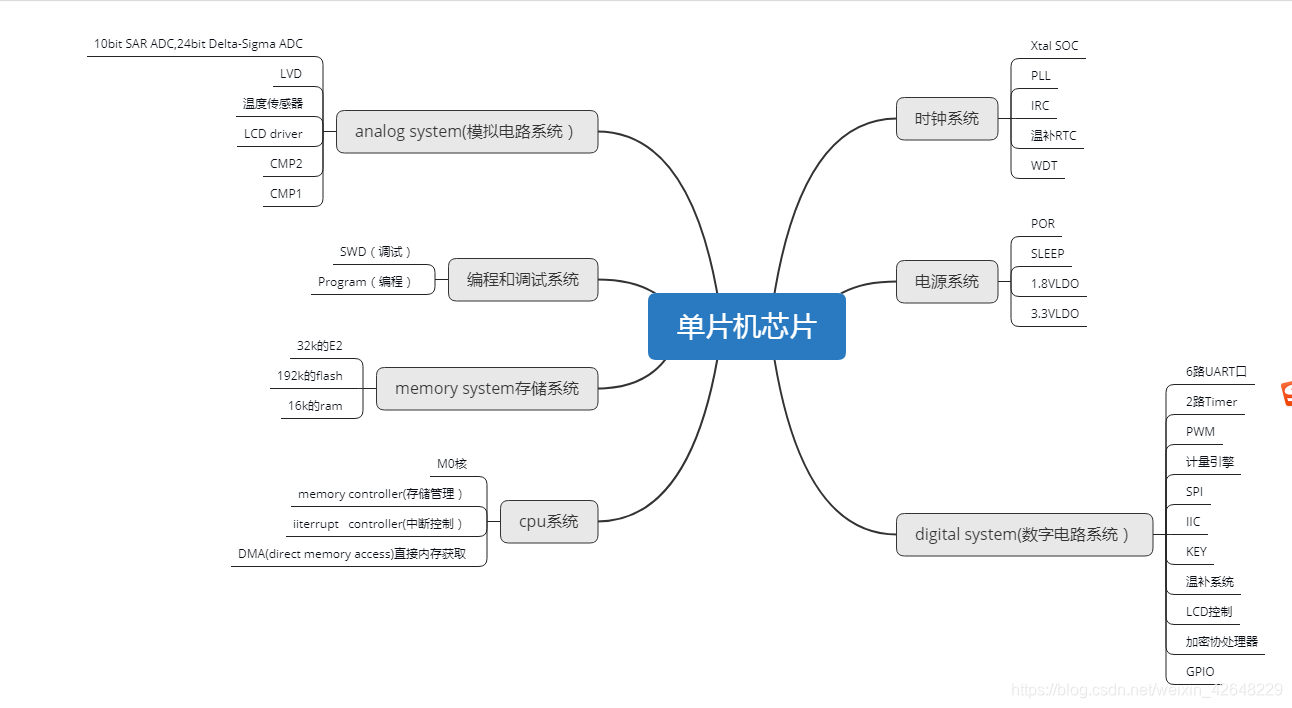

• 刚刚介绍了单片机的芯片就是一个微型的计算机系统，芯片里面集成的各个小系统总结如下图：

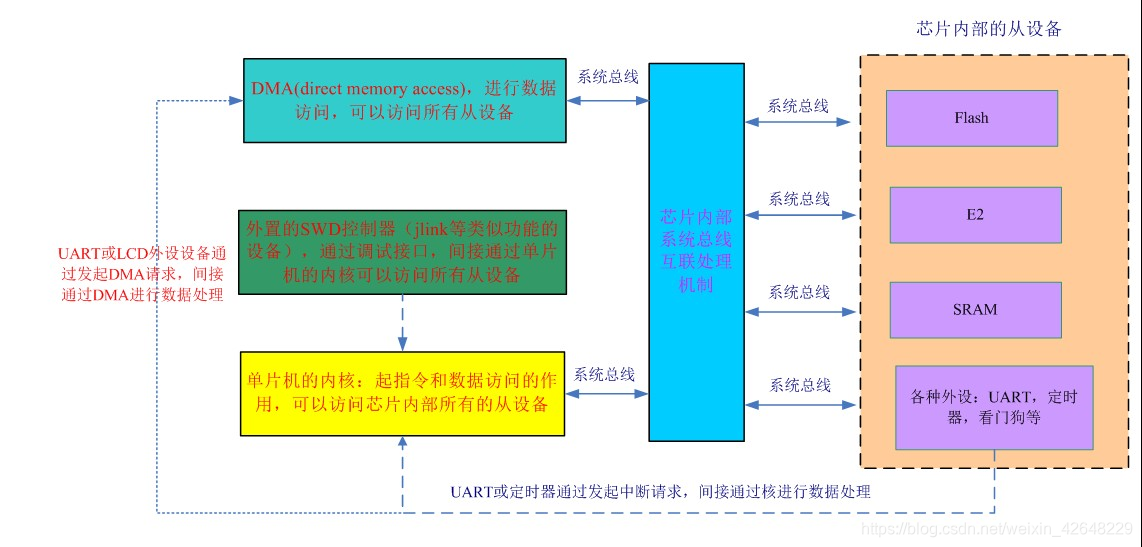

• Soc是一种片上系统，简单点说就是：有些功能芯片不需要控制外设设备，芯片内部就可以实现。Soc就是部分外设或芯片内部的主设备（M0核，外置的SWD控制器（如jlink等类似功能的设备，DMA这三个主设备）对芯片内部的从设备资源（存储器（flash,e2,sram）级各种外设（uart ,定时器，看门狗等））实现控制的一种机制，详见下图。

总结：芯片内部的存储地址映射：先给存储单元分配固定范围内的地址；然后给每个外设寄存器固定分配16k的地址（有些外设哪怕只用到4个字节，也要分配那么
