静态路由连通两个不同网络的pc(思科模拟器)

静态路由

静态路由是路由器中的路由记录生成技术之一。即由网络管理员根据网络拓扑结构和网络通信需求,手工修改路由表中相关的路由记录。

配置方法

在路由器中,配置静态路由的方法有两种,在这里我只讲一种:

ip route 目标网络 子网掩码 下一跳
例如:RA(config)# ip route 192.168.1.0 255.255.255.0 192.168.3.1

该命令执行后,路由器RA会生成一条到达网络192.168.1.0/24的路由记录。若要将数据包发送到网络192.168.1.0/24,路由器RA先将数据包发往下一跳192.168.3.1。

下面开始配置:

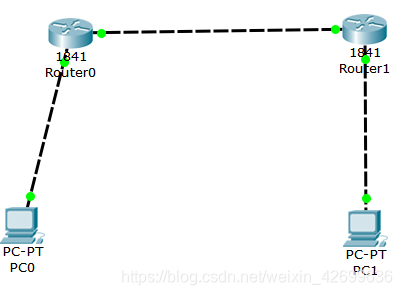

连接拓扑结构,组件网络
在这里插入图片描述
把鼠标悬停在线缆上面可以知道接口的名字,下面配置的接口一定要与线缆实际连接的接口一致!!否则不能连通

配置路由器RA的名称、接口IP地址和静态路由
!配置路由器的名称
Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#
Router(config)#hostname RA
!配置路由器的接口IP地址
RA(config)#interface f 0/0
RA(config-if)#ip address 192.168.1.1 255.255.255.0
RA(config-if)#no shutdown
RA(config-if)#exit

RA(config)#interface f 0/1
RA(config-if)#ip address 192.168.2.3 255.255.255.0
RA(config-if)#no shutdown
!配置路由器的静态路由
RA(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.4

配置路由器RB的名称、接口IP地址和静态路由(和RA类似)

!配置路由器的名称
Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname RB
!配置路由器的接口IP地址
RB(config)#interface f 0/0
RB(config-if)#ip address 192.168.2.4 255.255.255.0
RB(config-if)#no shutdown

RB(config)#interface f 0/1
RB(config-if)#ip address 192.168.3.1 255.255.255.0
RB(config-if)#no shutdown
!配置路由器的静态路由
RB(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.3

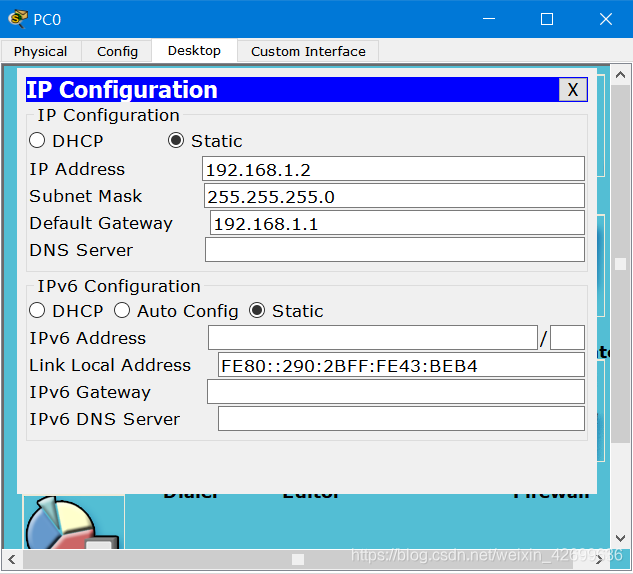

配置PC0的IP地址和网关

将PC0的IP地址配置为192.168.1.2,子网掩码为255.255.255.0,默认网关为192.168.1.1。
在这里插入图片描述

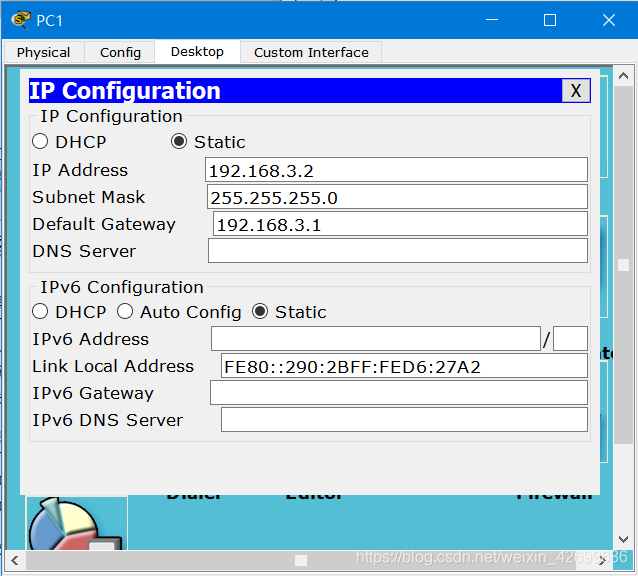

将PC1的IP地址配置为192.168.3.2,子网掩码为255.255.255.0,默认网关为192.168.3.1。
在这里插入图片描述

从上面的配置看,两台pc机是不在一个网络下的。
现在为止,配置已经完成了,我们测试一下!

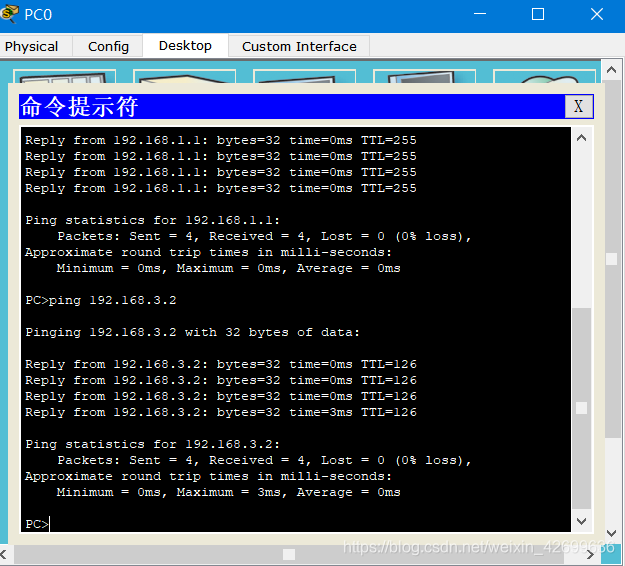

测试PC0到PC1的连通性:

打开pc0的终端,ping 192.168.3.2

在这里插入图片描述

通信都能正常进行,说明静态路由起作用,保证了网络的正常通信。
因为在路由器RA中添加了到达网段192.168.3.0的静态路由,在路由器RB中添加了到达网段192.168.1.0的静态路由,所以PC0和PC1能够进行通信。

现假设删除RA中达到网段192.168.3.0的静态路由,那么PC0的数据将无法传送到PC1。
在路由器RA中执行如下命令:

RA(config)#no ip route 192.168.3.0 255.255.255.0 192.168.2.4

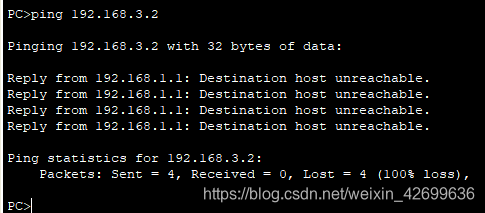

再测试PC0到PC1的连通性,结果如下
在这里插入图片描述
测试结果说明,PC0的数据将无法传送到PC1。
因为静态路由已经删除。

### Cisco模拟器中配置静态路由教程 在Cisco模拟器中配置静态路由是一项基本技能,用于指定数据包转发到特定网络的路径。以下是关于如何在思科模拟器中完成这一操作的具体说明。 #### 1. 基本概念 静态路由是一种手动定义的数据包转发方式,由管理员显式设置目标网络及其下一跳地址或出口接口。这种方式适用于小型网络环境,在简化管理的同时提高安全性[^1]。 #### 2. 配置命令详解 为了实现静态路由功能,需使用`ip route`命令。该命令的基本语法如下: ```plaintext Router(config)# ip route <目标网络> <子网掩码> <下一跳地址 | 出口接口> ``` 其中: - `<目标网络>` 是指要到达的目的网络地址。 - `<子网掩码>` 表示目的网络的子网掩码。 - `<下一跳地址>` 或者 `<出口接口>` 定义了通往目标网络的方向。 例如,假设需要从路由器 R1 到达网络 `192.168.1.0/24` 的下一跳 IP 地址为 `10.10.10.1`,则可以输入以下命令: ```plaintext R1(config)# ip route 192.168.1.0 255.255.255.0 10.10.10.1 ``` 如果通过本地接口而不是下一跳地址访问,则可替换为实际端口号,比如 `FastEthernet0/0`: ```plaintext R1(config)# ip route 192.168.1.0 255.255.255.0 FastEthernet0/0 ``` 以上两种方法均可有效建立一条静态路由记录[^2]。 #### 3. 实际案例分析 考虑一个简单场景:两台路由器 (R1 和 R2),分别连接两个独立局域网 A (`172.16.1.0/24`) 及 B (`192.168.1.0/24`) 。为了让这两个网络能够互相通信,可以在每台设备上添加相应的静态路由条目。 对于 R1 来说,其默认网关指向 R2 的某个接口(如 `10.10.10.254`),因此应执行下面这条语句: ```plaintext R1(config)# ip route 192.168.1.0 255.255.255.0 10.10.10.254 ``` 同样地,在 R2 上也需要反向设定回路至 A 网络的信息: ```plaintext R2(config)# ip route 172.16.1.0 255.255.255.0 10.10.10.1 ``` 这样就完成了双向连通性的构建过程[^3]。 #### 4. 测试验证 最后一步非常重要 —— 使用 `ping` 工具测试两端主机间的可达性;或者借助 `show ip route` 查看当前生效的所有路由表项是否正确无误。 ---
