用VTK-Python实现nii格式腹部CT三维重建与人机交互

课题的开始

导师定了课题《医学影像CT的三维重建》,因为实验室的主流技术还是深度学习做医学影像和自然图像的处理（2D），从来没有做过三维的东西。抱着试一试的心态，开始查阅相关文献。首先说明，主流的三维重建问题分享中，多视角三维重建和多层面三维重建。前者input几张某物体个角度的jpg，output该物体的三维图像，目前计算机视觉顶会论文多有涉及，不管是单目还是多目的三维重建，用深度学习生成三维模型即为输出；后者input一个二维序列图像，output该物体的三维图像，接下来主要说说多层面三维重建

关于多层面三维重建（医学影像+工业CT）

了解到的相关论文分两种

第一种 打着三维重建的题目，去做插值，分割某一器官，或者融合二维图像（其实就是为三维重建而准备的，对二维序列数据的预处理。插值即是使数据饱满，分割即是使数据分类，融合则适用于MRI多模态融合在三维重建），最后调用VTK的Ray Casting 去完成一个三维重建的效果。当然，仅做到这里你会得到一个根本没法用的三维可视化效果，需要调整颜色，透明度，窗宽窗位，然后你就会得到一个看起来像那么一回事的三维模型

第二种 1980s~1990s的经典体绘制方法论文（个人感觉：光线投影算法作为体绘制算法的一种，目前来说是效果最好的直接体绘制算法之一，只是20世纪末受限于GPU运算速度，在现在来说已经不太是一个问题）

所以，我只得先去使用vtk-python实现对自己手上腹部nii数据的三维重建，继续往下

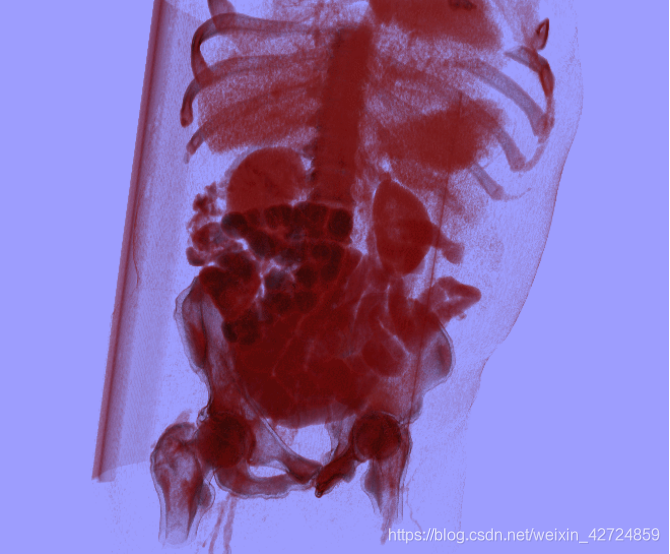

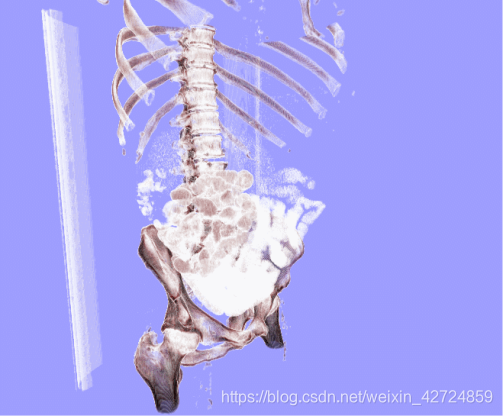

使用vtk-Python完成腹部nii数据的三维重建与人机交互

// 3d reconstruction used by vtk
from vtk.util.vtkImageImportFromArray import *
import vtk
import SimpleITK as sitk
import numpy as np
import time

# path = '../vtk/nii_data_low/1_1.nii' #segmentation volume
path = '../vtk/volume_2.nii' #segmentation volume
ds = sitk.ReadImage(path)  #读取nii数据的第一个函数sitk.ReadImage
print('ds: ',ds)
data = sitk.GetArrayFromImage(ds)     #把itk.image转为array
print('data: ',data)
print('shape_of_data',data.shape)

# 去掉Hu值小于x的点
# time_start=time.time()
# sum = 0
# for i,iindex in enumerate(data):
#     for j,jindex in enumerate(data[i]):
#         for k,kindex in enumerate(data[j]):
#             sum = sum + 1
#             if data[i][j][k] < 1129:
#                 data[i][j][k] = -1024
# time_end=time.time()
# print('time cost',time_end-time_start,'s')
# sum

spacing = ds.GetSpacing()               #三维数据的间隔
print('spacing_of_data',spacing)
# data = data[50:]
# data = data[:,:,300:]
srange = [np.min(data),np.max(data)]
print('shape_of_data_chenged',data.shape)
img_arr = vtkImageImportFromArray()        #创建一个空的vtk类-----vtkImageImportFromArray
print('img_arr: ',img_arr)
img_arr.SetArray(data)                            #把array_data塞到vtkImageImportFromArray（array_data）
img_arr.SetDataSpacing(spacing)                   #设置spacing
origin = (0,0,0)
img_arr.SetDataOrigin(origin)                     #设置vtk数据的坐标系原点
img_arr.Update()
# srange = img_arr.GetOutput().GetScalarRange()

print('spacing: ',spacing)
print('srange: ',srange)

# 键盘控制交互式操作
class KeyPressInteractorStyle(vtk.vtkInteractorStyleTrackballCamera):

    def __init__(self,parent=None):
        self.parent = vtk.vtkRenderWindowInteractor()
        if(parent is not None):
            self.parent = parent

        self.AddObserver("KeyPressEvent",self.keyPress)

    def keyPress(self,obj,event):
        key = self.parent.GetKeySym()
        if key == 'Up':

            gradtfun.AddPoint(-100, 1.0)
            gradtfun.AddPoint(10, 1.0)
            gradtfun.AddPoint(20, 1.0)

            volumeProperty.SetGradientOpacity(gradtfun)
            #下面这一行是关键，实现了actor的更新
            renWin.Render()
        if key == 'Down':


            tfun.AddPoint(1129, 0)
            tfun.AddPoint(1300.0, 0.1)
            tfun.AddPoint(1600.0, 0.2)
            tfun.AddPoint(2000.0, 0.1)
            tfun.AddPoint(2200.0, 0.1)
            tfun.AddPoint(2500.0, 0.1)
            tfun.AddPoint(2800.0, 0.1)
            tfun.AddPoint(3000.0, 0.1)
            #下面这一行是关键，实现了actor的更新
            renWin.Render()


def StartInteraction():
    renWin.SetDesiredUpdateRate(10)

def EndInteraction():
    renWin.SetDesiredUpdateRate(0.001)

def ClipVolumeRender(obj):
    obj.GetPlanes(planes)
    volumeMapper.SetClippingPlanes(planes)



ren = vtk.vtkRenderer()
renWin= vtk.vtkRenderWindow()
renWin.AddRenderer(ren)      #把一个空的渲染器添加到一个空的窗口上
renWin.AddRenderer(ren)
iren = vtk.vtkRenderWindowInteractor()
iren.SetRenderWindow(renWin)  #把上面那个窗口加入交互操作
iren.SetInteractorStyle(KeyPressInteractorStyle(parent = iren)) #在交互操作里面添加这个自定义的操作例如up,down
min = srange[0]
max = srange[1]
# diff = max - min             #体数据极差
# slope = 4000 / diff
# inter = -slope * min
# shift = inter / slope
# print(min, max, slope, inter, shift)  #这几个数据后面有用
diff = max - min             #体数据极差
inter = 4200 / diff
shift = -min
print(min, max, inter, shift)  #这几个数据后面有用

# diffusion = vtk.vtkImageAnisotropicDiffusion3D()
# diffusion.SetInputData(img_arr.GetOutput())
# diffusion.SetNumberOfIterations(10)
# diffusion.SetDiffusionThreshold(5)
# diffusion.Update()

shifter = vtk.vtkImageShiftScale()  # 对偏移和比例参数来对图像数据进行操作 数据转换，之后直接调用shifter
shifter.SetShift(shift)
shifter.SetScale(inter)
shifter.SetOutputScalarTypeToUnsignedShort()
shifter.SetInputData(img_arr.GetOutput())
shifter.ReleaseDataFlagOff()
shifter.Update()

tfun = vtk.vtkPiecewiseFunction()  # 不透明度传输函数---放在tfun
tfun.AddPoint(1129, 0)
tfun.AddPoint(1300.0, 0.1)
tfun.AddPoint(1600.0, 0.12)
tfun.AddPoint(2000.0, 0.13)
tfun.AddPoint(2200.0, 0.14)
tfun.AddPoint(2500.0, 0.16)
tfun.AddPoint(2800.0, 0.17)
tfun.AddPoint(3000.0, 0.18)

gradtfun = vtk.vtkPiecewiseFunction()  # 梯度不透明度函数---放在gradtfun
gradtfun.AddPoint(-1000, 9)
gradtfun.AddPoint(0.5, 9.9)
gradtfun.AddPoint(1, 10)


ctfun = vtk.vtkColorTransferFunction()  # 颜色传输函数---放在ctfun
ctfun.AddRGBPoint(0.0, 0.5, 0.0, 0.0)
ctfun.AddRGBPoint(600.0, 1.0, 0.5, 0.5)
ctfun.AddRGBPoint(1280.0, 0.9, 0.2, 0.3)
ctfun.AddRGBPoint(1960.0, 0.81, 0.27, 0.1)
ctfun.AddRGBPoint(2200.0, 0.9, 0.2, 0.3)
ctfun.AddRGBPoint(2500.0, 1, 0.5, 0.5)
ctfun.AddRGBPoint(3024.0, 0.5, 0.5, 0.5)
# ctfun.AddRGBPoint(0.0, 0.5, 0.0, 0.0)
# ctfun.AddRGBPoint(600.0, 1.0, 255, 0.5)
# ctfun.AddRGBPoint(1280.0, 0.9, 0.2, 255)
# ctfun.AddRGBPoint(1960.0, 255, 0.27, 0.1)
# ctfun.AddRGBPoint(2200.0, 0.9, 0.2, 0.3)
# ctfun.AddRGBPoint(2500.0, 1, 0.5, 0.5)
# ctfun.AddRGBPoint(3024.0, 0.5, 0.5, 0.5)

volumeMapper = vtk.vtkGPUVolumeRayCastMapper()   #映射器volumnMapper使用vtk的管线投影算法
volumeMapper.SetInputData(shifter.GetOutput())   #向映射器中输入数据：shifter(预处理之后的数据)
volumeProperty = vtk.vtkVolumeProperty()         #创建vtk属性存放器,向属性存放器中存放颜色和透明度
volumeProperty.SetColor(ctfun)
volumeProperty.SetScalarOpacity(tfun)
# volumeProperty.SetGradientOpacity(gradtfun)
volumeProperty.SetInterpolationTypeToLinear()    #???
volumeProperty.ShadeOn()


newvol = vtk.vtkVolume()                 #演员
newvol.SetMapper(volumeMapper)
newvol.SetProperty(volumeProperty)

outline = vtk.vtkOutlineFilter()
outline.SetInputConnection(shifter.GetOutputPort())

outlineMapper = vtk.vtkPolyDataMapper()
outlineMapper.SetInputConnection(outline.GetOutputPort())

outlineActor = vtk.vtkActor()
outlineActor.SetMapper(outlineMapper)

ren.AddActor(outlineActor)
ren.AddVolume(newvol)
ren.SetBackground(0, 0, 0)
renWin.SetSize(600, 600)

planes = vtk.vtkPlanes()

boxWidget = vtk.vtkBoxWidget()
boxWidget.SetInteractor(iren)
boxWidget.SetPlaceFactor(1.0)
boxWidget.PlaceWidget(0,0,0,0,0,0)
boxWidget.InsideOutOn()
boxWidget.AddObserver("StartInteractionEvent", StartInteraction)
boxWidget.AddObserver("InteractionEvent",  ClipVolumeRender)
boxWidget.AddObserver("EndInteractionEvent",  EndInteraction)

outlineProperty = boxWidget.GetOutlineProperty()
outlineProperty.SetRepresentationToWireframe()
outlineProperty.SetAmbient(1.0)
outlineProperty.SetAmbientColor(1, 1, 1)
outlineProperty.SetLineWidth(9)

selectedOutlineProperty = boxWidget.GetSelectedOutlineProperty()
selectedOutlineProperty.SetRepresentationToWireframe()
selectedOutlineProperty.SetAmbient(1.0)
selectedOutlineProperty.SetAmbientColor(1, 0, 0)
selectedOutlineProperty.SetLineWidth(3)

ren.ResetCamera()
iren.Initialize()
renWin.Render()
iren.Start()

记录自己的学习过程， 如有问题，请多指正
